Вимикач навантаження в приміщенні

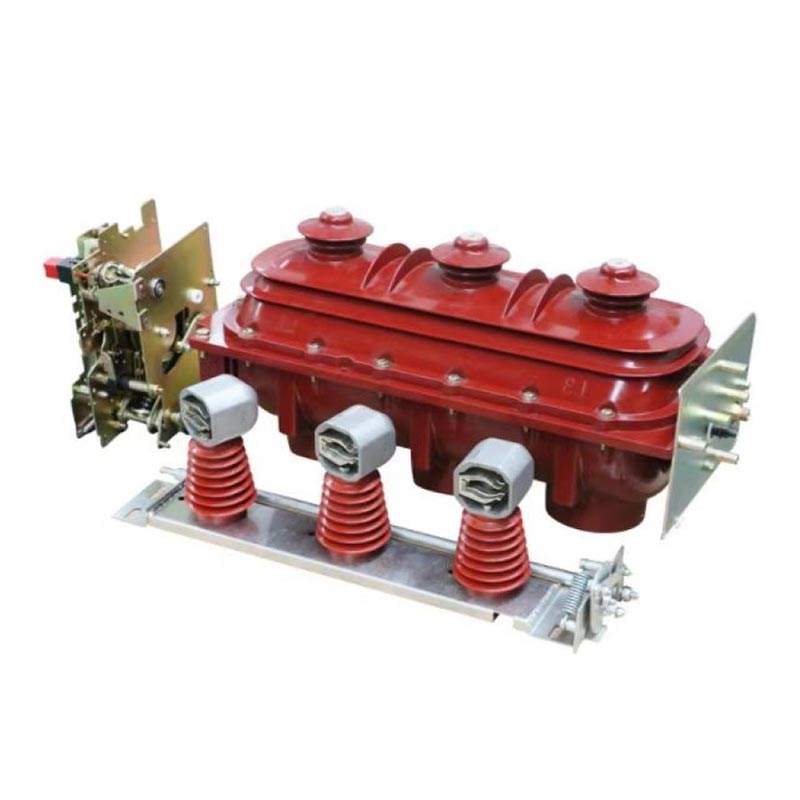

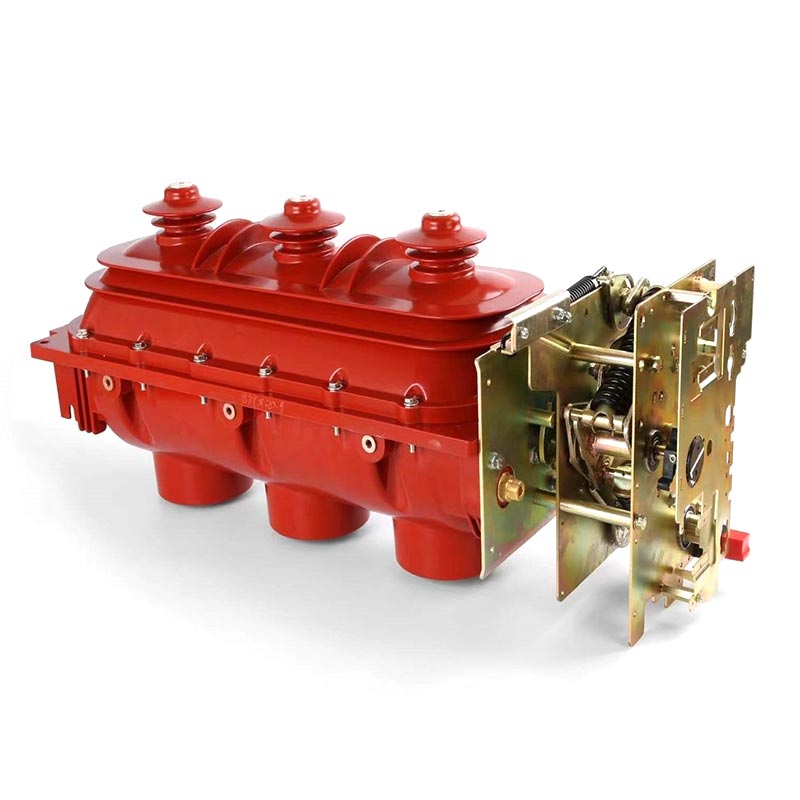

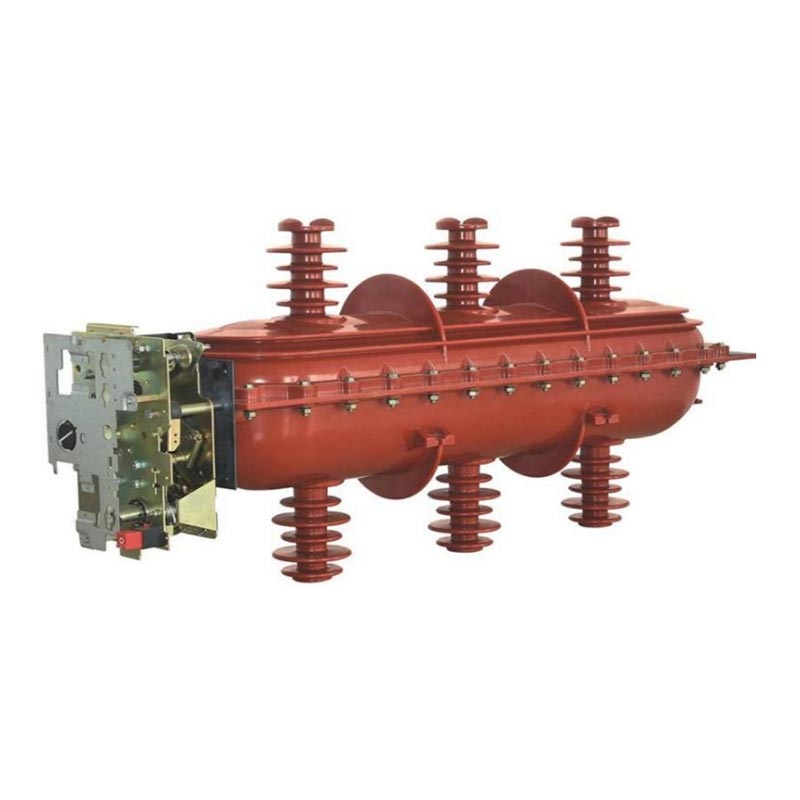

Вимикач навантаження для внутрішнього використання Usune FLN36-40.5 — це основний високовольтний електричний компонент, розроблений незалежно і виготовлений компанією Zhejiang Usune Electric. Він спеціально розроблений для безпечного та ефективного живлення розподілу для сценаріїв номінальної напруги 35 кВ і є ключовим обладнанням у сучасному розподілі електроенергії систем, особливо придатних для кільцевих мереж і подвійних радіальних систем електропостачання, відіграючи життєво важливу роль у забезпеченні стабільна та безпечна передача та розподіл електроенергії. Цей виріб може самостійно вмикати і вимикати струми навантаження і струми перевантаження, або його можна поєднати послідовно з запобіжником, що обмежує струм, щоб замінити автоматичний вимикач. Перемикач навантаження керує перемиканням різних струмів навантаження, тоді як запобіжник, що обмежує струм, керує розривом сильних струмів перевантаження та струмів короткого замикання, досягнення багаторівневого захисту енергосистеми. Його компактна конструкція, легке встановлення та експлуатація без обслуговування роблять його ідеальним продуктом для міської електромережі модернізації та оптимізації промислового розподілу електроенергії.

Особливості продукту

1. Структурні переваги

Вимикач внутрішнього навантаження використовує подвійну розривну, трипозиційну, обертову рухому контактну конструкцію, оснащену трипозиційна дугогасна камера (відкрито-закрито-земля), що забезпечує плавне перемикання при різних режимах роботи умов і підвищення стабільності системи. Загальна конструкція трифазної установки забезпечує хорошу синхронізацію, менша кількість компонентів, зручне введення в експлуатацію та встановлення, що зменшує труднощі будівництва на місці та обслуговування.

2. Ізоляційні характеристики

Перемикач використовує верхній і нижній литий корпус з епоксидної смоли для герметичної збірки. Основний ланцюг і заземлення Усі системи контурів розміщені в корпусі, ефективно ізолюючи зовнішнє середовище та запобігаючи пилу і волога корозія. Висока міцність ізоляції в точках розриву та велика шлях витоку, а також екранування для вирівнювання напруги на вихідних клемах додатково підвищує надійність ізоляції та відповідає жорсткі вимоги до високовольтних систем розподілу електроенергії.

3. Ефективність безпеки

Відмінні характеристики безпеки. У разі внутрішньої дугової несправності слабка задня конструкція зовнішнього корпусу розірветься, і клапан скидання тиску у верхній частині шафи відкриється, викидаючи повітряний потік надлишкового тиску. за межами шафи, запобігаючи пошкодженню обладнання та загрозі особистій безпеці. Оснащений п'ятизахисним блокуванням функція, вона принципово усуває неправильну роботу, забезпечуючи безпеку операторів і обладнання.

4. Простота експлуатації

Вимикач внутрішнього навантаження підтримує як ручний, так і електричний режими роботи, гнучко адаптуючись до місця розташування вимоги, пропонуючи зручність і надійність. Він має конструкцію, що не потребує обслуговування, з довгим електричним і механічний термін служби, що скорочує подальші витрати на технічне обслуговування. Розподільний пристрій виготовлено повністю з алюмінію та цинку пластина, що забезпечує стійкість до корозії та високу механічну міцність, підходить для різних умов роботи в приміщенні.

Технічні переваги

1. Висока безпека ізоляції: використання первинної конструкції ізоляції високої напруги з високим запасом і IP33 рівень захисту, він ефективно підвищує рівень безпеки ізоляції переднього операційного відсіку захист особистої безпеки операторів.

2. Широка застосовність: підходить для компактних, мініатюрних і часто експлуатованих сценаріїв, широко використовується в містах електромережі, промислове та комерційне розподілення електроенергії та підключення нових енергетичних мереж, що задовольняють різноманітні потреби в різні сценарії.

3. Інтегрована конструкція: Компактна конструкція комбінованого вимикача, що включає функції ізоляції та заземлення, зменшення зайнятості обладнання та полегшення інтеграції системи розподілу електроенергії.

4. Висока надійність: використовує високонадійний перемикач навантаження SF6. Тиск газу SF6 низький, робота надійна, і Термін зберігання газу може досягати 20 років, що усуває необхідність частого поповнення газу та забезпечує довгострокова стабільна робота.

Технічні параметри

Принцип гасіння дуги

Цей внутрішній вимикач навантаження використовує газ SF6 як засіб гасіння дуги, який має відмінне гасіння дуги та ізоляційні характеристики. Коли вимикач вимикає струм, миттєво виникає дуга після роз’єднання рухомі і нерухомі контакти. Під впливом магнітного поля постійного магніту дуга швидко рухається подовжується, при цьому постійно іонізується та охолоджується газом SF6, остаточно згасаючи, коли струм перетинає нуль, досягаючи безпечного та швидкого відключення струму.

Подвійна відстань між точками розриву забезпечує високий рівень ізоляції та розривної ізоляції. Використання постійного магніту принцип обертової дуги, він має низьке робоче енергоспоживання, потужну здатність гасити дугу та мінімальний знос контактів, що ефективно продовжує термін служби вимикача.

Умови використання

Для забезпечення стабільної роботи виробу необхідно виконати наступні умови встановлення та використання:
1. Висота над рівнем моря: не більше 1000 метрів (спеціальні вимоги необхідно вказати при замовленні);
2. Температура навколишнього середовища: -25℃～+40℃;
3. Відносна вологість: середньодобова ≤95%, середньомісячна ≤90%;
4. Сейсмічна інтенсивність: не перевищує клас B;
5. Навколишнє повітря вільне від сильного забруднення, такого як пил, дим, корозійні хімічні речовини, легкозаймисті гази, бензин та сольовий спрей.

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

Випадок практичного застосування

Як професійний виробник високовольтного електричного обладнання в Китаї, Yu Shun Electric надав FLN36-40.5 Вимикачі внутрішнього навантаження для великомасштабного проекту модернізації міської електромережі в Східному Китаї. Проект задіяний Розподільні лінії 35 кВ у восьми міських районах, що охоплюють житлові райони, комерційні центри та промислові парки, з надзвичайно високими вимогами до стабільності та безпеки електропостачання.

До модернізації існуючі розподільні пристрої страждали від поганої ізоляції, частого технічного обслуговування та низької безпеки, невідповідність потребам розвитку міської електромережі. Після вибору цього продукту проект виконано три основні вдосконалення: по-перше, конструкція з блокуванням і гасінням дуги з п’ятьма стійкостями зменшує неправильну роботу та дугові замикання, підвищення безпеки системи; по-друге, конструкція, що не вимагає обслуговування, скорочує щомісячний час обслуговування на 80%, зниження витрат на експлуатацію та обслуговування; і по-третє, компактна конструкція адаптується до внутрішнього простору для встановлення міських підстанцій, що полегшує інтеграцію системи розподілу електроенергії. Продукт зазнав нульових збоїв за два роки роботи, забезпечивши стабільне електропостачання понад 500 000 мешканців та понад 300 підприємств, заслуживши високу оцінку власника проекту та місцевого відділу енергопостачання. Usune Electric, як постачальник, надає комплексні післяпродажні послуги, включаючи інструкції з встановлення на місці та технічне навчання.

FAQ

Q1: Який термін служби внутрішнього перемикача навантаження Usune FLN36-40.5 і чи потрібне регулярне обслуговування?

A1: Конструкція продукту не потребує технічного обслуговування та має тривалий термін служби електричних і механічних компонентів. Газ SF6 термін зберігання може досягати 20 років. За звичайних умов використання не потрібно регулярного обслуговування; тільки періодичні необхідні перевірки корпусу обладнання, робочого механізму, тиску газу (при необхідності). Всі товари Usune пройти суворе тестування якості перед тим, як залишити фабрику, щоб гарантувати термін служби та надійність продукту.

Q2: Які відмінності між цим внутрішнім вимикачем навантаження та традиційним автоматичним вимикачем і в чому сценарії чи може він замінити автоматичний вимикач?

A2: Основна відмінність полягає в тому, що вимикачі навантаження в основному використовуються для вмикання та вимикання струмів навантаження та перевантаження струми, тоді як традиційні автоматичні вимикачі можуть додатково переривати струми короткого замикання. Цей продукт, у поєднанні з послідовним запобіжником, що обмежує струм, може замінити автоматичний вимикач: відповідає вимикач навантаження для вмикання та вимикання різних струмів навантаження, тоді як запобіжник, що обмежує струм, справляється із сильними перевантаженнями та переривання струму короткого замикання. Він підходить для кільцевих мереж 35 кВ і подвійних радіальних систем електропостачання (наприклад як міські гілки електромережі, промислові та комерційні розподільчі приміщення тощо), при цьому знижуючи витрати на обладнання забезпечення безпеки системи. Як професійний виробник у Китаї, Yushun Electric може надати професійну техніку вказівки для допомоги клієнтам у виборі відповідних рішень.
