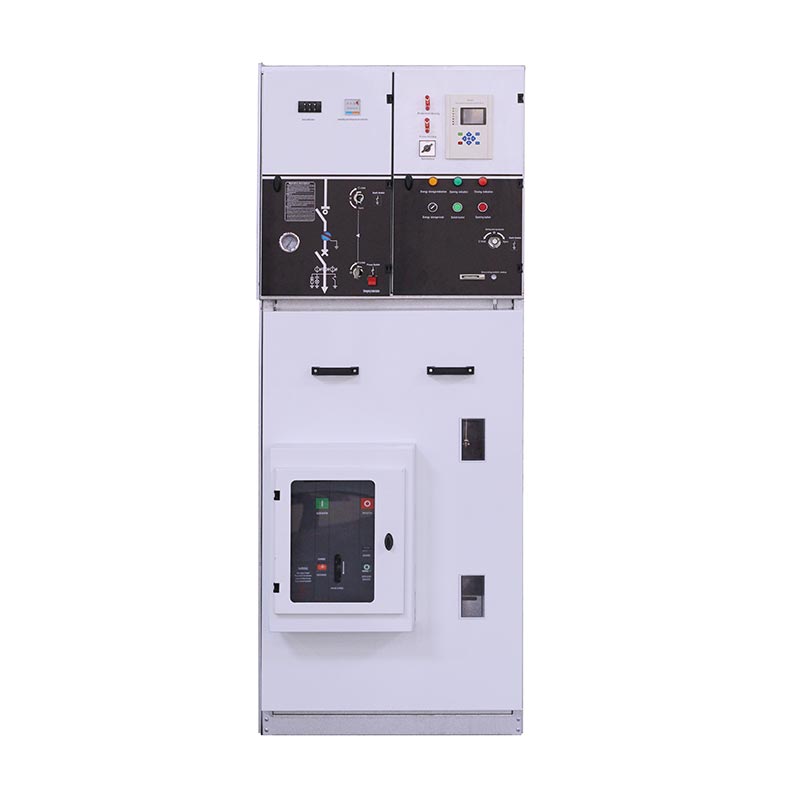

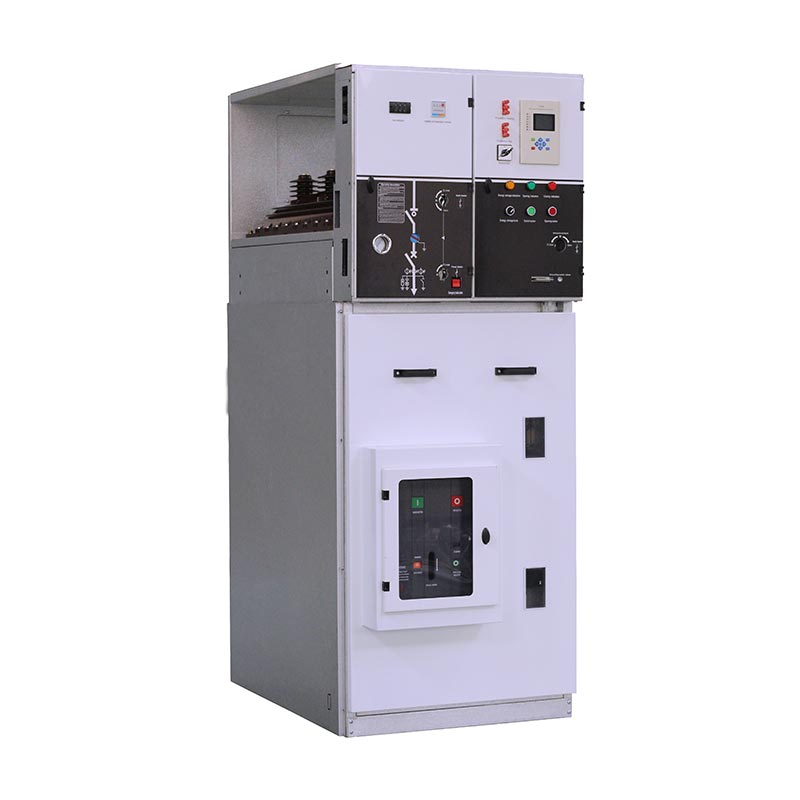

Кільцевий головний блок із автоматичним вимикачем

Кільцевий головний блок із автоматичним вимикачем серії USUNE XGN15 — це компактний, масштабований розподільний пристрій у металевому корпусі розроблений для автоматизації розподілу електроенергії. Вся шафа використовує технологію повітряної ізоляції, збалансовану безпеку та компактність, що робить його придатним для різних сценаріїв встановлення в обмеженому просторі. Його проста структура та гнучке функціонування значно зменшити труднощі будівництва та подальшого обслуговування на місці, покращуючи розподіл електроенергії ефективність роботи.

Як професійний виробник із великим досвідом, USUNE володіє повним R&D, виробництвом та тестування система. Продукти серії XGN15 виробляються незалежно на власній фабриці з кожним кроком від сировини матеріалів до готової продукції, суворо дотримуючись міжнародних стандартів, щоб забезпечити постійну та стабільну якість продукції.

Основна конфігурація та технічні переваги

1. Конфігурація головного комутатора

Головний вимикач у цій серії, кільцевий головний блок із автоматичним вимикачем, є автономним вимикачем навантаження SF6 виробництва USUNE, що пропонує такі переваги, як тривалий термін служби, стабільна продуктивність і низькі витрати на обслуговування. Це також може бути оснащений найсучаснішими вакуумними вимикачами відповідно до потреб користувача, що ще більше покращує відключаюча здатність і рівень захисту обладнання, адаптація до різних сценаріїв розподілу електроенергії.

2. Режими роботи та рівень автоматизації

Головний вимикач підтримує як ручний, так і електричний режими роботи для адаптації до різних операцій на місці вимоги. Він може бути оснащений пристроями FTU і RTU, ідеально відповідаючи вимогам «чотирьох дистанційних» (дистанційних керування, дистанційної сигналізації, дистанційного вимірювання та дистанційного регулювання) автоматизації розподілу електроенергії, реаліз інтелектуальний моніторинг та управління системою розподілу електроенергії, а також закладення основи для розумний модернізація електромережі.

3. Передові технології

Програми Завдяки передовій технології вимірювання та новітнім захисним реле він може точно контролювати робочий стан обладнання в режимі реального часу, швидко реагувати на аномальні умови та забезпечувати безпеку живлення розподільні системи та обладнання. Застосування легкої та гнучкої схеми складання зменшує транспортування та труднощі встановлення, але полегшує подальше технічне обслуговування та розширення, відповідаючи постійно мінливій потужності дистрибутивні потреби ринку.

застосування

Кільцевий головний блок із автоматичним вимикачем підходить для систем живлення 50/60 Гц, 12–36 кВ і широко використовується в промисловий і кільцеві мережі цивільного силового кабелю та термінали електропостачання. Як професійне обладнання для розподілу електроенергії постачальник, USUNE оптимізував дизайн продукту, зробивши його особливо придатним для таких сценаріїв:

- Міські житлові електророзподільні, малі підстанції, розподільні станції та збірні підстанції;
- Промислові та гірничодобувні підприємства, торгові центри, аеропорти, метро та інші громадські місця;
- Нові сфери енергії, такі як виробництво енергії вітру;
- Основні громадські об'єкти, такі як лікарні, стадіони, залізниці та тунелі.

У Китаї кільцевий головний блок з автоматичним вимикачем широко використовується в різних міських і сільських електромережах ремонт проектів, отримавши постійну похвалу від користувачів за його стабільну роботу та надійну якість.

Робочий стан

- Висота ≤1000 мм
- Температура навколишнього середовища: 45 ℃ ~ -35 ℃, максимальна різниця температур ≤25 ℃
- середньодобова відносна вологість не перевищує 95%
- середньомісячна відносна вологість не перевищує 90%
- Сейсмічна здатність: сейсмічна інтенсивність не перевищує 8 градусів
- Відсутність сильної вібрації та ударів, пожежі, хімічної корозії, поля ризику вибуху

Технічні параметри

Параметр конфігурації корпусу

Вхідні LBS

Захист трафіку

Вимірювання

Cbog w/.meter

Cb вихідний

Будова та конфігурація розподільного пристрою

Робочий механізм

(1) Двофункціональний однопружинний механізм приводу: тип K

Функція перемикання управляється незалежно за допомогою важеля або двигуна.
Функція вимикача заземлення самостійно відкривається та закривається за допомогою робочого важеля, а робоча енергія є забезпечується пружиною стиснення, яка відпускається, щоб закрити або роз’єднати контакт.

(2) Подвійний механізм подвійної пружини: Тип A

Функція перемикання здійснюється незалежно від важеля або двигуна, а робоча енергія забезпечується a пружина стиснення, яка відпускається для замикання контакту. Незалежне відкриття та закриття за допомогою кнопки (0) або розчіплювач або шунтовий розчіплювач.
Функція вимикача заземлення працює незалежно за допомогою важеля керування, а робоча енергія забезпечується a натискна пружина, яка відпускається для замикання або роз’єднання контакту.

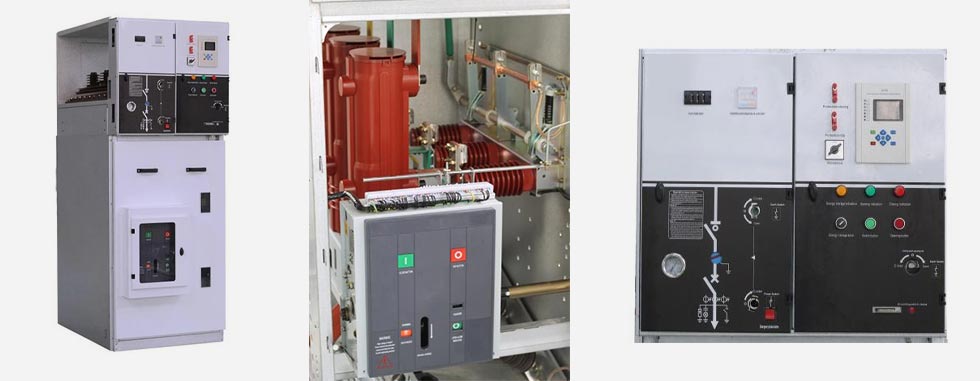

① Шинопровод
② Головний вимикач
③ Кабельна кімната
④ Робочий механізм, механізм блокування та диспетчерська низького тиску

Всю шафу розподільного пристрою можна розділити на два верхніх і нижніх блоки, верхній блок шафи включає в кімната шин, вимикач навантаження, кімната операційних механізмів і кімната низької напруги, а нижній блок відокремлений від кабелю кімната. Можна замінити весь верхній блок.

◇ Шинопровод

У верхній частині шафи влаштована шинна кімната. У шинопроводі підключаються головні шини разом і пройти через весь ряд розподільних пристроїв.

◇ Вимикач навантаження

Комутатор оснащений перемикачем навантаження гексафториду сірки типу SFG. Виготовлена оболонка вимикача навантаження з заливка епоксидної смоли, наповнена газом гексафторид сірки (SF6) як ізоляційне середовище, і корпус надається з оглядова яма. Комутатор можна обладнати з вимірювачем густини газу SF6 або вимірювачем густини газу з контактом сигналізації відповідно до вимог замовника.

◇ Кабельна кімната

Розподільна шафа навантаження має простору кабельну кімнату, яка в основному використовується для підключення кабелю, так що одножильні або трижильні кабелі можна підключати за допомогою найпростішої неекранованої кабельної головки, а також достатнього простору розмістити грозовідвід, трансформатор струму, нижній вимикач заземлення та інші компоненти. Відповідно до типового проекту, в Двері шафи мають оглядове віконце та запобіжний блокувальний пристрій. Нижня пластина кабельної кімнати з ущільнювальною кришкою та кабельний затискач відповідного розміру з опорним кронштейном. Нижню пластину кабельної кімнати та дверну коробку можна зняти сприяти монтаж кабелю.

◇ Робочий механізм, механізм блокування та контрольна кімната низького тиску

Блокована кімната механізмів також виконує роль панелі керування. Слабовольтне приміщення обладнане пружинним приводом механізм з індикатором положення та механічним блокуючим пристроєм, а також може бути оснащений допоміжним контакти, котушки відключення, механізми аварійного відключення, ємнісні живі дисплеї, ключові замки та електричні пристрої управління. на в той же час простір камери низького тиску також може бути оснащений контурами управління, лічильниками та захисними реле, і шафа шириною 750 мм має дві однакові камери низького тиску для додаткових аксесуарів.

Шафа кільцевої мережі, обладнана автоматичними вимикачами, в основному використовується як основне джерело живлення в кільцевій мережі система електропостачання, шафа вхідної лінії резервного джерела живлення та шафа середньої секції подвійний система живлення.

◎ Модульна кільцева шафа XGN15 V включає:

(1) Вакуумний вимикач
(2) Автоматичний вимикач гексафториду сірки
(3) Механізм і блокування
(4) Вимикач заземлення

◎ Спосіб встановлення

Передня фіксована, бічна/бічна встановлена ​​фіксована

◎ Основна структура

(1) Зверху вниз, кімната приладів, кімната автобусів, кімната перемикання навантажень (ізоляції), кімната автоматичних вимикачів, кабельна кімната.
(2) CT, PT, блискавкозахист, заземлювач і пристрій релейного захисту можуть бути налаштовані відповідно до користувача потреби.
(3) Автоматичний вимикач і вимикач навантаження (ізоляція) можуть бути зблоковані.

Опис операції

1. Робота ручки: Стоячи перед розподільним пристроєм, тримайте верхню частину ручки та штовхайте вперед, іншу рука тримає кінець ручки для обертання.
2.Переконайтеся, що дверцята шафи були належним чином закриті перед подачею живлення або відокремлені від заземлення.
3. Перемикач тиску повинен бути перевірений перед увімкненням і вимкненням.

Увімкніть живлення

1. Переконайтеся, що дверцята шафи закрито. Вставте ручку у верхній робочий отвір і поверніть проти годинникової стрілки. 180° до тих пір, поки не почуєте голос відривного гальма. Центральний індикатор панелі знаходиться в положенні; нижні двері є закритий і вимикач заземлення вимкнено.

2. Вставте робочу ручку в нижній робочий отвір і поверніть за годинниковою стрілкою на 180°, доки не почуєте закриття голос; центральний індикатор панелі знаходиться в положенні D; перемикач увімкнеться, а потім увімкнеться живлення завершено.

Вимкніть живлення

1. Вимкніть: вставте робочу ручку в нижній робочий отвір і поверніть проти годинникової стрілки на 180°, поки не почуєте в роздільний голос гальмування (кнопка прямого використання, якщо є кнопка); центр панелі знаходиться в положенні, потім перемикач буде вимкнено.

2. Перевірте, чи живий дисплей не працює, щоб кабельна кімната була електрично нейтральною; вставте робочий ручка у верхній робочий отвір і поверніть за годинниковою стрілкою на 180°, доки не почуєте голос закриття; центральний індикатор панель знаходиться на місці, а нижні дверцята розблоковані; вимикач заземлення замкнутий, а потім переривання живлення операція завершено.

Транспортування та зберігання

Коли комутаційна шафа закріплена на нижній пластині, її можна перемістити вилковим навантажувачем. Коли він не закріплений на дно плити, розподільна шафа повинна бути піднята або перенесена в цілому, але її слід транспортувати вертикально в будь-якому час і не слід перевертати, щоб уникнути пошкодження компонентів у корпусі. Розподільний пристрій (навіть з зовнішнім упаковка) не можна зберігати на вулиці тривалий час.

Технічне обслуговування

◇ За звичайних умов кільцева шафа не потребує технічного обслуговування протягом трьох років.

◇ Однопружинні та двопружинні робочі механізми вимикача навантаження не потребують технічного обслуговування та не вимагають будь-якого змащення.

◇ Перед установкою пристрій релейного захисту необхідно перевірити відповідно до вимог виробника операція.

◇ Цикл технічного обслуговування шафи кільцевої мережі, як правило, один раз на рік, а також спеціальні заходи технічного обслуговування здійснюється наступним чином:

(1) Затягніть усі електричні з’єднання (основну шину, перемикачі, кабелі, вимірювальні прилади) відповідно до вимоги інструкції з монтажу.
(2) Вакуумуйте всі компоненти (головний вимикач, допоміжний вимикач, механізм відключення, двигун тощо) і проводите зовнішній вигляд огляд.
(3) Виконайте одну операцію замикання/розмикання всіх вимикачів, включаючи вимикач заземлення.
(4) Увімкніть допоміжне джерело живлення керування (не подавайте сигнал дистанційного керування) для електричного послідовного операція.

Замовляйте товари

Наступні документи та додатки будуть передані разом із шафою, коли розподільна шафа залишить завод:

◇ Сертифікат відповідності продукту
◇ Інструкції з використання продукту
◇ Інженерні дані продукту
◇ Аксесуари для розподільних шаф:
◇ Кожна монтажна комбінація оснащена ручкою керування перемикачем навантаження.

При замовленні товарів користувачі повинні надати таку інформацію:

◇ Схема підключення основного кола та спеціальні технічні вимоги
◇ План монтажу розподільного пристрою.
◇ Специфікації моделі компонентів розподільчої шафи та принципова схема допоміжного контуру, контуру керування (якщо необхідно)
◇ Інші спеціальні запити щодо письмової інформації.
