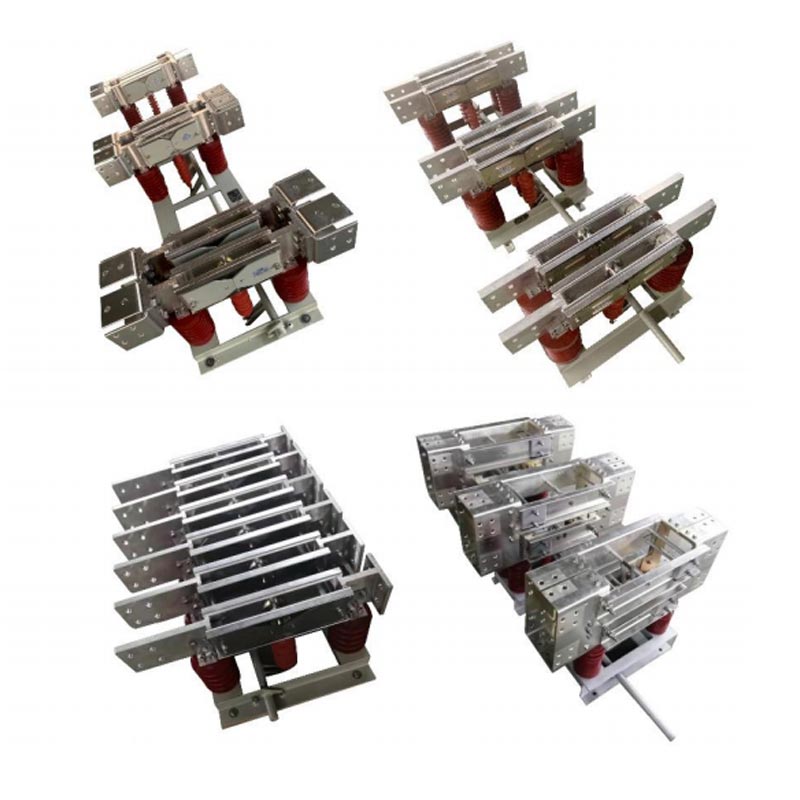

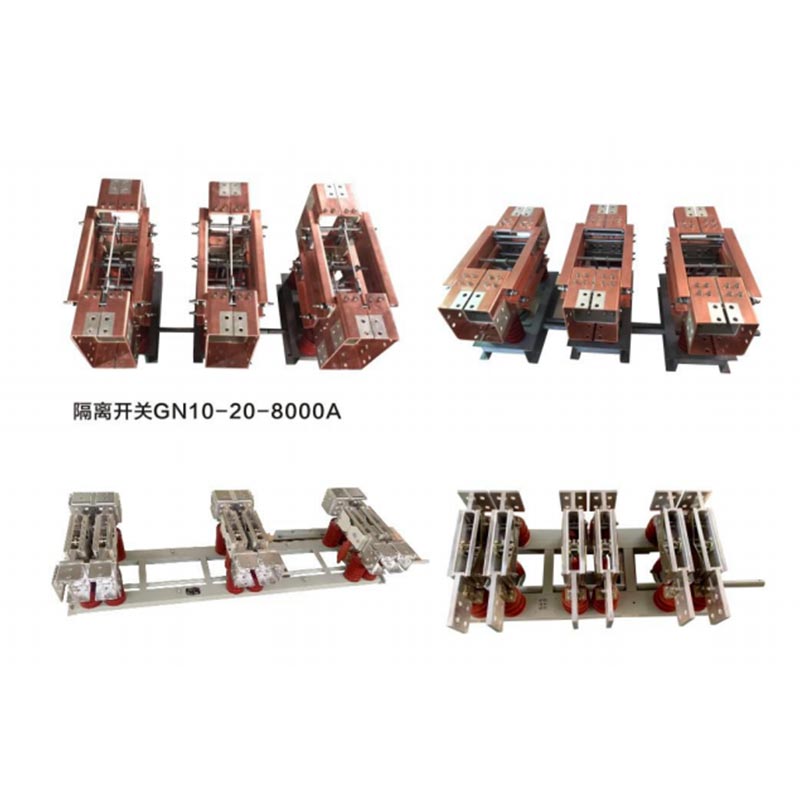

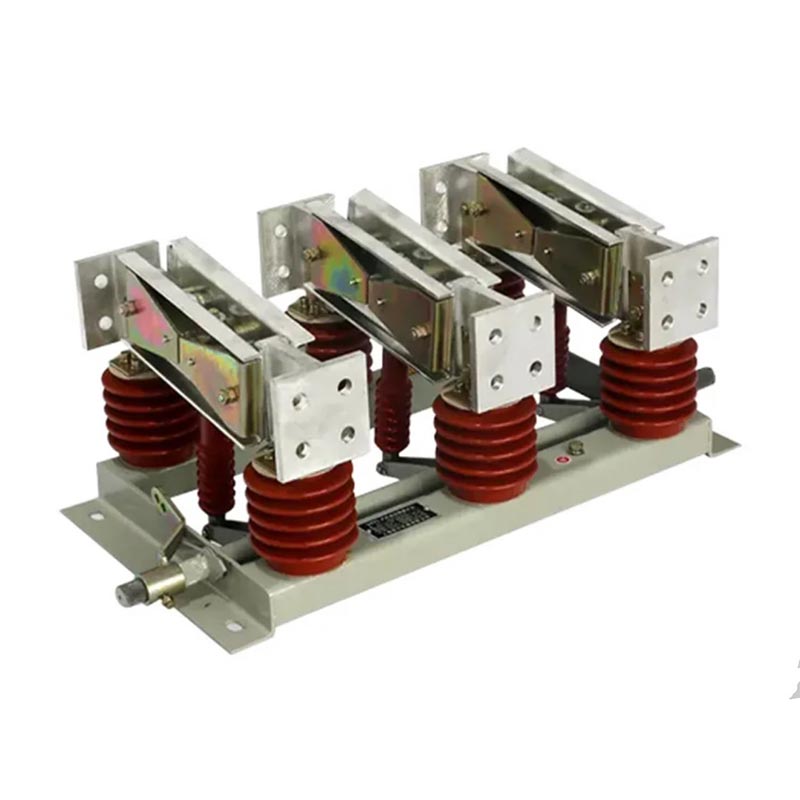

Перемикач ізоляції повітря в приміщенні

Ізоляційний вимикач повітря в приміщенні серії Usune GN — це основний високовольтний електричний продукт, незалежно розроблений компанією Zhejiang Usune Electric Co., Ltd., провідний постачальник високовольтного електричного обладнання в Китаї. Інтеграція новітні вітчизняні науково-дослідні технології та виробничі процеси, він спеціально розроблений для сильного струму умови роботи на виходах генераторів великих електростанцій і металургійних заводів, заповнюючи прогалини на ринку високоефективні внутрішні сильнострумові роз’єднувачі.

Цей вимикач має гнучку конструкцію, що дозволяє збирати його в три незалежні однополюсні пристрої одиниці або налаштовані як триполюсний інтегрований пристрій, щоб відповідати різним просторовим схемам і вимогам використання, залежно від потреб встановлення на місці. Його основною функцією є забезпечення надійної ізоляції живлення під час обслуговування електрообладнання та систем. Створюючи чіткий розрив в ланцюзі, він забезпечує безпеку обслуговуючого персоналу та цілісність обладнання, що відповідає основним вимогам безпеки ізоляції високої напруги системи живлення.

Дизайн продукту та опис моделі

1. Переваги конструкції

Серія Usune GN має науково надійну структурну конструкцію, яка поєднує компактне розташування та зручність операція. Триполюсна інтегрована конфігурація ефективно економить простір для встановлення, тоді як незалежна однополюсна конструкція полегшує індивідуальне обслуговування та заміну, підвищуючи гнучкість продукту та ремонтопридатність. Вимикач використовує високоякісні електропровідні та ізоляційні матеріали, що забезпечує чудову провідність одночасно покращуючи ізоляційні характеристики та термін служби, відповідаючи вимогам довгострокової стабільної роботи середовища високої напруги в приміщенні.

2. Пояснення коду моделі

Номери моделей ізоляційного вимикача повітря в приміщенні серії Usune GN відповідають стандартним правилам кодування, що робить їх зрозумілими і легко зрозуміти, що дозволяє клієнтам вибрати відповідну специфікацію відповідно до їхніх фактичних потреб. Типовими моделями є GN□--20DW/8000--80. Конкретні значення кожного коду (зліва направо) такі:

- G: Роз’єднувальний вимикач (основний тип виробу, що вказує на основну функцію виробу – ізоляції живлення)
- N: внутрішній тип (вказує на те, що продукт призначений для встановлення всередині приміщень)
- □: серійний номер дизайну (розрізняє різні версії дизайну в одній серії)
- 20: Номінальна напруга (одиниця: кВ, що вказує на найвищу напругу, яку може стабільно витримувати перемикач)
- D: вимикач із заземленням (обладнаний функцією заземлення для забезпечення безпечного розряду під час обслуговування)
- W: тип захисту від забруднення (покращений захист від забруднення, підходить для жорстких внутрішніх умов з високим рівень забруднення)
- 8000: Номінальний струм (одиниця вимірювання: А, що вказує на максимальний струм, який перемикач може постійно витримувати)
- 80: номінальний короткочасний струм (одиниця: кА, що вказує на максимальний струм короткого замикання, який може витримувати протягом зазначеного часу)

Технічні параметри

Usune дотримується принципу професійної точності; Ізоляція повітря в приміщенні серії GN... Перемикач може похвалитися комплексні технічні параметри для задоволення різноманітних потреб у різних промислових сценаріях. Проходять всі параметри суворі заводські випробування та перевірка для забезпечення відповідності стандартам і стабільної роботи продукту:

- Номінальна напруга: 12 кВ, 20 кВ, 35 кВ (три специфікації для різних конфігурацій високовольтної системи живлення)
- Номінальний струм: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (вісім специфікацій для високого струму умови на виходах генератора)
- Тип продукту: без заземлення, з одним заземленням, через стіну (три типи для різної установки середовища та функціональні вимоги)

Умови використання

1. Температура навколишнього середовища: -50℃～+50℃ (стабільна робота в умовах екстремальних температур)
2. Висота: ≤2000 м (адаптивність може бути покращена за запитом для висот ≥2500 м)
3. Тиск вітру: ≤700 Па (еквівалентно швидкості вітру ≤34 м/с, підходить для добре провітрюваних приміщень)
4. Сейсмічна інтенсивність: ≤8 (витримує помірні землетруси, забезпечуючи стабільну роботу в сейсмічних зонах області)
5. Товщина льоду: ≤20 мм (підходить для холодних приміщень, де можливе обмерзання)
6. Ступінь забруднення: клас III, IV (конструкція, що захищає від забруднення, підходить для внутрішнього середовища з високим вмістом пилу або хімічне забруднення)
7. Місце встановлення: захищене від займистих та вибухонебезпечних речовин, хімічної корозії та сильної вібрації (спеціальні умови використання можуть бути визначені шляхом переговорів між користувачем і виробником)

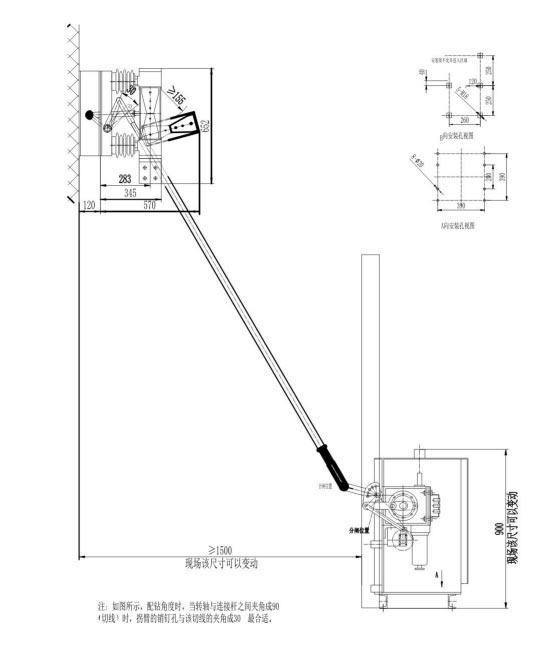

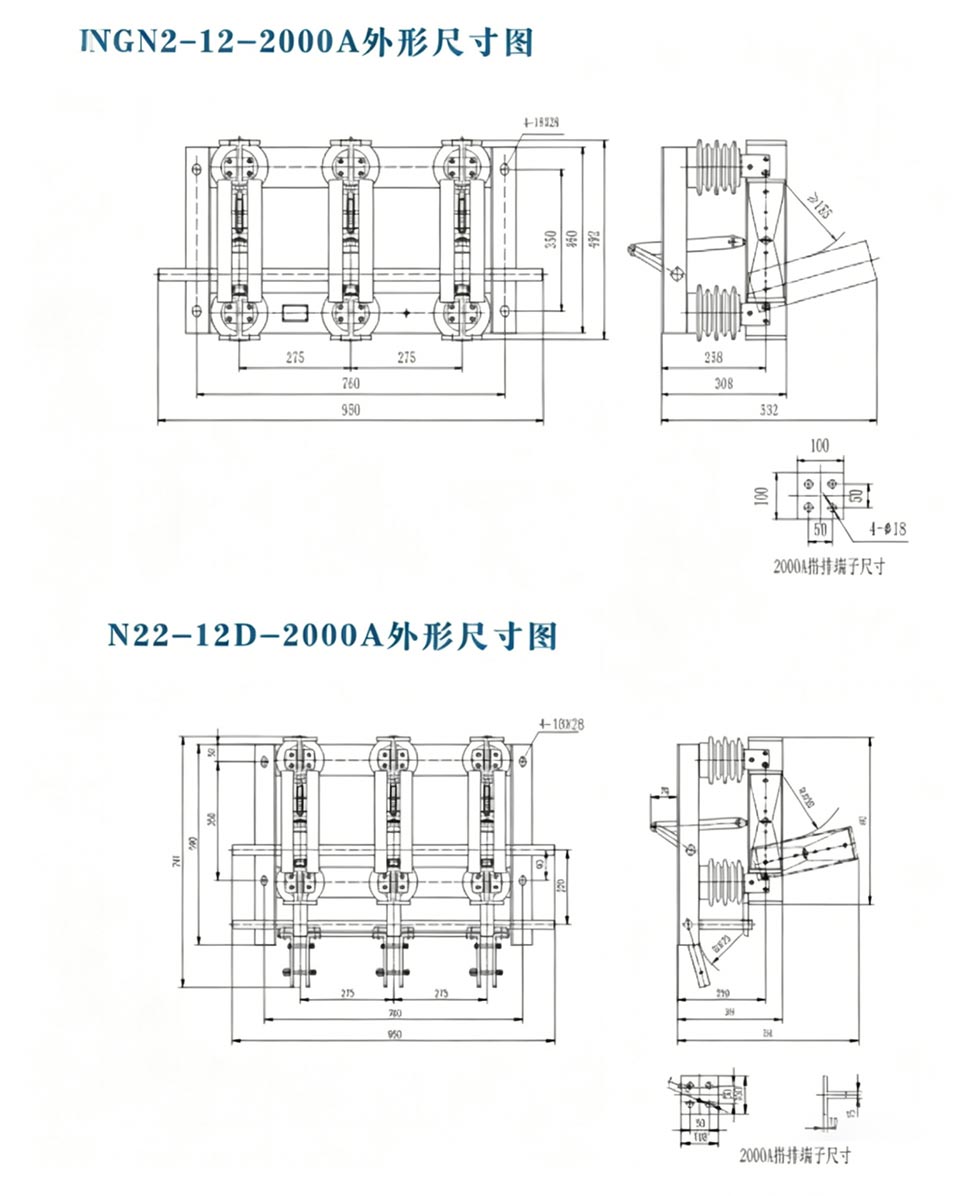

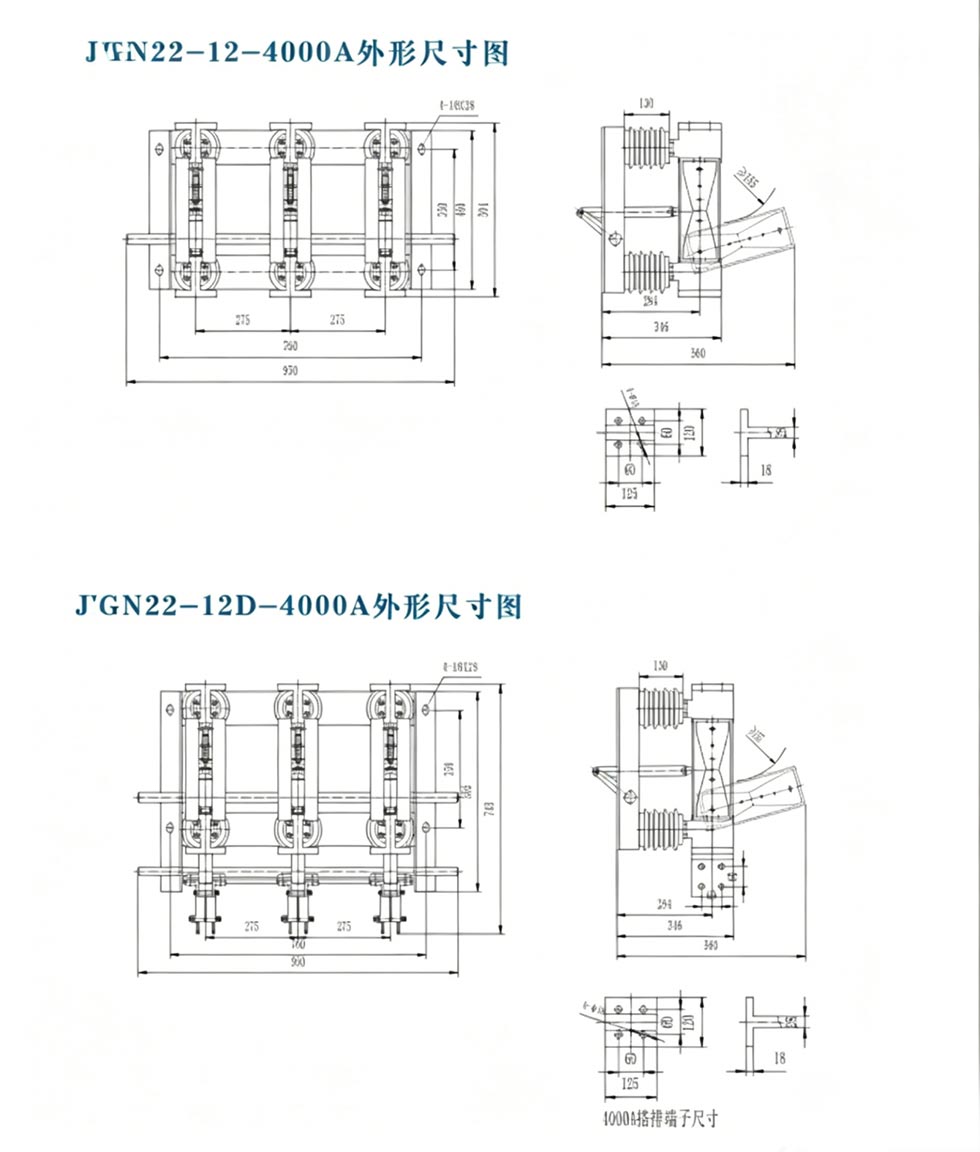

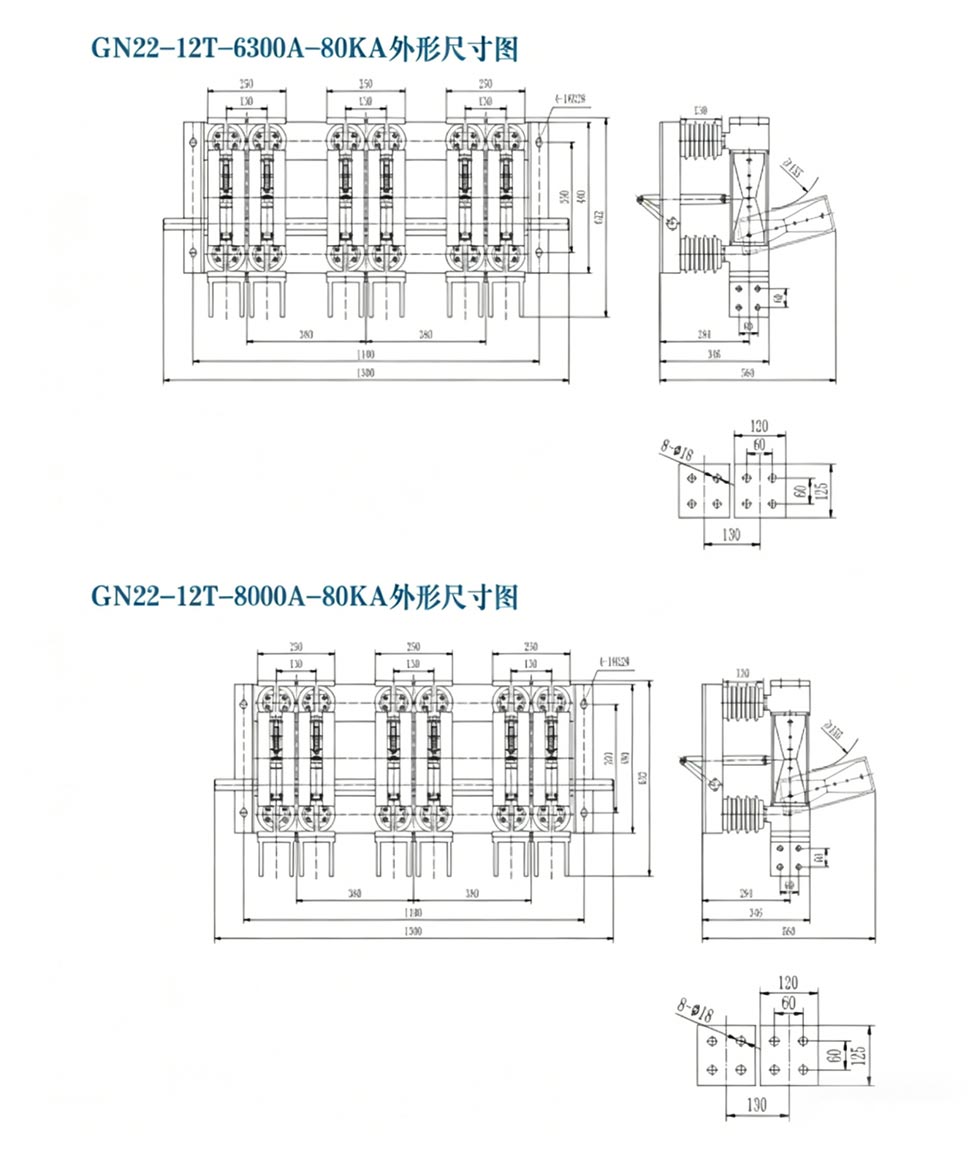

Зовнішній розмір

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

Випадок застосування в реальному світі

Практичний приклад: Велика вугільна електростанція в Шаньдуні, Китай

Велика вугільна електростанція в провінції Шаньдун, Китай, зі встановленою потужністю 2×600 МВт вимагає сильнострумовий роз’єднувач на виході генератора для забезпечення безпечного обслуговування генераторних установок і живлення система. Після поглибленого дослідження та порівняння електростанція вибрала серію Usune GN 20 кВ/8000 A для внутрішнього використання вимикач високої напруги (із заземлювачем, екологічно захищений тип). Як призначений виробник, Usune надає індивідуальні інструкції з встановлення та післяпродажне обслуговування. Товар стабільно працює вже три років з моменту його розгортання у 2023 році.

Під час експлуатації вимикач витримав випробування сильним струмом і суворим середовищем у приміщенні (рівень забруднення IV) без будь-яких недоліків, таких як поганий контакт або пошкодження ізоляції. Він ефективно виконав завдання ізоляції живлення під час технічного обслуговування генераторної установки, забезпечення безпеки обслуговуючого персоналу та нормальної роботи електростанції завод. Клієнт високо оцінює продуктивність продукту та професійне обслуговування Usune і підписав a довгострокова угода про співпрацю з компанією Usune, яка визначає її постачальником вимикачів.

FAQ

Q1: Яка основна функція перемикача ізоляції повітря в приміщенні серії Usune GN і чи можна його використовувати для переривання струм навантаження?

A1: Основною функцією є забезпечення надійної ізоляції живлення під час обслуговування електричного обладнання та системи. Створюючи чіткий розрив у ланцюзі, це забезпечує безпеку обслуговуючого персоналу та обладнання. Це Важливо підкреслити, що цей продукт є пристроєм ізоляції живлення, а не роз’єднувачем навантаження. Це не може використовуватися для переривання струму навантаження або струму короткого замикання; він може працювати лише тоді, коли ланцюг розвантажений або після того, як струм навантаження було перервано іншим комутаційним обладнанням.

Q2: Чи можна налаштувати перемикач ізоляції повітря в приміщенні серії Usune GN відповідно до конкретних умов використання на місці?

A2: Так. Як професійний виробник, Usune володіє всеосяжними можливостями досліджень і розробок і налаштування. для користувачі з особливими умовами використання (наприклад, висота ≥2500 м, особливий рівень забруднення або спеціальне встановлення вимоги до простору), ми можемо брати участь у поглибленому спілкуванні, щоб налаштувати дизайн і параметри продукту на основі реальні умови на місці, надання індивідуальних рішень. Особливі умови використання визначаються через переговори між користувачем і виробником, щоб переконатися, що продукт підходить для роботи на місці середовище та реальні потреби.
