Розподільна система середньої напруги знаходиться між мережею передачі та кінцевим споживачем. Він працює при напрузі від 3 кВ до 40,5 кВ і передає електроенергію, яка живить заводи, комерційні будівлі та житлові квартали. Коли в цій системі виникає збій, струм замикання може досягати десятків тисяч ампер. Пристроєм, який перериває цей струм, єВнутрішній високовольтний вакуумний вимикач. На відміну від масляного або елегазового вимикача, вакуумний вимикач використовує герметичний вакуумний переривник для гасіння дуги. Ця конструкція забезпечує роботу без обслуговування, тривалий механічний термін служби та компактні розміри, що робить її домінуючим вибором для внутрішніх розподільних пристроїв середньої напруги. Для менеджерів із закупівель розуміння того, як вакуумний вимикач захищає систему розподілу, є важливим для визначення правильного обладнання.
Цей посібник написано для покупців, які відповідають за закупівлю внутрішнього високовольтного вакуумного вимикача для систем розподілу середньої напруги. Ми пояснимо механізм захисту, роль вакуумного вимикача, робочий механізм, координацію з захисними реле та критерії вибору постачальника. Ми також надамо детальні параметри продукту з нашого заводу в Zhejiang Usune Electric Co., Ltd. Незалежно від того, будуєте ви нову підстанцію, модернізуєте існуючу лінійку розподільних пристроїв або шукаєте заміну вимикачів, цей посібник допоможе вам прийняти обґрунтоване рішення, яке гарантує безпеку та надійність вашої системи розподілу.
Внутрішній високовольтний вакуумний вимикач виконує три основні функції в системі розподілу середньої напруги. По-перше, він постійно переносить нормальний струм навантаження без значних втрат або нагрівання. По-друге, він перериває струм замикання, коли виникає коротке замикання або замикання на землю, ізолюючи пошкоджену ділянку від решти системи. По-третє, він надає засоби перемикання ланцюга для обслуговування, перенесення навантаження або реконфігурації системи. Ці функції можуть здатися простими, але вони виконуються за складних умов. Вимикач повинен переривати струми пошкодження, які можуть досягати 40 кА при напрузі до 40,5 кВ. Він повинен зробити це протягом 50-80 мілісекунд, перш ніж несправність може спричинити масштабну шкоду. І він повинен працювати надійно після тисяч операцій. У наведеній нижче таблиці підсумовано функції вимикача в системі розподілу.
| функція | опис | Вигода для системи розподілу |
| Безперервний струм | Переносить нормальний струм навантаження без значних втрат | Забезпечує ефективну подачу електроенергії |
| Переривання струму несправності | Перериває коротке замикання та замикання на землю | Запобігає поширенню несправності та пошкодженню обладнання |
| Перехід на технічне обслуговування | Забезпечує засоби для ізоляції ланцюга | Забезпечує безпечне обслуговування та скорочує час простою |
| Реконфігурація системи | Дозволяє вмикати або вимикати схему | Забезпечує робочу гнучкість мережі |
| Локалізація проблем | Обмежує вплив несправності на уражену ділянку | Зберігає живлення здорових ділянок |
наZhejiang Usune Electric Co., Ltd.,наша фабрика виробляє внутрішні високовольтні вакуумні вимикачі для систем розподілу середньої напруги на напругу від 12 кВ до 40,5 кВ. Ми розробляємо наші вимикачі відповідно до найвимогливіших вимог щодо струму пошкодження та комутації. Наша команда інженерів співпрацює з комунальними службами та підрядниками EPC, щоб визначити правильний вимикач для кожної програми розподілу.
Вакуумний вимикач є серцем внутрішнього вакуумного вимикача високої напруги. Це герметична керамічна або скляна оболонка, яка містить пару контактів у середовищі високого вакууму. Коли контакти роз'єднуються, щоб перервати несправність, утворюється дуга. У вакуумі дуга не є газовим розрядом, як у повітрі або SF6. Натомість це металева парова дуга, яка підтримується випаровуванням контактного матеріалу. Вакуумний переривник гасить дугу шляхом швидкої конденсації пари металу назад на контактних поверхнях і навколишніх екранах. Вакуумне середовище також забезпечує надзвичайно високу діелектричну міцність, що запобігає повторному запалюванню дуги після її гасіння. У таблиці нижче підсумовано процес гасіння дуги у вакуумному вимикачі.
| етап | Що відбувається | Результат |
| Розділення контактів | Контактна частина, дугові форми | Струм пошкодження продовжує текти |
| Металева парова дуга | Дуга горить у парах металу від контактів | Дуга підтримується до нульового струму |
| Поточний нуль | Змінний струм природно перетинає нуль | Дуга на мить гасне |
| Конденсація пари | Пари металу конденсуються на щитах | Діелектрична міцність швидко відновлюється |
| Відновлення діелектрика | Вакуумний зазор відновлює ізоляцію | Дуга не може відновитися, ланцюг перервано |
На нашому заводі ми використовуємо вакуумні вимикачі від авторитетних виробників, які перевірені на відповідність відповідним стандартам IEC. Ми перевіряємо цілісність вакууму кожного переривника перед складанням. Наші вимикачі перевіряються, щоб перевірити їх здатність до відключення та ефективність відновлення діелектрика. Наша мета — забезпечити наших клієнтів вимикачами, які надійно переривають несправності протягом усього терміну служби.
Робочий механізм - це компонент, який розмикає та замикає контакти вакуумного переривача. Він повинен забезпечити необхідну силу та швидкість, щоб роз'єднати контакти протягом заданого часу відкриття. Якщо механізм працює надто повільно, дуга триватиме довше, ніж потрібно, і несправність не буде усунено вчасно. Якщо механізм занадто слабкий, контакти можуть не роз'єднатися повністю, і дуга може спалахнути повторно. Механізм приводу також повинен бути надійним протягом тисяч операцій, тому що вимикач може простоювати місяцями, а потім його спрацьовувати. Найпоширенішими типами приводів вакуумних вимикачів внутрішнього призначення є пружинні механізми та магнітні приводи. Пружинні механізми накопичують енергію в пружині та відпускають її, щоб відкрити або закрити вимикач. Магнітні приводи використовують електромагнітну котушку для приводу контактів. У таблиці нижче наведено порівняння цих механізмів.
| Тип механізму | Принцип дії | Переваги | Типове застосування |
| Пружинний механізм | Накопичена енергія навесні | Надійний, перевірений, не потребує обслуговування | Стандартний розподільчий пристрій |
| Магнітний привід | Привід електромагнітної котушки | Менше рухомих частин, точне керування | Компактний розподільчий пристрій, часта робота |
Наша фабрика Zhejiang Usune Electric Co., Ltd. використовує пружинні механізми для наших стандартних продуктів внутрішнього високовольтного вакуумного вимикача через їх перевірену надійність і низькі вимоги до обслуговування. Ми також пропонуємо опції магнітного приводу для застосувань, які вимагають частої роботи або компактних розмірів. Ми перевіряємо робочий механізм кожного вимикача, щоб перевірити час його відкриття та закриття та його механічну міцність.
Внутрішній високовольтний вакуумний вимикач не працює ізольовано. Це частина схеми захисту, яка включає захисні реле, трансформатори струму та трансформатори напруги. Реле виявляють несправність і надсилають сигнал відключення вимикачу. Трансформатори струму забезпечують реле зменшеною копією первинного струму. Потім вимикач розмикається, щоб усунути несправність. Координація між реле та вимикачем є критичною. Реле має спрацьовувати протягом часу розмикання вимикача, а вимикач має розімкнутися до того, як несправність спричинить пошкодження. У таблиці нижче наведено підсумкові параметри координації.
| компонент | функція | Вимога координації |
| Трансформатор струму | Вага первинного струму для реле | Точність в межах класу захисту |
| Реле захисту | Виявляє несправність, надсилає сигнал про відключення | Час роботи в межах часу відключення вимикача |
| Вимикач | Відкривається для усунення несправності | Час відкриття в межах часу координації реле |
| Вихідний пристрій | Резервний захист | Запас селективності з наступним вимикачем |
На нашому заводі ми надаємо дані про час розмикання та замикання наших високовольтних вакуумних вимикачів для внутрішнього використання, щоб наші клієнти могли провести дослідження координації. Ми також надаємо технічну підтримку, щоб допомогти нашим клієнтам перевірити, чи вимикач правильно координується з їхніми захисними реле. Наша мета — забезпечити, щоб схема захисту працювала належним чином.
При купівлі внутрішнього високовольтного вакуумного вимикача для розподільчої системи середньої напруги кілька характеристик є критичними. До них належать номінальна напруга, номінальний струм, струм відключення короткого замикання, час переривання, механічна витривалість і тип робочого механізму. Номінальна напруга повинна відповідати або перевищувати напругу системи. Номінальний струм повинен перевищувати максимальний струм навантаження. Струм відключення при короткому замиканні повинен перевищувати максимальний струм пошкодження в місці встановлення. Час переривання має бути достатньо коротким, щоб підтримувати стабільність системи. Механічна витривалість повинна бути достатньою для очікуваної кількості операцій. Привід повинен бути надійним і простим в обслуговуванні. У наведеній нижче таблиці підсумовано ці характеристики.
| Специфікація | Типовий діапазон | Важливість |
| Номінальна напруга | 12 кВ - 40,5 кВ | Має відповідати напрузі системи |
| Номінальний струм | 630 A - 4000 A | Повинен перевищувати максимальний струм навантаження |
| Струм відключення короткого замикання | 20 кА - 40 кА | Має перевищувати максимальний струм пошкодження |
| Час переривання | 50 мс - 80 мс | Необхідно підтримувати стабільність системи |
| Механічна витривалість | 10 000 - 30 000 операцій | Має відповідати очікуваній кількості операцій |
| Робочий механізм | Пружина, магнітний привід | Вибраний за надійність і обслуговування |
| Стандарти | IEC 62271-100, GB/T 1984 | Відповідність міжнародним стандартам |
У Usune наша фабрика виробляє вакуумні автоматичні вимикачі високої напруги для внутрішнього використання відповідно до цих та інших специфікацій. Ми можемо налаштувати вимикач відповідно до конкретних вимог проекту, включаючи спеціальні номінальні значення напруги, номінальний струм і робочі механізми. Наша команда інженерів допоможе у процесі вибору та надасть детальні технічні дані для вашого проекту.
Оцінка постачальника внутрішніх високовольтних вакуумних вимикачів для розподілу середньої напруги вимагає зосередження на виробничих можливостях, випробуванні типу, управлінні якістю, досвіді проекту та післяпродажній підтримці. Постачальник повинен мати можливість виготовляти вимикачі відповідно до необхідних специфікацій і проводити типові випробування для перевірки їхньої роботи. Вони повинні мати систему управління якістю, яка забезпечує постійну якість. Вони повинні мати досвід роботи з розподільними проектами та розуміти вимоги до мережі. І вони повинні забезпечити післяпродажну підтримку, включаючи встановлення, введення в експлуатацію та технічне обслуговування. Таблиця нижче підсумовує ці критерії оцінювання.
| Критерій оцінки | Що шукати | Чому це важливо |
| Виробнича здатність | Сучасне обладнання для обробки, складання та тестування | Забезпечує якість і консистенцію продукції |
| Тестування типу | Протоколи випробувань IEC 62271-100 | Перевіряє продуктивність і відповідність |
| Управління якістю | Сертифікація ISO 9001, записи перевірок | Забезпечує постійну якість продукції |
| Досвід проекту | Довідки розподільних підстанцій, погодження комунальних підприємств | Демонструє здатність і надійність |
| Післяпродажна підтримка | Монтаж, налагодження, обслуговування | Забезпечує довгострокову надійність |
На нашому заводі ми виробляємо вакуумні автоматичні вимикачі високої напруги для внутрішнього використання вже більше десяти років. У нас є звіти про типові випробування відповідно до IEC 62271-100. Ми маємо сертифікат ISO 9001 і ведемо детальні записи всіх перевірок. Наш проектний досвід включає розподільні підстанції в багатьох країнах. Наша команда післяпродажного обслуговування доступна для підтримки встановлення, введення в експлуатацію та обслуговування. Ми запрошуємо вас оцінити нас за цими критеріями та вважати нас вашим партнером із вакуумних вимикачів високої напруги для внутрішнього використання.

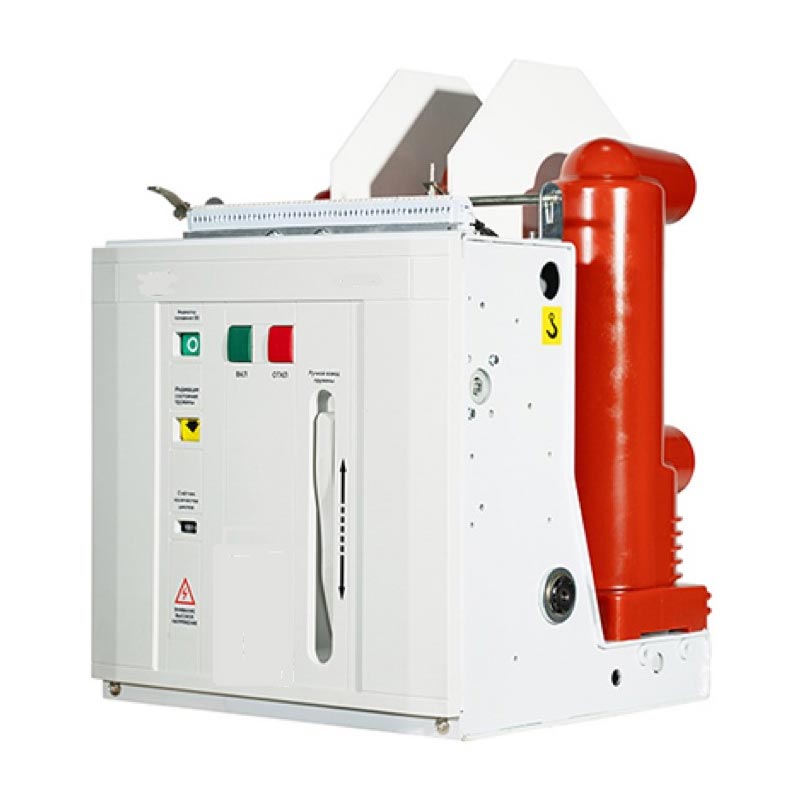

У наступній таблиці наведено ключові параметри продукції для наших вакуумних вимикачів високої напруги для внутрішнього використання. Ці вимикачі призначені для розподільних систем середньої напруги на напругу від 12 кВ до 40,5 кВ. Наша фабрика також може виготовляти індивідуальні вимикачі відповідно до конкретних вимог.
| Параметр | Діапазон специфікацій | Примітки |
| Номінальна напруга | 12 кВ, 24 кВ, 40,5 кВ | Вибрано для напруги системи |
| Номінальний струм | 630 A - 4000 A | Вибраний для струму навантаження |
| Струм відключення короткого замикання | 20 кА - 40 кА | Вибрано для рівня несправності |
| Час переривання | 50 мс - 80 мс | Відібрано для узгодження |
| Механічна витривалість | 10 000 - 30 000 операцій | Залежить від моделі |
| Робочий механізм | Пружина, магнітний привід | Вибрано для застосування |
| Ізоляція середня | Вакуум | Не вимагає обслуговування |
| Стандарти | IEC 62271-100, GB/T 1984 | Відповідність міжнародним стандартам |
| MOQ | 1 одиниця | При великих замовленнях можливий торг |
| Час виконання | 4-8 тижнів | Залежить від кількості та налаштування |
На нашому заводі ми виробляємо вакуумні вимикачі високої напруги для внутрішнього використання відповідно до цих та інших специфікацій. Ми можемо налаштувати напругу, струм, відключаючу здатність і робочий механізм відповідно до ваших конкретних вимог. Наша система контролю якості включає перевірку сировини, перевірку в процесі виробництва та остаточну перевірку перед відправленням. Наша мета — забезпечити наших клієнтів високоякісними вимикачами, які захищають їхні системи розподілу та забезпечують надійність мережі.
Питання 1: Чим вакуумний вимикач відрізняється від елегазового вимикача?
Відповідь: вакуумний вимикач використовує герметичний вакуумний переривник для гасіння дуги, тоді як елегазовий вимикач використовує газ гексафторид сірки. Вакуумні вимикачі зазвичай використовуються для пристроїв середньої напруги (до 40,5 кВ) і відомі своєю роботою без обслуговування та компактними розмірами. Елегазові вимикачі використовуються для вищих напруг і мають більший вплив на навколишнє середовище через потенціал глобального потепління елегазу. Для розподілу середньої напруги домінуючим вибором є вакуумний автоматичний вимикач.
Запитання 2: Який типовий час відключення для внутрішнього вакуумного вимикача?
Відповідь: Типовий час перемикання внутрішнього вакуумного вимикача високої напруги становить від 50 до 80 мілісекунд. Це включає час спрацьовування реле та час розмикання вимикача. Швидший час переривання доступний для програм, яким це потрібно. У Zhejiang Usune Electric Co., Ltd. наші вимикачі перевіряються, щоб перевірити, що їх час відключення відповідає зазначеним характеристикам.
Питання 3: Як часто необхідно проводити технічне обслуговування внутрішнього вакуумного вимикача?
Відповідь: Вакуумні автоматичні вимикачі для внутрішнього використання відомі своїми низькими вимогами до обслуговування. Вакуумний переривник герметичний і не потребує обслуговування. Робочий механізм слід перевіряти та змащувати кожні 3-5 років або після певної кількості операцій. Слід перевірити контакти на знос після серйозної несправності. Регулярний огляд і технічне обслуговування необхідні для забезпечення надійної роботи.
Питання 4: Чи можна використовувати вакуумний вимикач для комутації батареї конденсаторів?
Відповідь: Так, вакуумні вимикачі можна використовувати для перемикання батареї конденсаторів, але вони повинні бути спеціально розроблені для цього застосування. Перемикання батареї конденсаторів накладає особливі вимоги, включаючи здатність витримувати високі пускові струми та переривання без повторного перемикання. Наша фабрика може постачати вимикачі зі спеціальними контактами та конструкцією сопел для комутації конденсаторних батарей.
Запитання 5: Який типовий час виконання вакуумного вимикача для внутрішнього використання?
Відповідь: Типовий час виготовлення внутрішнього високовольтного вакуумного вимикача становить від 4 до 8 тижнів залежно від номінальної напруги, відключаючої здатності та вимог до налаштування. Для стандартних моделей час виконання замовлення може бути коротшим. У Zhejiang Usune Electric Co., Ltd. ми тісно співпрацюємо з нашими клієнтами, щоб виконувати їхні графіки проектів.
Вакуумні автоматичні вимикачі високої напруги для внутрішнього використання мають важливе значення для систем розподілу середньої напруги, оскільки вони забезпечують швидке усунення несправностей, захищають підключене обладнання та забезпечують робочу гнучкість, якої вимагають сучасні мережі. Вакуумний переривник забезпечує роботу без обслуговування та тривалий механічний термін служби, що робить його домінуючим вибором для внутрішнього розподільного пристрою. Для менеджерів із закупівель та інженерів комунального господарства вибір правильного вимикача є критичним рішенням, яке впливає на надійність і стабільність системи розподілу. Наша фабрика Zhejiang Usune Electric Co., Ltd. має досвід і можливості для виробництва вакуумних вимикачів високої напруги для внутрішнього використання, які відповідають найвибагливішим вимогам до середньої напруги. Ми використовуємо передову технологію вакуумних переривників, надійні робочі механізми та ретельні випробування, щоб переконатися, що наші вимикачі забезпечують надійну роботу.
Якщо ви будуєте нову розподільну підстанцію, модернізуєте існуючу лінійку розподільних пристроїв або шукаєте заміну вимикачів, ми запрошуємо вас зв’язатися з нами, щоб обговорити ваші вимоги. Ми можемо надати технічні дані, звіти про випробування типу та індивідуальні рішення. Наша прихильність до якості та задоволеності клієнтів зробила нас надійним партнером для комунальних підприємств у всьому світі.
Зв’яжіться з Zhejiang Usune Electric Co., Ltd. сьогодніщоб обговорити ваші вимоги до внутрішнього високовольтного вакуумного вимикача та дізнатися, як наші вимикачі можуть захистити вашу розподільну систему середньої напруги.
-
