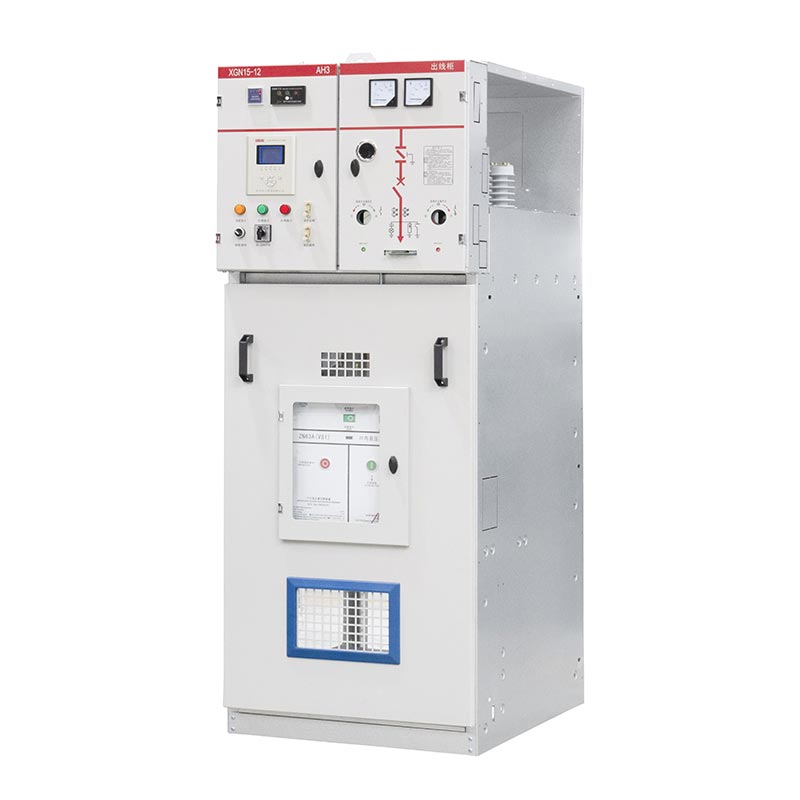

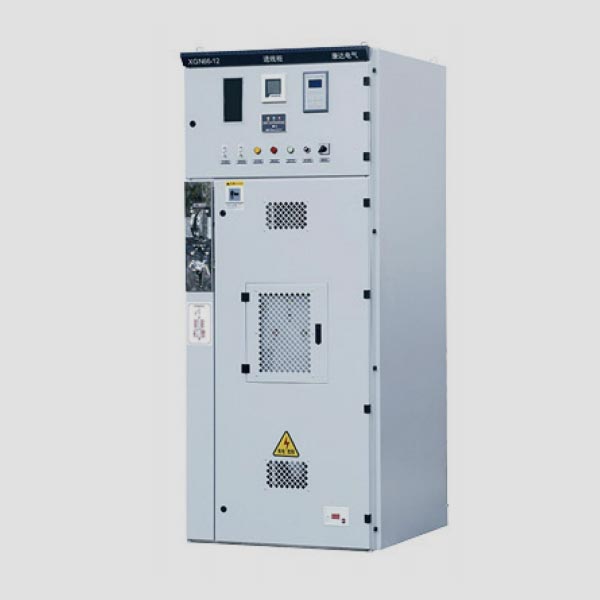

Usune XGN66-12 коробчастого типу з фіксованим замкнутим кільцевим ізольованим повітрям основним блоком Rmu є професійним трифазним змінним струмом у металевому корпусі розподільний пристрій підходить для Трифазна система змінного струму 3,6 ~ 36 кВ 50/60 Гц як пристрій для отримання та розподілу електроенергії, вона використовується для частий робочих місць і для реконструкції розподільних пристроїв, обладнаних масляним вимикачем. Система шин складається з одиночних автобус система та система однієї секції шини. Виконує функції прийому, розподілу, контролю та захисту електроенергії. Пройшовши суворі випробування типу IEC, фабрика має надійні системи управління ISO 9001, ISO 14001 та ISO 45001 для забезпечення стабільність продукту.
Як професійний постачальник обладнання для електропостачання та розподілу, Usune дотримується «якість перш за все, технологічно керований». Кільцевий головний блок із повітряною ізоляцією Rmu охоплює стандартні конфігурації та пропонує індивідуальні налаштування рішення для задоволення різноманітних потреб проекту.
Розподільні пристрої низької напруги
Розподільні пристрої середньої напруги
Розподільний пристрій має конструкцію коробчатого типу в металевому корпусі, виготовлену шляхом згинання та зварювання кутника, сталевої сталі та тонкої сталь пластини.
Всередині шафи встановлений вентиляційний канал, встановлений припливний вентилятор у нижній частині шафи, а у верхній частині встановлено витяжний вентилятор кабінет. Трансформатори і вводи кріпляться гнутими пластинами з пластини з нержавіючої сталі, що вирішує проблему підвищення температури під високою поточний.
Він оснащений автоматичним вимикачем для захисту виходу генератора всередині. Це так встановлюється на колісну раму в підвішеному вигляді, а рама закріплюється на ст дно шафи. Його можна вийняти з шафи для обслуговування.
Роз'єднувач використовує черв'ячне колесо та черв'ячний механізм приводу, що вимагає невеликої робочої сили і має функцію самоблокування.
Існують механічні та електричні блокування між роз’єднувачем і автоматичним вимикачем, який є a розумна і надійна конструкція.
Щоб відповідати вимогам великого номінального значення струму, номінальний струм може досягати 5000 А.
Вакуумний вимикач має інтегровану конструкцію і оснащений спец пружинний механізм приводу. Він має повні робочі функції, високу надійність, передовий і розумний дизайн, і низький рівень обслуговування. Цей автоматичний вимикач середньої напруги має високу відключаючу здатність, високу вмикаючу здатність і динамічність показники термічної стабільності.
Основний ланцюг використовує мідні шини, які розміщуються вертикально, щоб покращити пропускну здатність по струму. The вхідні і методи вихідної лінії різноманітні і можуть бути обрані за різними схемами або налаштовані під конкретні проекти.
● Температура навколишнього середовища: максимум +40°C, мінімум -15°C;
● Висота: не більше 1000м;
● Відносна вологість: середньодобова не більше 95%, середньомісячна не більше 90%;
● Магнітуда землетрусу: 8 або менше;
● Немає ризику пожежі чи вибуху, серйозного забруднення, хімічної корозії та сильної вібрації.
Завдяки відмінним характеристикам розподільні пристрої головного блоку кільцевого типу з повітряною ізоляцією широко використовуються в енергетиці (електростанції, вітроелектростанції), промислові (металургія, нафтохімія) та комерційно-цивільні (висотні будівлі, аеропорти, лікарні) галузі, забезпечення стабільного живлення електрообладнання.
Як професійний виробник, Usune має повну систему досліджень і розробок, виробництва та продажів. Цей зірковий продукт популярний у вдома та за кордоном, завойовуючи визнання клієнтів надійною якістю та продуманим обслуговуванням.
| немає | Пункт | одиниця | Технічний параметр |
| 1 | Номінальна напруга | кВ | 3.6, 7.2, 12 |
| 2 | Номінальний струм | A | 630, 1250 |
| 3 | Номінальний струм відключення короткого замикання | кА | 20, 25, 31,5 |
| 4 | Номінальний струм короткого замикання | кА | 50, 63, 80, |
| 5 | Номінальний короткочасний витримуваний струм (4 с ефективне значення) | кА | 20, 25, 31,5, |
| 6 | Номінальний піковий струм (пік) | кА | 50, 63, 80, |
| 7 | Витримує напругу 1 хв | кВ | 42 |
| 8 | Витримувана напруга грозового імпульсу | кВ | 75 |
| 9 | Витримувана напруга допоміжного кола протягом 1 хв | кВ | 2 |
| 10 | Рівень захисту | IP3X | |

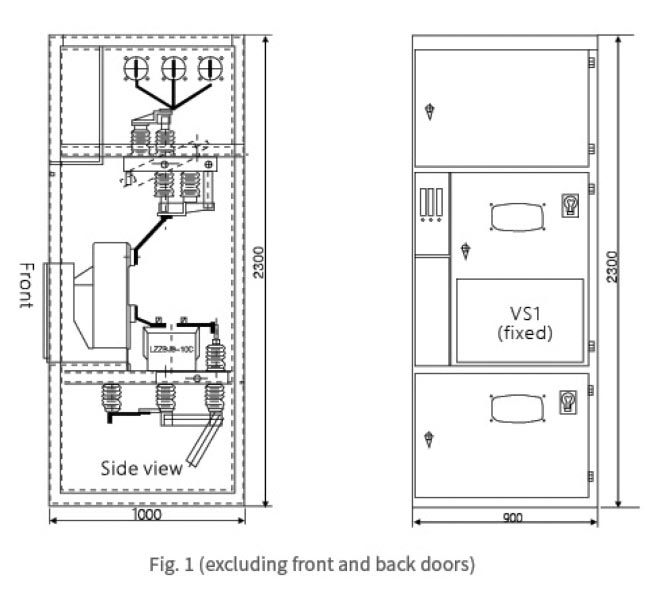

| 11 | Габаритний розмір (кабельний вихід Ш×Г×В) | мм | 900×1000×2200 |
Фабрика, ми можемо гарантувати, що наша ціна є розумною та конкурентоспроможною.
Зазвичай ми надаємо пропозицію протягом 24 годин після отримання вашого запиту.
Так, звичайно, ми приймаємо OEM.
Термін виконання залежить від замовленої кількості, зазвичай протягом 15-20 днів після отримання платежу.
Усю продукцію буде перевірено, починаючи з аксесуарів, і буде проведено звичайні випробування перед від'їздом наша фабрика.
Зробіть фотографії або відео проблем із якістю та надішліть нам для нашої перевірки та підтвердження, і ми зробимо задоволене рішення для вас протягом 1-3 днів.
12 місяців з дати відправлення.
● Ми спеціалізуємося на цій галузі більше 14 років і маємо досвідчену команду досліджень і розробок, яка розробляє дизайн
та розробки для кожного проекту на основі особливих вимог замовника.
● Ми маємо надзвичайно сувору процедуру контролю якості від компонентів до готової продукції.
● Стабільний термін виготовлення протягом 15-20 днів.
● У нас є повний набір звітів про випробування продуктів.
● Надається одноетапне рішення.
