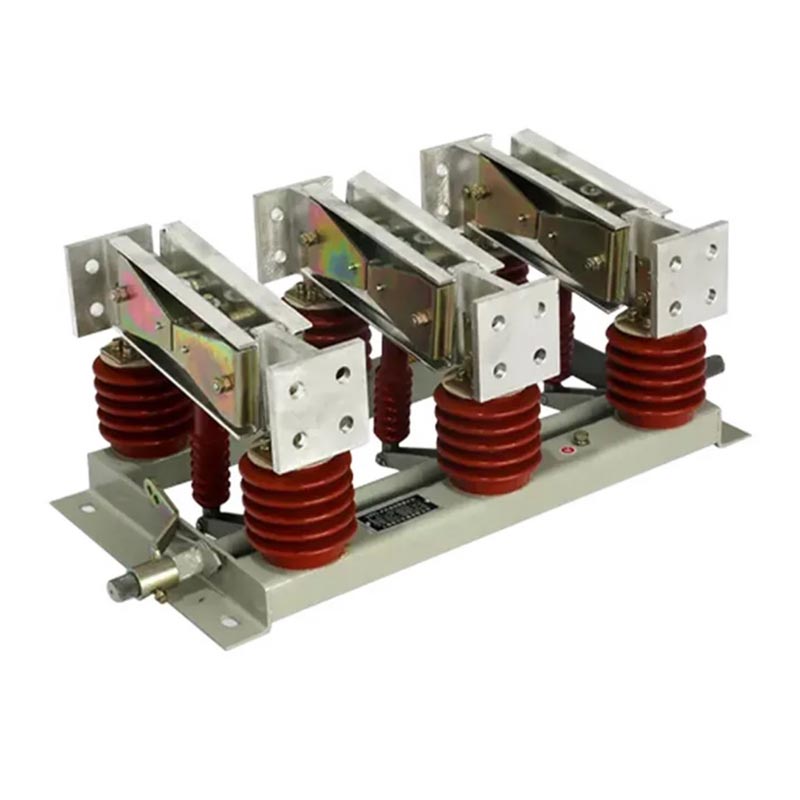

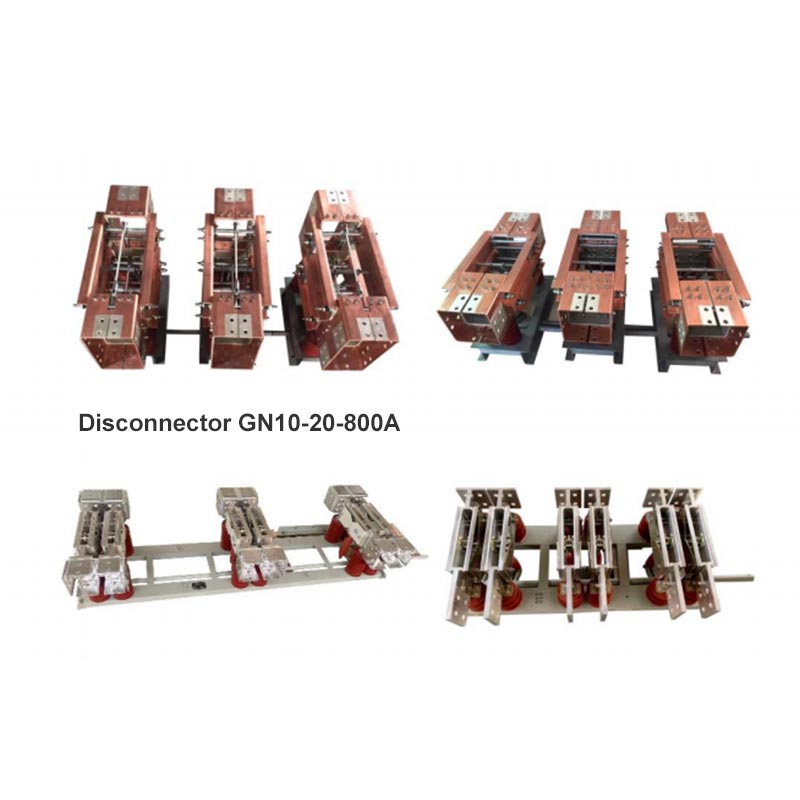

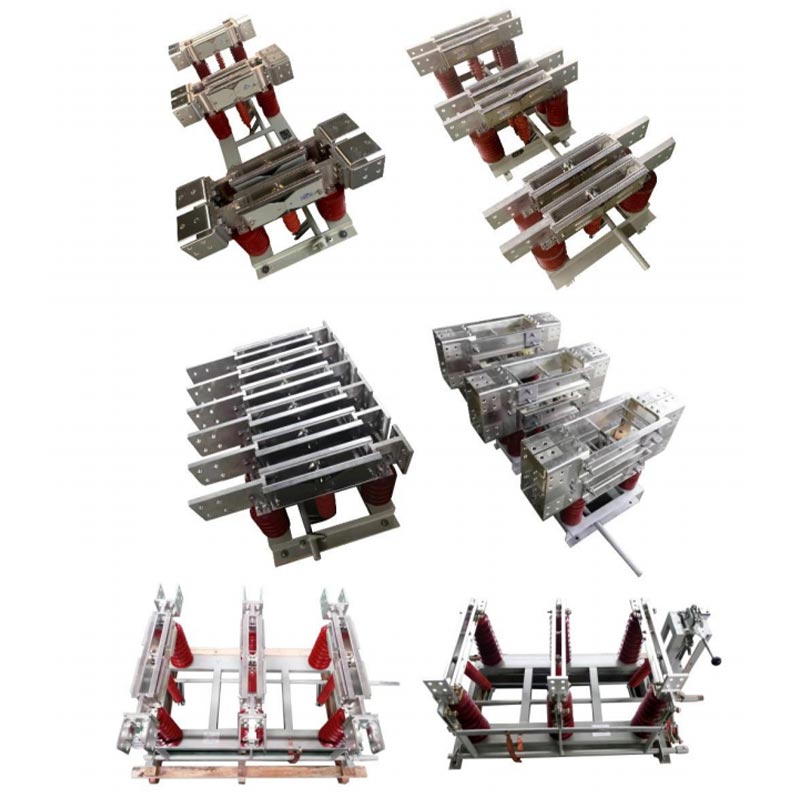

Ізоляційний вимикач внутрішнього типу

Ізоляційний вимикач внутрішнього типу серії GN — це комутаційний пристрій без навантаження, спеціально розроблений для внутрішнього використання високовольтні системи. Він забезпечує фізичне відключення живлення, забезпечуючи видимий ізоляційний проміжок, що робить його важливий пристрій для безпечного обслуговування електричного обладнання та систем.

Конструктивні особливості

1. Модульна конструкція: складається з трьох незалежних однополюсних блоків, які можна гнучко комбінувати в триполюсний інтегрована структура, адаптована до різних сценаріїв встановлення.

2. Сильнострумова система провідності: використовує високоміцні контакти з мідного сплаву, що забезпечує чудову провідність і термостійкість, здатна витримувати тривалу роботу при струмах до 10000А.

3. Надійна ізоляція: оснащено високоякісними ізоляторами проти забруднення, придатними для класу III та IV забруднення середовищ.

4. Додатковий вимикач заземлення: деякі моделі інтегрують вимикач заземлення, що забезпечує безпечне заземлення ізоляції схеми та підвищення безпеки експлуатації.

Опис моделі

Застосовні стандарти

Як професійний постачальник високовольтного електричного обладнання, Usune суворо дотримується національних і промислових норм стандарти для забезпечення якості та безпеки продукції:

- GB 1985-2014 "Високовольтні роз'єднувачі змінного струму та заземлювачі"
- GB/T 11022-2011 «Загальні технічні вимоги до стандартів високовольтної розподільчої апаратури та апаратури керування»
- DL/T 486-2010 "Технічні умови замовлення роз'єднувачів змінного струму високої напруги та заземлювачів"
- DL/T 593-2006 "Технічні вимоги до високовольтної розподільчої апаратури"

Технічні параметри

1. Характеристики напруги та струму

- Номінальна напруга: 12 кВ, 20 кВ, 35 кВ
- Номінальний струм: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Номінальний короткочасний струм: максимум 80 кА

2. Категорії продуктів

- За призначенням: без заземлення, з одним заземленням, через стінку
- За способом роботи: ручний, електричний (опціонально)

Умови використання

Ізоляційний вимикач внутрішнього типу підходить для важких промислових умов і має широкі можливості адаптації:

1. Температура навколишнього середовища: -50 ℃ ~ +50 ℃
2. Висота: ≤2000 м (висота ≥2500 м може бути налаштована для підвищення адаптивності)
3. Тиск вітру: ≤700 Па (еквівалентно швидкості вітру ≤34 м/с)
4. Сейсмічна інтенсивність: ≤8
5. Товщина глазурі: ≤20 мм
6. Рівень забруднення: III, IV клас
7. Середовище встановлення: відсутність займистих або вибухових небезпек, відсутність хімічної корозії та сильна вібрація

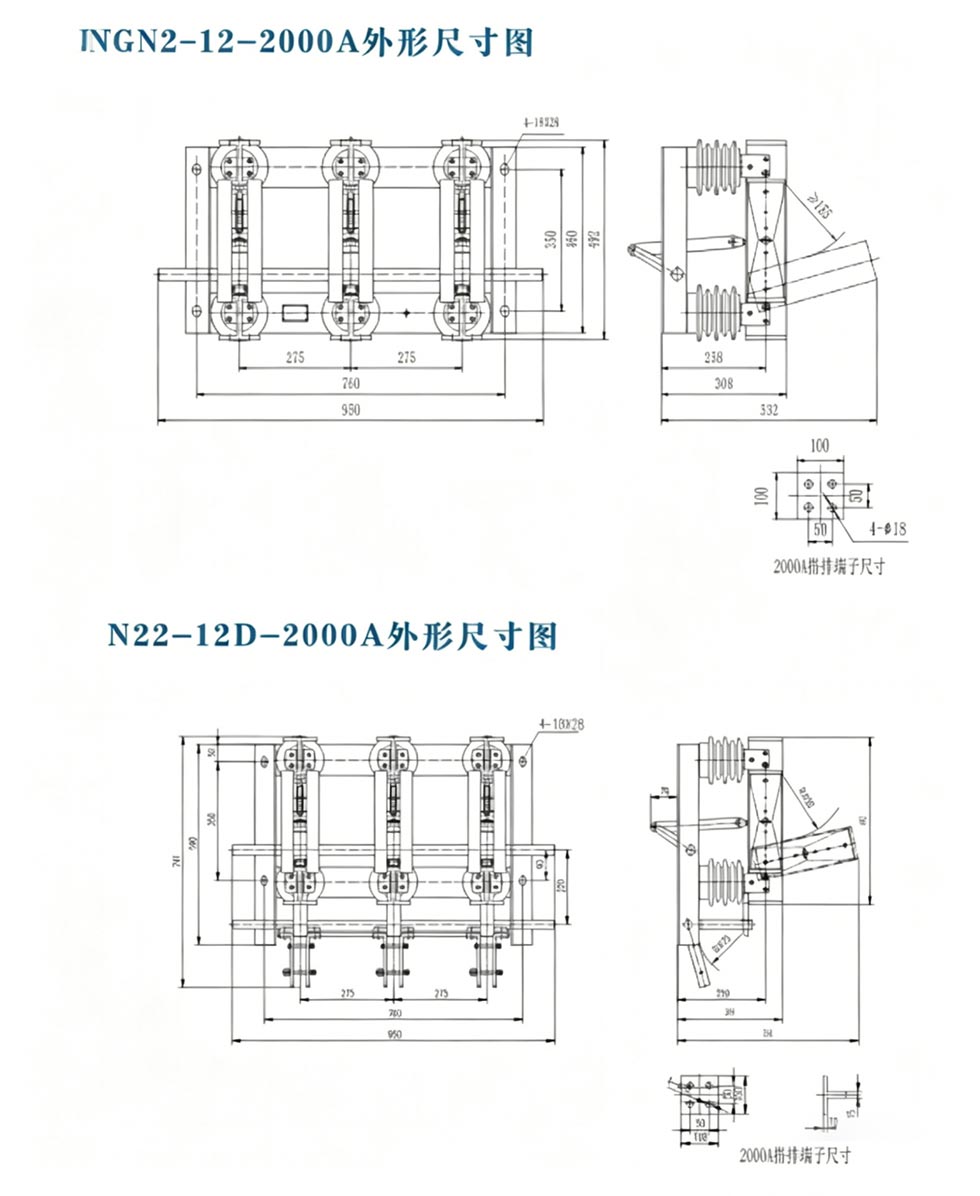

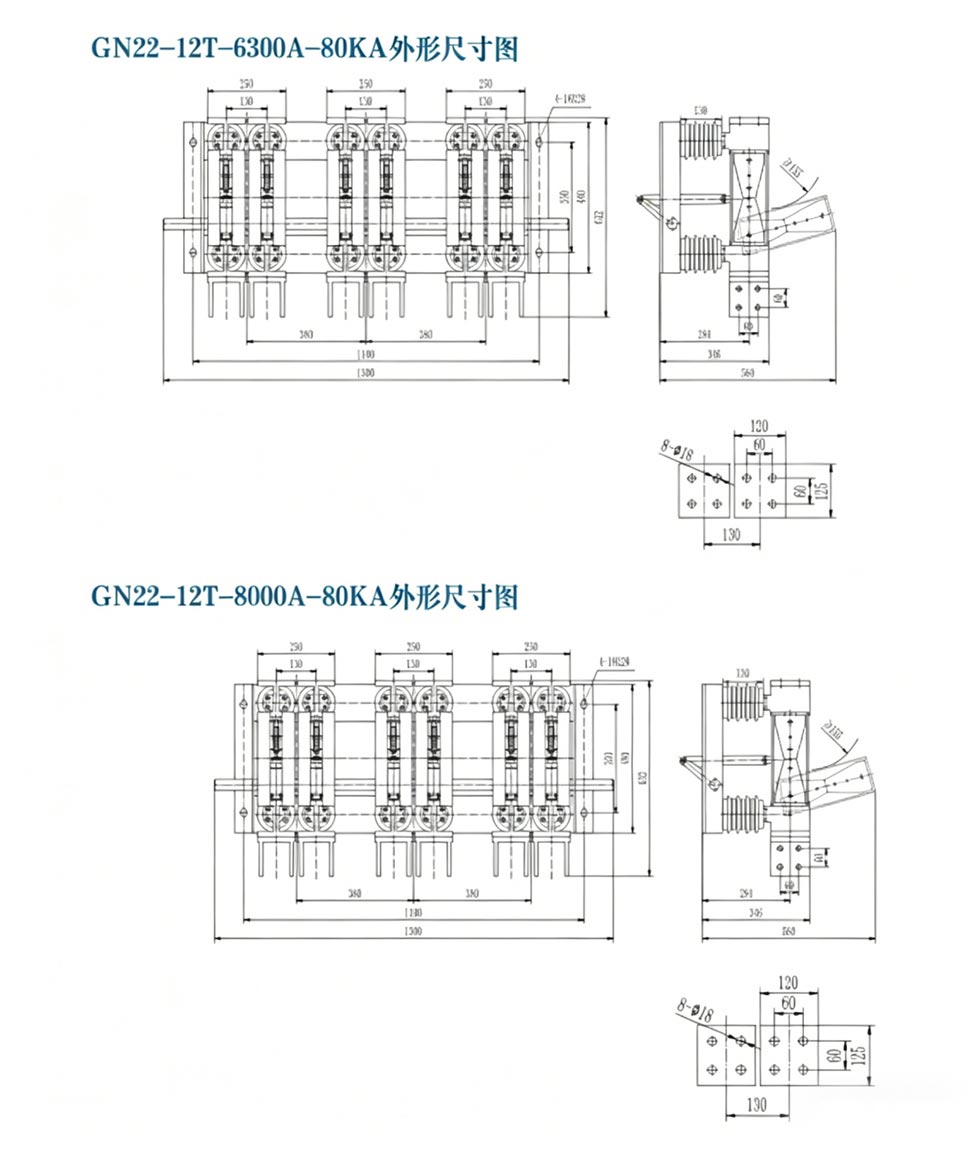

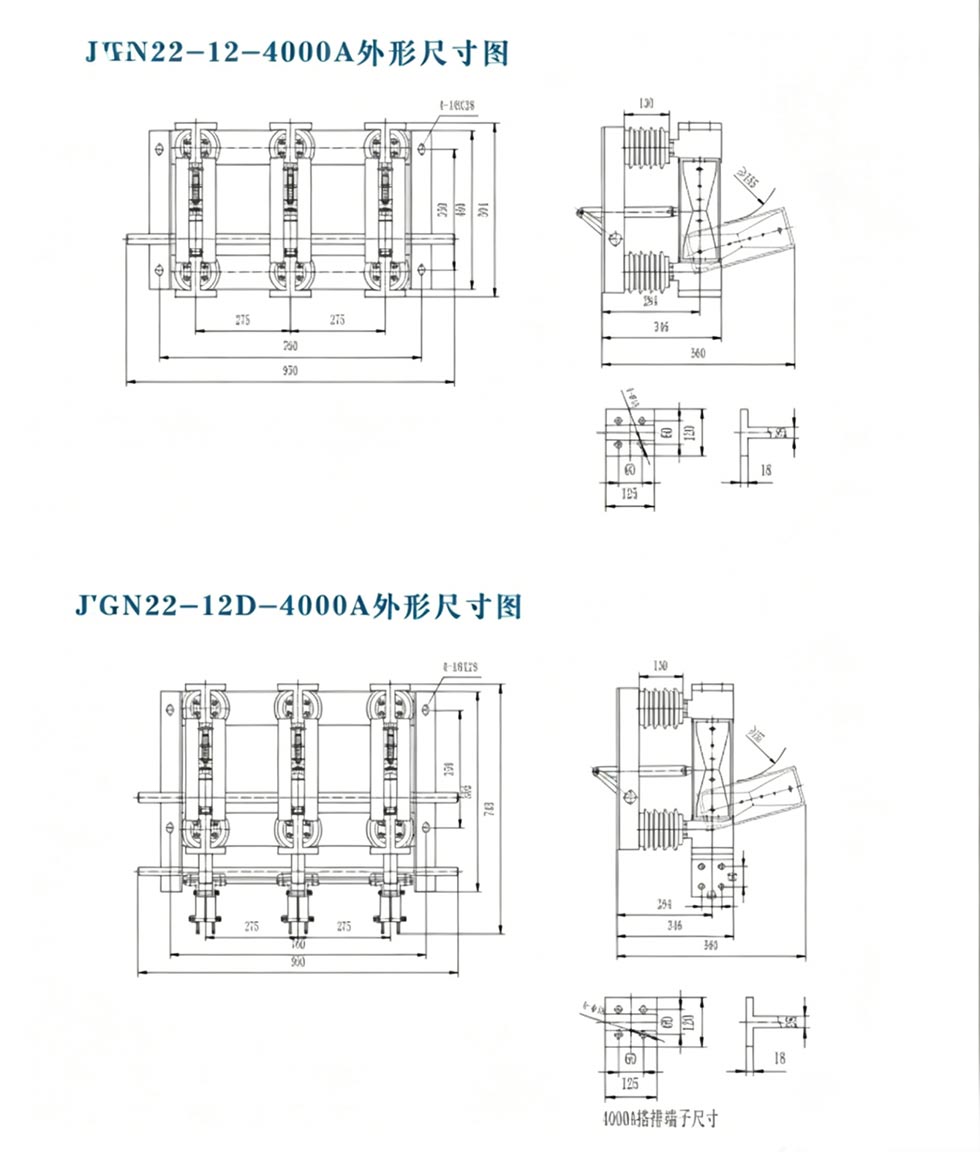

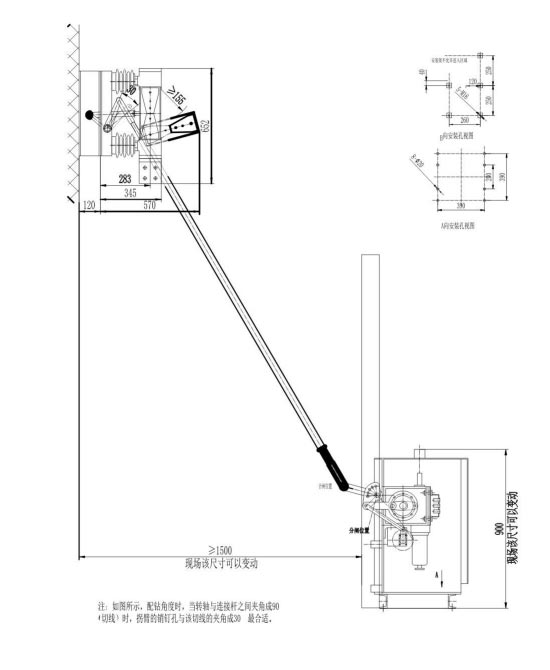

Зовнішній розмір

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

Практичне застосування

Випадок: великому металургійному заводу в Східному Китаї потрібно було оснастити вихідну систему генератора 20 кВ ізоляцією від сильного струму обладнання. Середовище заводу було суворим (висока запиленість, IV клас забруднення) і передбачало високі вимоги до струму (8000A), висуваючи жорсткі вимоги до надійності обладнання. Зрештою, фабрика вибрала Usune Роз'єднувач GN□-20DW/8000-80. Основними причинами були його стійкий до забруднення дизайн, адаптація до класу IV забруднене середовище, номінальний струм 8000 А, що відповідає вихідному навантаженню генератора, і вбудований вимикач заземлення забезпечення безпеки технічного обслуговування. З моменту введення в експлуатацію в 2023 році обладнання стабільно працювало більше двох років, забезпечення надійної ізоляції при щомісячному обслуговуванні, виключення ризику ураження електричним струмом. The ізолятори, стійкі до забруднення, не мають очевидних слідів старіння або розряду, що значно скорочує технічне обслуговування частоти та вартості, доводячи, що роз’єднувач серії Usune GN є ідеальним вибором для важких навантажень промислові енергосистеми.

FAQ

Q1: Яка основна різниця між роз’єднувачем і вимикачем навантаження?

A1: Роз'єднувач - це комутаційний пристрій без навантаження без можливості гасіння дуги; до нього лише звикли ізолюйте ланцюг після того, як автоматичний вимикач відключить навантаження. Вимикач навантаження може відключити певне навантаження поточний. Роз’єднувач серії GN забезпечує видимий ізоляційний зазор, забезпечуючи абсолютну безпеку під час обслуговування.

Питання 2: Чи може ізолятор внутрішнього типу серії GN нормально працювати на висоті (≥2500 м)?

A2: Так. Стандартна модель підходить для висот ≤2000 м. Для висот ≥2500 м Usune може покращити ізоляцію та механічні характеристики відповідно до потреб користувача для забезпечення стабільної роботи обладнання.

Q3: Яке обслуговування потрібне для вимикачів серії GN?

A3: Регулярне технічне обслуговування включає: (1) перевірку ізоляторів на наявність тріщин і слідів розряду; (2) Випробування контактного тиску і температура (≤70 ℃ при номінальному струмі); (3) Перевірка цілісності вимикача заземлення та пристрою блокування; (4) Регулярне змащування робочого механізму. Правильний догляд гарантує термін служби 20-30 років.

Ізоляційний вимикач внутрішнього типу серії Usune GN поєднує передову технологію, надійну роботу та широку адаптивність, що робить його кращим продуктом для великих електростанцій, сталеливарних заводів і промислових енергетичних систем. як провідний виробник високовольтної електротехнічної промисловості Китаю, Zhejiang Usune Electric Co., Ltd., покладаючись на його професійна науково-дослідна команда, сувора система контролю якості та багатий досвід проектів надає користувачам високоякісні продукти та індивідуальні рішення. Незалежно від того, чи йдеться про нові проекти чи оновлення обладнання, він може забезпечити безпечне, стабільний і ефективний захист ізоляції живлення.
