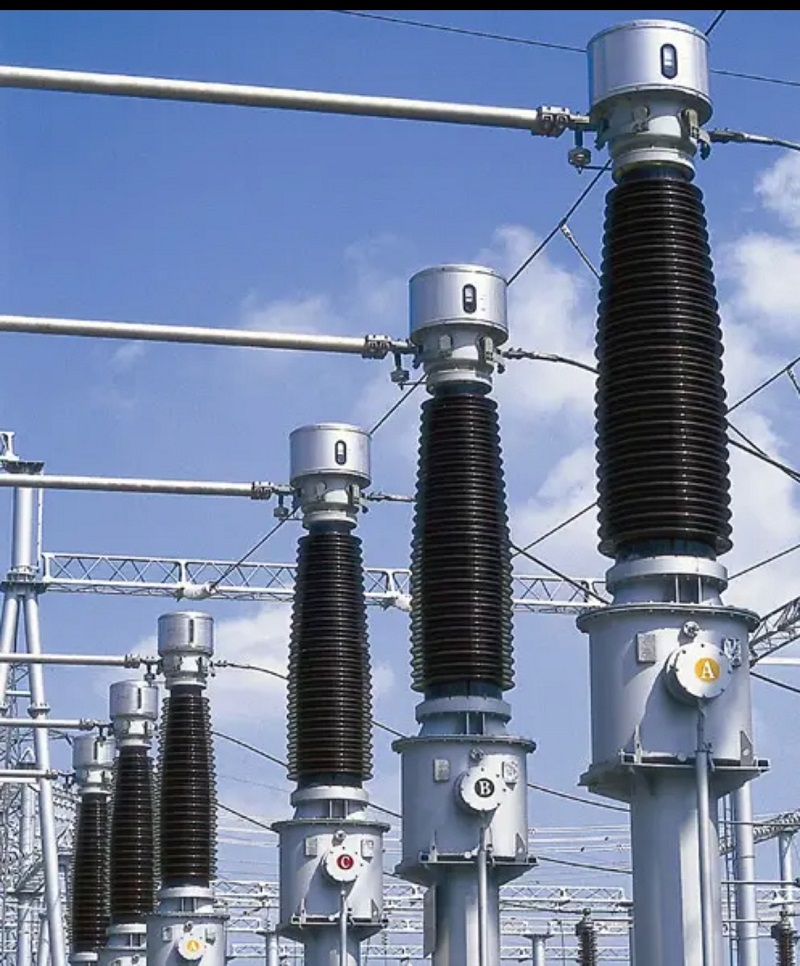

Трансформатор струму ЛБ6-110кВце трансформатор струму високої напруги, призначений для вимірювання струму, обліку енергії та релейного захисту в системах живлення змінного струму 110 кВ. Підходить для електричних мереж 50 Гц і 60 Гц, цей трансформатор забезпечує стабільну продуктивність і високу точність вимірювань для підстанцій, систем передачі електроенергії та промислових енергетичних установок.
Завдяки вдосконаленій технології масляної ізоляції та повністю герметичній структурі трансформатор струму LB6-110kV забезпечує чудову електричну ізоляцію, надійну роботу та тривалий термін служби за вимогливих умов роботи під високою напругою.
Трансформатор струму серії LB6-110kV має професійну конструкцію для високовольтних систем живлення. Модель продукту відображає його ключові технічні характеристики:
Трансформатор оснащений декількома вторинними обмотками, включаючи одну вимірювальну обмотку з класом точності 0,5 і три обмотки захисту. Конфігурація кількох вторинних обмоток забезпечує надійне вимірювання струму та функції захисту для різних вимог енергосистеми.
Трансформатор струму ЛБ6-110кВпідтримує кілька конфігурацій коефіцієнта струму шляхом зміни способу підключення зовнішнього з’єднувального елемента на масляному консерваторі. При послідовному з’єднанні коефіцієнт струму становить a/c, тоді як паралельне з’єднання забезпечує коефіцієнт струму 2*a/c.
Ця гнучка конструкція дозволяє одній моделі трансформатора адаптуватися до різних робочих вимог, зменшуючи витрати на заміну обладнання та підвищуючи універсальність застосування у високовольтних системах живлення.
Трансформатор струму LB6-110kV призначений для надійної роботи в різних умовах навколишнього середовища:
Для застосувань з нижчими температурами або особливими екологічними вимогами індивідуальні рішення можна обговорити з виробником відповідно до умов проекту.
Трансформатор струму LB6-110kV має масляну структуру, що складається з паливного бака, корпусу трансформатора, порцелянової втулки, масляного консерватора та розширювача. Корпус трансформатора занурений в ізоляційне масло та містить первинну та вторинну обмотки, призначені для стабільної електричної роботи.
Первинна обмотка має U-подібну структуру. Основна система ізоляції використовує ємнісну технологію масляно-паперової ізоляції з кількома ємнісними екранами, розташованими між шарами ізоляції. Внутрішній екран підключається до високого потенціалу, тоді як зовнішній екран заземлений, покращуючи ефективність ізоляції та безпеку експлуатації.
Провід первинної обмотки розділений на дві секції з чотирма висновками, підключеними до масляного консерватора. Коефіцієнт струму можна регулювати за допомогою зміни зовнішньої проводки, що забезпечує гнучкі параметри конфігурації.
Вторинна обмотка встановлена на опорі нижче первинної обмотки. Усі вторинні клеми та клеми зовнішнього екрану підключаються до розподільної коробки на баку трансформатора, що забезпечує зручне встановлення та обслуговування.
Трансформатор струму LB6-110kV має практичну конструкцію з’єднання із затискачами зовнішньої проводки, встановленими в нижній частині розподільної коробки. Болти заземлення передбачені як на розподільній коробці, так і на паливному баку, що забезпечує надійне заземлення вторинної обмотки та всієї конструкції трансформатора.
Трансформатор приймає характеристики зниження полярності. Коли первинний струм тече від P1 до P2, вторинний струм тече через зовнішнє коло від S1 до S2 або S3, забезпечуючи точну передачу струму для систем вимірювання та захисту.
Завдяки високовольтній продуктивності та надійним функціям захисту трансформатор струму LB6-110kV широко використовується в:
Трансформатор струму LB6-110kV поєднує в собі точні вимірювання, надійну ізоляцію, гнучкий дизайн коефіцієнта струму та низьку експлуатацію. Його повністю герметична масляна структура забезпечує стабільну роботу в середовищах високої напруги, що робить його надійним рішенням для сучасних енергетичних систем, які потребують безпечної та безперервної роботи.
