Сучасний виробник вимірювальних трансформаторів

Вимірювальні трансформаториє спеціалізованими прецизійними пристроями для систем живлення змінного струму високої напруги, які діють як «сенсорні нерви» електромережі. Їх основний принцип полягає в перетворенні потужності високої напруги та сильного струму в стандартні сигнали низької напруги та слабкого струму, які розпізнає вторинне обладнання. Це забезпечує точні дані для вимірювання потужності, вимірювання енергії, моніторингу системи та релейного захисту, а також забезпечує електричну ізоляцію між первинним високовольтним контуром і вторинним низьковольтним контуром керування, захищаючи обладнання та безпеку обслуговуючого персоналу.

Усунеспеціалізується на дослідженні та розробці та виробництві високовольтних вимірювальних трансформаторів, пропонуючи індивідуальні продукти для висотних і стійких до забруднення застосувань. Їх рівні напруги повністю охоплюють основні умови високовольтної електромережі, включаючи 110 кВ, 126 кВ, 145 кВ, 154 кВ і 170 кВ, адаптовані до різних сценаріїв розподілу високої та низької напруги.

Класифікація продукту та основні характеристики

Вимірювальні трансформатори Usune в основному поділяються на дві категорії: трансформатори струму (CT) і трансформатори напруги (VT). Ці два типи продуктів мають чітке функціональне позиціонування та взаємодоповнюючі сценарії застосування, всебічно задовольняючи експлуатаційні потреби високовольтних енергосистем за будь-яких умов експлуатації.

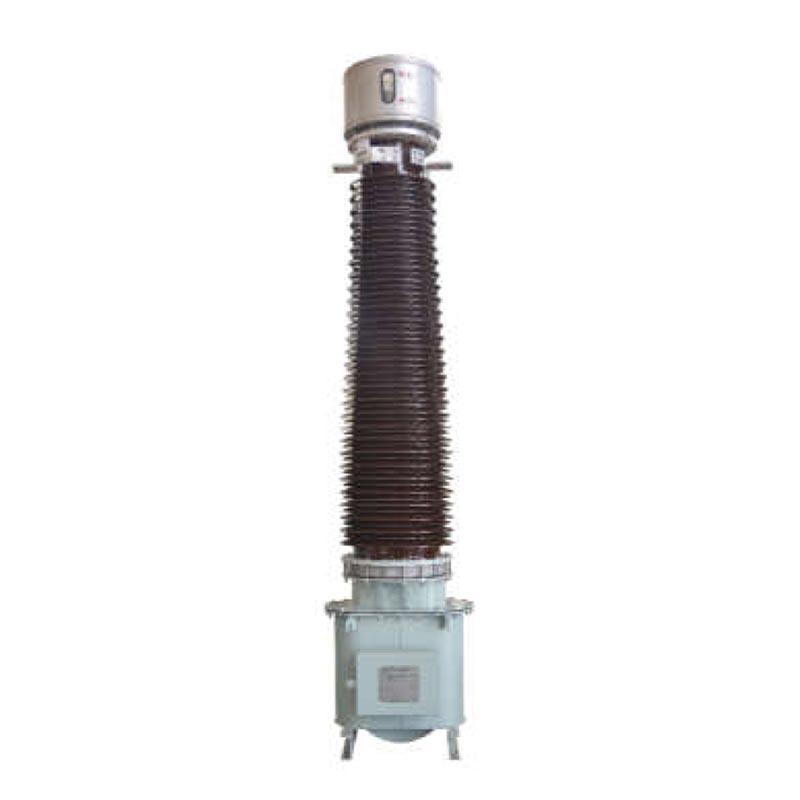

1. Трансформатор струму (CT)

1.1 Визначення та основні функції

Трансформатори струму можуть зменшувати високі первинні струми в електромережі, щоб перетворювати їх у стандартні вторинні струми 1 А або 5 А. Вони в основному використовуються для виявлення струму, вимірювання енергії, захисту від надточного струму та замикання на землю, точного фіксування коливань струму в електромережі та швидкого запуску захисних дій під час збоїв для забезпечення безпеки електромережі.

1.2 Основні характеристики продукту

• Стандарти безпеки: розімкнуті ланцюги у вторинній ланцюзі суворо заборонені, що ефективно запобігає пошкодженню обладнання та нещасним випадкам, спричиненим перевантаженнями високої напруги.
• Точність і стабільність: висока точність вимірювань і чудова характеристика перехідних процесів, що підходить для точного вимірювання та надійного захисту в складних умовах електромережі.
• Різноманітний асортимент продукції: охоплює зовнішні типи із зануреним у масло, сухим типом і з елегазовою ізоляцією, що підходить як для внутрішніх, так і для зовнішніх звичайних і спеціальних сценаріїв розподілу електроенергії.

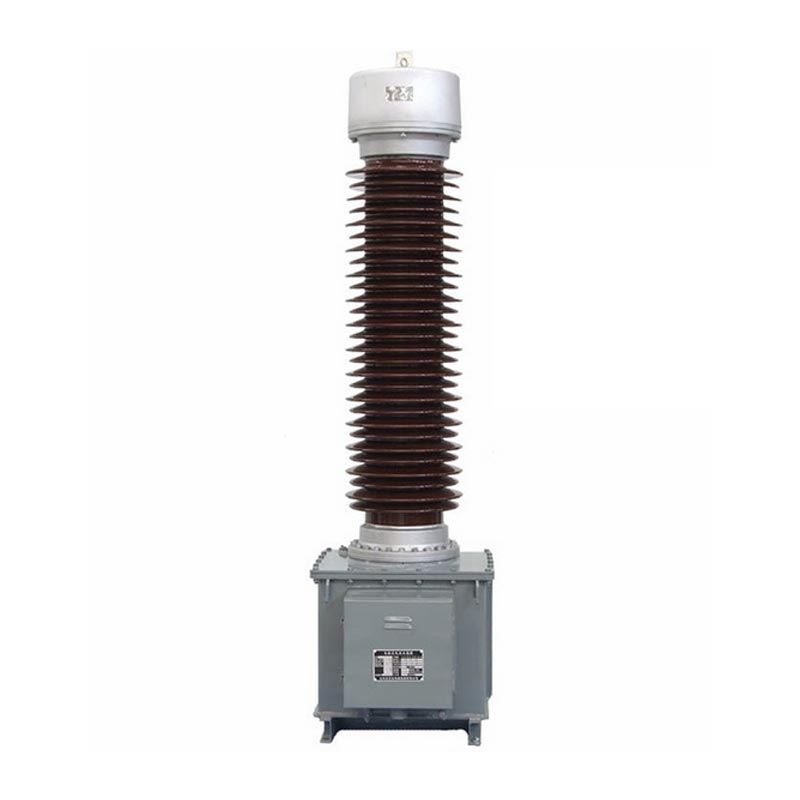

• Зрілий і надійний: основний зовнішній трансформатор струму з масляно-паперовою ізоляцією серії LB6 був перевірений численними інженерними проектами, демонструючи стабільну продуктивність і широке застосування.

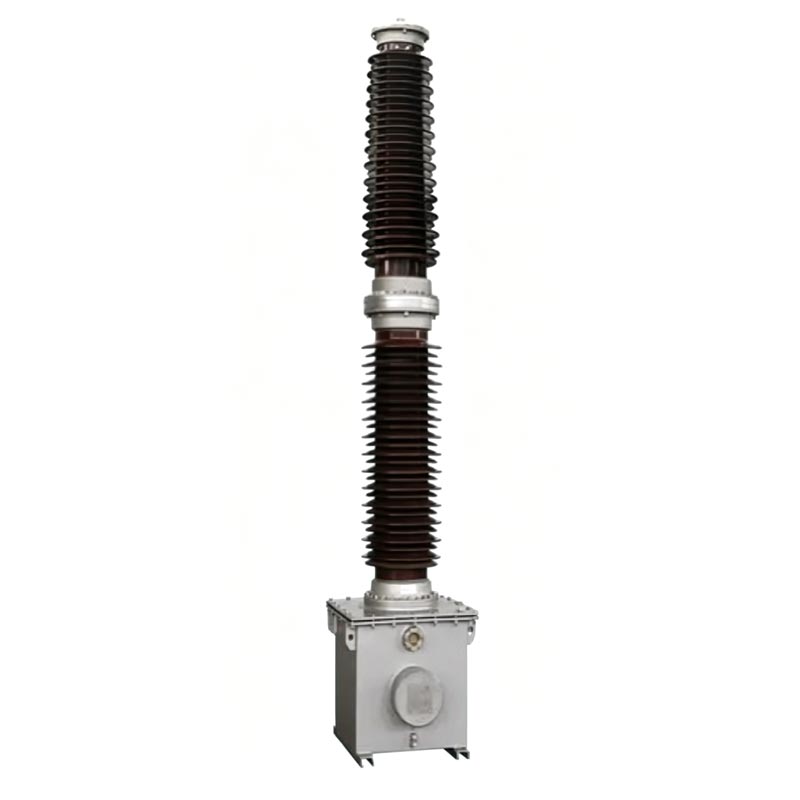

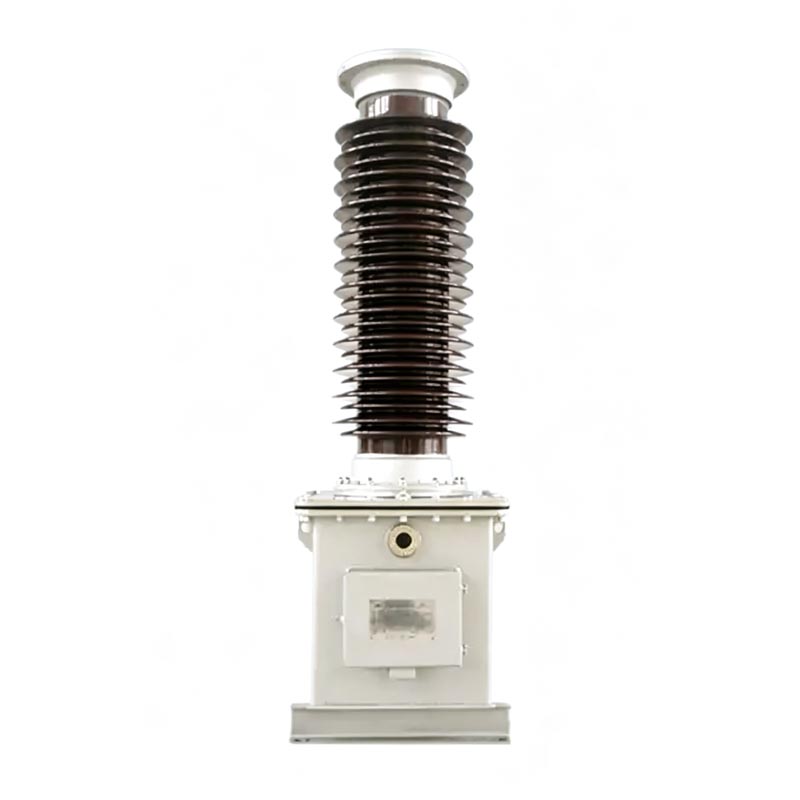

2. Трансформатор напруги (VT)

2.1 Визначення та основні функції

Трансформатори напруги перетворюють напругу високовольтної мережі в стандартну вторинну напругу 100 В або 100/√3 В, забезпечуючи точні сигнали напруги для вимірювання напруги в мережі, вимірювання енергії, моніторингу напруги та захисту від несправностей, підтримуючи стабільність напруги в системі розподілу.

2.2 Класифікація продукту та характеристики

Трансформатори напруги Usune поділяються на два основних типи, які підходять для різних рівнів напруги та сценаріїв застосування:

• Електромагнітний трансформатор напруги (EVT): використовує традиційну котушку індуктивності, просту конструкцію та стабільну роботу, підходить для систем середньої та низької напруги;
• Ємнісний трансформатор напруги (CVT): складається з ємнісного дільника напруги та електромагнітного блоку, широко використовується в зовнішніх мережах високої напруги 35 кВ ~ 550 кВ. На додаток до основних функцій вимірювання та захисту, його також можна використовувати як розділовий конденсатор для зв’язку по лінії електропередач. Флагманський ємнісний трансформатор напруги серії TYD користується надзвичайно високим визнанням у галузі.

2.3 Основні характеристики продукту

• Стандарти безпеки: коротке замикання суворо заборонено на стороні вторинної обмотки, щоб забезпечити вихід стабільного сигналу напруги;
• Точне вимірювання: стабільне співвідношення напруги та мінімальна похибка фази забезпечують точні та надійні дані вимірювання потужності та моніторингу;
• Антирезонансна конструкція: оснащено спеціальним пристроєм придушення ферорезонансу для усунення резонансних несправностей системи та забезпечення тривалої стабільної роботи обладнання.

Умови експлуатації та стандарти

1. Застосовні умови експлуатації

Трансформатор Usune Instrument розроблений для суворих зовнішніх і промислових умов, з високою адаптивністю до навколишнього середовища. Стандартні робочі параметри такі:

• Номінальна частота: 50 Гц/60 Гц, сумісна з основними частотами глобальної електромережі;
• Температура навколишнього середовища: -40℃~+45℃, що відповідає високим і низьким температурам і екстремальним сезонним умовам;
• Висота встановлення: стандартні моделі підходять для територій на висоті 1000 м і нижче; доступні індивідуальні високогірні моделі;
• Здатність запобігати забрудненню: підтримує налаштування для різних рівнів забруднення, підходить для складних зовнішніх середовищ, таких як прибережні зони, промисловий пил і корозійне середовище.

2. Стандарти виконання

Від проектування та виробництва до тестування наша продукція суворо відповідає міжнародним і національним офіційним стандартам, забезпечуючи надійну та відповідну якість:

• Міжнародні стандарти: стандарти серії IEC 60044
• Національні стандарти: стандарти серії GB/T 20840

FAQ

Q1: Які основні заборони безпеки для вимірювальних трансформаторів струму та напруги?

A1: Обидва типи вимірювальних трансформаторів мають суворі процедури безпеки. Розімкнуті ланцюги суворо заборонені у вторинній ланцюзі трансформаторів струму (СТ), інакше буде генеруватися надмірно висока напруга, що спричинить перегорання обладнання та ураження електричним струмом. Короткі замикання на вторинній стороні трансформаторів напруги (ТН) суворо заборонені, щоб уникнути перевантаження обладнання, перегріву та збоїв у електромережі. Щоденне технічне обслуговування повинно проводитися суворо згідно з правилами.

Q2: У яких сценаріях підходять ємнісні (CVT) і електромагнітні (EVT) трансформатори напруги відповідно?

A2: Електромагнітні трансформатори напруги (EVT) є простими за структурою, економічно ефективними та стабільними в роботі, придатними для звичайних систем розподілу електроенергії середньої та низької напруги; ємнісні трансформатори напруги (CVT) мають сильнішу витримку напруги та здатність запобігати перешкодам, спеціально розроблені для зовнішніх електромереж високої напруги 35 кВ ~ 550 кВ. Окрім вимірювання та захисту, вони також можуть використовуватися для зв’язку з лініями електропередач, що робить їх кращим обладнанням для відкритих підстанцій високої напруги.

Q3: Чи можна трансформатори Usune Instrument адаптувати до високогірних та сильно забруднених середовищ?

A3: Так. Стандартні моделі підходять для висот 1000 м і нижче. Для висотних сценаріїв доступні розширені висотні налаштовані версії. Крім того, продукти з різними рівнями забруднення можна налаштувати для таких умов, як прибережні соляні бризки, промисловий пил і хімічна корозія, забезпечуючи тривалу стабільну та безпечну роботу обладнання в екстремальних умовах.
