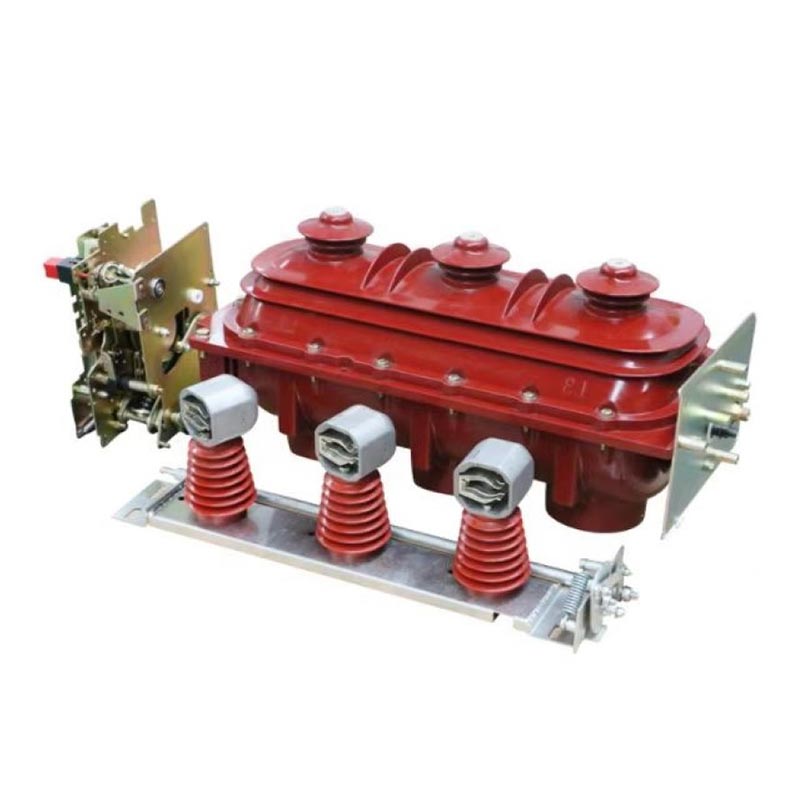

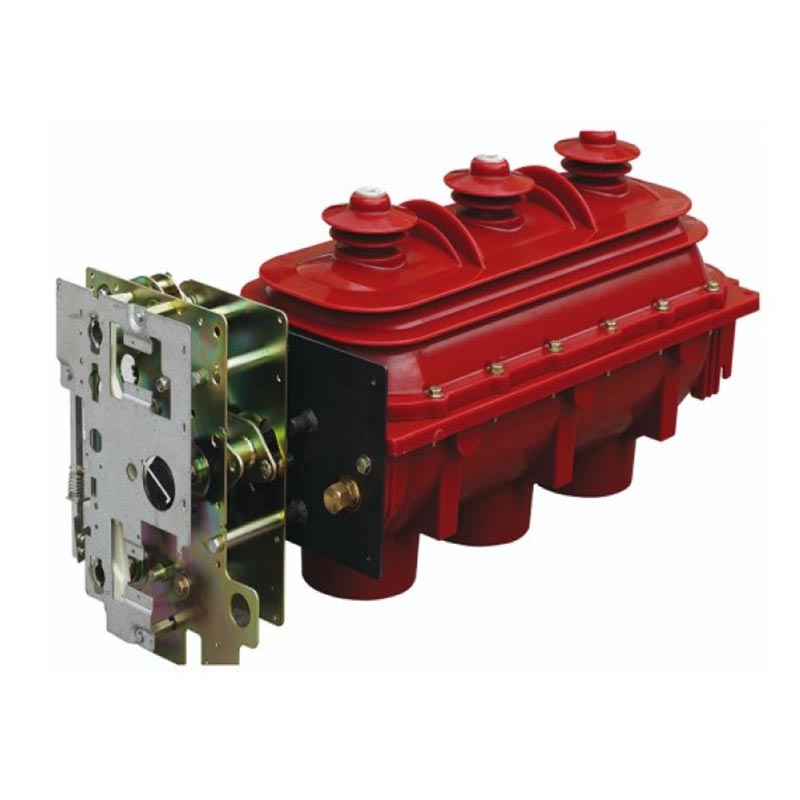

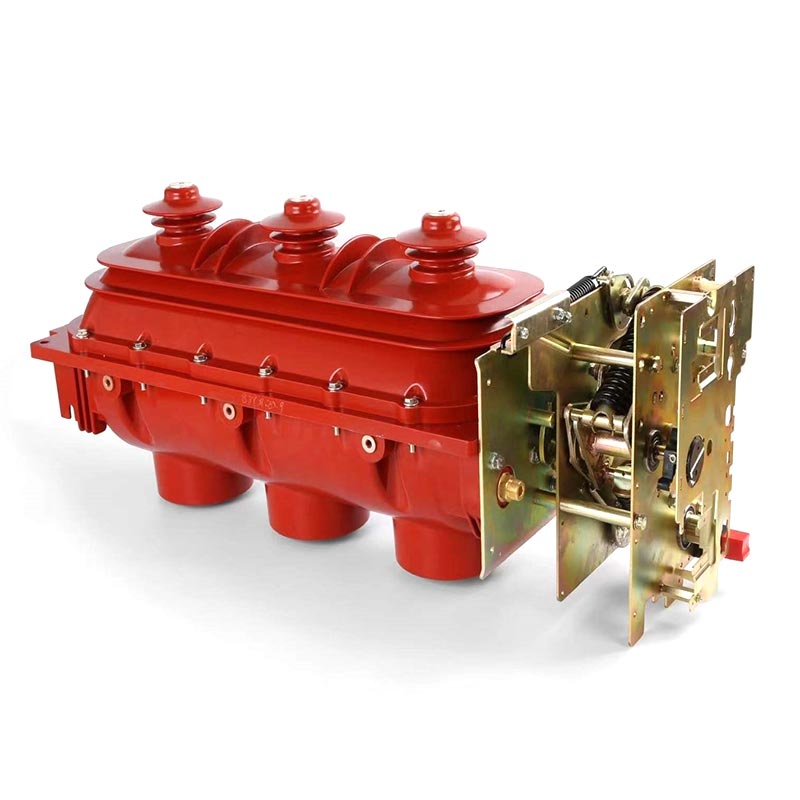

Вимикач навантаження Rmu

Вимикач навантаження Usune RMU в основному включає три типи незалежно розроблених продуктів: внутрішній кондиціонер високовольтні елегазові вимикачі навантаження, комбіновані пристрої вимикача навантаження та запобіжника та вимикачі навантаження, встановлені на кабельній головці, охоплює моделі FLN36-12D (перемикач навантаження) і FLRN36-12D (комбінований прилад із вимикачем навантаження та запобіжником). Ці продукти можуть задовольнити потреби різноманітних сценаріїв розподілу електроенергії та особливо підходять для комплексу експлуатаційні вимоги енергетичної системи Китаю. Як основний продукт Zhejiang Usune Electric Co., Ltd., це комутатор виготовляється на сучасному заводі компанії, проходячи суворе тестування якості протягом усього процесу для забезпечення стабільної та надійної роботи.

Основні переваги

1. Усуне багато років активно займається дослідженнями та розробками та виробництвом високовольтного електричного обладнання, накопичення багатого досвіду польових застосувань. Вимикач навантаження RMU широко використовувався в тисячах проекти як усередині країни, так і за кордоном, перевіряючи його адаптивність і надійність у різних середовищах.

2. Вимикач навантаження RMU був незалежно розроблений професійною командою досліджень і розробок Usune, поглинаючи передові зарубіжних технологій та оптимізації його конструкції відповідно до фактичних характеристик енергетичної системи Китаю. Його Принцип гасіння дуги, конструктивний дизайн і робочий механізм відображають глибокий професійний досвід галузі високовольтних розподільних пристроїв.

3. Продукт пройшов повний набір типових випробувань, і його продуктивність повністю відповідає GB 3804, GB 16926, IEC 60265 і стандарти IEC 60420, що демонструє його технічну повноту та відповідність.

4. Використовуючи спеціальну динамічну та статичну ущільнювальну структуру, він може похвалитися чудовою герметизацією та оснащений з візуальним манометром для моніторингу в реальному часі. Надійні механічні блокування забезпечують безпеку експлуатації. як професійний виробник, Usune надає комплексне післяпродажне обслуговування, що ще більше підвищує довіру клієнтів.

Конструктивні особливості

1. Вимикач навантаження і комбіновані електроприлади складаються з уніфікованого ізольованого корпусу, корпусу вимикача, пружини робочий механізм, тримач запобіжника та система відключення запобіжника. Вимикачі навантаження, встановлені на кабельній головці, оснащені a спеціальний ізольований корпус і універсальний пружинний механізм приводу.

2. Верхній і нижній корпуси залиті епоксидною смолою, щоб утворити герметичну, заповнену газом внутрішню порожнину. Обертання загальний рухомий контакт досягає трьох положень: «замикання», «розмикання» та «заземлення», забезпечуючи гнучкі та надійне перемикання.

3. Передня частина коробки механізму оснащена елегазовим манометром і індикатором положення. Позиція індикатор безпосередньо пов'язаний з приводним валом рухомого контакту, забезпечуючи точну та надійну індикацію.

4. Порт скидання тиску розташований у задній частині корпусу. У разі внутрішнього надмірного тиску через несправність, газ відводиться назад, запобігаючи викиду вперед і забезпечуючи безпеку персоналу.

5. Між вимикачем навантаження і заземлювачем, а також між вимикачем навантаження передбачені надійні механічні блокування вимикач заземлення та передні двері (панель відповідна), щоб уникнути ризику неправильної роботи.

6. Перемикачі навантаження, встановлені на кабельних терміналах, обладнані передніми кабельними роз’ємами, що підтримують високу напругу. кабельні з’єднання як на вхідному, так і на вихідному кінцях, і спеціально розроблені для відгалужень/з’єднань кабелю ящики.

Принцип гасіння дуги

Вимикач навантаження RMU використовує газ SF6 як дугогасну речовину, демонструючи відмінну дугогасильну здатність продуктивність. Коли вимикач розриває струм, рухомий і нерухомий контакти роз’єднуються, утворюючи дугу. Під дією постійного магнітного поля дуга швидко обертається навколо контактів, досягаючи швидкої деіонізації та охолодження, гасіння на поточній нульовій точці; після розриву подвійний розрив з високим рівнем утворюється ізоляційна ізоляція, що забезпечує високу розривну здатність, мінімальний контактний знос і тривалий електричний струм життя.

Робочий механізм

1. Механізм ручного пружинного приводу II типу

Використовується для перемикання, замикання, розмикання та заземлення вимикача навантаження. Керує верхнім робочим отвором вимикач заземлення, а нижній робочий отвір керує вимикачем навантаження; після закриття поїздка весна синхронно зберігає енергію, і відключення може бути вимкнено лише за допомогою ручної кнопки або сигналу запобіжника.

2. Електричний пружинний робочий механізм типу II

На основі ручного механізму ця конструкція додає накопичувач енергії двигуна та котушку відключення. Ручні та електричні операції є незалежними і не заважають один одному. Він підтримує дистанційне керування та керування напруга включає AC220V, DC220V, DC110V та DC48V.

Умови експлуатації

1. Нормальні умови експлуатації

- Температура навколишнього середовища: −25 °C ~ +40 °C
- Висота: не більше 2000 м
- Вологість: середньодобова відносна вологість ≤95%; середньомісячна відносна вологість ≤90%; середньодобова водяна пара тиск ≤2,2 кПа; середньомісячний тиск водяної пари ≤1,8 кПа
- Навколишнє повітря вільне від значного забруднення пилом, димом, корозійними/займистими газами, парами та сольовими бризками
- Зовнішня вібрація та сейсмічні перешкоди незначні
- Амплітуда електромагнітних перешкод вторинного кола ≤1,6 кВ

2. Особливі умови експлуатації

Відповідно до GB/T 11022-1999 "Загальні технічні вимоги до стандартів високовольтної комутаційної апаратури та апаратури керування", вимикач повинен працювати в нормальних умовах; якщо фактичні умови експлуатації відхиляються від нормального діапазону (наприклад, висота понад 2000 м, надмірна температура, висока вологість і легке утворення конденсату тощо), користувач потребує домовитися з виробником.

Основні технічні параметри

Технічні параметри запобіжника

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

Фактичні випадки застосування

Випадок 1: Проект розподілу електроенергії в житловому районі в Ханчжоу, Китай. Ханчжоу з високими вимогами до стабільності та безпеки джерела живлення вибрав розрив навантаження Usune FLRN36-12D комбінований пристрій із вимикачем і запобіжником як його основне обладнання розподілу електроенергії після порівняння. Встановлено в підстанції громади, відповідає за комутацію та захист ліній електропередач для 8 житлових будівлі (1200 домогосподарств). З моменту введення в експлуатацію у 2024 році обладнання стабільно працювало понад 12 місяців без будь-яких відключень або відключень електроенергії. Його надійна конструкція блокування та ефективність гасіння дуги елегазом ефективно попереджають відключення електроенергії, спричинені струмами пошкодження, забезпечуючи нормальну життєдіяльність мешканців. Як постачальник для Цей проект Усуне надав інструкції зі встановлення на місці та регулярні технічні послуги, заслуживши високу оцінку від управління комунального майна та мешканців.

FAQ

Q1: Яким стандартам відповідає вимикач навантаження Usune RMU і як гарантується його надійна робота?

A1: Продукт пройшов повний набір типових випробувань, і його продуктивність повністю відповідає GB 3804 "3kV～63kV AC Вимикач навантаження високої напруги", GB 16926 "Комбінований пристрій вимикача навантаження високої напруги та запобіжника" та IEC 60265 і стандарти IEC 60420. Крім того, Usune самостійно розробляє продукт із суворим контролем якості протягом усього процесу від закупівлі сировини до заводського виробництва та тестування. Його унікальна динаміка і статична ущільнювальна структура, моніторинг тиску в режимі реального часу та надійні механічні блокування — все це забезпечує довгострокову роботу стабільна робота.

Q2: Чи можна використовувати вимикач навантаження Usune RMU в особливих умовах, таких як велика висота та висока вологість?

A2: Продукт розроблено для звичайних умов експлуатації (висота ≤ 2000 м, температура −25 °C ~ +40 °C тощо). Якщо фактичні умови експлуатації відрізняються від нормального діапазону (наприклад, висота перевищує 2000 м, надмірної температури, високої вологості та конденсації), користувачі повинні проконсультуватися з виробником (Zhejiang Usune Electric Co., Ltd.) заздалегідь. Професійна команда досліджень і розробок Usune може надати індивідуальні рішення на основі конкретних умов середовища для забезпечення стабільної роботи продукту.
