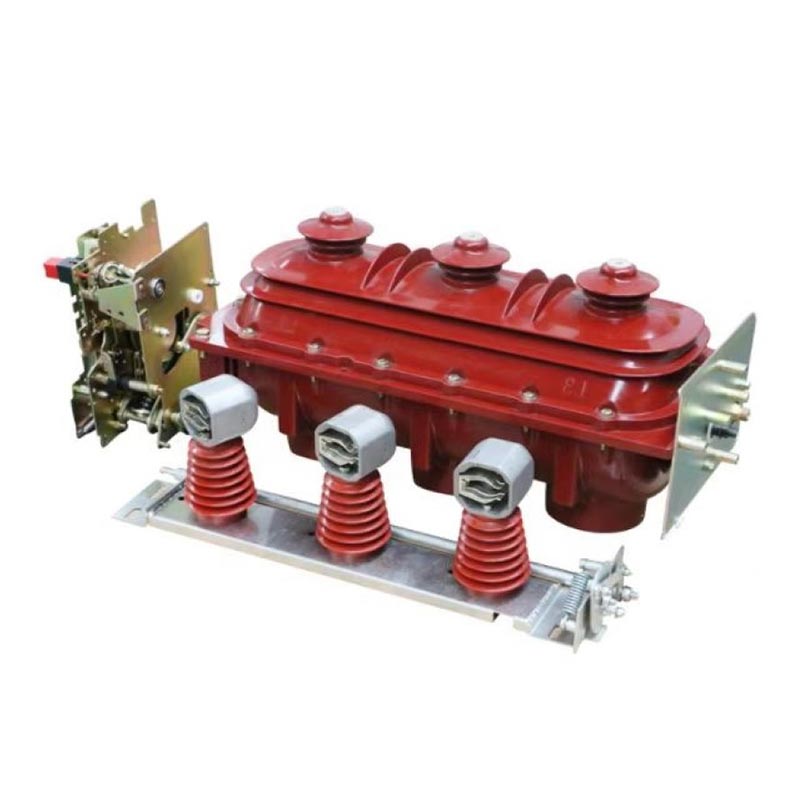

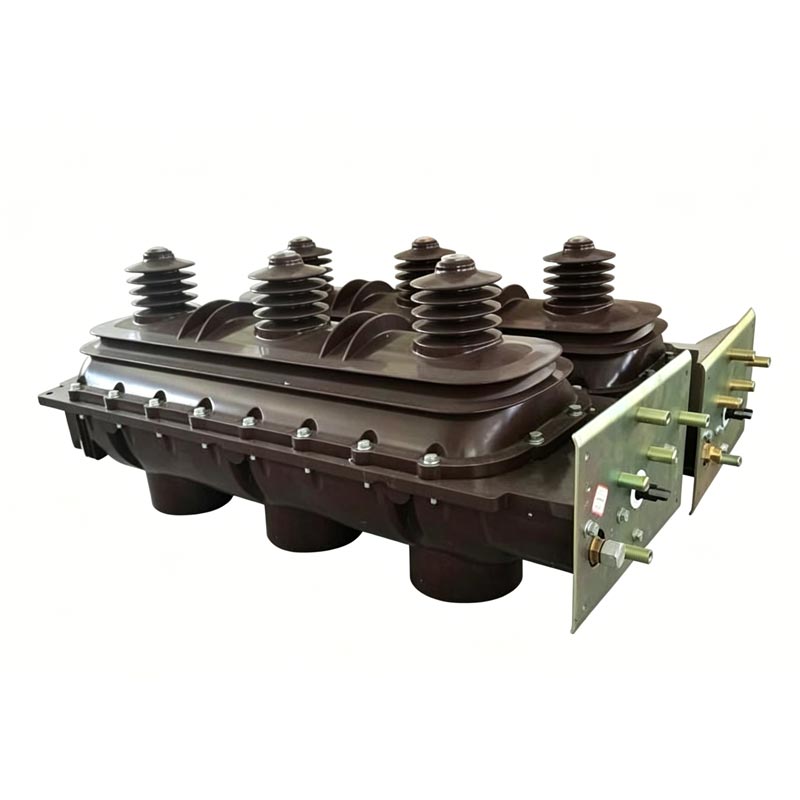

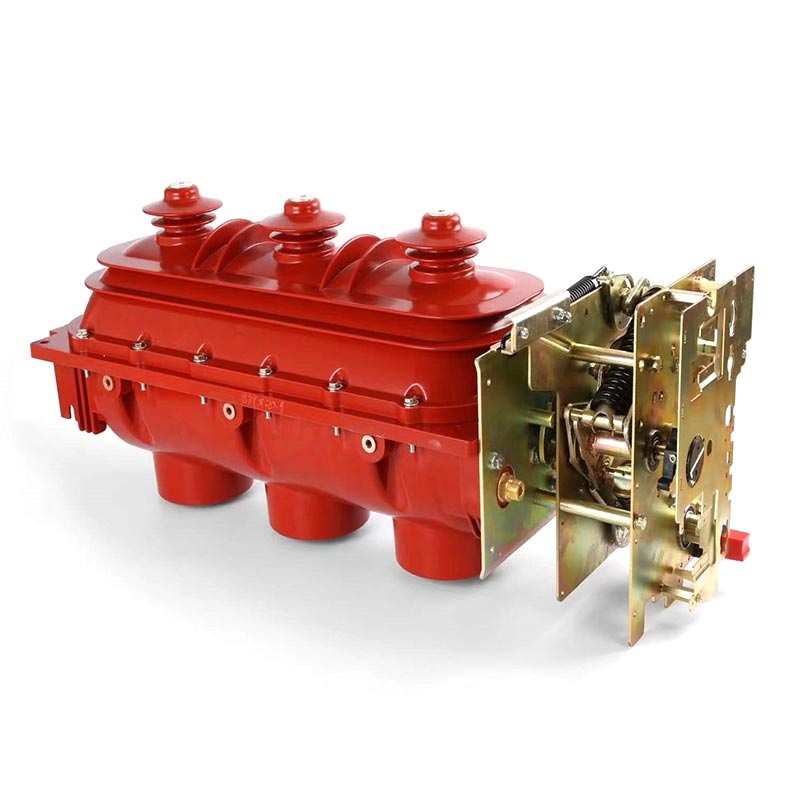

Вимикач навантаження 24kv 36kv

Серія вимикача навантаження Usune 24kV 36kV FLN36-24kV 36KV є основним розподільним пристроєм середньої напруги незалежно розроблено та виготовлено компанією Zhejiang Usune Electric Co., Ltd. Ця серія спеціально розроблена для внутрішнього застосування, адаптується до номінальної напруги 24 кВ і 36 кВ і підходить для кільця трифазного змінного струму 50 Гц мереж і дворадіальних систем електропостачання. Usune, професійний постачальник із Китаю, об’єднує передові технології технології та практичного досвіду в кожен продукт, гарантуючи, що вимикачі можуть стабільно справлятися зі струмом навантаження і перемикання струму перевантаження, а також операції перемикання довгих ненавантажених ліній, ненавантажених трансформаторів, і батареї конденсаторів.

Основною перевагою цієї серії є її гнучкість: при використанні з запобіжниками, що обмежують струм, вона може замінити схему рубильники. Перемикач навантаження керує перемиканням різних струмів навантаження, тоді як запобіжник, що обмежує струм, керує відключення більших струмів перевантаження та короткого замикання. Це знижує вартість обладнання для розподілу електроенергії покращує безпеку та стабільність системи електропостачання, отримуючи широке визнання в галузі.

Основні характеристики продукту

1. Розширений структурний дизайн

Приймаючи конструкцію поворотного контакту з подвійним розривом, три позиції, робоче положення перемикача (закрито, відкрито, заземлений) чітко визначений, ефективно запобігає неправильній роботі та забезпечує точне та надійне перемикання; в загальна конструкція трифазної установки забезпечує хорошу синхронізацію, меншу кількість частин і зручне регулювання встановлення, що значно скорочує труднощі та час встановлення на місці.

2. Відмінні ізоляційні характеристики

Перемикач ущільнений верхнім і нижнім литими епоксидними корпусами, заповненими зсередини елегазом 0,045–0,07 МПа. SF6 газ має відмінні ізоляційні та дугогасні властивості, повністю герметизуючи головний контур і контур заземлення всередині корпусу, ізолюючи його від зовнішньої вологи, пилу та інших забруднень. Це забезпечує стабільну ізоляційну роботу навіть у суворих умовах усередині приміщень, запобігаючи пошкодженням ізоляції та забезпечення безпечної роботи енергосистеми.

3. Високі показники безпеки

Безпека є основою дизайну продукту Usune. У разі виникнення внутрішньої дуги слабка задня конструкція корпус автоматично розірветься, і одночасно клапан скидання тиску у верхній частині шафи відкритий, викидаючи газ із надлишковим тиском за межі шафи, ефективно запобігаючи вибуху шафи та захищаючи безпека операторів на місці та навколишнього обладнання. Ця конструкція пройшла численні випробування на безпеку, відповідає відповідає міжнародним стандартам безпеки та забезпечує надійний захист для операцій з розподілу електроенергії.

4. Гнучка та надійна робота

Вимикач навантаження 24 кВ 36 кВ для приміщень підтримує як ручний, так і електричний режими роботи, які можна вибрати відповідно до фактичні вимоги до сайту. Він зручний і надійний в експлуатації, має обтічну механічну структуру і стабільна продуктивність, адаптована до частих операцій перемикання. Завдяки дизайну, який не вимагає обслуговування, він може похвалитися довгою термін служби, термін служби механічної частини до 2000 циклів, що зменшує подальші витрати на технічне обслуговування та робоче навантаження.

Технічні параметри

Умови використання

Для забезпечення стабільної та надійної роботи внутрішній вимикач навантаження Usune 24 кВ 36 кВ слід використовувати під наступні умови (на основі фактичного досвіду застосування в Китаї та в усьому світі):

(a) Висота: не перевищує 1000 метрів;
(b) Температура навколишнього середовища: верхня межа +40 ℃, нижня межа -25 ℃;
(c) Відносна вологість: середньодобова ≤95%, середньомісячна ≤90%;
(d) відсутність значних корозійних газів, легкозаймистих газів або забруднення водяною парою в навколишньому повітрі;
(e) Відсутність частої або сильної вібрації.

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

Випадок застосування в реальному світі

Практичний приклад: міський житловий проект розподілу електроенергії Ханчжоу, Китай

Великий житловий район у Ханчжоу, Китай, мав високі вимоги до енергоефективності, безпеки та стабільності в внутрішні приміщення для розподілу електроенергії. Проект вибрав 20 внутрішніх вимикачів навантаження 24 кВ Usune (FLN36-24 кВ серії) для перемикання навантаження та захисту для побутової системи електропостачання. Як призначений постачальник для цього проекту компанія Usune надала індивідуальні інструкції з встановлення та післяпродажне обслуговування. Фабрика суворо перевірив кожен продукт перед відправкою, щоб переконатися у відповідності технічним вимогам проекту. Оскільки його після введення в експлуатацію в 2023 році вимикачі працювали стабільно без дефектів ізоляції або несправностей, ефективно забезпечення стабільного електропостачання понад 5000 домогосподарств. Команда проекту високо оцінила продуктивність продукту та професійні послуги Usune.

FAQ

Q1: Чи можна використовувати вимикач навантаження Usune для приміщень 24 кВ і 36 кВ окремо для переривання струму короткого замикання?

A1: Ні. Перемикачі навантаження в основному використовуються для комутації струмів навантаження та струмів перевантаження, а також для підключення і відключення ненавантажених довгих ліній, ненавантажених трансформаторів і батарей конденсаторів. Не можуть самостійно переривати струми короткого замикання. Для обробки струмів короткого замикання можна комбінувати вимикачі навантаження струмообмежувальні запобіжники. Запобіжники з обмеженням струму справляються з перериванням у разі більшого перевантаження та короткого замикання струмів, і ця комбінація може замінити автоматичні вимикачі, забезпечуючи комплексний захист джерела живлення система. Ця конструкція, оптимізована Usune на основі багаторічного професійного досвіду, забезпечує баланс вартості та безпеки.

Q2: Що робити, якщо тиск елегазу в перемикачі навантаження занадто низький?

A2: Газ SF6 у внутрішніх вимикачах навантаження 24 кВ і 36 кВ Усуне загерметизовано в корпусі з епоксидної смоли. Стандарт тиск 0,045–0,07 МПа. Низький тиск вплине на ізоляцію вимикача та ефективність гасіння дуги. Користувачі спочатку слід перевірити на витік газу. Якщо виявлено витік, негайно зв’яжіться з відділом післяпродажного обслуговування Usune. Як а професійний виробник, Usune надає експертні послуги з виявлення витоку газу та ремонту. Після усунення витоку, Газ SF6 потрібно поповнити до стандартного тиску, щоб забезпечити нормальну роботу перемикача. Рекомендується регулярно перевіряти тиск газу під час щоденного використання.
