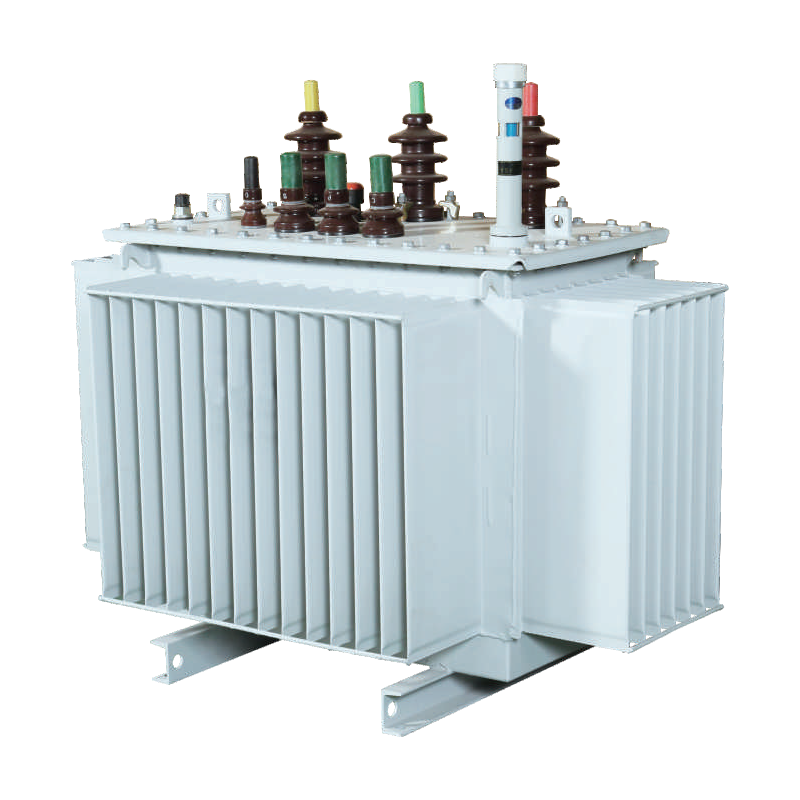

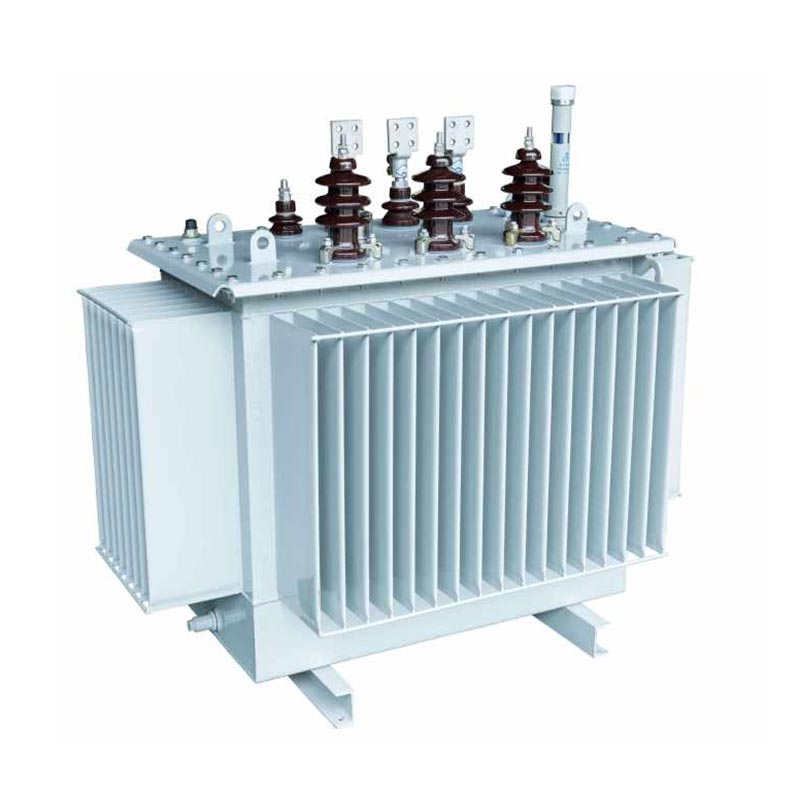

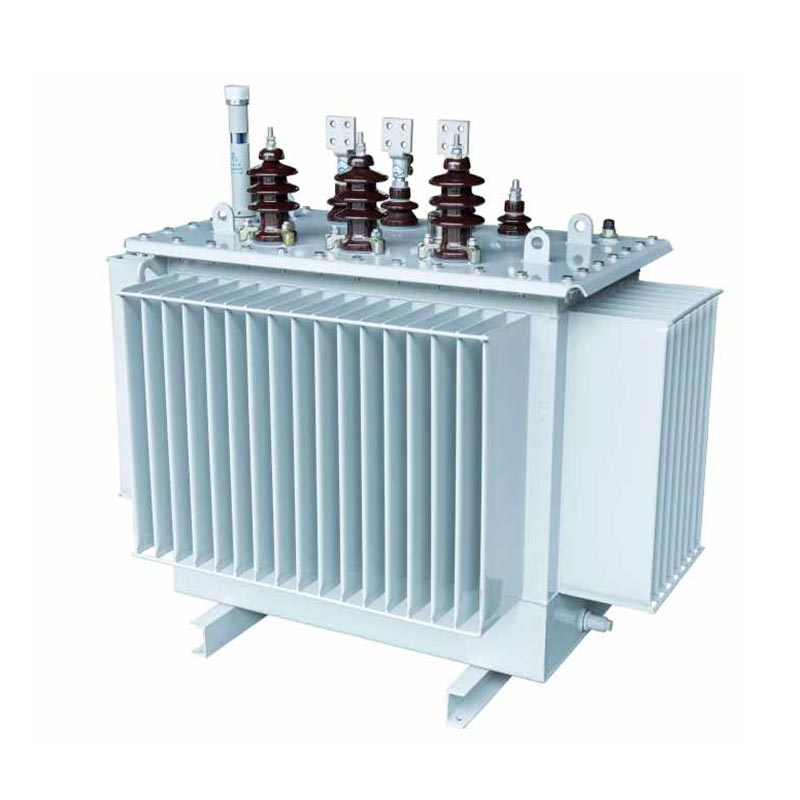

3-фазний розподільний трансформатор Onan

3-фазний розподільний трансформатор Onan USUNE (ONAN) незалежно розроблений і виготовлений USUNE, a professional manufacturer integrating R&D, production, and sales. Він спеціально розроблений для потужності розподіл потреб сучасних міських і сільських територій, промислових і гірничодобувних підприємств, вирішення таких проблем, як низька ефективність, високе споживання енергії та низька стабільність традиційних трансформаторів. Виріб виготовлено на стандартизованому заводі USUNE, покладаючись на сувору систему контролю якості, щоб гарантувати, що кожна частина обладнання відповідає міжнародним промисловим стандартам і може стабільно працювати в різних суворих умовах експлуатації.

У 3-фазному розподільному трансформаторі Onan використовується тривимірний намотаний сердечник із рівностороннім трикутником розташування, що усуває повітряні проміжки в магнітному ланцюзі, що призводить до більш щільних обмоток і найкоротшого можливого довжина трифазного магнітного кола. Площа поперечного перерізу основної колони є майже круглою, що оптимізує magnetic circuit structure, reducing energy consumption and operating noise, achieving three-phase balance, and зменшення компонентів третьої гармоніки, закладаючи основу для ефективного та стабільного електропостачання.

Цей продукт підходить для модернізації міської та сільської електромережі, промислових і гірничодобувних підприємств може ідеально поєднуватися з модульними та збірними підстанціями, забезпечуючи надійну підтримку електропостачання. Як а професійний постачальник енергетичного обладнання, USUNE має великий досвід досліджень і розробок і виробництва і може надати індивідуальні рішення відповідно до потреб клієнта.

Основні характеристики продукту

1. Ядро

У 3-фазному розподільчому трансформаторі Onan використовуються високоякісні орієнтовані на зерна листи кремнієвої сталі з відмінною магнітна проникність і низькі втрати; він використовує німецьку машину для поперечного різання GEORG з розрізанням швів під кутом 45° точність сердечника та зменшення магнітного витоку; кремнієві сталеві листи складаються в багатоступеневе коло поперечних перерізів, оптимізація магнітного ланцюга, зменшення шуму та споживання енергії, а також покращення енергії ефективність.

2. Котушки

Котушка високої напруги має циліндричну форму, тоді як котушка низької напруги має форму циліндричного або фольгованого типу, що ефективно покращує стійкість до короткого замикання та удару блискавки. Конструкція котушки раціональна, з однорідним магнітопроводом розподілу, зменшення локального перегріву, продовження терміну служби та забезпечення стабільної роботи.

3. Масляний бак

Виготовлений з високоякісного холоднокатаного сталевого листа, виготовленого з використанням німецького гофрованого масляного резервуару GEORG виробнича лінія, що забезпечує міцність конструкції та герметичність. The surface is coated with an anti-corrosion coating, підходить для суворих умов, таких як нафтохімічні заводи, відповідає вимогам захисту навколишнього середовища. The гофрована структура поєднує в собі відведення тепла та адаптованість до теплового розширення та стиснення масла, а герметична конструкція уповільнює старіння масла та продовжує термін служби трансформатора.

4. Ізоляційна структура

3-фазний розподільний трансформатор Onan має структуру ізоляції класу А з чудовою ізоляцією продуктивність, здатна витримувати удари високої напруги. Розташовані котушки високої та низької напруги концентрично, а відстань між котушками використовує картонну втулку з невеликим масляним зазором для покращення ізоляції, запобігання коротким замиканням і забезпечення безпечної та стабільної роботи.

Модель продукту

3-фазний розподільний трансформатор Onan USUNE (ONAN) охоплює три рівні напруги: 10 кВ, 20 кВ і 36 кВ, що відповідають різні потреби в розподілі електроенергії. Його можна налаштувати відповідно до фактичного навантаження клієнта, основних специфікацій, і сценарій встановлення, що забезпечує гнучкі рішення.

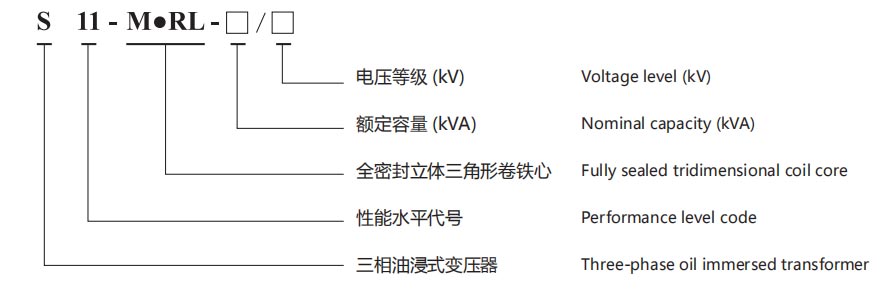

Тип продукту

Економічні вигоди та енергозбереження

1. Вартість електроенергії (юанів/рік) = [Втрати холостого ходу (кВт) + Втрати навантаження (кВт) × (Середня швидкість навантаження)²] × 365 (днів) × 24 (годин) × Ціна електроенергії
2. Викиди CO2 = [Втрати холостого ходу (кВт) + Втрати навантаження (кВт) × (Середня швидкість навантаження)²] × 365 (Днів) × 24 (Годин) × Викиди Фактор (кг-CO₂/кВт·год)

Втрати продукту без навантаження та під навантаженням значно нижчі, ніж у традиційних трансформаторів, що значно зменшує витрати користувачів на електроенергію та викиди CO2. Як виробник із Китаю, USUNE дотримується концепції екологічності постійно оптимізує дизайн продукції та сприяє сталому розвитку енергетичної галузі.

Сценарії застосування

1. Оновлення міської та сільської електромережі: покращує стабільність і ефективність електромережі, вирішуючи проблеми недостатнє електроживлення і велике енергоспоживання.

2. Промислові та гірничодобувні підприємства: задовольняє попит на потужне, стабільне джерело живлення, витримує суворі умови середовищ, а також забезпечує роботу виробничого обладнання.

3. Модульні та збірні підстанції: компактна структура, зручна установка та обслуговування, зменшення землі площа та вартість будівництва.

Технічні параметри

10 кВ трифазний масляний розподільний трансформатор серії S11

Примітка. Для трансформаторів з номінальною потужністю 500 кВА і нижче втрата навантаження вище рампи в таблиці становить застосовно до Dyn11 група з’єднань, а втрати навантаження нижче рампи застосовуються до групи з’єднань Yyn0.

10 кВ трифазний заглиблений розподільний трансформатор серії S13

10 кВ трифазний масляний розподільний трансформатор серії S14

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

поширені запитання

1. Ви фабрика чи торгова компанія?

Фабрика, ми можемо гарантувати, що наша ціна є розумною та конкурентоспроможною.

2. Коли я можу отримати ціну?

Зазвичай ми надаємо пропозицію протягом 24 годин після отримання вашого запиту.

3. Чи можемо ми надрукувати наш логотип і назву компанії на продуктах?

Так, звичайно, ми приймаємо OEM.

4. Який час виконання?

Термін виконання залежить від замовленої кількості, зазвичай протягом 15-20 днів після отримання платежу.

5. Як ваш процес контролю якості?

Усю продукцію буде перевірено, починаючи з аксесуарів, і буде проведено звичайні випробування перед від'їздом наша фабрика.

6. Як вирішити проблеми якості після продажу?

Зробіть фотографії або відео проблем із якістю та надішліть нам для нашої перевірки та підтвердження, і ми зробимо задоволене рішення для вас протягом 1-3 днів.

7. Який гарантійний термін?

12 місяців з дати відправлення.

8. Чому обирають нас

● Ми спеціалізуємося на цій галузі більше 14 років і маємо досвідчену команду досліджень і розробок, яка розробляє дизайн та розробки для кожного проекту на основі особливих вимог замовника.
● Ми маємо надзвичайно сувору процедуру контролю якості від компонентів до готової продукції.
● Стабільний термін виготовлення протягом 15-20 днів.
● У нас є повний набір звітів про випробування продуктів.
● Надається одноетапне рішення.
