Огляд статті
У цьому посібнику пояснюється, як працює кільцевий блок із повітряною ізоляцією, які компоненти визначають його продуктивність, як оцінити його технічні характеристики та що покупці повинні перевірити перед покупкою. Він також охоплює поширені проблеми застосування, експлуатаційну безпеку та практики технічного обслуговування, які можуть допомогти скоротити простої, яких можна уникнути.

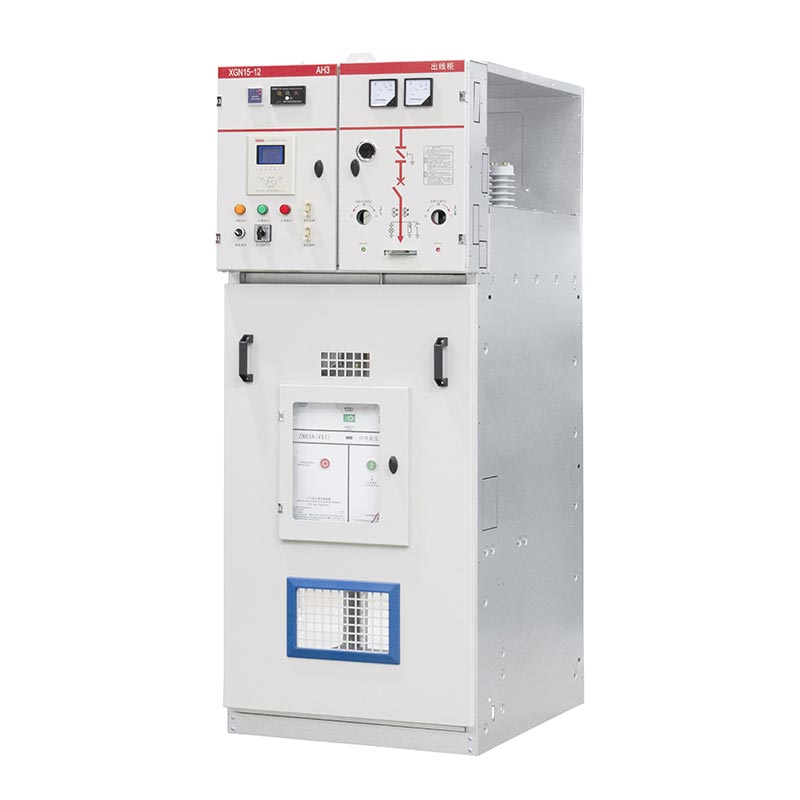

1. Що таке кільцевий головний блок RMU з повітряною ізоляцією?
Анкільцевий головний блок з повітряною ізоляцією RMUце вузол електричного розподільного пристрою середньої напруги, призначений для з’єднання, керування та ізоляції ланцюгів у розподільній мережі. Він використовує атмосферне повітря як ізоляційне середовище навколо відповідних компонентів під напругою, а не покладається на газ SF₆ як основне ізоляційне середовище в цих відсіках.
Термінкільцевий основний блокописує роль обладнання в кільцевій системі розподілу. Кільце зазвичай з’єднує кілька точок розподілу, дозволяючи електроенергії досягати підстанції з різних напрямків, коли це дозволяють проект мережі та робоча конфігурація. RMU поєднує в собі кілька комутаційних функцій у компактному корпусі, допомагаючи операторам розподілу керувати фідерами та з’єднаннями трансформаторів.
На відміну від розподільного трансформатора, який змінює електричну напругу, RMU керує підключенням і відключенням ланцюгів середньої напруги. Залежно від конфігурації він може забезпечувати перемикання навантаження, ізоляцію, заземлення та захист живлення за допомогою запобіжників або автоматичних вимикачів.
RMU з повітряною ізоляцією використовуються в додатках, де інженерам потрібні чітко визначені функції перемикання, безгазова ізоляція та конфігурація, що відповідає умовам встановлення. Перш ніж вказати його, команда проекту повинна підтвердити напругу системи, рівень несправності, робочу схему, доступний простір і відповідні вимоги до комунальних послуг.
2. Як працює RMU з повітряною ізоляцією?
RMU з повітряною ізоляцією керує електроенергією, контролюючи з’єднання між вхідними кільцевими фідерами та вихідними розподільними ланцюгами. У типовому тристоронньому розташуванні два функціональні блоки з’єднують кільцеві кабельні секції, тоді як третій живить або захищає локальний фідер трансформатора.
Нормальна робота розподілу
Під час нормальної роботи комутаційні пристрої розташовуються відповідно до затвердженого плану роботи мережі. У багатьох розподільчих мережах використовується кільцева схема прокладки кабелю з нормально відкритою точкою. Таке розташування зберігає альтернативний маршрут постачання без обов’язкової роботи всього кільця як замкнутого циклу.
Усунення несправності та відновлення електропостачання
Якщо на ділянці кабелю виникає несправність, захисні пристрої виявляють або переривають несправність, а оператори або схвалена система автоматизації ізолюють уражену ділянку. Працездатну мережу, що залишилася, можна відновити через альтернативний фідер за умови, що це дозволяють номінальні характеристики обладнання, пропускна здатність мережі, координація захисту та процедури перемикання.
| Робочий стан | Функція RMU | Оперативна мета |
|---|---|---|
| Нормальна робота | Підтримує призначені з'єднання ланцюга. | Подача електроенергії на підключене навантаження. |
| Планове обслуговування | Ізолює відповідний ланцюг і дозволяє схвалені процедури заземлення. | Створити безпечні умови праці. |
| Несправність кабелю | Працює зі схемою захисту системи, щоб перервати або ізолювати уражений розділ. | Обмежте уражену область мережі. |
| Відновлення мережі | Дозволяє авторизоване перемикання для повторного підключення здорових розділів, де це дозволено. | Відновіть службу максимально безпечно та швидко. |
Важливо відрізняти перемикання навантаження від переривання несправності. Вимикач навантаження призначений для певних завдань перемикання; не можна припускати переривання кожного струму короткого замикання. Для захисту від несправності може знадобитися скоординована комбінація запобіжника та вимикача або автоматичний вимикач із відповідним реле захисту.
3. Які основні компоненти RMU з повітряною ізоляцією?
Точне внутрішнє розташування залежить від виробника та моделі, але більшість конструкцій поєднують комутаційні пристрої, провідники, ізоляційні конструкції, механізми безпеки та додаткове обладнання моніторингу.
Вимикачі навантаження
Вимикачі навантаження з’єднують або від’єднують ланцюги за визначених нормальних умов перемикання навантаження. У кільцевій конфігурації вони дозволяють операторам контролювати вхідні та вихідні секції кабелю. Їхня номінальна здатність до замикання, руйнування та короткочасної витримки має відповідати призначеному режиму роботи.
Шинопроводи та електричні з'єднання
Шинопроводи забезпечують провідні шляхи між функціональними блоками. Їх матеріал, поперечний переріз, якість з'єднання та тепловий дизайн впливають на здатність до струмопровідності та підвищення температури. Кабельні наконечники також повинні бути сумісні з указаним типом кабелю та схемою встановлення.
Заземлювачі та блокування
Заземлювальні вимикачі забезпечують засіб заземлення визначених ізольованих ділянок ланцюга, якщо це дозволяє затверджена робоча послідовність. Механічні або електричні блокування допомагають запобігти забороненим операціям перемикання. Ці механізми важливі, але вони не замінюють перевірку ізоляції та відсутності напруги відповідно до застосовної процедури безпеки.
Комбінації запобіжник-вимикач або автоматичні вимикачі
У фідерах трансформатора може використовуватися комбінація запобіжник-вимикач або автоматичний вимикач із захисними реле. Відповідне рішення залежить від характеристик трансформатора, очікуваного струму пошкодження, вимог до селективності та філософії захисту мережі.
Ізолятори, корпуси та аксесуари для моніторингу
Ізоляційні опори зберігають необхідні електричні зазори та підтримують струмопровідні компоненти. Корпус захищає обладнання від навколишнього середовища та механічних умов, визначених для продукту. Додаткові індикатори напруги, індикатори проходження несправностей, приводи двигунів і комунікаційні пристрої можуть покращити оперативну видимість і дистанційне керування за належної інтеграції.
4. Які переваги дає повітряна ізоляція?
Повітряна ізоляція може запропонувати практичні переваги для проектів розподілу, особливо якщо власник проекту хоче уникнути ізоляції на основі SF₆ у відповідних відсіках. Значення цих переваг залежить від конструкції обладнання та робочого середовища.
- Немає вимоги до елегазового елемента в ізольованих відділеннях:Відповідна конструкція дозволяє уникнути поводження, моніторингу витоків і відновлення після закінчення терміну служби, пов’язаних із SF₆ у цих відсіках.
- Видимі та доступні заходи, якщо вони розроблені:Деякі конструкції полегшують перевірку компонентів і положень перемикачів для навченого персоналу. Для конкретної моделі необхідно перевірити доступність.
- Модульна конфігурація:Функціональні блоки можуть бути організовані відповідно до різних вхідних, вихідних і трансформаторно-фідерних вимог, якщо сімейство продуктів підтримує необхідні комбінації.
- Практичне планування технічного обслуговування:Без SF₆ у секціях із повітряною ізоляцією оператори уникають завдань з обслуговування цих секцій, пов’язаних із газом, хоча технічне обслуговування електричних і механічних частин залишається важливим.
- Підтримка автоматизації розподілу:Додаткові моторні оператори та аксесуари для моніторингу можуть підтримувати дистанційне перемикання та звітування про стан.
Які існують обмеження?
Конструкції з повітряною ізоляцією можуть потребувати більших електричних проміжків і більшої площі монтажу, ніж деякі альтернативи з газовою ізоляцією. Вологість, забруднення, конденсація, висота над рівнем моря та умови утримання також можуть впливати на ефективність ізоляції. Конструкція без використання газу не означає автоматичну роботу без обслуговування або чудову продуктивність у будь-якому середовищі.
Покупці повинні порівнювати повну конфігурацію обладнання, вартість встановлення, вимоги до життєвого циклу, умови навколишнього середовища та відповідні нормативи, а не вибирати RMU лише на основі ізоляції.
5. Де використовуються RMU з повітряною ізоляцією?
Кільцеві головні блоки з повітряною ізоляцією можуть обслуговувати низку систем розподілу середньої напруги залежно від номінальної напруги, механізмів захисту, конструкції корпусу та затверджених умов встановлення.
Промислові підприємства
Заводи та переробні підприємства використовують розподільне обладнання середньої напруги для живлення трансформаторів, виробничих зон та інших електричних навантажень. RMU може підтримувати ізоляцію фідера та допомагати командам технічного обслуговування керувати мережевими ділянками без зайвого впливу на весь сайт.
Комерційні та житлові забудови
Офісні комплекси, багатоквартирні забудови, торговельні об’єкти та проекти змішаного використання можуть використовувати RMU на місцевих розподільних підстанціях. Компактне функціональне розташування може спростити керування декількома фідерами трансформаторів у межах запланованої електричної інфраструктури.
Комунальні розподільні мережі
Оператори розподілу можуть встановлювати RMU в точках підключення до мережі для контролю фідерних секцій і підтримки процедур відновлення. Вибраний блок повинен задовольняти вимогам щодо захисту, комутації, встановлення та документації, що стосуються конкретного підприємства.
Відновлювані джерела енергії та інфраструктурні проекти
Сонячні установки, інфраструктурні об’єкти та інші енергетичні проекти можуть вимагати перемикання середньої напруги між колекторними ланцюгами, трансформаторами та розподільчою мережею. RMU має бути обрано відповідно до фактичного внеску несправності, режиму комутації та конструкції підключення до мережі.
Для зовнішнього чи прибережного встановлення проектні групи повинні додатково оцінити захист корпусу, стійкість до корозії, температурний діапазон, контроль конденсації та герметичність кабельних вводів. Придатність будь-якої конкретної моделі має бути підтверджена умовами експлуатації, заявленими виробником.
6. Які характеристики повинні перевірити покупці?
Вибір RMU з повітряною ізоляцією вимагає не лише відповідності номінальної напруги. Неправильні параметри або невідповідна система захисту можуть створити ризики для безпеки, затримки введення в експлуатацію та дорогі зміни обладнання. Покупці повинні надати виробнику параметри мережі та вимоги до проекту, перш ніж запитувати пропозицію.
| Специфікація | Що перевірити | Чому це важливо |
|---|---|---|
| Номінальна напруга | Сумісність з номінальною та максимальною робочою напругою системи. | Забезпечує відповідність ізоляції та характеристик обладнання мережі. |
| Номінальний струм | Номінальний струм шин, кільцевих перемикачів і фідерів. | Запобігає вибір обладнання, невідповідного для очікуваного навантаження. |
| Стійкість до короткого замикання | Номінальний короткочасний витримуваний струм, тривалість і відповідні обов'язки включення або відключення. | Зіставляє комутаційний пристрій з розрахованим рівнем несправності. |
| Функціональна конфігурація | Кількість шляхів, кільцевих перемикачів, фідерів трансформаторів і положень розширення. | Вирівнює обладнання з однолінійною схемою. |
| Спосіб захисту | Комбінація запобіжник-вимикач або схема автоматичного вимикача та реле. | Підтримує правильне усунення несправностей і координацію. |
| Ізоляція та зазори | Конструкція повітряної ізоляції та необхідні електричні зазори. | Підтримує діелектричні характеристики за певних умов. |
| Середовище встановлення | Використання в приміщенні або на вулиці, висота, вологість, температура та забруднення. | Зменшує ризики для навколишнього середовища та ізоляції. |
| Захист корпусу | Вказаний рейтинг IP і вимоги до доступу. | Визначає захист від проникнення в перевірених умовах. |
| Класифікація безпеки | Необхідна класифікація внутрішньої дуги, доступні сторони, струм і тривалість. | Розглядає специфічні для проекту вимоги щодо захисту персоналу. |
| автоматизація | Ручне або моторизоване керування, допоміжне живлення, сигнали та протокол зв'язку. | Забезпечує сумісність з дистанційним моніторингом або SCADA. |
| Документи відповідності | Відповідні стандарти, звіти про типові випробування, записи про регулярні випробування та сертифікати. | Підтримує технічне погодження та прийняття проекту. |
Зрозумійте застосовні стандарти
IEC 62271-200 розповсюджується на розподільні пристрої змінного струму в металевому корпусі та блоки керування для номінальної напруги вище 1 кВ і до 52 кВ включно, включаючи відповідне застосування всередині та поза приміщеннями. Відповідне видання та поправки повинні бути підтверджені специфікацією проекту. Залежно від конфігурації обладнання можуть також застосовуватися додаткові стандарти для вимикачів, автоматичних вимикачів, комбінацій вимикач-запобіжник і пристрої заземлення.
Для довідки зверніться до офіційної публікації IEC 62271-200. Слід перевірити відповідність фактично запропонованої моделі та конфігурації; загальна заява про те, що продукт відповідає стандарту IEC, не є заміною відповідної супровідної документації.
Запитання, які варто поставити перед розміщенням замовлення
- Чи відповідає запропонований RMU затвердженій однолінійній схемі та розташуванню кабелю?
- Чи достатньо номінального струму та короткого замикання для дослідження системи?
- Які функції захисту та заземлення є стандартними?
- Чи доступні для відповідної конфігурації докази типових випробувань і протоколи рутинних заводських випробувань?
- Чи підтверджено розміри, розташування кабельних вводів, деталі фундаменту та дозволи на технічне обслуговування?
- Чи чітко вказано запасні частини, інструкції з експлуатації, підтримку введення в експлуатацію та умови гарантії?
7. Які вимоги безпеки та встановлення мають значення?
Встановлення розподільних пристроїв середньої напруги має виконуватися кваліфікованим персоналом відповідно до затверджених креслень, місцевих електричних норм, інструкцій виробника та процедур безпеки на місці. Оскільки обладнання може містити небезпечну накопичену або індуковану електричну енергію, введення в експлуатацію та технічне обслуговування ніколи не повинні залежати лише від візуальних положень перемикача.
Підготовка майданчика
Перед доставкою підтвердьте, що фундамент, кабельні траншеї, простір для згинання кабелю, шляхи доступу, вимоги до вентиляції та робочі відстані відповідають затвердженим кресленням. Зона установки повинна залишатися в межах визначених екологічних обмежень і забезпечувати безпечну експлуатацію та обслуговування.
Закінчення кабелю та заземлення
Використовуйте сумісні кабельні аксесуари та дотримуйтесь інструкцій виробника щодо завершення. Перевірте підготовку провідника, крутний момент підключення, визначення фази, стан ізоляції та заземлення. Погано встановлені кінці можуть призвести до перегріву, часткового розряду, погіршення ізоляції або електричної несправності.
Перевірки введення в експлуатацію
Введення в експлуатацію має відбуватися згідно із затвердженим планом випробувань, який відображає дизайн продукту та вимоги проекту. Типові перевірки включають перевірку механічної роботи, блокувань, електропроводки, безперервності заземлення, установок захисту, ланцюгів керування та відповідних результатів електричних випробувань. Точні випробування та критерії приймання повинні бути визначені кваліфікованими інженерами.
8. Як оператори можуть обслуговувати RMU з повітряною ізоляцією?
Незважаючи на те, що RMU з повітряною ізоляцією уникає обслуговування газу SF₆ у своїх відділеннях із повітряною ізоляцією, для нього все одно потрібна програма технічного обслуговування, яка відповідає його конструкції, обов’язкам, віку та середовищу встановлення. Профілактичне технічне обслуговування допомагає виявити погіршення до того, як воно спричинить збій або інцидент з безпекою.
Рекомендовані зони огляду
- Стан корпусу:Перевірте на наявність корозії, фізичних пошкоджень, проникнення води, блокування вентиляції та пошкодження ущільнень.
- Стан ізоляції:Подивіться на забруднення, вологість, сліди, тріщини чи інші ознаки погіршення під час затверджених перевірок.
- Механізми перемикання:Перевірте робочі механізми, індикатори положення, блокування та механічний стан відповідно до процедур виробника.
- З'єднання та кабелі:Перевірте доступні кінці та з’єднання на ознаки перегріву, ослаблення або пошкодження ізоляції, використовуючи затверджені методи.
- Захист і контроль:Перевірте налаштування реле, допоміжне живлення, сигналізацію, моторні оператори та функції зв’язку, якщо вони встановлені.
- Записи:Задокументуйте перевірки, результати випробувань, несправності, операції перемикання та коригувальні дії.
Як часто слід перевіряти RMU?
Немає єдиного інтервалу перевірки, який підходить для кожної установки. Дотримуйтеся графіка технічного обслуговування виробника, відповідних нормативних актів, вимог комунального підприємства та оцінки ризиків на місці. Обладнання в запиленому, вологому, корозійному або сильно навантаженому середовищі може потребувати більш частих перевірок стану.
Не відкривайте герметичні або закриті відсіки, не регулюйте компоненти, що знаходяться під напругою, і не виконуйте інтрузивних робіт без встановленого дозволу, ізоляції та процедур тестування. У разі ненормального нагрівання, шуму при розрядженні, запаху горілого, неочікуваних сигналів тривоги або механічного опору негайно повідомте про проблему кваліфікованому персоналу з обслуговування.
9. Яким поширеним проблемам слід запобігати командам проекту?
Багато проблем з проектами розподільних пристроїв виникають ще до подачі напруги. Чіткі специфікації, повна документація та координація між постачальником обладнання, електропроектувальником, монтажником і кінцевим користувачем можуть зменшити затримки, яких можна уникнути.
| Поширена проблема | Потенційний наслідок | Профілактичні дії |
|---|---|---|
| Неправильний рейтинг помилок | Обладнання може не витримати фактичного навантаження через несправність мережі. | Підтвердьте результати дослідження несправностей і рейтинги обладнання перед затвердженням. |
| Неправильна конфігурація годівниці | Відсутність функцій перемикання або захисту та дорога модернізація. | Перегляньте однолінійну схему та розклад функціональних одиниць. |
| Несумісні кабельні аксесуари | Труднощі з монтажем або ненадійні кабельні закінчення. | Перевірте специфікації кабелю та схвалені комплекти кінцевих з’єднань. |
| Невідповідні умови ділянки | Конденсація, корозія, проблеми з ізоляцією або обмеження доступу. | Перевірте умови експлуатації, конструкцію корпусу та монтажні відстані. |
| Неповна тестова документація | Затримка перевірки, приймання або введення в експлуатацію. | Погодити необхідні протоколи випробувань і сертифікати під час закупівлі. |
| Нечіткість обов'язків з обслуговування | Пропущені перевірки та повільніше реагування на несправності. | Визначте робочі процедури, навчання, запасні частини та сервісну підтримку. |
Для груп із закупівель найефективнішим підходом є визначення технічних вимог перед порівнянням пропозицій. Низька початкова ціна може не представляти найкращої загальної вартості, якщо запропонована конфігурація потребує додаткового проектування, змін у встановленні або непідтримуваних аксесуарів.
10. Часті запитання
Яке основне призначення головного блоку RMU з повітряною ізоляцією кільця?
Його основне призначення - управління комутаційними, ізоляційними та розподільними з'єднаннями в мережі середньої напруги. Залежно від конфігурації, він також забезпечує захист трансформатора-фідера та підтримує ізоляцію несправних ділянок кабелю.
Що означає повітряна ізоляція в RMU?
Це означає, що атмосферне повітря служить ізоляційним середовищем навколо відповідних компонентів під напругою. Точне розташування ізоляції залежить від конструкції продукту, і цей термін сам по собі не визначає технологію перемикання або розриву дуги.
Чи RMU з повітряною ізоляцією не містить SF₆?
Конструкція з повітряною ізоляцією може уникнути викидів SF₆ у відповідних ізоляційних відсіках. Покупці повинні перевірити технічну документацію виробника, щоб підтвердити, чи повна запропонована збірка містить SF₆ або інші ізоляційні гази.
У чому різниця між RMU і трансформатором?
RMU контролює та захищає електричні з’єднання в розподільній мережі, тоді як трансформатор змінює напругу з одного рівня на інший. Вони можуть бути встановлені разом на розподільній підстанції, але вони виконують різні функції.
Чи може RMU з повітряною ізоляцією автоматично відновити живлення після несправності?
Не обов'язково. Для основних пристроїв може знадобитися авторизоване ручне перемикання. Автоматична ізоляція несправності або відновлення вимагає відповідного захисту, моторизованого перемикання, логіки керування, зв’язку та затвердженої схеми автоматизації мережі.
Які технічні характеристики є найважливішими при купівлі RMU?
Основні параметри включають номінальну напругу, номінальний струм, стійкість до короткого замикання та здатність до вмикання, обов’язки перемикання, механізм захисту, характеристики ізоляції, умови навколишнього середовища, рейтинг корпусу та будь-яку необхідну класифікацію внутрішньої дуги.
Чи потребує технічного обслуговування RMU з повітряною ізоляцією?
так Оператори повинні дотримуватися графіка технічного обслуговування виробника та перевіряти кожух, ізоляцію, механізми перемикання, кінцеві кінці кабелю, систему заземлення, захисні пристрої та додаткове контрольне обладнання.
Який стандарт стосується RMU середньої напруги в металевому корпусі?
IEC 62271-200 є ключовим стандартом для відповідних розподільних пристроїв змінного струму в металевому корпусі з номінальною напругою від 1 кВ до 52 кВ. До окремих комутаційних і захисних пристроїв можуть застосовуватися інші стандарти. Команда проекту повинна перевірити необхідні випуски та тестову документацію продукту.
Як покупці можуть оцінити виробника RMU?
Ознайомтеся з технічною документацією виробника, параметрами конфігурації продукту, відповідними доказами типових випробувань, звичайними процедурами заводських випробувань, контролем якості, інструкціями зі встановлення, доступністю запасних частин, умовами гарантії та здатністю відповідати вимогам конкретного проекту.
Виберіть правильний RMU із повітряною ізоляцією для свого проекту
Надійний розподіл середньої напруги починається з правильної конфігурації обладнання, точних технічних характеристик і чіткого розуміння умов на місці. Незалежно від того, чи плануєте ви промислову систему розподілу електроенергії, комерційний розвиток або проект комунальної мережі, ретельний вибір обладнання може сприяти безпечнішій експлуатації та більш надійному плануванню технічного обслуговування.
