З безперервним розвитком промислових енергетичних систем електростанції та електричні об’єкти вимагають більш безпечних і надійних рішень для ізоляції живлення під час обслуговування обладнання.Роз'єднувачі високої напругивідіграють важливу роль у забезпеченні електричної безпеки, забезпечуючи надійну ізоляцію та покращуючи ефективність обслуговування.
Внутрішній високовольтний роз’єднувач серії GN22-6 — це високовольтний електричний пристрій нового покоління, розроблений для систем електропостачання середньої напруги. Завдяки інтеграції передової технології механічної передачі, оптимізованих контактних структур і високоміцних провідних компонентів серія GN22-6 забезпечує надійну ізоляцію для великих електростанцій і промислових електричних установок.
Внутрішній високовольтний роз’єднувач GN22-6 в основному використовується на великих електростанціях і електричних системах для ізоляції джерел живлення під час перевірки та обслуговування обладнання. Продукт можна сконфігурувати як три незалежні однополюсні блоки або інтегровану триполюсну збірку, забезпечуючи гнучкі варіанти встановлення для різних вимог системи живлення.
Роз’єднувач і відповідний робочий механізм відповідають GB 1985 (змінний струмВисоковольтні роз'єднувачіі заземлювачі), що забезпечує надійну роботу та сумісність зі стандартами високовольтного електричного обладнання.
| Пункт | Технічні вимоги |
|---|---|
| Висота | ≤1000 м |
| Температура навколишнього середовища | -25 ℃ ~ +40 ℃ |
| Відносна вологість | ≤90% (при +25 ℃) |
| Середовище встановлення | Відсутність сильного корозійного газу, соляного туману, пилу, вибухових або ерозійних речовин |
| Стан вібрації | Відсутність частої сильної вібрації |

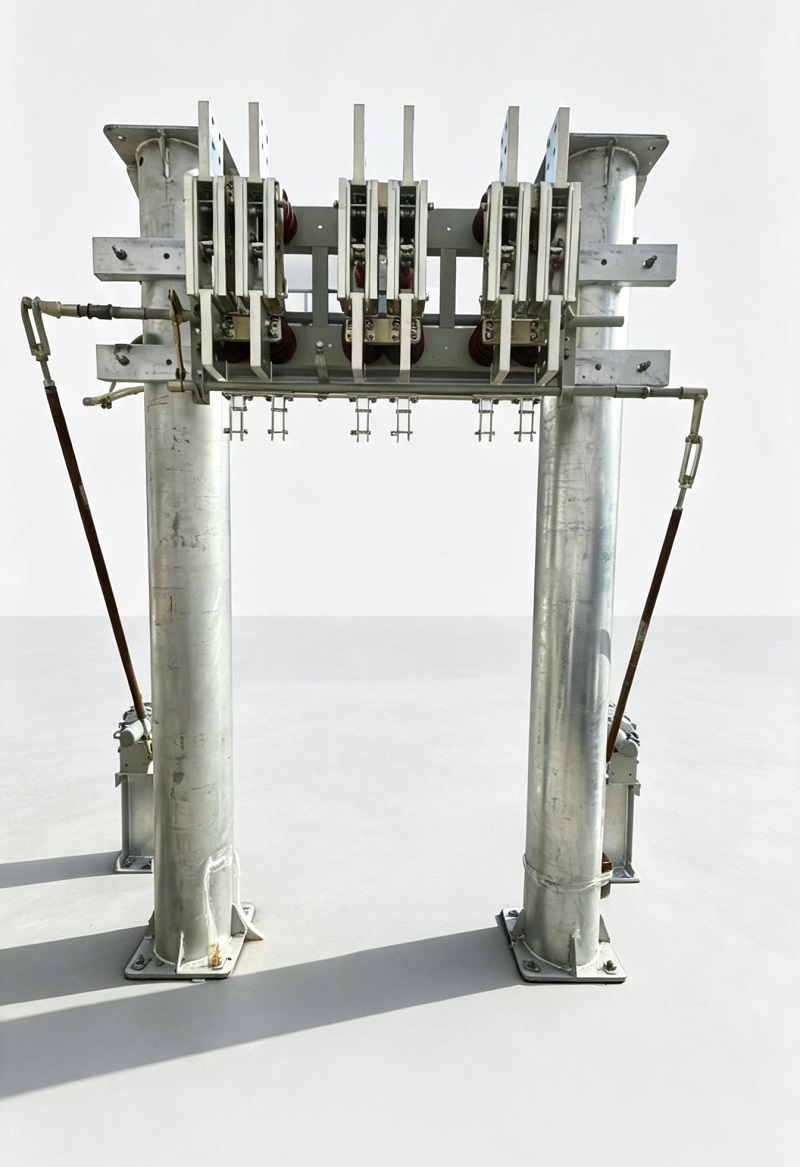

У серії GN22-6 використовується триполюсна структура ножа. Провідні компоненти кожного полюса закріплені на базовій рамі через опорні ізолятори або прохідні ізолятори, забезпечуючи стабільну механічну підтримку та електричну ізоляцію.
Леза перемикача виготовлені з потовщених мідних пластин із технологією точної обробки, що покращує якість поверхні та електропровідність провідних компонентів. Оптимізована структура контактів забезпечує надійне з’єднання та забезпечує можливість самоочищення під час роботи, допомагаючи зменшити опір контакту та підвищити стабільність роботи.
На відміну від традиційних механізмів роз’єднувального вимикача, серія GN22-6 використовує спеціально розроблений двоступеневий механізм замикання та блокування для вирішення загальної проблеми між високим контактним тиском і робочим моментом.

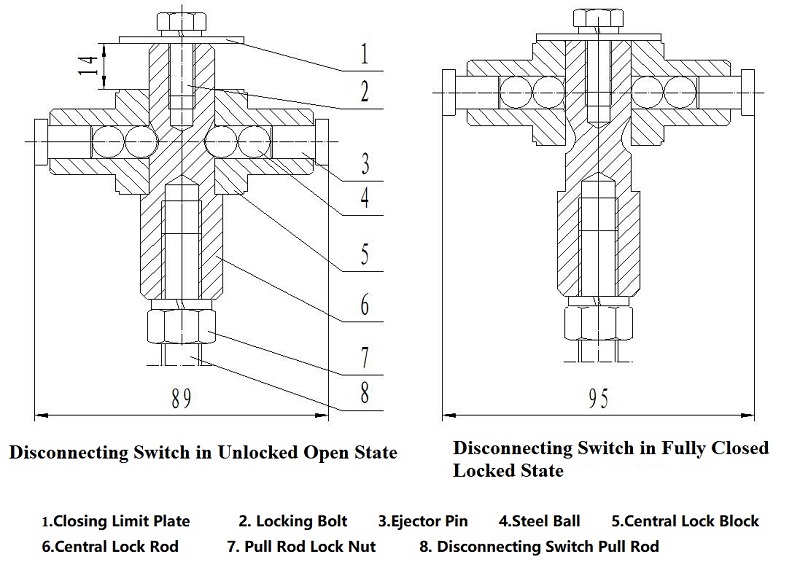

Під час першого повороту головного вала на 80° лопатевий перемикач переміщується з повністю відкритого положення в попередньо закрите положення.
Під час наступного повороту на 10° механізм блокування замка приводить в рух шток центрального замка, сталеві кульки та виштовхувачі. Магнітні фіксуючі пластини підсилюють силу через структуру важеля, збільшуючи тягу приблизно в 5,5 разів і створюючи сильний контактний тиск на лезо перемикача.
Ця інноваційна структура забезпечує:
Серія GN22-6 підтримує різні вимоги до номінального струму, що робить її придатною для розподілу електроенергії з високим струмом та ізоляції для обслуговування.
| Модель | Номінальна напруга (кВ) | Максимальна робоча напруга (кВ) | Витримувана напруга промислової частоти за 1 хвилину (кВ) | Номінальний струм (A) | Струм динамічної стабільності (кА) | Струм термічної стабільності 3 с (кА) |
|---|---|---|---|---|---|---|
| ГН22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| ГН22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| ГН22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| ГН22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| ГН22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Примітки: GN22-10 являє собою плоский тип; C представляє наскрізний тип; D означає тип заземлення.
Роз’єднувач GN22-6 підтримує горизонтальний, вертикальний і похилий способи установки, що дозволяє гнучко інтегрувати його в різні електричні системи.
Сумісні операційні механізми включають:
| Номінальний струм | Максимальний робочий момент |
|---|---|
| 2000А | <145 Н·м |
| 3150A | <180 Н·м |
| 4000А | <200 Н·м |
| 5000А | <250 Н·м |
| 6300A | <300 Н·м |
| 8000А | <350 Н·м |
Щоб підтримувати стабільну роботу, після введення в експлуатацію слід проводити регулярні перевірки та технічне обслуговування. Рекомендовані процедури технічного обслуговування включають:
| компонент | Рекомендований матеріал |
|---|---|
| Рухомі компоненти | Мастило ZG-1 |
| Захист контактної поверхні | SYB1607 Промисловий вазелін |
Оскільки електричні системи продовжують розвиватися в напрямку збільшення потужності та підвищення надійності, передова технологія роз’єднувальних вимикачів стає все більш важливою для безпеки живлення та обслуговування обладнання.
Завдяки здатності до великих струмів, оптимізованим структурам контактів і надійній механічній конструкції внутрішній роз’єднувач високої напруги GN22-6 забезпечує надійне рішення ізоляції для електростанцій, підстанцій і промислових електричних систем.
Підвищуючи безпеку експлуатації та надійність обладнання, серія GN22-6 підтримує модернізацію та стабільний розвиток енергетичної інфраструктури середньої напруги.
