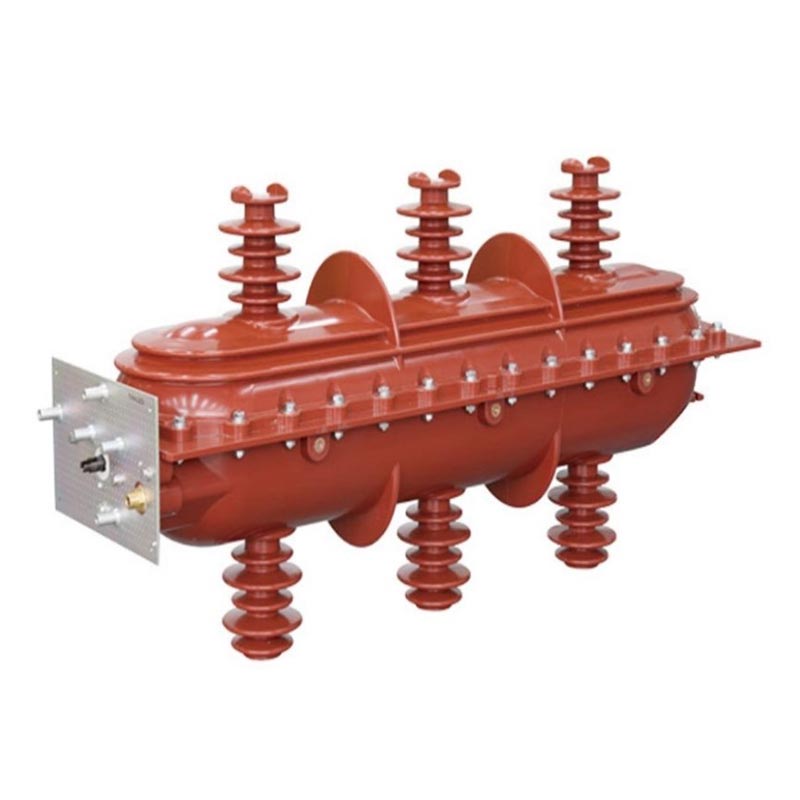

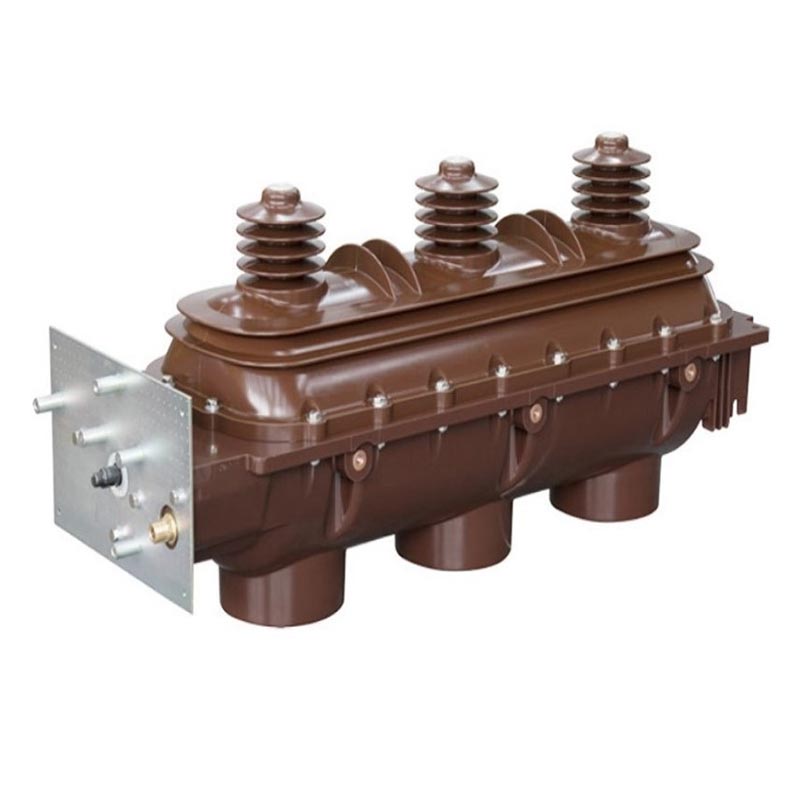

Вимикач навантаження Sf6 для внутрішнього використання

Вимикач навантаження Usune Indoor Sf6 - це нове покоління високовольтних розподільних пристроїв, спеціально розроблених для внутрішнього використання. сценарії розподілу електроенергії. Розроблений професійною командою досліджень і розробок Usune, він пройшов комплексний тип тестування та його продуктивність відповідає стандартам GB3804, GB16926, IEC60265 та IEC60420.

Як професійний виробник високовольтного електричного обладнання, Usune має стандартизовані виробничі підприємства в Китай, оснащений сучасним виробничим обладнанням і суворими процесами контролю якості, щоб гарантувати, що кожен продукт відповідає стандартам. Продукти використовують газ SF6 як ізоляцію та середовище для гасіння дуги, що забезпечує такі переваги висока міцність ізоляції, ефективне гасіння дуги, компактна структура та тривалий термін служби вирішення проблем, пов’язаних із поганою стабільністю та високими витратами на обслуговування традиційних перемикачів навантаження.

Основні технічні параметри

1. Застосовні системи: трифазний змінний струм 10 кВ, 12 кВ, 24 кВ, 36 кВ, 50/60 Гц
2. Засіб для гасіння дуги: газ SF6 (інертний, нетоксичний, висока електронегативність, мілісекундний рівень високої ефективності гасіння дуги)
3. Робочий механізм: пружинний механізм (стандартний ручний накопичувач енергії, додаткове електричне відкриття та закривання для дистанційного керування)
4. Робочий статус: Трипозиційна дугогасна камера: «Закрити-Відкрити-Землю»
5. Ефективність герметизації: спеціальна динамічна та статична конструкція герметизації, обладнана манометром для реального часу моніторинг

Область застосування

Елегазові вимикачі навантаження всередині приміщень широко використовуються в сценаріях розподілу електроенергії всередині приміщень, таких як промисловість і шахта підприємств, багатоповерхових будинків, міських житлових масивів, підстанцій, великих торгових центрів, аеропортів, метро та лікарні для комутації струмів навантаження, керування та захисту ланцюгів і розподільних трансформаторів; коли оснащені переднім роз’ємом для кабелю, який можна торкатися на виході, вони особливо підходять для розгалуження кабелю (з'єднувальні) коробки.

Основні технічні параметри

Конструктивні особливості та переваги безпеки

1. Чудова ізоляція та конструкція для гасіння дуги

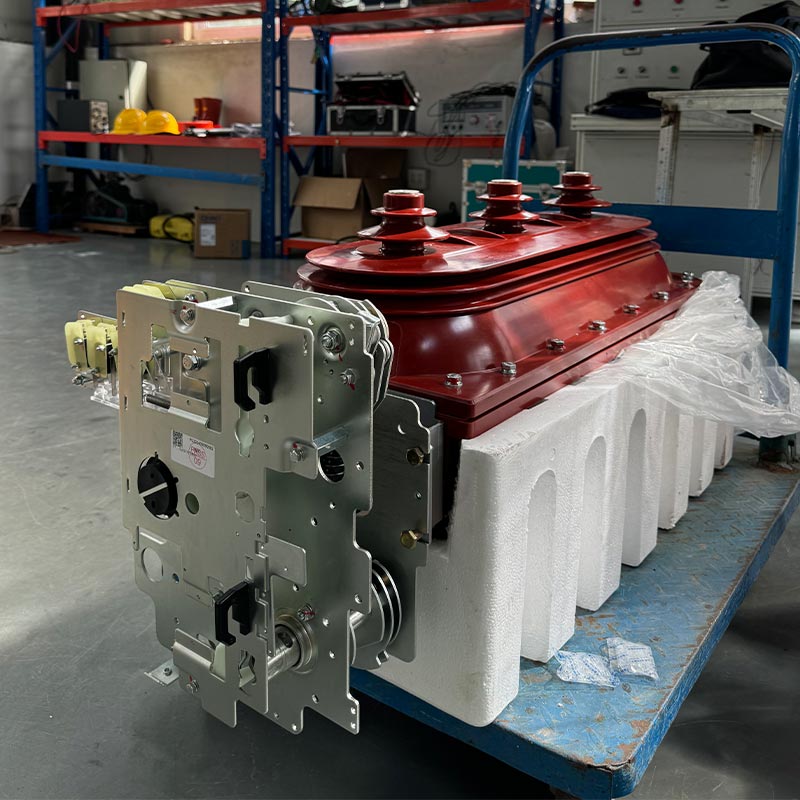

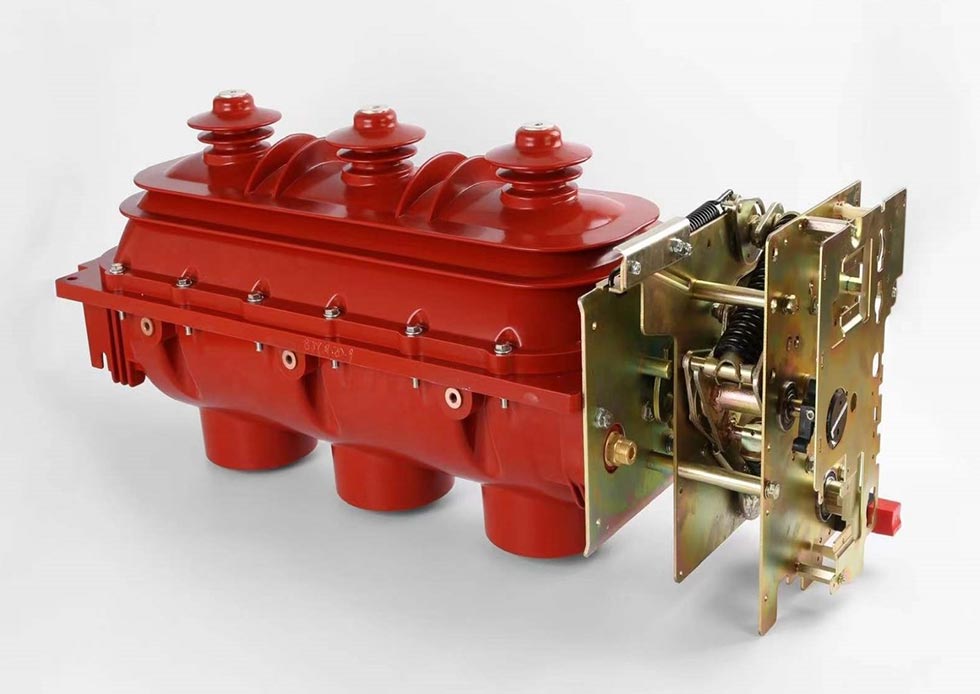

Верхня та нижня оболонки відлиті під тиском з епоксидної смоли, утворюючи герметичну, заповнену газом внутрішню порожнину, яка ефективно ізолює зовнішнє середовище. Трипозиційна дугогасна камера завершує закриття, операції відкриття та заземлення крок за кроком через обертання загального рухомого контакту, забезпечуючи чіткість статус і надійна робота. Газ SF6 має високу діелектричну міцність і відмінні характеристики гасіння дуги, швидке гасіння дуги, що утворюється при комутації.

2. Надійне ущільнення та моніторинг тиску

Внутрішній вимикач навантаження SF6 використовує спеціальну конструкцію динамічного та статичного ущільнення, що забезпечує чудову герметизацію ефективність і запобігання витоку елегазу. Манометр розташований на видному місці на коробці механізму для контролю тиск газу в реальному часі, сприяючи своєчасному виявленню потенційних небезпек операторами.

3. Комплексні блокування безпеки

Між вимикачем навантаження і заземлювачем, а також між вимикачем навантаження встановлені надійні механічні блокування вимикач заземлення та передні дверцята (для розподілу електроенергії шафового типу), запобігаючи неправильній роботі та забезпечуючи безпека персоналу та обладнання. Вирівнююча захисна кришка обладнана на вихідному кінці для покращення ізоляційні характеристики.

4. Гнучка робота та компактний дизайн

Стандартна конфігурація включає ручний пружинний механізм приводу; додаткове електричне відкриття та закриття дозволяє дистанційне керування. Його компактна структура та невелика площа роблять його придатним для висотних будівель, невеликих підстанції та інші програми з обмеженим простором для установки.

Умови використання

1. Нормальні умови експлуатації

- Температура навколишнього середовища: -25℃～+40℃
- Висота: не більше 2000 м
- Вологість: середньодобова відносна вологість <95%, середньомісячна <90%; середньодобовий тиск пари ≤2,2 кПа, середньомісячне значення ≤1,8 кПа

2. Особливі умови експлуатації

Відповідно до стандарту GB/T11022-1999 внутрішній вимикач навантаження Sf6 повинен працювати в нормальних умовах. Якщо умови експлуатації не виконуються (наприклад, висота понад 2000 м, надмірна температура та вологість тощо), будь ласка, попередньо проконсультуйтеся з виробником, щоб забезпечити нормальну роботу виробу.

Випадок застосування в реальному світі

Практичний приклад: Проект розподілу електроенергії міського метро Китаю

Ключова лінія метро потребує надійних внутрішніх вимикачів високої напруги для системи розподілу електроенергії станції, вимагає високого рівня безпеки, стабільності та компактності обладнання. Цей проект вибрав Usune FLN36-12D модель, компактна конструкція якої підходить для обмеженого простору метро. Його надійна герметизація і дугогасна здатність забезпечує стабільну роботу у вологому підземному середовищі. З моменту введення в експлуатацію у 2024 році він зазнав нульових збоїв і отримав високу оцінку від власника проекту.

FAQ

Q1: Що робити, якщо манометр елегазу на перемикачі показує ненормальне значення?

A1: Негайно припиніть використання комутатора, щоб уникнути пошкодження обладнання або нещасних випадків. Спочатку перевірте на витік газу. Якщо витоків немає, дочекайтеся відновлення температури і спостерігайте, чи нормалізується тиск. Якщо є витік або тиск не може бути відновлений, негайно зверніться до служби післяпродажного обслуговування Usune. The виробник надішле професійних техніків для вирішення проблеми.

Питання 2: Чи можна використовувати перемикач навантаження Usune Indoor SF6 на висоті понад 2000 м над рівнем моря?

A2: Нормальна робоча висота не перевищує 2000 м. Більша висота вплине на ефективність ізоляції. Якщо використовувати в на великій висоті, заздалегідь проконсультуйтеся з Усуне. Як професійний постачальник, ми можемо надати індивідуальні рішення та налаштувати конструкцію ізоляції для забезпечення стабільної роботи.

Q3: Як часто продукт потребує технічного обслуговування та які основні пункти технічного обслуговування?

A3: За нормальних умов комплексне технічне обслуговування рекомендується кожні 1-2 роки. Основні елементи включають: (1) Перевірка тиску елегазу та герметичності; (2) Перевірка надійності механічних блокувань; (3) Очищення перемикача і поверхні коробки механізму; (4) Перевірка точності покажчиків положення; (5) Перевірка робочого механізму та додавання мастила за потреби. Щоб отримати докладніші відомості, зверніться до посібника з експлуатації виробу або зверніться до сервісного центру. Усуне також забезпечує професійне навчання технічного обслуговування.

Відданість бренду та післяпродажне обслуговування

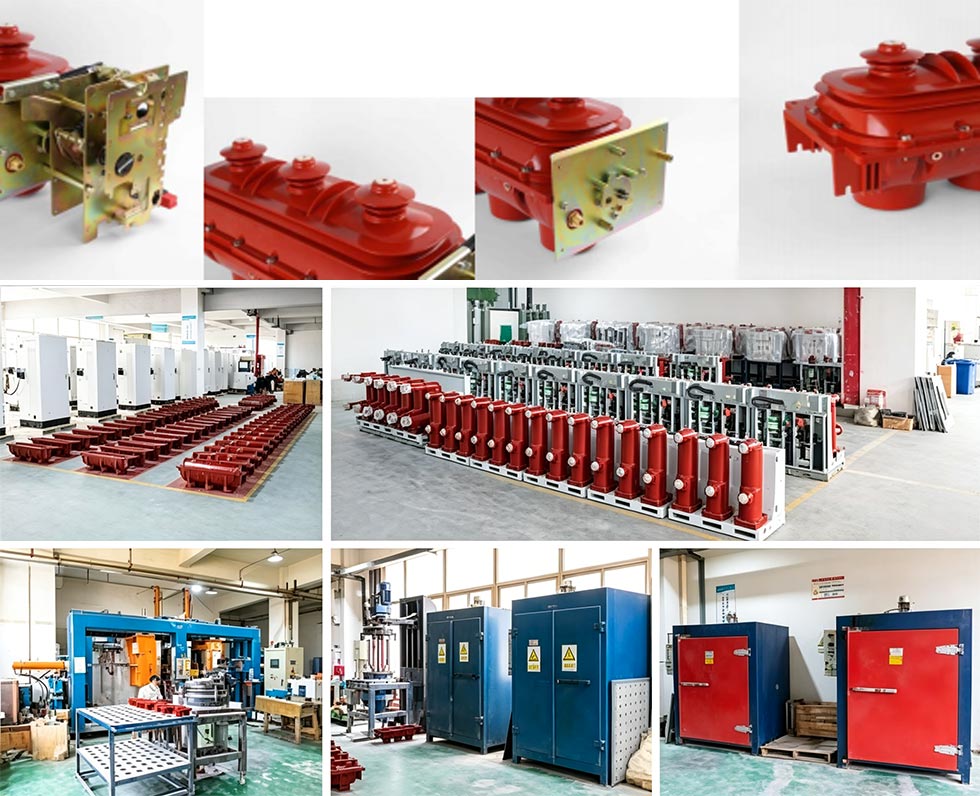

Як професійний виробник і постачальник високовольтного електричного обладнання, Usune має стандартизоване виробництво рослини в Китаї. Дотримуючись принципу «Перш за все якість, перш за все безпека», усі продукти проходять сувору перевірку якості перевірка перед виходом із заводу, відповідність відповідним стандартам сертифікації для забезпечення авторитету продукту та надійність.

Ми надаємо комплексні післяпродажні послуги, включаючи інструкції з монтажу, введення в експлуатацію, технічне обслуговування та технічна підготовка. Наша команда післяпродажного обслуговування складається з досвідчених професійних техніків, які оперативно реагують на ваші запитання потреби та надавати ефективні рішення. Ми завжди підтримуємо основну концепцію «Все для безпечної утилізації електрика» та працювати з користувачами над створенням безпечного та стабільного середовища розподілу електроенергії.
