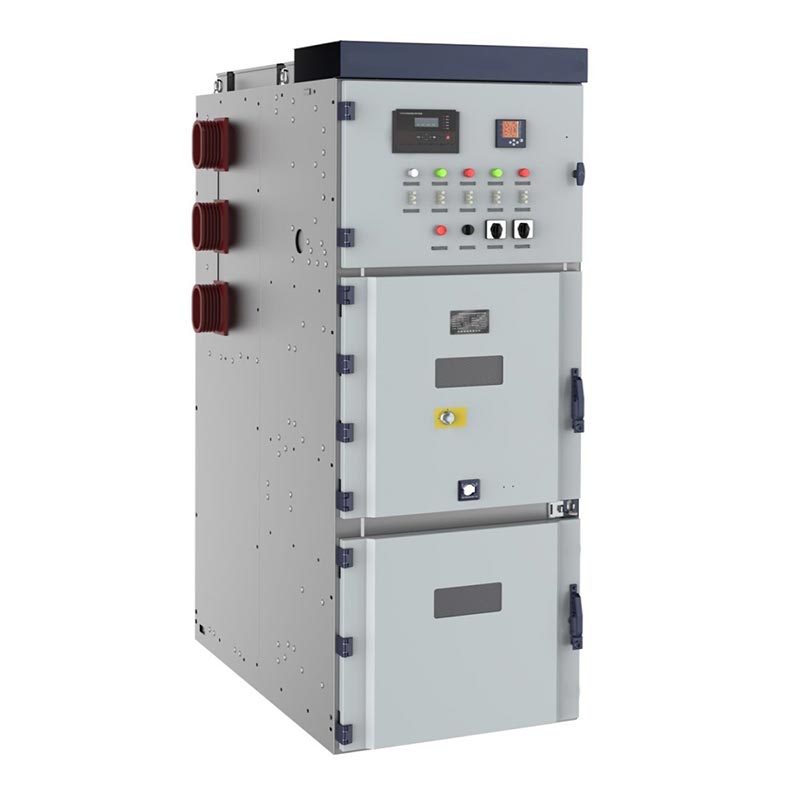

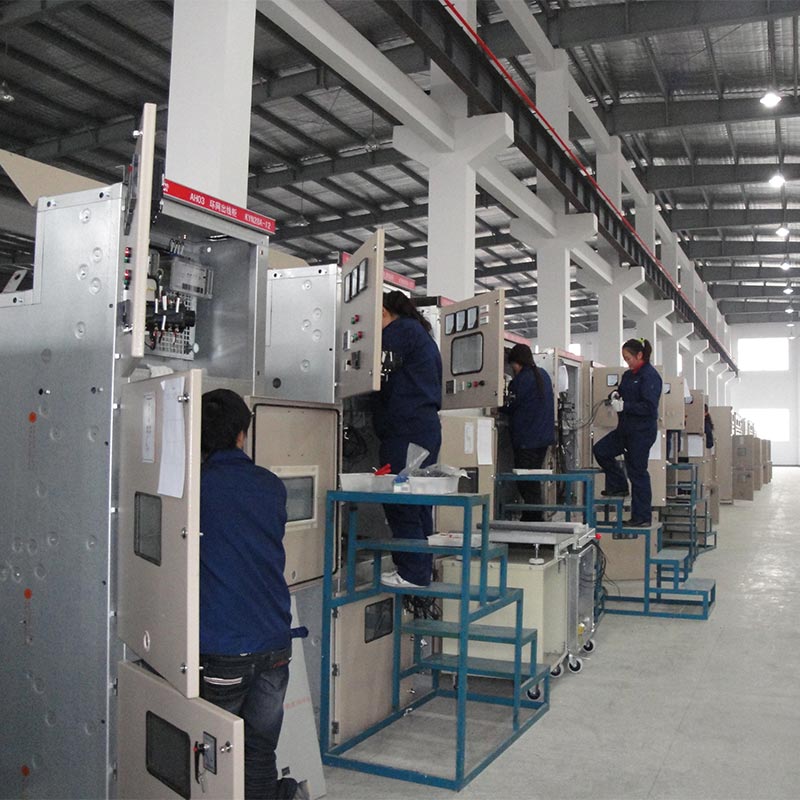

Розподільні пристрої середньої напруги 24 кВ Lv і Mv

Розподільний пристрій Usune 24 кВ середньої напруги Lv та Mv, KYN28-24 (Z)(GZS1), належить до броньованих висувних змінного струму категорія розподільного пристрою в металевому корпусі. Він підходить для трифазних систем живлення змінного струму 50 Гц і в основному використовується для потужність прийом, розподіл, керування ланцюгом, захист і моніторинг.

Розподільний пристрій середньої напруги 24 кВ Lv і Mv широко використовується на електростанціях, підстанціях, промисловості та гірничодобувній промисловості підприємствах, висотних будівлях для прийому, розподілу, керування та захисту електроенергії. Ядро Усуне виробнича база розташована в Китаї, що робить його надійним професійним виробником, що забезпечує високу якість рішення для розподілу електроенергії середньої напруги для користувачів у всьому світі.

Розподільні пристрої низької напруги

Розподільні пристрої середньої напруги

Основні технічні параметри

Наша продукція суворо відповідає наступним стандартам

1. GB3906-2006 "3,6-40,5 кВ змінного струму в металевому корпусі розподільні пристрої та пристрої керування"
2. GB/T11022 "Загальні технічні умови для високовольтних розподільних пристроїв і пристроїв керування"
3. IEC62271-200 "Комутальні пристрої змінного струму в металевому корпусі з номінальною напругою вище 1 кВ і нижче 52 кВ"
4. DL/T404 «Технічні умови для замовлення високовольтних розподільних пристроїв змінного струму для внутрішнього використання»

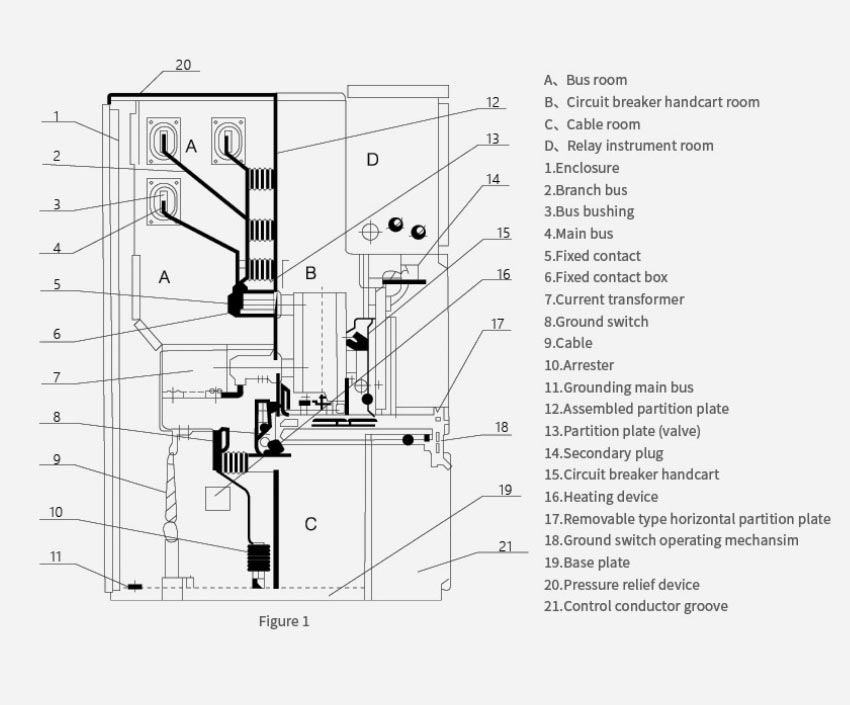

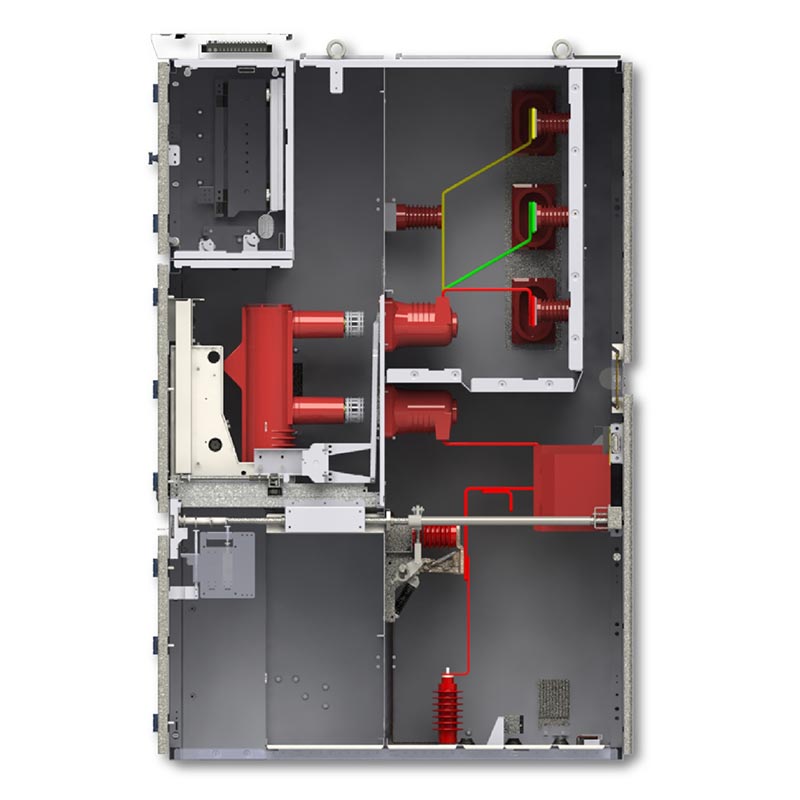

Структура кабінету

Розподільний пристрій середньої та середньої напруги 24 кВ має повністю металеву розділену конструкцію, з кожним функціональна зона незалежно ізольована, ефективно пригнічуючи поширення дуг розломів.

1. Відсік автоматичного вимикача: оснащений знімним вакуумним візком для автоматичного вимикача.
2. Відсік збірних шин: містить головні шини, шини відгалужень та ізолятори шин.
3. Кабельний відсік: встановлює трансформатори струму, трансформатори напруги, вимикачі заземлення та кабельні клеми.
4. Відсік приладів керування: оснащений реле, пристроями захисту, інструментами, вторинною проводкою та контроль панелі.
5. Канал скидання тиску: має пристрій для скидання дуги у верхній частині шафи для підвищення безпеки від несправностей.

Основні характеристики

1. Суцільнометалеві незалежні відсіки для запобігання поширенню та взаємній перешкоді дуг розломів.

2. Комплексне механічне п'ятизахисне блокування:
- Запобігає штовханню або витягуванню візка автоматичного вимикача під навантаженням.
- Запобігає замиканню автоматичного вимикача, коли заземлювач замкнутий.
- Запобігає випадковому замиканню заземлювача під напругою.
- Запобігає випадковому проникненню в приміщення під напругою.
- Запобігає неправильній роботі ізолятора.

3. Встановлений по центру знімний візок для роботи та обслуговування спереду, що полегшує ремонт.

4. Високий рівень ізоляції, компактна структура та сильна стійкість до несправностей.

5. Відповідає внутрішнім і міжнародним стандартам, адаптується до різних схем розподілу електроенергії

Практичні випадки застосування

Випадок 1: Муніципальна підстанція у Східному Китаї

1. Історія проекту

Муніципальна підстанція 110 кВ потребувала модернізації вторинної розподільчої мережі, щоб задовольнити зростання міст потреби в електроенергії та підвищення надійності електропостачання.

2. Рішення

36 розподільних пристроїв Usune 24 кВ середньої напруги Lv і Mv були розгорнуті для системи розподілу електроенергії 24 кВ.

3. Результати

- Компактна конструкція розподільного пристрою заощадила 30% площі підстанції.
- П'ятизахисна централізація працювала без аварій в експлуатації протягом трьох років експлуатації.
- Надійна технологія вакуумного відключення ланцюга скоротила час простою більш ніж на 80%, значно покращивши якісне електропостачання для 200 тис. жителів.

Випадок 2: Великий нафтохімічний завод у Центральній Азії

1. Історія проекту

Сучасний нафтохімічний комплекс потребував високонадійної системи розподілу електроенергії середньої напруги для забезпечення безперервна робота відповідального виробничого обладнання.

2. Рішення

Надано 58 розподільних пристроїв Usune 24 кВ, спеціально розроблених для важких промислових умов і вдосконалених стійкість до пилу і корозії.

3. Результати

- Успішно витримав суворі умови на місці (висока запиленість, хімічні пари), демонструючи стабільність продуктивність.
- Можливість швидкого відключення несправності (≤ 60 мс) захищає дорогі компресори та реактори від пошкодження під час короткочасного схеми.
- Фронтальна конструкція для обслуговування скорочує час простою на 50%, забезпечуючи безперервність виробництва.

Зовнішні розміри продукту

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

поширені запитання

Q1: Який застосовний діапазон напруги цього розподільного пристрою середньої напруги 24 кВ Lv і Mv?

A1: Продукт підходить для трифазних систем живлення змінного струму 3,6～12 кВ, 24 кВ 50/60 Гц, задовольняючи потреби більшості сценарії розподілу електроенергії середньої напруги.

Q2: Чи підтримує обладнання технічне обслуговування та ремонт на місці?

A2: Так. Продукт використовує конструкцію з переднім керуванням і обслуговуванням; візок автоматичного вимикача можна переміщати швидке обслуговування та заміна без впливу на роботу інших схем.

Q3: Як професійний постачальник, чи пропонує ваша фабрика індивідуальні рішення?

A3: Так. Usune може налаштувати номінальний струм, струм відключення короткого замикання, розмір шафи, конфігурацію захисту, тощо, відповідно до вимог проекту для адаптації до різних умов експлуатації та системних вимог.
