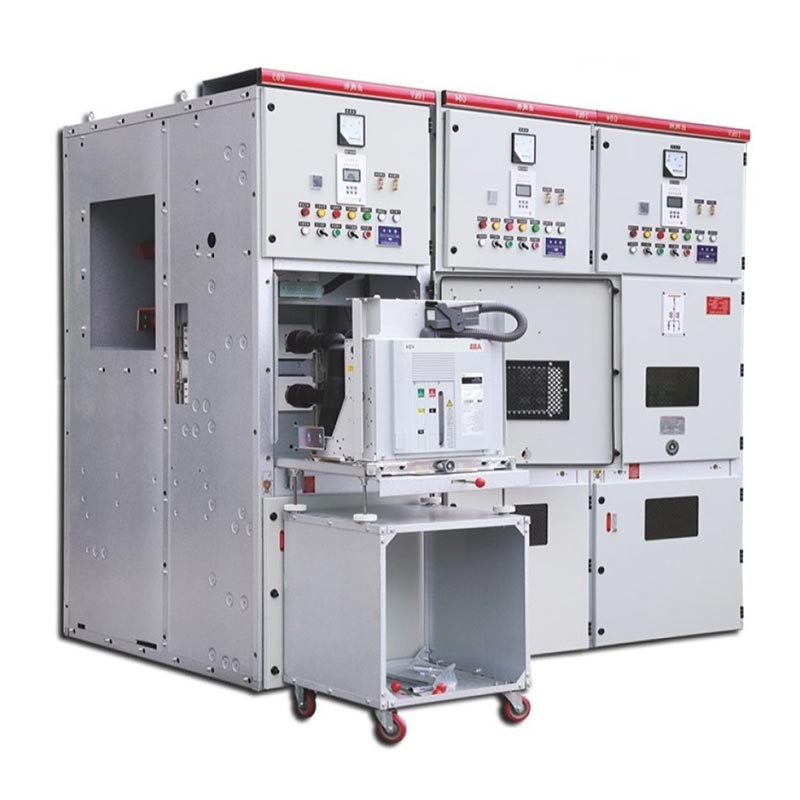

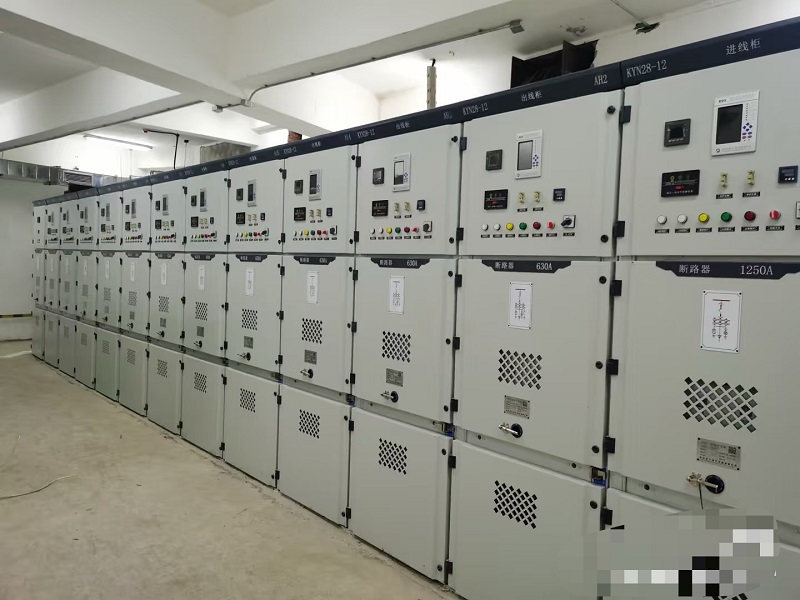

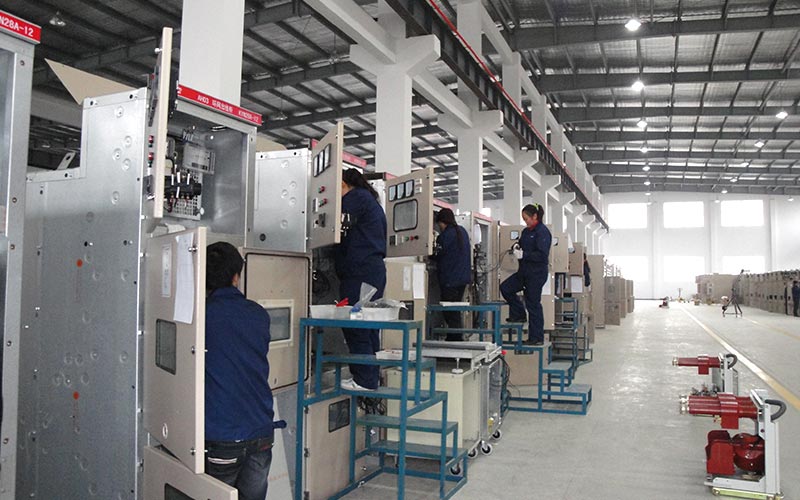

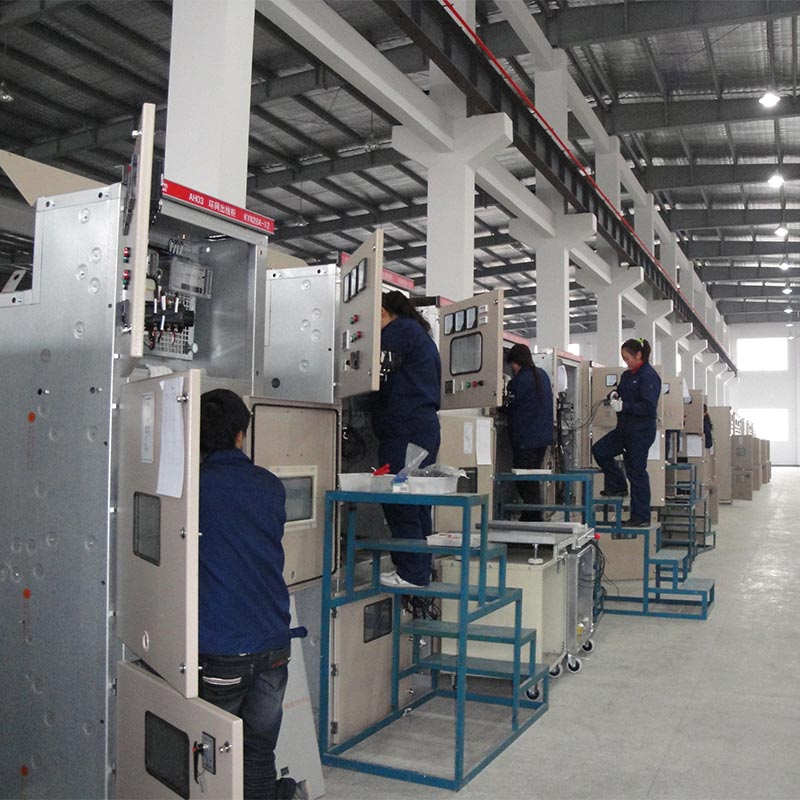

Kyn28 Розподільний пристрій 12кв

Розподільний пристрій Usune Kyn28 12 кВ — це пристрій для розподілу електроенергії високої напруги в приміщенні з номінальною напругою 3,6 кВ, 7,2 кВ і 12 кВ, підходить для трифазних систем живлення змінного струму 50/60 Гц. Це основне електрообладнання в сучасній енергетиці передачі та розподілу, промислового розподілу електроенергії та полів електропостачання комерційних будівель. Продукт приймає броньовану металеву конструкцію, яка повністю відокремлює функціональні блоки, такі як автоматичні вимикачі, шини, кабелі та прилади контролю. Така конструкція виключає поширення дугових замикань із самого початку. Це також оснащений висувним візком вакуумного вимикача, що дозволяє швидко проводити технічне обслуговування та заміну без відключення вниз по шині, повністю відповідаючи основним вимогам енергосистем для безпечної, стабільної та ефективної роботи та обслуговування.

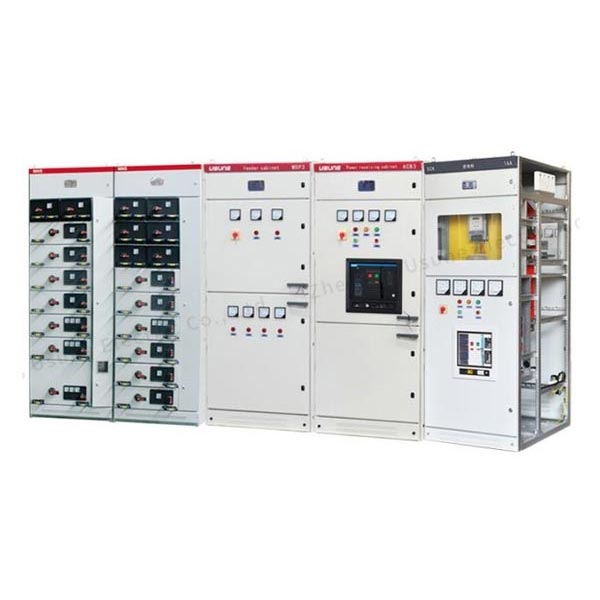

Розподільні пристрої низької напруги

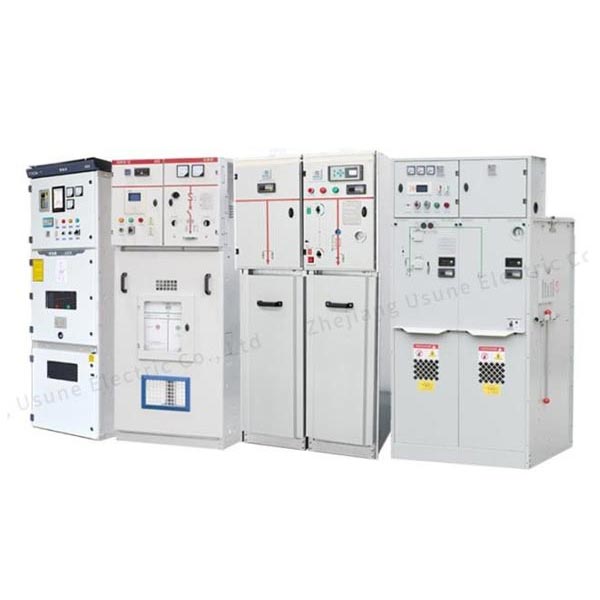

Розподільні пристрої середньої напруги

Основні технічні параметри

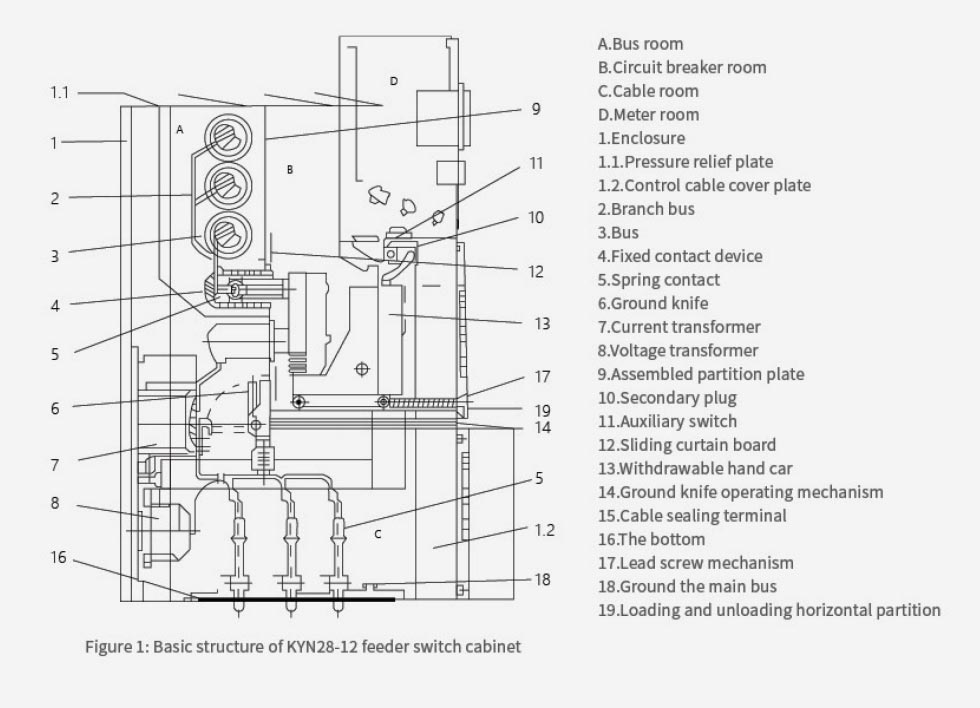

Незалежна структура відсіку

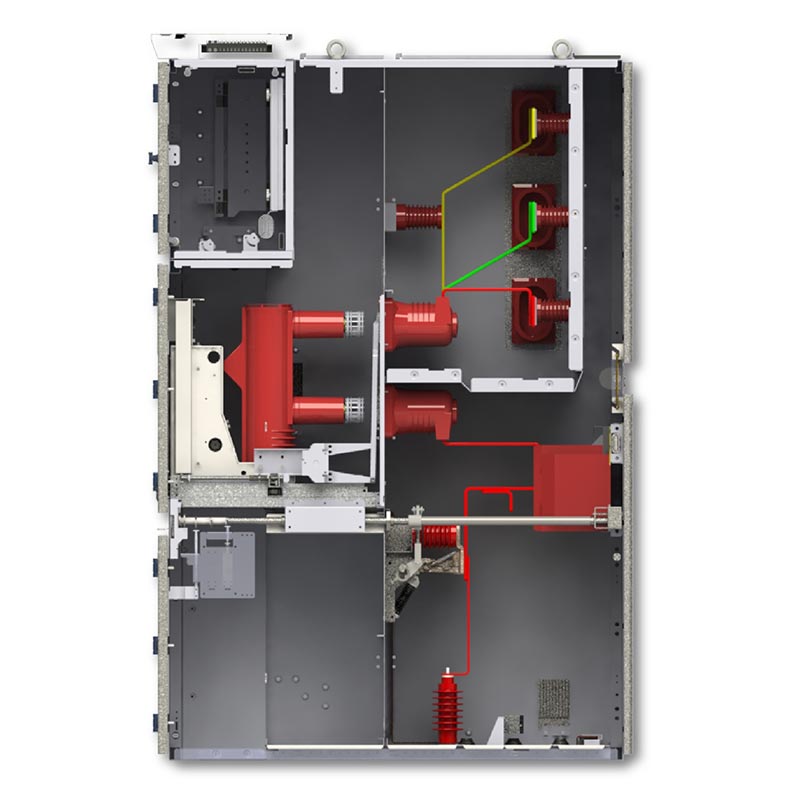

Розподільний пристрій Kyn28 12 кВ має модульну конструкцію відсіку з повністю металевою ізоляцією. Чотири функціональні зони повністю незалежні, ефективно запобігаючи поширенню несправності:

1. Відсік автоматичного вимикача: встановлює візок вакуумного вимикача, оснащений точним керівництвом і механізми блокування для забезпечення безпечного руху візка.
2. Відсік збірних шин: закрите розташування головних і відгалужувальних шин з відмінними характеристиками ізоляції, уникаючи ризик короткого замикання фаза-фаза/фаза-земля.
3. Кабельний відсік: великий простір, придатний для багатоканальних кабельних з’єднань, що полегшує прокладку кабелю, проводку, і тестування.
4. Відсік приладів і керування: інтегрує захисні пристрої, вимірювальні прилади та схему керування компоненти для централізованого моніторингу та експлуатації.
5. Пристрій скидання тиску: оснащений спеціальним клапаном скидання тиску у верхній частині, він може швидко відпускати дугу тиск у разі внутрішніх несправностей, забезпечення безпеки кабінету та персоналу.

Основні переваги продукту

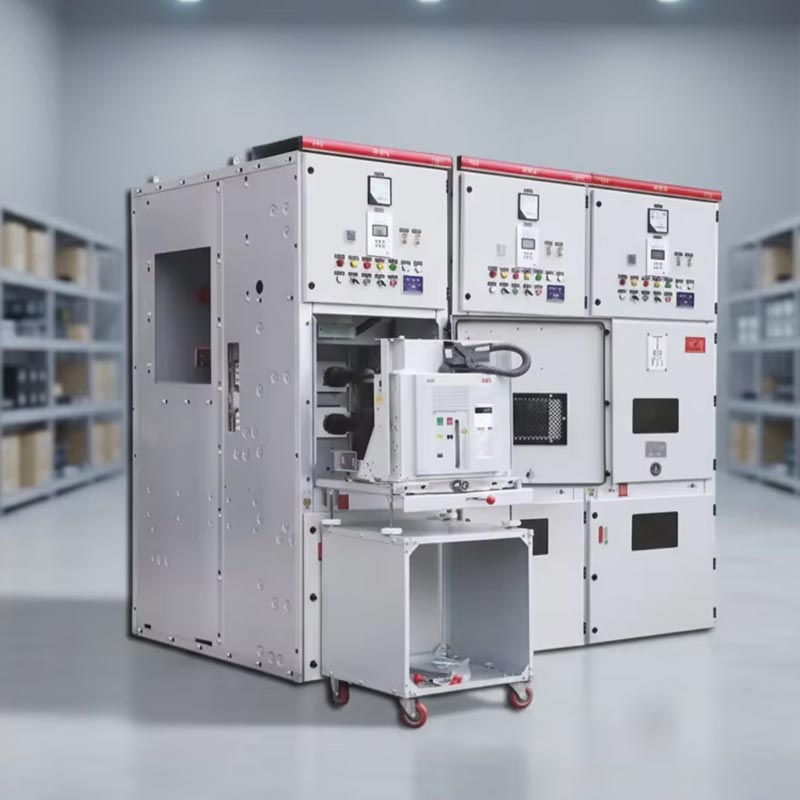

1. Знімна конструкція ручного візка

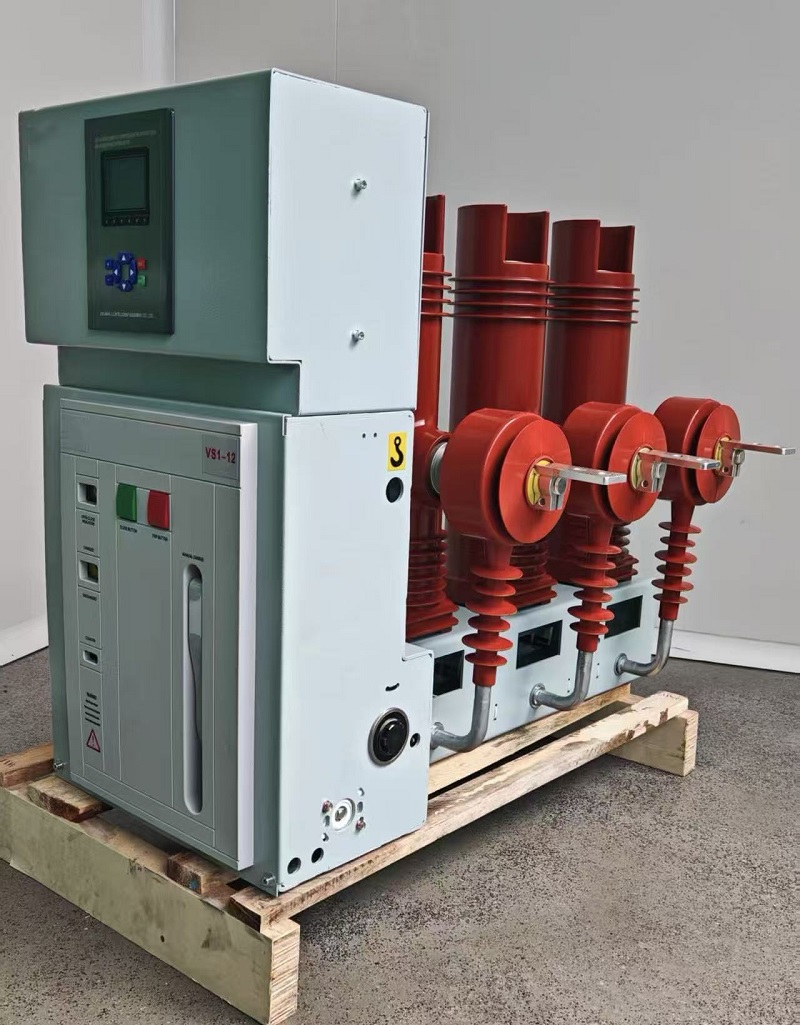

Серії автоматичних вимикачів, PT та ізолюючих ручних візків є повністю взаємозамінними. Під час обслуговування просто зніміть несправний ручний візок і штовхніть запасний ручний візок, щоб швидко відновити живлення без відключення всієї шини, істотно скорочує час обслуговування при відключенні електроенергії.

2. Комплексне механічне блокування "Five-Prevention":

- Запобігає випадковому розмиканню і замиканню автоматичних вимикачів;
- Запобігає зніманню/проштовхуванню ручного візка вимикача під навантаженням;
- запобігає випадковому замиканню заземлювача під напругою;
- Запобігає випадковому включенню під напругу при замкнутому заземлювачі;
- Запобігає випадковому проникненню в приміщення під напругою.

3. Оптимізована безпека та технічне обслуговування

Конструкція для роботи та обслуговування повністю спереду усуває потребу в просторі для обслуговування ззаду, ефективно заощаджуючи площа приміщення в роздавальній; шафа має вбудований конденсаційний нагрівач, адаптований до високої вологості навколишнього середовища, запобігаючи дефектам ізоляції, спричиненим конденсацією.

4. Висока ізоляція та стійкість до пошкоджень

У розподільчому пристрої Kyn28 12 кВ використовуються високоякісні ізоляційні матеріали та науково розроблена ізоляція, що забезпечує високий рівень ізоляції. Він ефективно протистоїть коротким замиканням, перенапругам та іншим електричним несправностям. Комбінована завдяки своїй металевій броні, він може похвалитися потужними можливостями контролю дуги.

Основні типи додатків

1. Шафа вхідної лінії: отримує живлення від джерел вище за потоком, забезпечуючи прийом живлення та загальний захист.
2. Шафа вихідної лінії: розподіляє живлення на навантаження, двигуни та інші кінцеві схеми, забезпечуючи захист.
3. PT і кабінет вимірювання напруги: контролює напругу системи та забезпечує захист від перенапруги.
4. Шафа вимірювання: інтегрує прилади вимірювання енергії для точної статистики споживання енергії.
5. Шафа секцій шин: забезпечує сегментовану роботу, ізоляцію та захист секцій шин.
6. Ізоляційна шафа: забезпечує електричну ізоляцію, забезпечуючи безпечне обслуговування.

Випадок застосування в реальному світі

Випадок 1: Проект розподілу електроенергії 10 кВ для великого центру обробки даних у Східному Китаї

Вимоги до проекту: центр обробки даних вимагає доступності електроенергії на 99,99% і нульової відсутності збоїв, високої стабільності система розподілу електроенергії середньої напруги для забезпечення безперебійного електропостачання основних навантажень, таких як сервери та охолоджувальне обладнання.

Рішення: повна система розподілу електроенергії була побудована з використанням розподільних пристроїв Usune Kyn28 12 кВ, включаючи шафи вхідних, шафи обліку, шафи ПТ та 12 шаф вихідних. Він оснащений короткозамикаючим струмом 40 кА вакуумні автоматичні вимикачі відключаючої здатності та інтелектуальні інтегровані пристрої захисту для досягнення швидкого збою ізоляція та точне визначення місця пошкодження.

Експлуатаційні результати: з моменту введення в експлуатацію в 2023 році система працювала без збоїв, зі 100% ступінь точності в діях захисту. Річний час відключення електроенергії становить менше 5 хвилин, повністю відповідає максимальному надійність електропостачання вимог центру обробки даних і ефективне уникнення економічних втрат у десятки мільйонів доларів через збої в електроенергії.

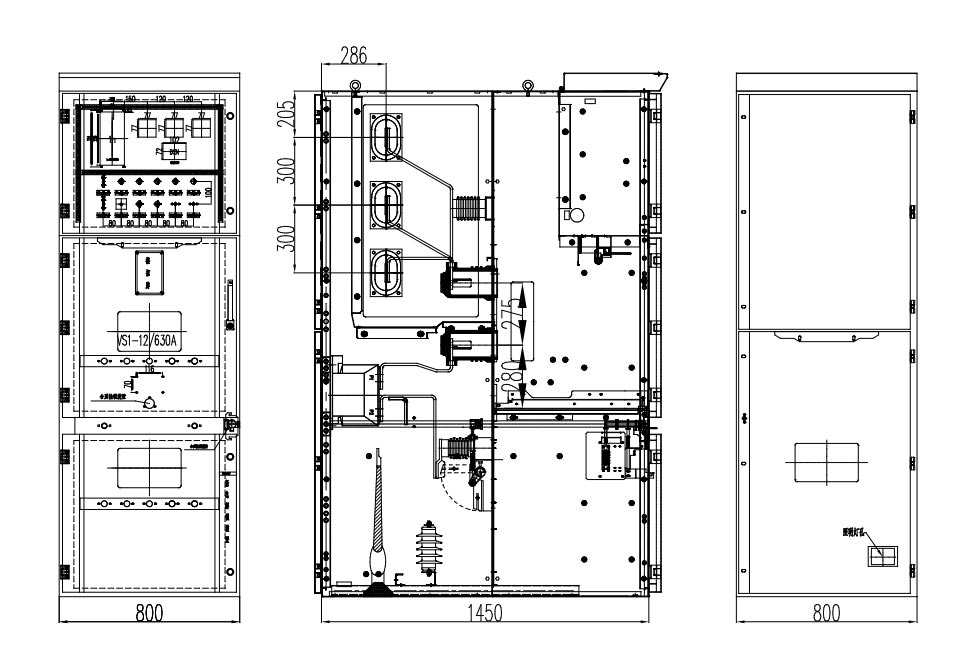

Зовнішні розміри продукту

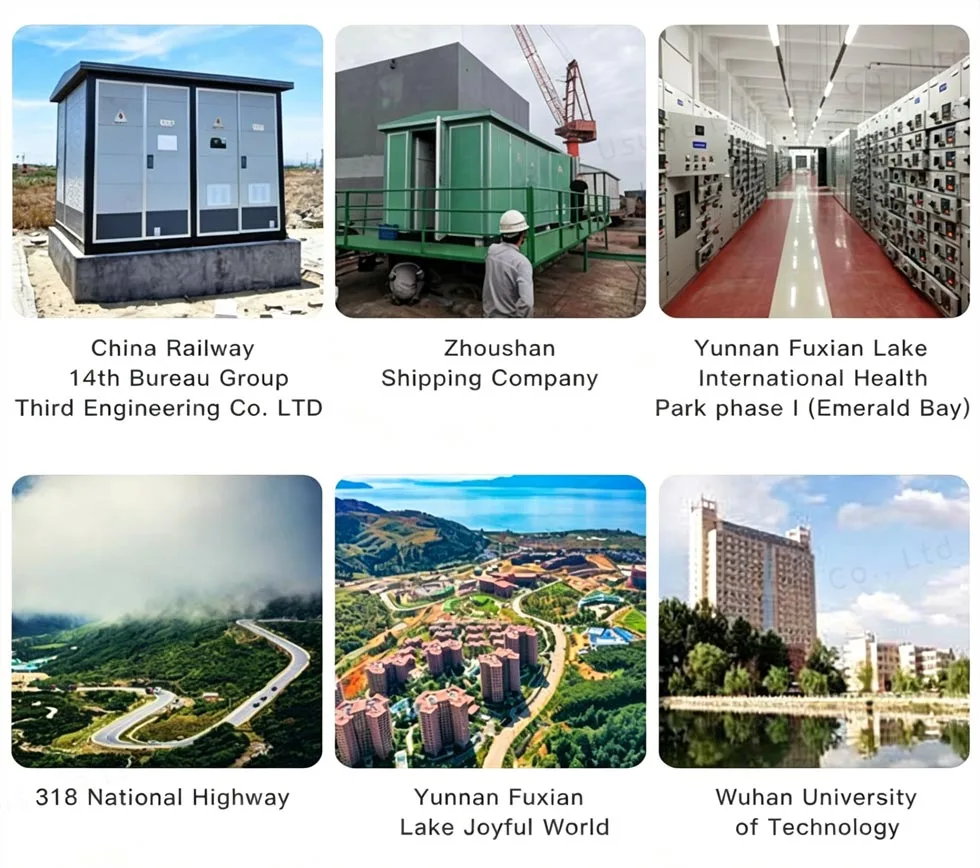

Довідка про проект

Проект запуску ракети Cas-space

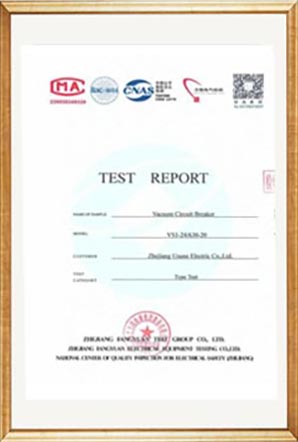

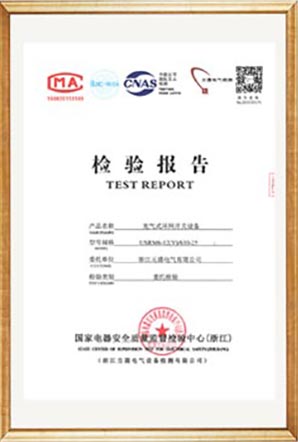

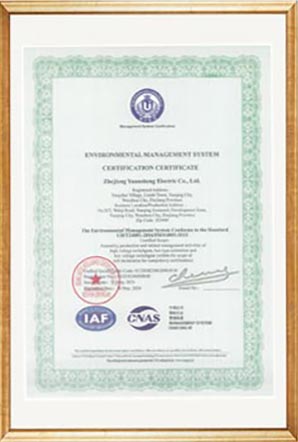

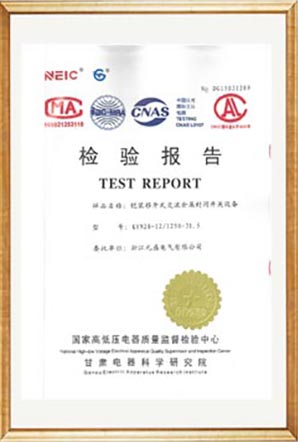

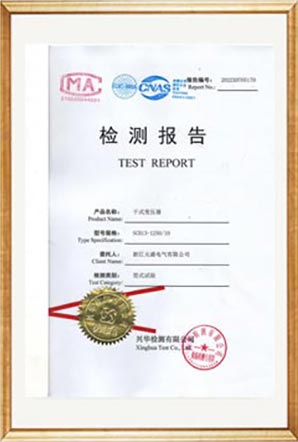

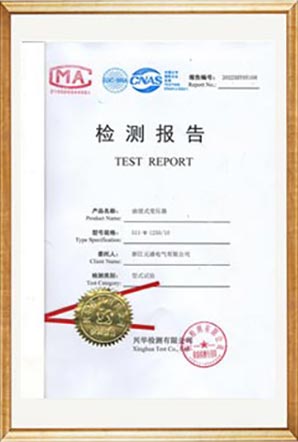

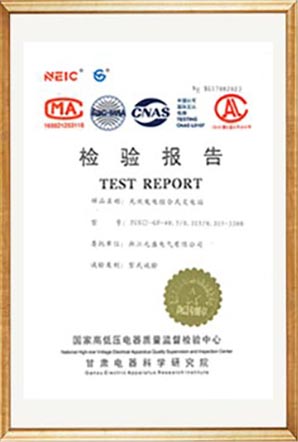

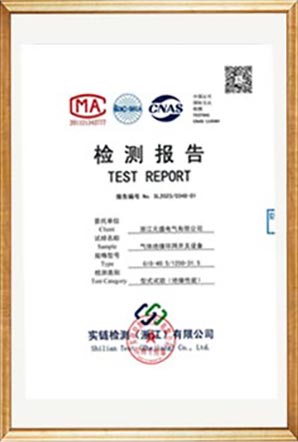

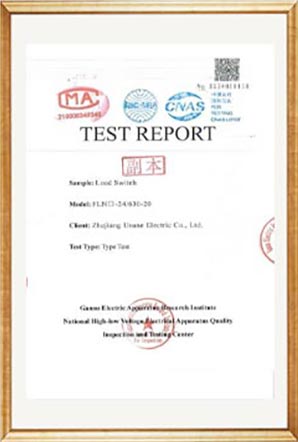

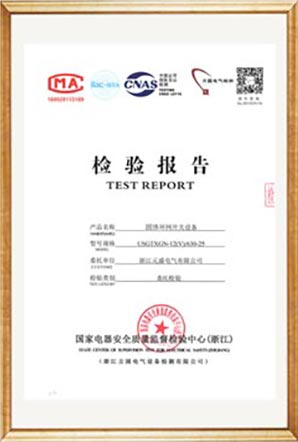

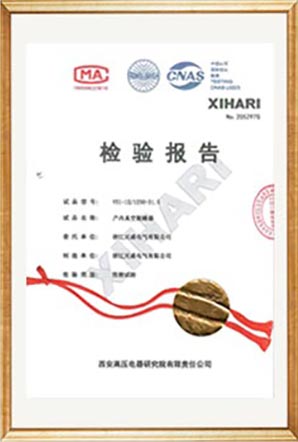

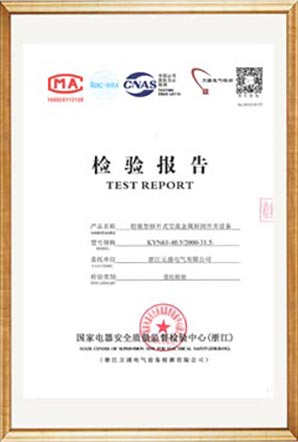

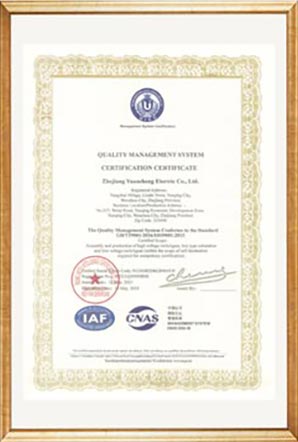

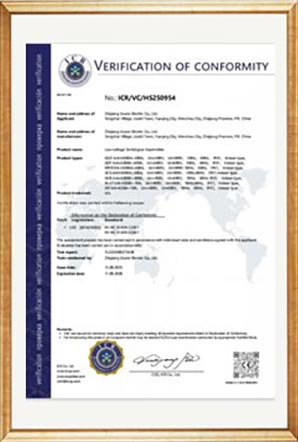

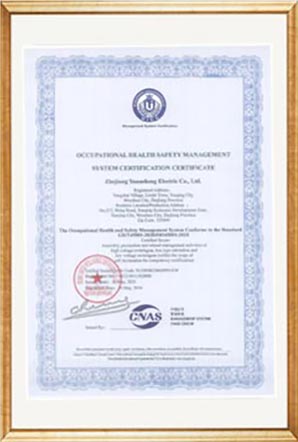

Звіт про випробування

поширені запитання

Q1: Чи є блокування "п'ять надійних" системи розподільного пристрою Kyn28 12 кВ механізмом механічного примусового блокування, і чи можна відключити?

У системі блокування "п'ять надійних" розподільних пристроїв Usune KYN28 використовується чисто механічна конструкція примусового блокування без допоміжної електричної схеми розблокування, що структурно виключає можливість неправильної роботи. Тільки професійний обслуговуючий персонал може тимчасово розблокувати його за допомогою спеціальних інструментів за безпечних умов живлення несправність і заземлення; його неможливо розблокувати під час нормальної роботи. Це повністю відповідає стандартам IEC і домашньому електроживленню стандарти безпеки, що забезпечують максимальну безпеку операторів і обладнання.

Q2: Чи може виріб нормально працювати в умовах високої вологості та на великій висоті, а також які спеціальні процедури потрібно?

Стандартна вологість продукту становить ≤95% середньодобового значення та ≤90% середньомісячного значення. Вбудований конденсаторний нагрівач автоматично осушує, легко справляючись із середовищами з високою вологістю. Для сценаріїв із висотою >1000 м це може бути використовується зі зниженням номінальних характеристик відповідно до стандартів енергетичної промисловості (приблизно 10% зниження номінальних характеристик на кожні 1000 м збільшення висота). Спеціально розроблені версії з посиленою ізоляцією також доступні для збільшення шляху витоку та зустрічі вимоги безпеки експлуатації на великій висоті.
