Розподільний пристрій Kyn28 10кв

Розподільний пристрій Usune Kyn28 10 кВ підходить для трифазного змінного струму 50 Гц, 3,6 ~ 12 кВ з однією шиною та однією шиною сегментований системи живлення та має комплексні функції "п'яти доказів". У шафі можна обладнати секцію ручного візка з основні компоненти, такі як вакуумні вимикачі та вакуумні контактори. Вакуумні автоматичні вимикачі таких брендів, як ABB VD4, Можна вибрати Schneider HVX і Usune VS1. На даний момент це основний комплект високовольтних пристроїв для приміщень потужність розподільче обладнання, яке в основному використовується для передачі та прийому електроенергії на різних підстанціях і розподільчих станцій, а також для керування ланцюгами, захисту та моніторингу.

Розподільні пристрої низької напруги

Розподільні пристрої середньої напруги

Вимоги до робочого середовища

• Температура навколишнього повітря: верхня межа +40℃, нижня межа -15℃;
• Відносна вологість: середньодобова не перевищує 95%, середньомісячна не перевищує 90%;
• Висота: 1000м і нижче;
• Сейсмічна інтенсивність: не перевищує 8 градусів;
• Відсутність небезпеки пожежі чи вибуху, сильного забруднення, хімічної корозії та сильної вібрації. Якщо операційний навколишнє середовище перевищує звичайні умови, зазначені в GB3906, користувач і виробник повинні узгодити і визначити відповідні умови.

Технічні параметри

• Номінальна напруга: 3,6 кВ, 6,6 кВ, 7,2 кВ, 10 кВ, 11 кВ, 12 кВ, 13,8 кВ, 15 кВ, 17,5 кВ, 20 кВ, 24 кВ;
• Номінальна частота: 50/60 Гц;
• Номінальний струм: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Номінальний короткочасний струм (4 с): 16 кА, 20 кА, 25 кА, 31,5 кА, 40 кА;
• Номінальний рівень ізоляції: 42 кВ (частота живлення 1 хв, між електродами/землею), 48 кВ (розімкнений контакт); 75кВ (імпульс блискавки, між електродами/до землі), 85 кВ (розімкнутий контакт, пікове значення);
• Клас захисту: ступінь захисту корпусу IP4X, захист IP2X для відсіків;
• Типи шаф: шафи вхідної лінії, шафи вихідної лінії, шафи захисту трансформатора, шинні зв’язки шафи, розподільні шафи роз’єднувачів, шафи підйому шин, шафи PT/VT тощо;
• Розміри шафи: Ширина 650мм/800мм/1000мм, Висота 2300мм, Глибина 1450мм.

Основні переваги

1. Комплексний захист безпеки

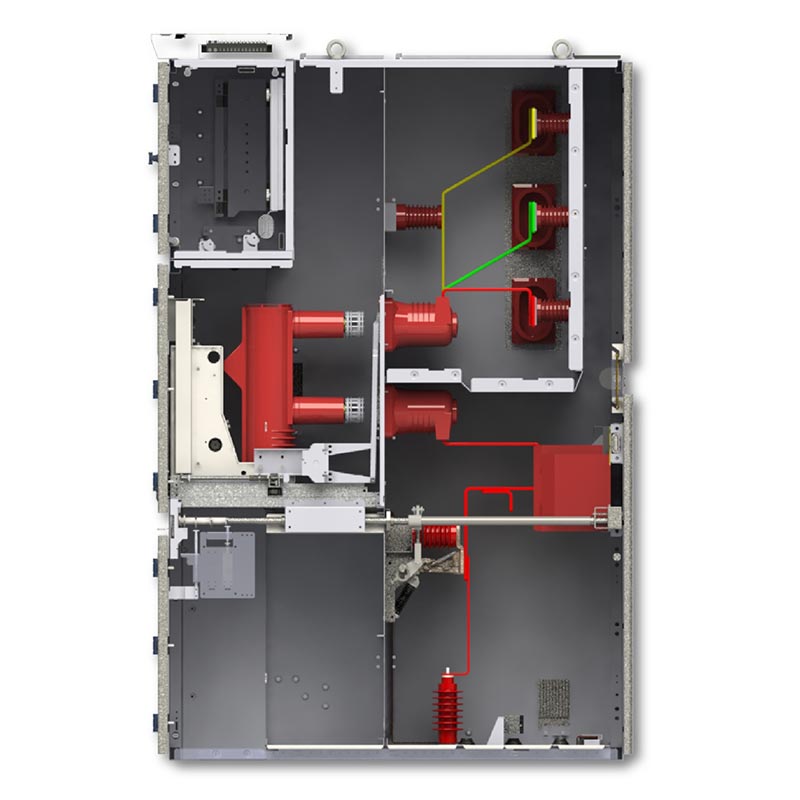

Розподільний пристрій Kyn28 10 кВ має броньовану металеву закриту конструкцію з кожним функціональним відсіком незалежно розділені. У поєднанні з механічними та електричними блокуваннями, він повністю реалізує блокування з п’ятьма надійними блокуваннями, усунення ризик неправильної роботи. Ступінь захисту корпусу досягає IP4X, а захист відсіку – IP2X, далі підвищення можливостей захисту безпеки.

2. Стабільна та надійна продуктивність

Розроблений і виготовлений суворо відповідно до міжнародних стандартів IEC і системи управління якістю ISO, завдяки використанню високоякісних вакуумних компонентів, він сумісний з різними вакуумними вимикачами відомих брендів, має сильний здатність витримувати короткі замикання, адаптується до широкого діапазону напруги та струму та підходить для тривалого використання безперервний операція.

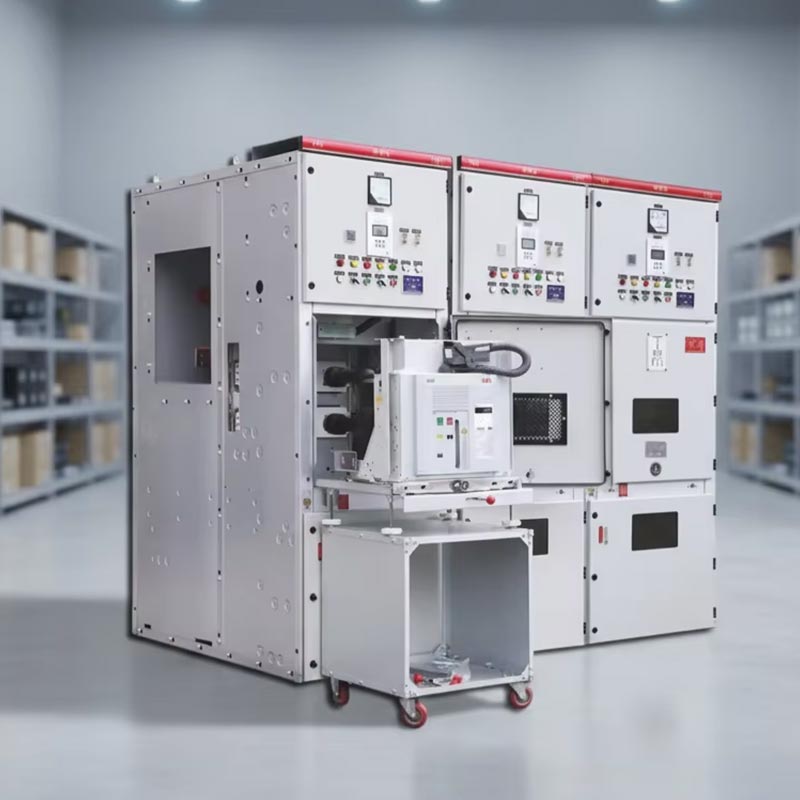

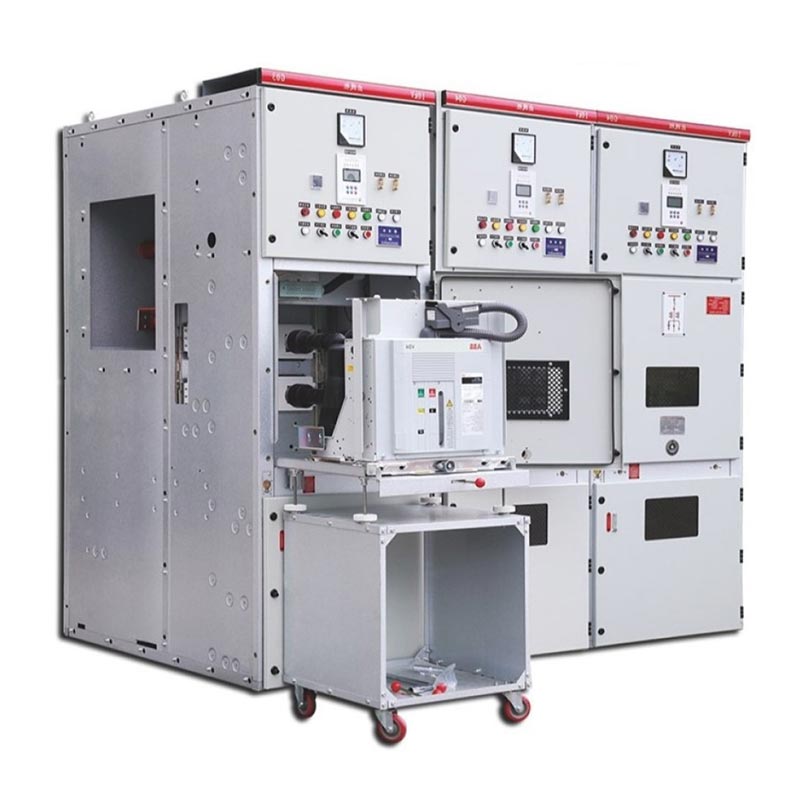

3. Зручне встановлення та обслуговування

Конструкція знімного візка дозволяє швидко та легко перевірити та замінити. Його компактна конструкція підтримує спереду обслуговування, економія місця та час простою. Стандартизовані розміри шафи адаптуються до різних сценаріїв встановлення, що забезпечує високу ефективність монтажу.

4. Широка застосовність

Комутаційний пристрій Kyn28 10 кВ охоплює всі рівні напруги від 3,6 до 24 кВ, сумісний із подвійною частотою 50/60 Гц системи, і пропонує різні типи шаф для задоволення потреб розподілу електроенергії в різних галузях, таких як електростанції, підстанції, промислові та гірничодобувні підприємства, багатоповерхові будинки. Він також може адаптуватися до різних звичайних робоче середовище.

Випадок застосування в реальному світі

Проект реконструкції підстанції 110 кВ у певному місті вибрав 28 розподільних пристроїв Usune KYN28-12. обладнання досягнуто високого використання простору, швидкого введення в експлуатацію та рівня надійності 99,98% після введення в експлуатацію, значно підвищення рівня безпеки електромережі. У цьому проекті розподільні пристрої адаптовані до екологічні вимоги до місця, включаючи висоту, температуру та вологість, а також відповідний вакуумний контур Модель вимикача вибрано так, щоб вона ідеально відповідала потребам розподілу електроенергії підстанції.

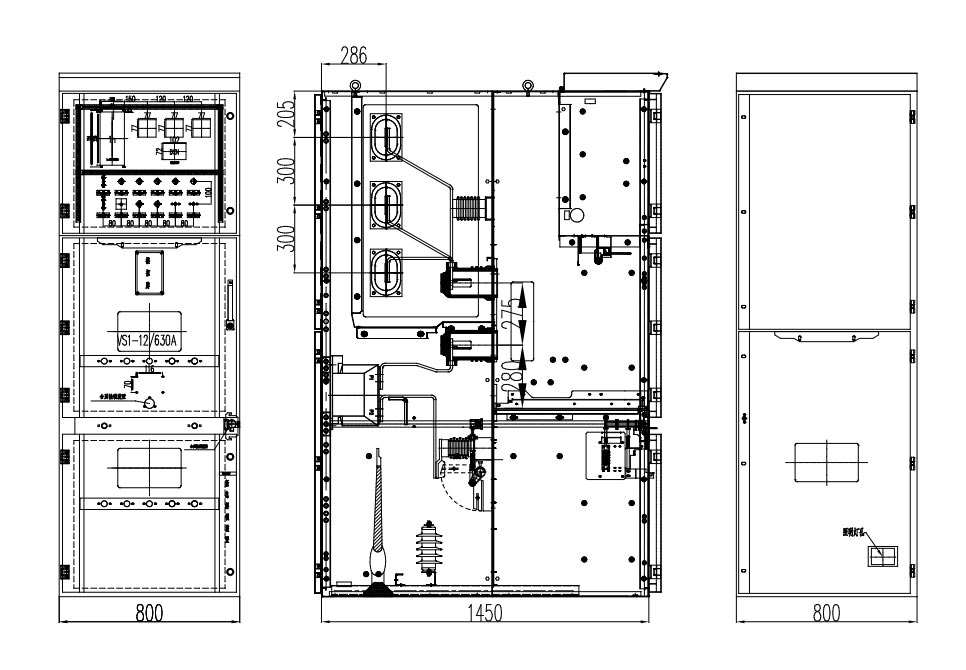

Зовнішні розміри продукту

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

поширені запитання

Q1: Які конкретні "п'ятизахисні" функції розподільного пристрою KYN28?

A: Це в основному включає запобігання випадковому відкриванню та закриванню автоматичних вимикачів, запобігання штовханню або витягуванню ручний візок під навантаженням, запобігаючи підключенню проводів заземлення до живих ланцюгів, запобігаючи замиканню автоматичний вимикач із підключеним проводом заземлення та запобігає випадковому проникненню персоналу під напругу відсіки, таким чином конструктивно забезпечуючи безпеку персоналу та обладнання.

Q2: Який цикл планового технічного обслуговування для розподільного пристрою Kyn28 10 кВ?

A: Рекомендується проводити звичайний огляд кожні 6 місяців і комплексне технічне обслуговування кожні 1-2 роки, зосереджуючись на перевірці механізму, ізоляції, блокування та затяжки болтів. Usune надає повну технічну підтримку підтримка.

Q3: Чи може Usune надати індивідуальні розподільні пристрої?

A: Так. Як професійний виробник, Usune може налаштувати внутрішні конфігурації, рівні захисту та інтелектуальні рішення для моніторингу на основі напруги, струму, вимог захисту та середовища на місці. Це може також налаштуйте розміри шафи та виберіть відповідні моделі вакуумних вимикачів відповідно до конкретних потреб.

Таким чином, розподільний пристрій Usune Kyn28 10 кВ поєднує в собі безпеку, надійність і простоту використання. Підтримується зрілим дизайн, суворий контроль якості та комплексні технічні параметри, він підходить для різних робіт середовища та сценарії. Як професійний виробник і високоякісний постачальник з Китаю, Usune продовжує це робити надавати користувачам у всьому світі стабільні та ефективні рішення для розподілу електроенергії середньої напруги.
