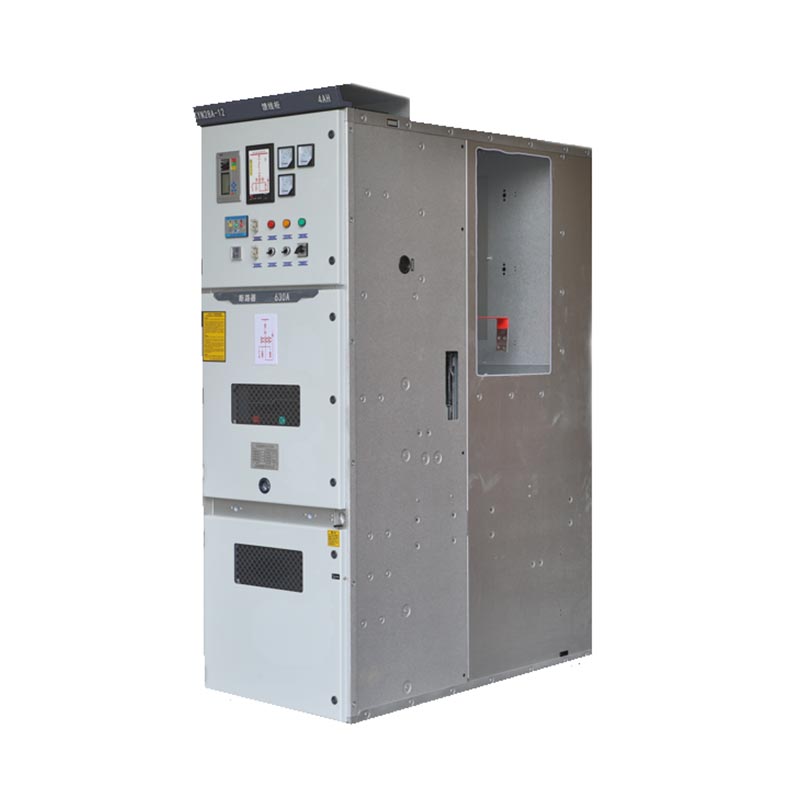

Вакуумний комутаційний пристрій середньої напруги KYN28-12 The Zhejiang Usune Electric Co., Ltd., розроблений на основі років досліджень і розробок досвіду та потреб ринку, підходить для електромереж 3,6–12 кВ і систем з одинарною/подвійною шиною, що забезпечує потужність прийом, розподіл, контроль і захист.
Вакуумний комутаційний пристрій середньої напруги KYN28-12 пройшов суворе типове випробування IEC. Компанія володіє a комплексна система менеджменту ISO 9001, ISO 14001 та ISO 45001, що забезпечує стабільну роботу продукту. Як професіонал Усуне, постачальник обладнання для розподілу електроенергії, дотримується принципу «якість передусім, технологічно керована». стандартні конфігурації та індивідуальні рішення для різних проектів.
Розподільні пристрої низької напруги
Розподільні пристрої середньої напруги

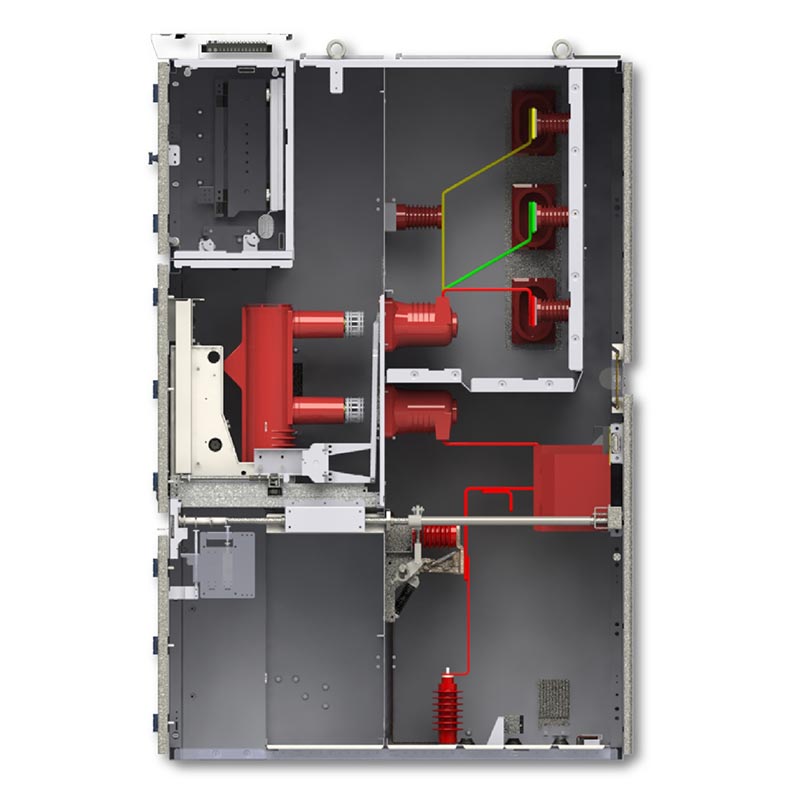

Вакуумний комутаційний пристрій середньої напруги KYN28-12 має повністю закриту металеву броньовану конструкцію. Шафа зроблена високостійкої до корозії сталевої пластини з алюмінієво-цинкового сплаву зі ступенем захисту IP4X. внутрішні шини, автоматичні вимикачі, кабелі та низьковольтні компоненти розділені незалежно, ефективно пригнічуючи поширення розломних дуг. Оснащений спеціальним механізмом перенесення, він полегшує штовхання та позиціонування візок, підтримує технічне обслуговування спереду та кріплення на стіні та економить місце на підлозі.
Оснащений комплексною системою блокування "п'ять надійних" для запобігання неправильній роботі електрики; незалежний для відсіку вимикача та кабелю можна вибрати нагрівачі, щоб запобігти конденсаційній корозії; Кабельний відсік має достатньо місця, що дозволяє акуратно підключати електропроводку та зручно обслуговувати.
Сумісний з декількома вакуумними вимикачами, такими як VS1-12, ABB VD4 і Schneider HVX; можна налаштувати за допомогою трансформатори напруги, ізолювальні візки та інші модулі; візки універсальні взаємозамінні, редукційні складність і вартість обслуговування.
| Параметр | Подробиці |
| Номінальна напруга | 3,6 кВ, 6,6 кВ, 7,2 кВ, 10 кВ, 11 кВ, 12 кВ, 13,8 кВ, 15 кВ, 17,5 кВ, 20 кВ, 24 кВ |
| Номінальна частота | 50/60 Гц |
| Номінальний струм | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A |
| Номінальний короткочасний струм (4 с) | 16 кА, 20 кА, 25 кА, 31,5 кА, 40 кА |
| Номінальний рівень ізоляції | Частота живлення: 42 кВ (1 хв); Імпульс блискавки: 75 кВ (піковий) |
| Рівень захисту | Корпус IP4X, міжкамерний IP2X |
| Температура навколишнього середовища | -15°C ~ +40°C |
| Типи панелей | Вхідний, вихідний, захист трансформатора, шинний зв’язок, PT/VT тощо. |

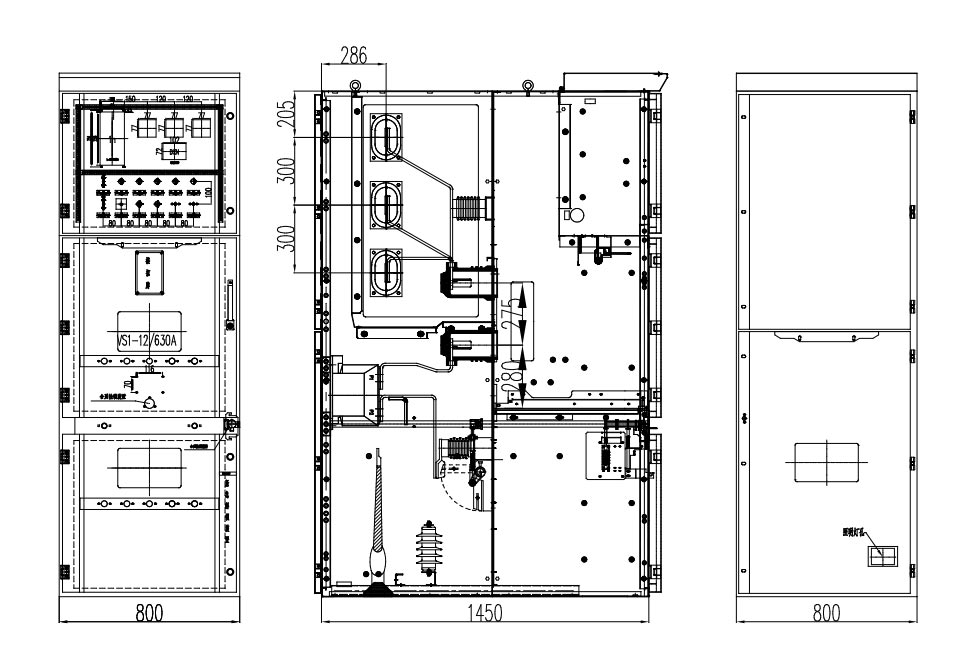

| Розміри (Ш×В×Г) | 650/800/1000 мм × 2300 мм × 1450 мм |
KYN28-12 з його міцною конструкцією та стабільною продуктивністю є кращим вибором для багатьох критичних секторів:
1. Енергетика та інфраструктура: електростанції, вітрові електростанції та централізовані підстанції.
2. Важка промисловість: металургійні заводи, нафтохімічні комплекси та великі виробничі підприємства.
3. Комерційні та житлові будинки: багатоповерхові будинки, аеропорти, лікарні та центри обробки даних.
1. Завдання: великий міжнародний порт вимагав надійної основної системи живлення для підтримки цілодобової обробки контейнерів,
митний огляд та операції з обробки небезпечних матеріалів. Рішення мало витримати суворі умови регіону,
вологий прибережний клімат.
2. Рішення: у цьому проекті була визначена модульна збірна підстанція з інтеграцією 14 Usune KYN28-12 середньої напруги
Вакуумні розподільні пристрої як високовольтне розподільне ядро.
3. Причини вибору Usune: Usune вирізнявся перевіреним рівнем захисту IP4X, обігрівачами проти конденсації,
і міцний металевий корпус, що робить його ідеальним для корозійних середовищ із високою вологістю.
4. Результати: систему було успішно введено в експлуатацію та безперервно працює зі 100% безвідмовною роботою, забезпечуючи
стабільне та надійне джерело живлення для критичних операцій порту. Цей проект повністю демонструє, чому Усуне, як a
провідний виробник в електротехнічній промисловості, є кращим вибором для критично важливих застосувань
у всьому світі.
| немає | Пункт | одиниця | Значення |
| 1 | Номінальна напруга | кВ | 12 |
| 2 | Витримувана напруга промислової частоти (1 хвилина) | 42, 48 | |
| 3 | Витримувана напруга грозового імпульсу (пікове значення) | 75, 85 | |
| 4 | Номінальна частота | Гц | 50 |
| 5 | Номінальний струм | A | 630、1250、1600、2000、2500、3150*、4000*、5000* |
| 6 | Номінальний струм відключення короткого замикання (ефективне значення) | кА | 25、31,5、40、50 |
| 7 | Струм термічної стабільності 4 секунди (ефективне значення) | 25、31,5、40、50 | |
| 8 | Номінальний піковий струм | кА | 63、80、100、125、150 |
| 9 | Ступінь захисту | Корпус має IP4X і IP2X, коли відсік і дверцята автоматичного вимикача відкриті |
*Потрібне примусове повітряне охолодження.
Фабрика, ми можемо гарантувати, що наша ціна є розумною та конкурентоспроможною.
Зазвичай ми надаємо пропозицію протягом 24 годин після отримання вашого запиту.
Так, звичайно, ми приймаємо OEM.
Термін виконання залежить від замовленої кількості, зазвичай протягом 15-20 днів після отримання платежу.

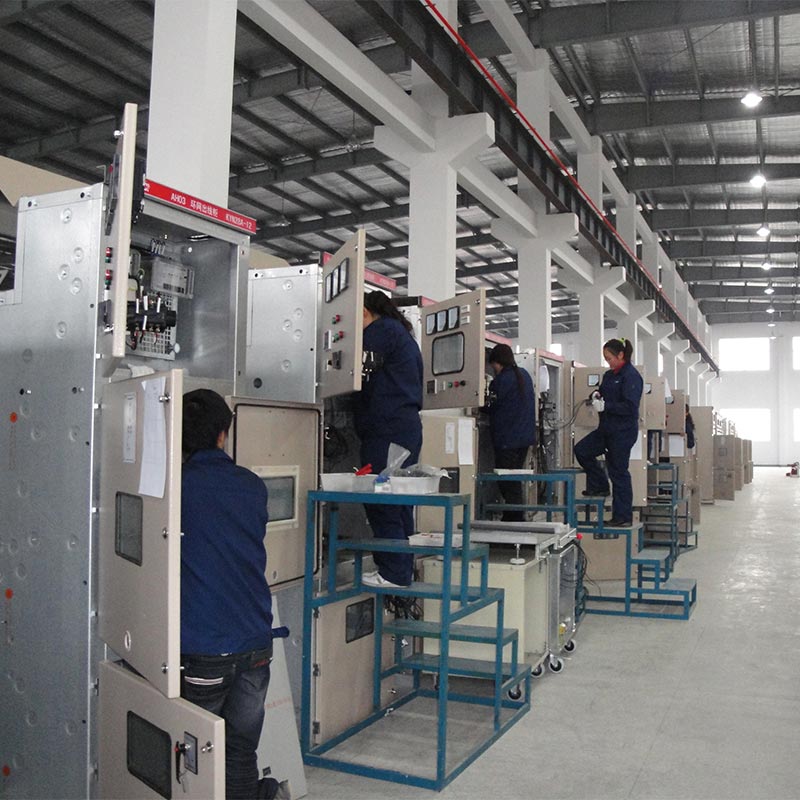

Усю продукцію буде перевірено, починаючи з аксесуарів, і буде проведено звичайні випробування перед від'їздом наша фабрика.
Зробіть фотографії або відео проблем із якістю та надішліть нам для нашої перевірки та підтвердження, і ми зробимо задоволене рішення для вас протягом 1-3 днів.
12 місяців з дати відправлення.
● Ми спеціалізуємося на цій галузі більше 14 років і маємо досвідчену команду досліджень і розробок, яка розробляє дизайн
та розробки для кожного проекту на основі особливих вимог замовника.
● Ми маємо надзвичайно сувору процедуру контролю якості від компонентів до готової продукції.
● Стабільний термін виготовлення протягом 15-20 днів.
● У нас є повний набір звітів про випробування продуктів.
● Надається одноетапне рішення.
Підсумовуючи, вакуумний комутаційний пристрій середньої напруги KYN28-12 являє собою вершину потужності середньої напруги. технологія розподілу. Він поєднує в собі дизайн, орієнтований на безпеку, чудову якість виготовлення та гнучке налаштування варіанти, що забезпечують надійне довгострокове рішення для сучасних енергосистем. Завдяки чудовим R&D, виробництву та Система обслуговування, цей флагманський продукт продовжує завойовувати всесвітнє визнання завдяки своїй надійній якості та комплексності підтримка.
