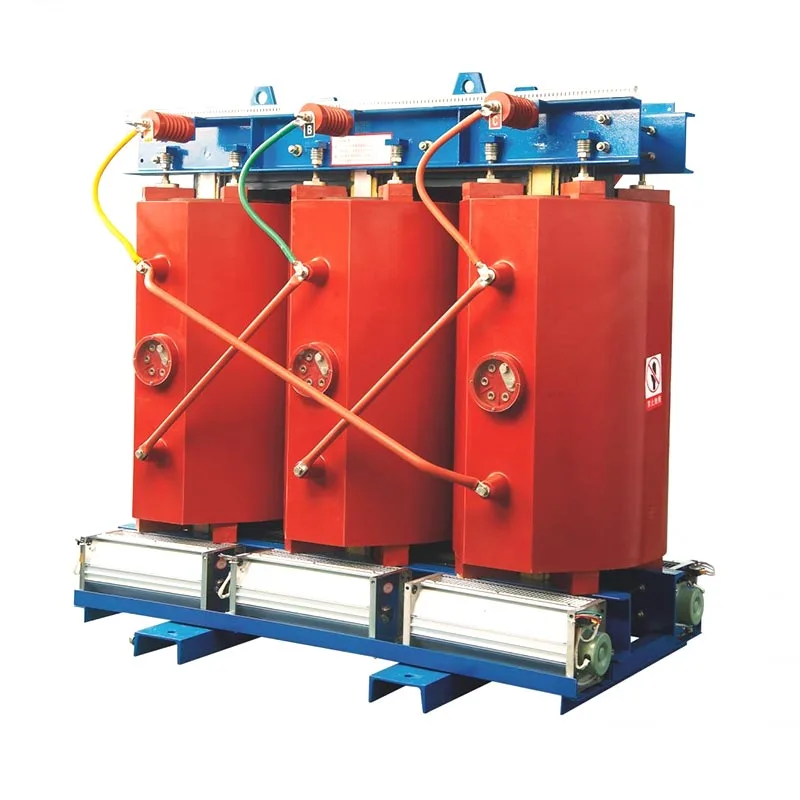

АнСухий трансформатор 11 кВ 1000 кВАце розподільний трансформатор середньої напруги, призначений для передачі електричної енергії від джерела 11 кВ до нижчої напруги споживання, зберігаючи електричну ізоляцію, стабільність напруги та безпечний розподіл електроенергії. У цьому посібнику пояснюється його конструкція, принцип роботи, специфікації, застосування, міркування щодо встановлення, вимоги до захисту, методи технічного обслуговування та пункти придбання для промислових і комерційних систем живлення.
Трансформатор потужністю 1000 кВА забезпечує номінальну повну потужність 1000 кіловольт-ампер, тоді як 11 кВ визначає клас первинної напруги. На відміну від масляного трансформатора, сухий трансформатор використовує повітря як охолоджуюче середовище і не покладається на мінеральне ізоляційне масло. Конструкції з литої смоли можуть стати компактним рішенням для внутрішніх підстанцій, комерційних будівель, промислових заводів, об’єктів, пов’язаних з даними, установок, що працюють з відновлюваними джерелами енергії, та інших місць, де важливо враховувати пожежну поведінку, технічне обслуговування, простір і екологію.
Фактичну специфікацію ніколи не слід вибирати лише з номінальної таблички. Вторинна напруга, векторна група, імпеданс, рівень ізоляції, матеріал обмотки, підвищення температури, метод охолодження, захист корпусу, висота над рівнем моря, температура навколишнього середовища, гармонічне навантаження, умови короткого замикання та застосовні стандарти впливають на остаточний проект.
АнСухий трансформатор 11 кВ 1000 кВАце трифазний електричний трансформатор, який зазвичай використовується для зниження середньої напруги електроенергії до нижчої напруги, придатної для подальшого розподілу та електричного обладнання. Трансформатор має номінальну повну потужність 1000 кВА і первинну напругу 11 кВ.
Термінсухого типуозначає, що трансформатор не використовує рідке ізоляційне масло як основну ізоляцію та охолоджуюче середовище. Залежно від конструкції, обмотки можуть бути відкритими, просоченими під тиском або інкапсульованими в смолу. Конструкція з литої смоли особливо поширена там, де потрібен механічний захист, стійкість до навколишнього середовища та зменшення залежності від рідкої ізоляції.
IEC 60076-11 спеціально охоплює сухі силові трансформатори з найвищою напругою обладнання до 72,5 кВ і принаймні однією обмоткою, що працює понад 1,1 кВ, що робить його прямим відношенням до багатьох конструкцій сухих трансформаторів 11 кВ.
11 кВ вказує на номінальну напругу первинної сторони. Точний рівень ізоляції та номінальна напруга обладнання повинні бути підтверджені специфікацією проекту та відповідним стандартом, а не виведені лише з номінальної напруги.
1000 кВА - це номінальна повна потужність трансформатора. Він описує здатність до електричного навантаження за певних умов експлуатації, а не представляє пряму вихідну потужність 1000 кВт.
Для трифазної системи приблизний струм лінії повного навантаження можна розрахувати за допомогою:
Наприклад, при 11 кВ і 1000 кВА первинний струм повного навантаження становить приблизно52,5А. Вторинний струм залежить від вибраного номіналу низької напруги. При 400 В, наприклад, теоретичний трифазний струм повного навантаження становить приблизно1443A. Ці розрахунки корисні для попереднього проектування, тоді як остаточний вибір кабелю, вимикача, шини та захисту має відповідати повному проекту проекту.
Продуктивність сухого трансформатора залежить від узгодженої конструкції кількох основних компонентів. Типовий блок 11 кВ 1000 кВА включає наступне:
| компонент | Основна функція | Важливе зауваження |
|---|---|---|
| Магнітний сердечник | Забезпечує магнітний шлях для передачі енергії | Матеріал серцевини, конструкція з’єднання та втрати |
| HV Обмотка | Отримує живлення 11 кВ | Ізоляція, матеріал провідника, стійкість до імпульсів |
| Обмотка НН | Забезпечує необхідний вихід низької напруги | Напруга, сила струму, підвищення температури |
| Система ізоляції | Електрично розділяє компоненти під напругою | Теплові, діелектричні, екологічні характеристики |
| Інкапсуляція смолою | Захищає обмотки в конструкціях із литої смоли | Якість лиття, контроль пустот, теплові характеристики |
| Система охолодження | Відводить тепло, що утворюється під час роботи | AN або ANAF робота та вентиляція |
У конструкціях із литої смоли інкапсульовані в смолу обмотки можуть забезпечити міцну ізоляційну структуру навколо котушок. Однак остаточну конструкцію слід оцінювати відповідно до необхідних електричних, теплових, навколишніх і механічних умов, а не лише за конструкцією із смоли.
Трансформатор працює за рахунок електромагнітної індукції. Коли змінна напруга 11 кВ прикладається до первинної обмотки, вона створює змінний магнітний потік в осерді. Цей магнітний потік з'єднується з вторинною обмоткою та індукує напругу відповідно до співвідношення витків.
При природному повітряному охолодженні тепло переходить від активних частин до навколишнього повітря через конвекцію та випромінювання. Для застосувань із вищими вимогами до тепла можна додати вентилятори з примусовою подачею повітря. Вибране охолодження має відповідати номінальним параметрам трансформатора та умовам експлуатації.
Покупець повинен запросити повну технічну таблицю, а не купувати виключно відповідно до «11 кВ 1000 кВА». Типова специфікація проекту повинна містити:
| Параметр | Чому це важливо |
|---|---|
| Номінальна потужність | Визначає повну потужність: 1000 кВА. |
| Первинна напруга | Має відповідати реальній мережі середньої напруги. |
| Вторинна напруга | Визначає сумісність із наступним обладнанням. |
| Частота | Загальні значення проекту включають 50 Гц або 60 Гц. |
| Векторна група | Визначає зсув фаз і з'єднання обмоток. |
| Імпеданс | Впливає на регулювання напруги та поведінку струму пошкодження. |
| Втрати | Впливає на робочу температуру та споживання енергії протягом життєвого циклу. |
| Підвищення температури | Визначає теплові умови експлуатації та вимоги до ізоляції. |
| Рівень ізоляції | Важливо для діелектричної стійкості та координації системи. |
| Клас захисту/IP | Захищає трансформатор від ризиків навколишнього середовища та випадкового контакту. |
Опубліковані специфікації виробника показують, що сухі трансформатори класу 11 кВ потужністю 1000 кВА можуть мати суттєво різні значення втрат, матеріали обмоток, розміри, векторні групи, значення імпедансу та пристрої охолодження. Тому ці параметри слід підтвердити для точної моделі замість того, щоб припускати, що всі трансформатори потужністю 1000 кВА є технічно еквівалентними.
Технологія сухих трансформаторів особливо корисна, коли середовище встановлення наголошує на роботі в приміщенні, протипожежних міркуваннях, знижених вимогах до рідкої ізоляції або спрощеному обслуговуванні.
IEC 60076-11 також розглядає кліматичні класи, термічні та діелектричні міркування, пов’язані з висотою, управління кожухом, пожежну поведінку та сейсмічність класифікації, ілюструючи, чому умови навколишнього середовища слід враховувати під час специфікації трансформатора.
Сухий трансформатор 11 кВ 1000 кВА можна використовувати скрізь, де для системи розподілу 11 кВ потрібен понижуючий трансформатор середньої потужності, а вимоги до встановлення сумісні з технологією сухого типу.
Вибір трансформатора слід починати з електричної системи, а не з каталогу продукції. Наступний контрольний список може допомогти уникнути прогалин у специфікаціях:
Навіть добре сконструйований трансформатор може працювати погано, якщо середовище встановлення не забезпечує достатнього вільного простору, вентиляції, захисту або електричної координації.
Умови встановлення – це не просто механічні деталі. IEC 60076-11 конкретно визнає вплив висоти та умов навколишнього середовища на теплові та діелектричні характеристики трансформатора, тому ці параметри слід декларувати на етапі специфікації.
Сухі трансформатори, як правило, не потребують обслуговування, пов’язаного з маслом, але все одно потребують періодичної перевірки. Періодичність технічного обслуговування слід встановлювати відповідно до інструкцій виробника, умов експлуатації, місцевих норм і критичності установки.
| Зона огляду | Що перевірити |
|---|---|
| обмотки | Видимі забруднення, пошкодження, незвичайні виділення або погіршення якості. |
| Зв'язки | Стан клем, герметичність, ознаки перегріву та стан кабелю. |
| Охолодження | Повітряні канали, вентиляція, вентилятори, якщо вони встановлені, і ненормальна температура. |
| Моніторинг температури | Покази датчиків, тривоги, робота контролера та історичні тенденції. |
| Навколишнє середовище | Пил, волога, корозійна атмосфера та вентиляція приміщення. |
Одним із найбільш практичних заходів технічного обслуговування є підтримання чистоти поверхонь охолодження та вентиляційних шляхів. Надмірна кількість пилу може зменшити теплообмін і з часом може створити небажані умови ізоляції.
Як сухі, так і масляні трансформатори можуть виконувати функції розподілу середньої напруги, але їх конструкція та монтажні характеристики відрізняються.
| Фактор | Сухий тип | Занурений в масло |
|---|---|---|
| Ізоляційне середовище | Система повітряної та/або твердої ізоляції | Ізоляційна рідина |
| Нафтовий менеджмент | Не вимагається | Необхідно відповідно до конструкції та умов експлуатації |
| Внутрішня установка | Загальне застосування | Залежить від місцевого дизайну та вимог безпеки |
| Пожежні міркування | Відсутність пожежного навантаження трансформаторного масла | Вимагає врахування типу рідини та вимог до встановлення |
| Типове технічне обслуговування | Огляд, очищення, підключення, охолодження та моніторинг | Включає вимоги до перевірки та обслуговування рідини |
Відповідна технологія залежить від проекту, а не від універсального правила. Необхідно оцінити профіль навантаження, простір, умови навколишнього середовища, протипожежні вимоги, місце встановлення, початкову вартість, життєвий цикл і місцеві правила.
Для міжнародних закупівель технічний зв’язок так само важливий, як і ціна. Перш ніж розміщувати замовлення, покупці повинні вимагати чітку документацію з точною конфігурацією трансформатора.
Опублікована технічна документація відомих виробників трансформаторів показує, що навіть трансформатори з однаковими номіналами 11 кВ і 1000 кВА можуть відрізнятися матеріалом обмотки, значеннями втрат, векторною групою, опором, системою ізоляції, розмірами та конфігурацією охолодження.
Zhejiang Usune Electric Co., Ltd.може бути представлений як потенційний постачальник для клієнтів, які шукають індивідуальні трансформаторні рішення. Для пропозиції щодо конкретного проекту покупець повинен надати параметри електричної системи, середовище встановлення, відповідні стандарти, місце доставки та будь-які необхідні аксесуари чи специфікації корпусу.
Він може бути придатним для багатьох промислових застосувань, якщо джерело живлення 11 кВ, вторинна напруга, профіль навантаження, умови встановлення, система захисту та необхідна потужність відповідають проекту. Перед вибором необхідно виконати розрахунок фактичного навантаження.
Для трифазної системи 11 кВ теоретичний первинний струм повного навантаження становить приблизно 52,5 А. Фактичний проект системи також повинен враховувати допуск трансформатора, умови експлуатації, налаштування захисту та характеристики мережі.
Вторинна напруга залежить від проекту. Звичайні низьковольтні конфігурації включають 400 В, 415 В і 433 В, але інші напруги можуть бути розроблені в залежності від електричної системи.
Не обов'язково. Багато сухих трансформаторів працюють з природним повітряним охолодженням. Примусове повітряне охолодження може бути додано, коли конструкція вимагає підвищеної теплової потужності або особливих умов експлуатації.
IEC 60076-11:2018 є основним стандартом IEC, який охоплює сухі силові трансформатори в межах визначеної сфери застосування. Також можуть застосовуватися додаткові національні, регіональні вимоги, вимоги щодо проекту, встановлення чи ефективності.
кВА вимірює повну потужність, тоді як кВт вимірює активну потужність. Співвідношення залежить від коефіцієнта потужності: кВт = кВА × коефіцієнт потужності. Тому трансформатор потужністю 1000 кВА не слід автоматично описувати як джерело живлення потужністю 1000 кВт.
Багато виробників можуть налаштувати такі параметри, як вторинна напруга, векторна група, матеріал обмотки, імпеданс, діапазон відводів, корпус, система охолодження, аксесуари та система моніторингу відповідно до вимог проекту. Кожне налаштування має бути підтверджено відповідно до застосовного технічного стандарту.
АнСухий трансформатор 11 кВ 1000 кВАце більше, ніж комбінація показників напруги та потужності. Його реальна продуктивність залежить від взаємодії електричної конструкції, ізоляції, теплового керування, конструкції обмотки, втрат в сердечнику, імпедансу, умов навколишнього середовища, захисту, встановлення та обслуговування.
Для команд інженерів і менеджерів із закупівель найбільш надійним підходом є почати з повної електричної вимоги, а потім запросити детальну технічну пропозицію. Порівняння гарантованих втрат, рівнів ізоляції, групи векторів, імпедансу, підвищення температури, розмірів, тестування, аксесуарів і сервісної підтримки може допомогти переконатися, що вибраний трансформатор відповідає фактичному застосуванню.
