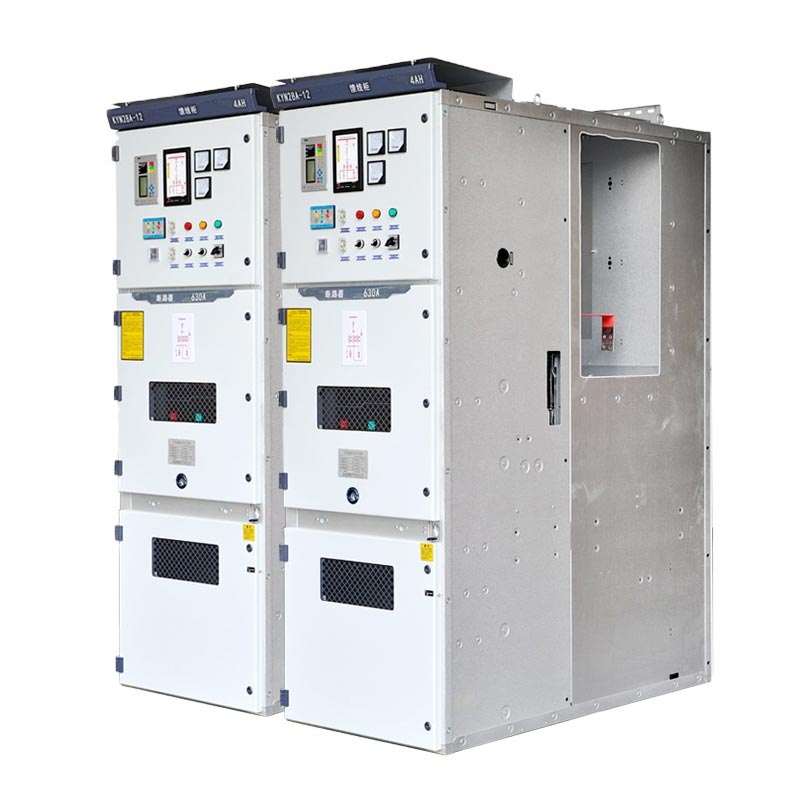

Розподільний пристрій Usune Kyn28 11 кВ підходить для трифазних систем змінного струму 3,6–12 кВ, 50 Гц, що забезпечує прийом живлення, розподіл, контроль, захист і моніторинг. Він підтримує одиночну шину, розділення на одну шину та подвійну шину методи підключення шин, що робить його ключовим пристроєм розподілу електроенергії в енергосистемах. Як основний продукт a професійний китайський постачальник енергетичного обладнання, він став надійним у всьому світі розподільником електроенергії середньої напруги рішення завдяки можливостям заводського виробництва та стабільній якості.
Розподільні пристрої низької напруги
Розподільні пристрої середньої напруги
Розподільний пристрій Usune Kyn28 11 кВ суворо відповідає міжнародним і національним стандартам для забезпечення продукту надійність, безпека та сумісність:
1. IEC 60298 / IEC 62271-200: розподільні пристрої змінного струму в металевому корпусі з номінальною напругою від 1 кВ до 52 кВ
2. GB 3906-2006: 3–35 кВ змінного струму в металевому корпусі розподільних пристроїв і шаф управління
3. DL/T 404-2007: Технічна специфікація високовольтних розподільних пристроїв змінного струму для приміщень
4. GB/T 11022: Загальні специфікації для високовольтних розподільних пристроїв

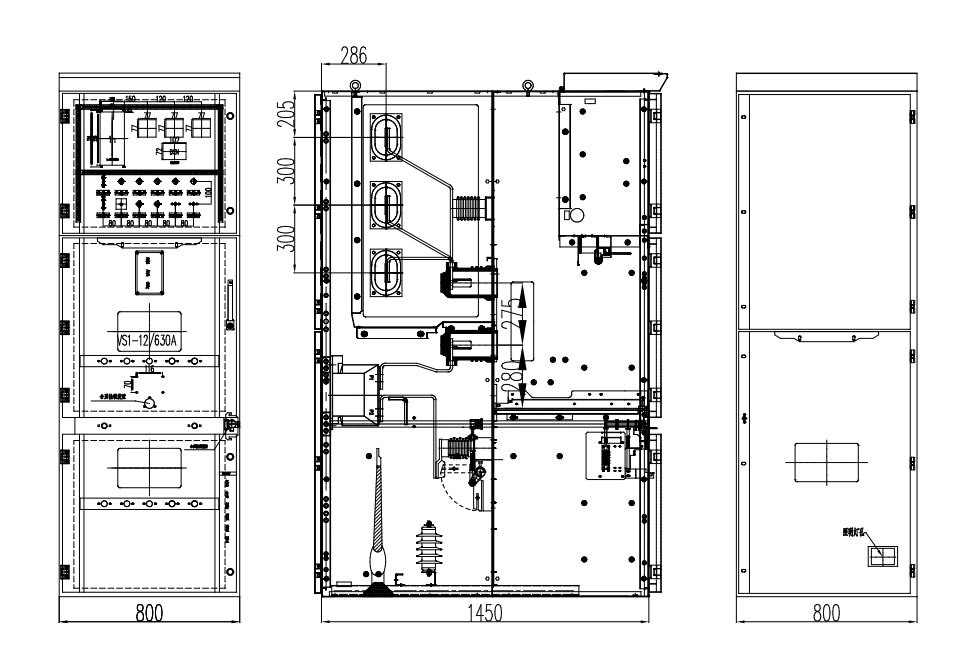

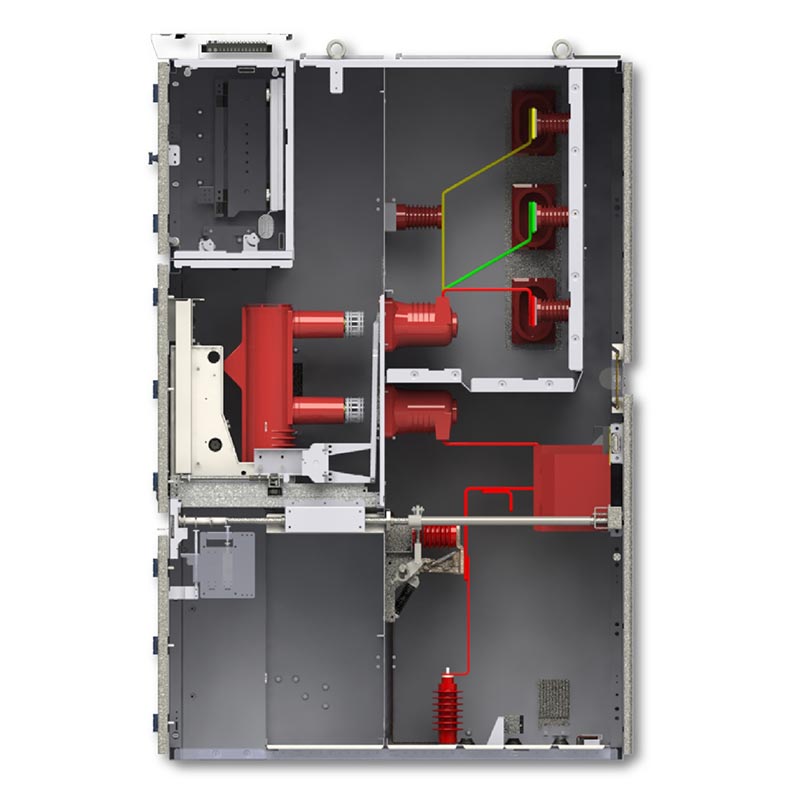

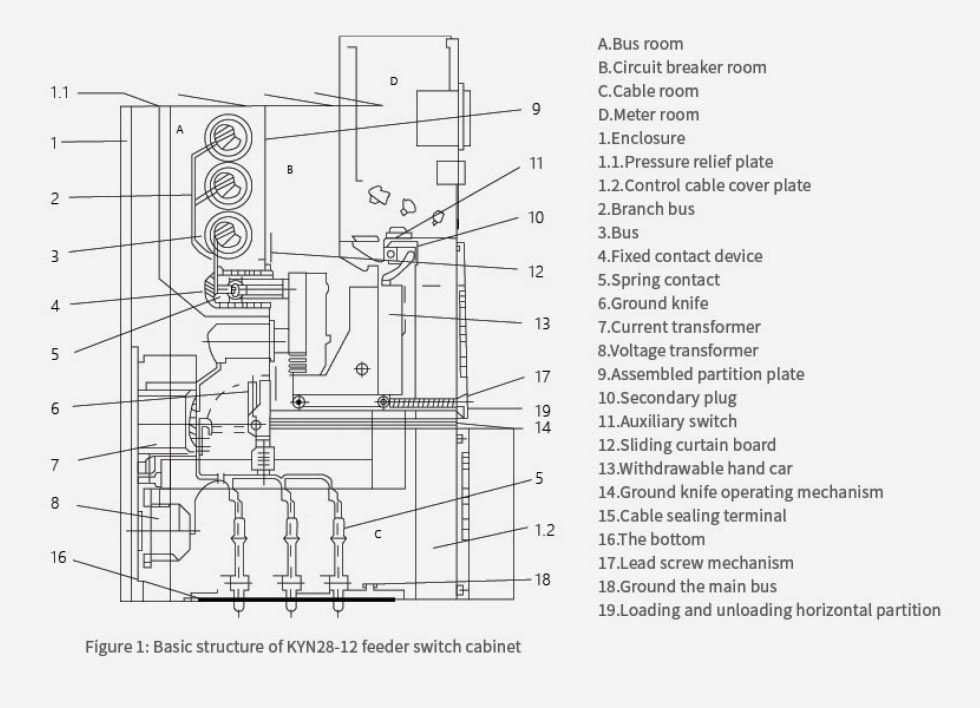

Корпус розподільчого пристрою Kyn28 11 кВ має модульну болтову конструкцію, виготовлену з високоякісного оцинкованого/холоднокатаного матеріалу. сталева пластина, розділена на п'ять незалежних відсіків заземлення металевими перегородками, що ефективно запобігає несправності поширення.
1. Відсік автоматичного вимикача: оснащений знімним візком вакуумного вимикача з механічним
блокування
2. Відсік збірних шин: встановлює основні шини та шини відгалужень, окремо ізольовані.
3. Кабельний відсік: використовується для кабельних з’єднань, містить трансформатори, заземлювачі, розрядники перенапруг тощо.
4. Відсік приладів керування: встановлює реле, прилади, пристрої захисту та вторинні ланцюги.
5. Канал скидання тиску: оснащений пристроєм скидання тиску у верхній частині, що дозволяє безпечно скинути тиск дуги.
у разі несправності.
1. Конструкція знімного ручного візка: автоматичний вимикач і ручні візки PT взаємозамінні, що дозволяє швидко проводити технічне обслуговування
і заміна без знеструмлення всієї секції шин.
2. Комплексне блокування з п’ятьма захистами: запобігає випадковому розмиканню/замиканню автоматичного вимикача, запобігає
штовхання/тягнення ручного візка під навантаженням, запобігає замиканню заземлювача під напругою, запобігає включенню під напругу
коли заземлювач замкнутий, і запобігає випадковому проникненню у відсіки під напругою.
3. Компактна структура: експлуатація та обслуговування на передній панелі, економія місця для установки.
4. Висока адаптивність до навколишнього середовища: вбудований конденсаційний нагрівач, підходить для вологого середовища.
1. Шафа вхідної лінії (живлення)
2. Кабінет вихідної лінії (розподіл живлення на фідери/двигуни)
3. Трансформатор напруги та шафа вимірювання напруги
4. Шафа обліку (з лічильником електроенергії)
5. Шафа секції шинопроводів
6. Ізоляційна шафа
- Температура навколишнього середовища: -15 ℃ ~ +40 ℃
- Середньодобова відносна вологість ≤95%, середньомісячна ≤90%
- Відсутність вибухонебезпечних, корозійних газів або електропровідного пилу, відсутність сильної вібрації
- Лише для внутрішньої установки
| Пункт | Специфікація |
| Номінальна напруга (Ur) | 3,6 кВ, 7,2 кВ, 12 кВ |
| Номінальна частота | 50 Гц |
| Номінальний струм (Ir) | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Номінальний струм відключення короткого замикання | 25 кА, 31,5 кА, 40 кА, 50 кА (3 с) |
| Rated short-time withstand current | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Ступінь захисту | IP4X (зовнішній корпус), IP2X (внутрішні відсіки) |
Проект розподілу електроенергії міського комерційного комплексу. 50-поверховий комерційний комплекс (офіс + торгівля + розваги) у Східному Китаї використовує 18 блоків розподільного пристрою Usune Kyn28 11 кВ, включаючи вхідні лінії, вихідні лінії, PT, вимірювальні, секційні шафи та ізоляційні шафи з резервним джерелом живлення через подвійні шини.
Після двох років роботи він досяг 99,98% надійності електропостачання без незапланованих відключень електроенергії. The розподільні пристрої можна швидко замінити, що значно скорочує час обслуговування. Компактна шафа економить місце в розподільна кімната, а конденсаційний нагрівач забезпечує стабільну роботу у вологому середовищі.
A: Основна відмінність полягає в структурі розподільного пристрою, що знімається. Автоматичні вимикачі можуть бути самостійно виведені і замінені, усуваючи необхідність повного відключення електроенергії під час технічного обслуговування. Це призводить до підвищення безпеки та ефективність обслуговування, а незалежний відсік ефективно обмежує діапазон несправностей.
A: Так. Як професійний виробник Usune пропонує конструкцію зниження номінальних характеристик на великій висоті, покращену ізоляцію та захист від корозії та вбудований нагрівач для надійної роботи у вологому середовищі.
A: На всю машину надається 12-місячна гарантія, глобальна технічна команда, яка відповідає 24 години на добу та швидко обслуговування на місці доступне в основних областях. Ми також надаємо довгострокове обслуговування та технічне навчання.
