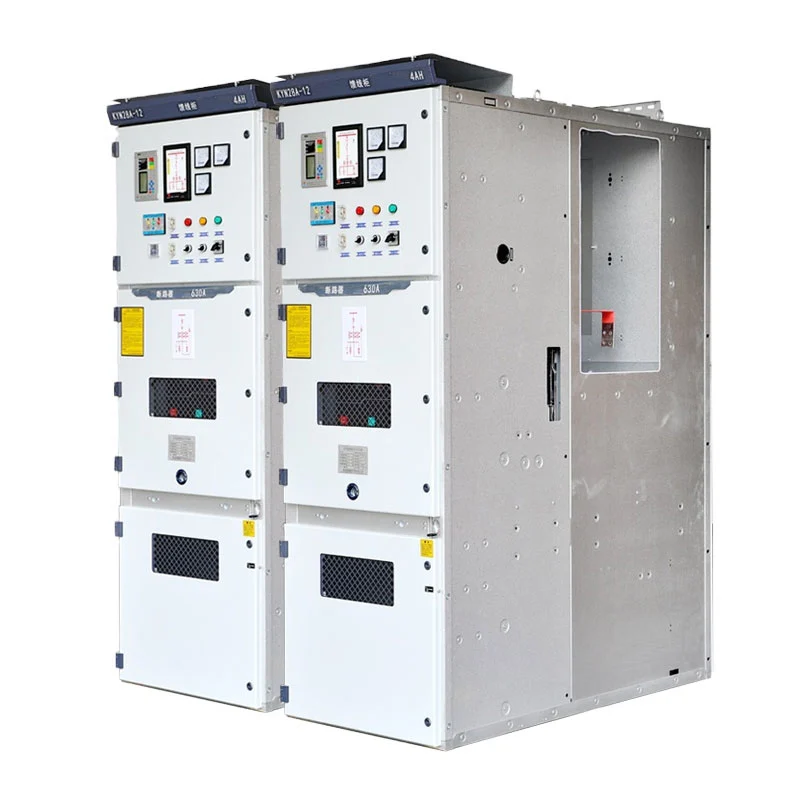

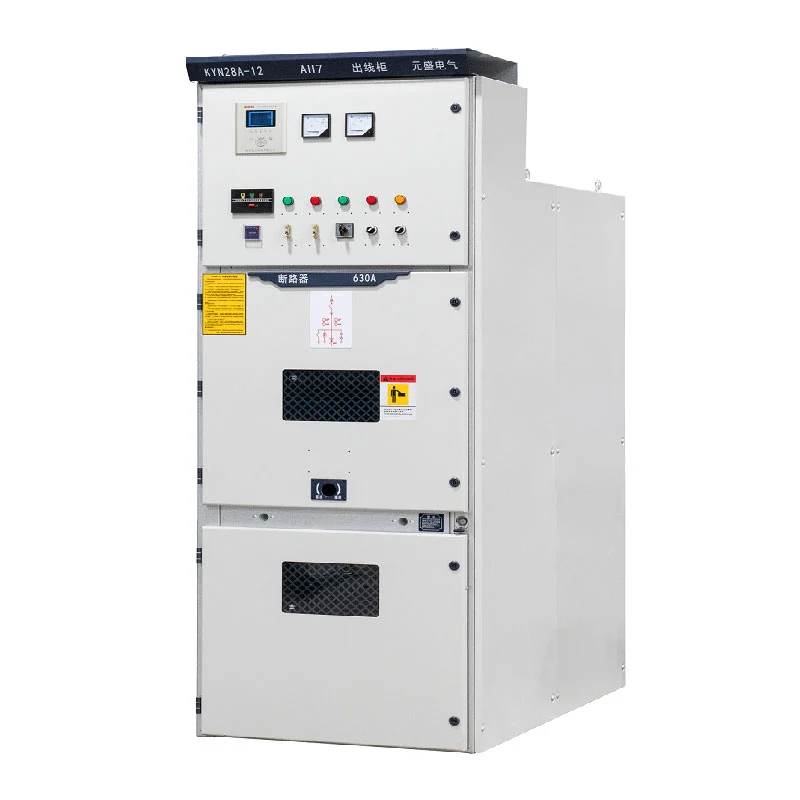

Для EPC-підрядників, електророзподілювачів, підстанцій, промислових підприємств та інфраструктурних проектів Kyn28 Розподільний пристрій середньої напруги забезпечує конфігуровану платформу для створення повного внутрішнього розподілу середньої напруги системи.
Usune працює з системами менеджменту ISO 9001, ISO 14001 та ISO 45001. Продукція виготовляється згідно застосовні стандарти IEC і GB із сертифікацією CE, доступною для відповідних ринків.
Вибір розподільного пристрою середньої напруги починається з електричної системи, а не з самої шафи. Перед розміщенням замовлення, інженерам зазвичай потрібно підтвердити напругу системи, робочу частоту, максимальний струм навантаження, рівень короткого замикання, кількість фідерів, вимоги до захисту, розташування кабелю та середовище встановлення.
Ці параметри визначають відповідну конфігурацію шафи та електричні компоненти. Usune може переглянути проектувати електричну інформацію та рекомендувати відповідну конфігурацію замість того, щоб застосовувати ту саму специфікацію кожен проект.
Цей метод вибору на основі проекту особливо важливий для підстанцій, виробничих підприємств, електроенергетики об'єкти інфраструктури та інші об'єкти, де одночасно працюють кілька ланцюгів середньої напруги.
Стандартна конфігурація розподільного пристрою середньої напруги Kyn28 підтримує системи середньої напруги від 3,6 кВ до 12 кВ, з номінальний струм від 630A до 3150A.
Стійкість до короткого замикання доступна на кількох рівнях, включаючи конфігурації 25 кА, 31,5 кА, 40 кА та 50 кА. The відповідний рейтинг слід вибирати відповідно до розрахованого струму пошкодження електричної мережі ніж просто відповідно до нормального робочого навантаження.
Для проектних закупівель, відповідність номінального струму та потужності короткого замикання з вихідним та нижнім потоком електрообладнання має важливе значення для підтримки узгодженої роботи системи.
Повна система розподілу середньої напруги зазвичай містить більше ніж один тип шафи. Вхідна потужність, можуть знадобитися вихідні фідери, трансформатори, схеми вимірювання, вимірювання напруги та з’єднання шин різні функції.
Usune може налаштувати лінійку розподільних пристроїв відповідно до цих вимог схеми. Отримана композиція може включати вхідні, вихідні, PT, вимірювання, секціонатор шини та функції ізоляції в межах одного скоординованого система розподілу електроенергії.
Це робить обладнання придатним для проектів, де комутаційні пристрої повинні безпосередньо відповідати затвердженим однолінійна діаграма.
Захист середньої напруги слід розглядати на рівні системи. Розподільний пристрій, автоматичний вимикач, реле захисту, трансформатор, кабель і захисне обладнання, розташоване вище по потоку, повинні працювати разом відповідно до захисту проекту філософія.
Розподільний пристрій середньої напруги Kyn28 можна інтегрувати з необхідними компонентами захисту та керування відповідно до специфікації проекту. Вакуумний автоматичний вимикач забезпечує первинну комутаційну функцію, тоді як відповідну систему захисту та керування можна налаштувати відповідно до електричного проекту.
Для проектів EPC Usune може скоординувати конфігурацію шафи з вимогами клієнта щодо захисту та технічну документацію.

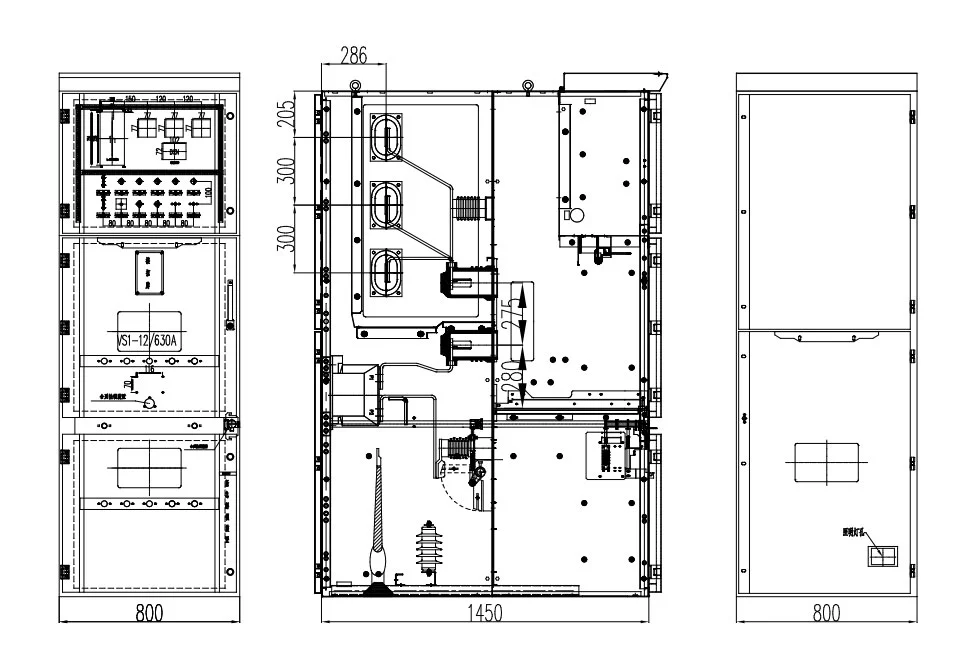

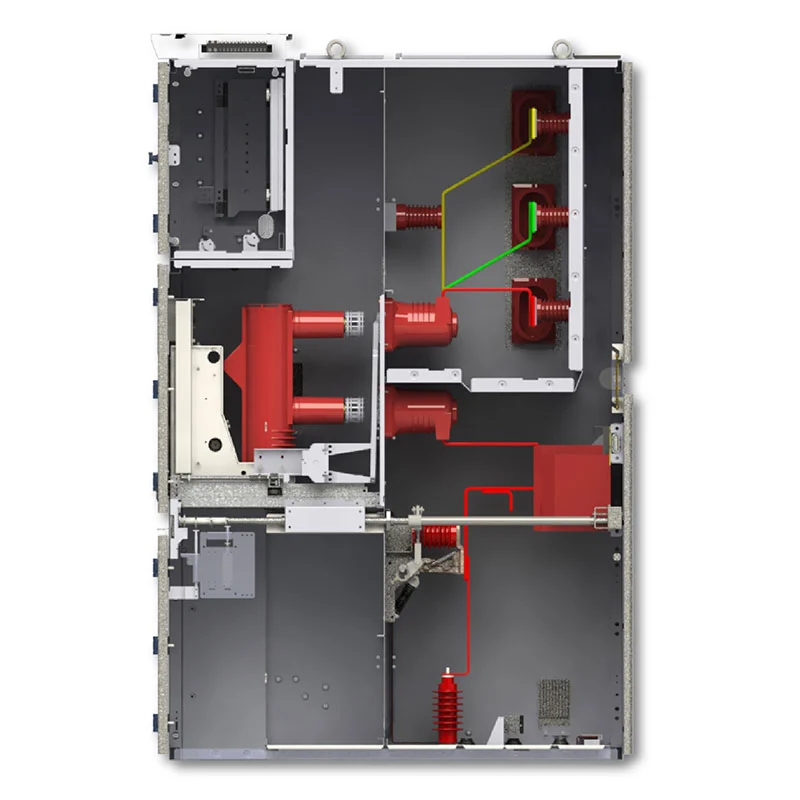

Обладнання використовує конструкцію металевої шафи з виділеними зонами для основних електричних компонентів, шини, кабельні з'єднання та вторинне контрольне обладнання.
Внутрішнє розташування забезпечує певне розташування електричних установок і дозволяє повний розподільчий пристрій лінійка повинна бути узгоджена з прокладкою кабелю, проводкою керування, робочим доступом і розмірами електричного приміщення.
Для проектів з декількома шафами розташування можна планувати відповідно до кількості контурів і необхідної кількості функціонує, а не розглядає кожну шафу як окремий продукт.
Умови електричної кімнати слід підтвердити перед замовленням обладнання. До важливих факторів належать наявні простір для установки, напрямок введення кабелю, робочий зазор, температура навколишнього середовища, вологість, висота над рівнем моря, вентиляція та транспортний доступ.
Стандартна комплектація призначена для внутрішньої установки. Температура навколишнього середовища вказана від -15°C до +40°C, при цьому середньодобова відносна вологість не повинна перевищувати 95%, а середньомісячна - 90%.
Для встановлення на великих висотах або в особливих умовах навколишнього середовища слід проконсультуватися з Usune під час інженерний етап, щоб можна було розглянути відповідні електричні та ізоляційні параметри.
Вхідні шафи підключають джерело живлення середньої напруги до системи шин розподільного пристрою. Номінальний струм, захист розташування, вимоги до вимірювання та конфігурація вхідного кабелю повинні бути підтверджені відповідно до вхідна електрична мережа.
Вихідні шафи розподіляють живлення до трансформаторів, двигунів, виробничого обладнання та інших навантажень, що знаходяться нижче. їх кількість і номінальний струм можна визначити згідно зі списком навантажень проекту та графіком живлення.
PT і вимірювальні шафи можуть бути включені, якщо проект вимагає вимірювання напруги, вимірювання енергії або інші функції електричного моніторингу.
Конфігурації секціонатора шини можна використовувати там, де для розподільчої мережі потрібні окремі секції шини або контрольований зв'язок між різними ділянками системи.
На підстанціях обладнання може бути розташоване навколо вхідних джерел, фідерів трансформаторів, вихідних ланцюгів, вимірювання та вимоги до секцій шин. Конфігурацію можна узгодити з електрикою підстанції однолінійна діаграма.
Для заводів розподільні пристрої можуть розподіляти електроенергію середньої напруги на виробничі лінії, трансформатори, двигуни, компресори, насоси та допоміжні системи. Залежно від фактичного навантаження можна вказати різні параметри подачі розподіл.
Майнінгові проекти часто передбачають розподілене велике електричне навантаження. Розподільний пристрій може бути налаштований навколо трансформатора живильники, двигуни, системи вентиляції, насосне обладнання та технологічні установки.
Великі комерційні та багатоповерхові будівлі можуть потребувати вхідної потужності середньої напруги та кількох низхідних трансформаторні схеми. Обладнання можна розташувати відповідно до електричної кімнати будівлі та розподілу вимоги.
| Пункт | Специфікація |
| Модель | KYN28A-12 |
| Номінальна напруга | 3,6 кВ, 7,2 кВ, 12 кВ |
| Номінальна частота | 50 Гц / 60 Гц |
| Номінальний струм | 630A–3150A |
| Номінальний струм відключення при короткому замиканні | 25 кА, 31,5 кА, 40 кА, 50 кА |
| Номінальний короткочасний струм | 25 кА/3 с, 31,5 кА/3 с, 40 кА/3 с, 50 кА/3 с |
| Ступінь захисту | IP4X зовнішній корпус / IP2X внутрішні відсіки |
| Температура навколишнього середовища | від -15°C до +40°C |
| Висота | ≤1000 м, зі зниженням номіналу для більшої висоти |
| монтаж | закритий |
| система | Трифазний змінний струм |
Остаточні характеристики повинні бути підтверджені відповідно до проектної напруги, струму навантаження, рівня несправності, захисту схему, розташування кабелів і середовище встановлення.
Usune має понад 14 років досвіду у виробництві електрообладнання та надає технічну підтримку проектна закупівля обладнання середньої напруги.
Клієнти можуть надати однолінійну схему, рівень напруги, номінальний струм, вимоги до короткого замикання, шафу кількість, функціональні вимоги та умови встановлення. Потім Usune може допомогти з технічним підтвердженням і конфігурація обладнання.
Для стандартних конфігурацій типовий період виробництва становить приблизно 15–20 днів після технічного підтвердження і оплата. Фактичний час доставки залежить від конфігурації проекту та кількості замовлення.
Серія KYN28 була використана для проекту запуску ракети Cas-space.
На відміну від звичайних комерційних будівель або заводів, аерокосмічна інфраструктура може містити кілька спеціалізованих електричні навантаження та підтримуючі системи, що працюють у різних областях. Розподільне обладнання середньої напруги тому його необхідно узгодити із загальною архітектурою живлення об’єкта.
Для цього проекту конфігурація розподільного пристрою розглядалася як частина ширшого електричного розподілу на місці системи, включаючи вимоги до прийому живлення, розподілу ланцюга, захисту та електричного керування.
Проект демонструє здатність Usune брати участь у спеціалізованих інженерних програмах із середньою напругою Обладнання має бути узгоджено з електричними вимогами конкретного проекту, а не поставлятися як загальне стандартна шафа.
Usune застосовує інтегровану систему управління якістю та виробництвом, що охоплює виробництво, інспекцію, екологічний менеджмент, охорона праці.
Компанія має сертифікати ISO 9001, ISO 14001 та ISO 45001. Обладнання розроблено згідно застосовні стандарти IEC і GB із сертифікацією CE для відповідних конфігурацій.
Перед відправленням обладнання проходить планову перевірку та тестування, що охоплює відповідні компоненти, збірку, електричні з'єднання та готове обладнання. Технічна документація та протоколи випробувань можуть бути надані відповідно до вимог проекту.
Основна інформація включає в себе напругу системи, частоту, номінальний струм, рівень короткого замикання, кількість вхідних і вихідні ланцюги, вимоги до захисту, розташування кабелю та умови встановлення.
Надана конфігурація підтримує системи 3,6 кВ, 7,2 кВ і 12 кВ. Остаточна номінальна напруга повинна бути підтверджена згідно електричної мережі замовника.
так Usune може переглянути електричну схему замовника та налаштувати функції шафи та рейтинги відповідно до вимоги проекту.
так Його можна налаштувати для вхідного живлення, живлення трансформаторів, вихідних ланцюгів, вимірювання, вимірювання напруги, і секціонування шин у приміщеннях внутрішніх підстанцій.
Продукція Usune розроблена відповідно до чинних стандартів IEC і GB. Компанія працює відповідно до ISO 9001, ISO 14001 та ISO 45001 із сертифікацією CE, доступною для відповідних ринків.
так Usune може надати технічні специфікації, звіти про випробування, документацію продукту та інше, пов’язане з проектом документи згідно вимог замовника.
Для стандартних конфігурацій виробництво зазвичай триває приблизно 15–20 днів після технічного підтвердження та оплати. The фактичний графік залежить від конфігурації та кількості.
Якщо ви купуєте розподільний пристрій середньої напруги Kyn28, надайте свою однолінійну схему, напругу системи, номінал струм, рівень короткого замикання, кількість шафи, вимоги до фідера, вимоги до захисту та встановлення умови.
Usune може оцінити електричні вимоги та надати відповідну конфігурацію розподільного пристрою середньої напруги ваш проект.
