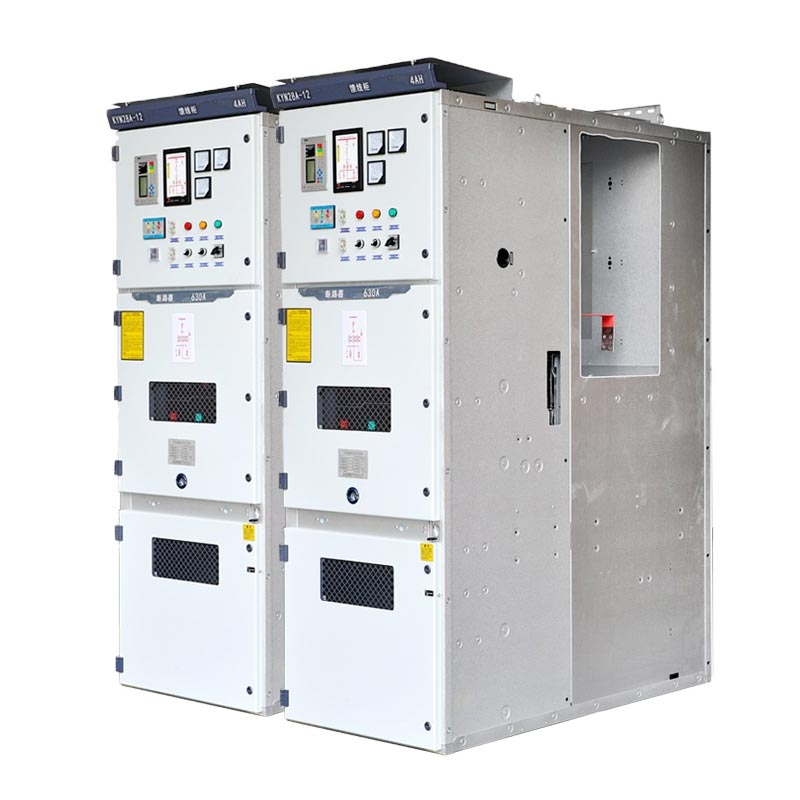

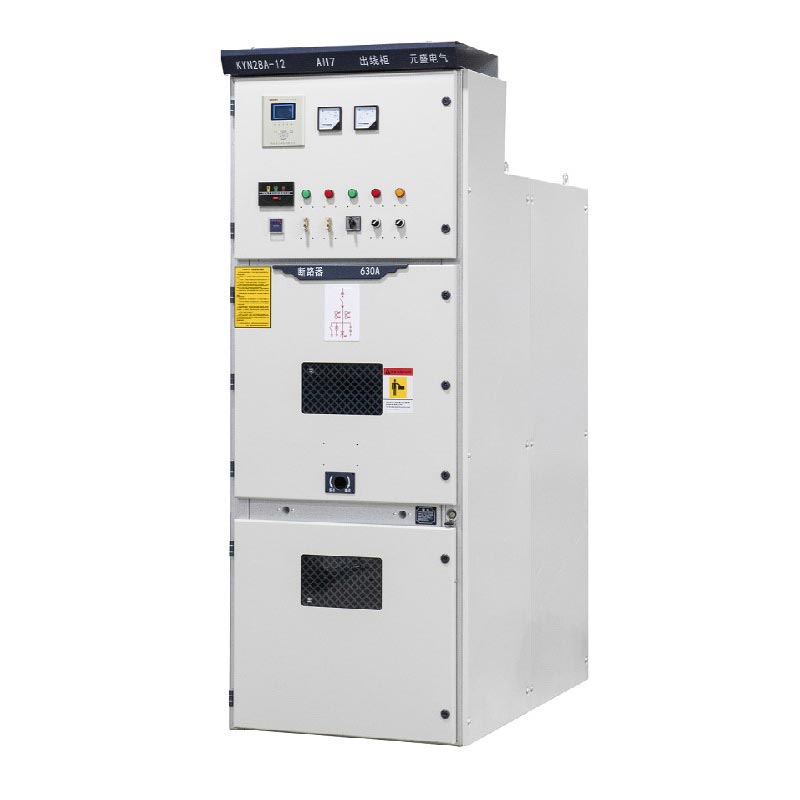

Панелі 11kv Mv Vcb

Панелі MV Vcb 11 кВ позиціонуються як промислові, високонадійні розподільні електроживлення середньої напруги обладнання, підходить для систем напруги 11 кВ і нижче, і може використовуватися в одиночній шині, сегментованій шині з одинарною шиною або подвійній збірна шина архітектури. Вони суворо дотримуються таких стандартів, як IEC 60298, IEC 694, GB3906-2006 і німецький DIN VDE 0670, і сертифікована система управління ISO зі стандартизованим контролем протягом усього процесу.

Розподільні пристрої низької напруги

Розподільні пристрої середньої напруги

Основні параметри та структурні особливості

1. Основні параметри

Номінальна напруга 11 кВ (сумісний з 3,6 ~ 12 кВ), трифазний змінний струм 50/60 Гц, номінальний струм 630 A ~ 2500 A (налаштовується), струм відключення при короткому замиканні 25kA~40kA, рівень захисту IP4X (корпус), сумісний з кількома системами архітектури.

2. Основні особливості конструкції

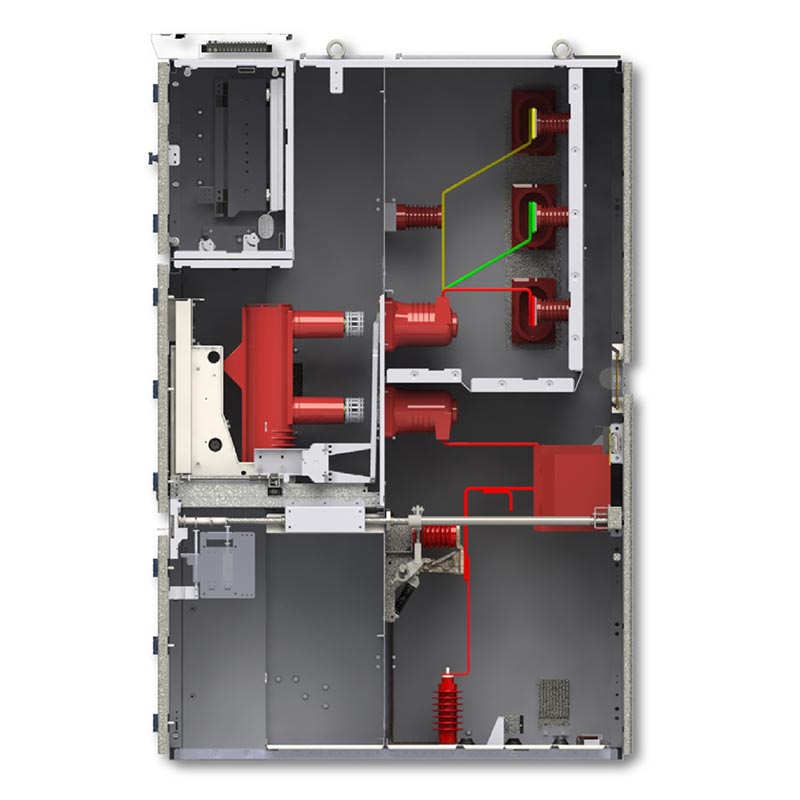

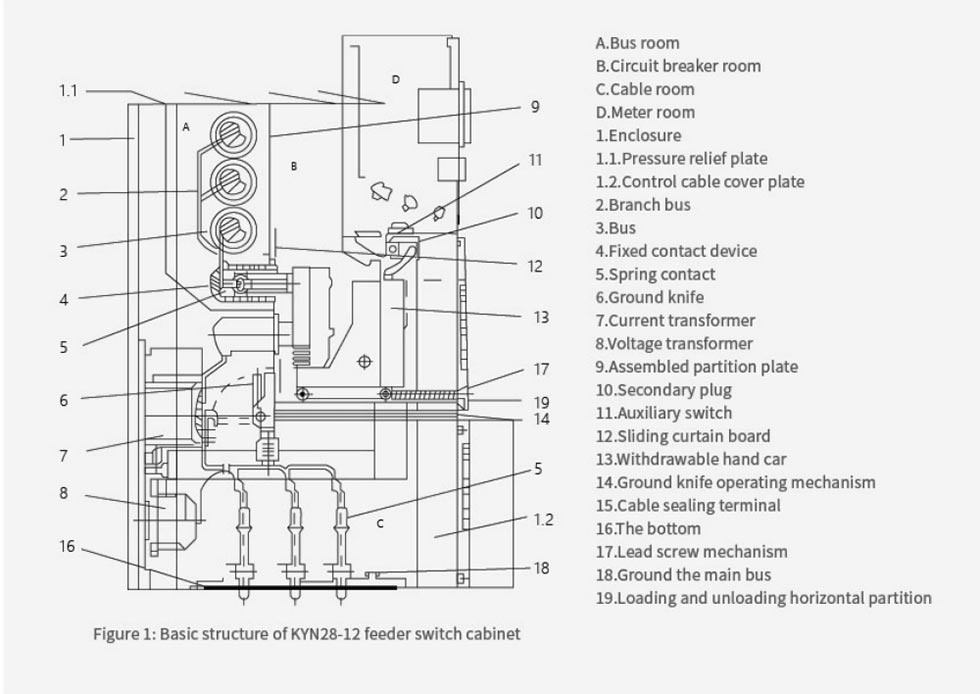

Металева висувна конструкція, чотири незалежні відділення, ручний візок у центрі для легкого обслуговування; оснащений комплексною системою блокування з п'ятьма надійними блокуваннями, подвійним механічним та електричним захистом, усунення неправильної роботи; сильна адаптивність до навколишнього середовища, підходить для різних умов роботи в приміщенні.

Основні переваги

1. Надійна продуктивність: вакуумний автоматичний вимикач із швидкою реакцією, тривалим механічним терміном служби, підходить для частого використання робота в декількох сценаріях;

2. Безпечно та зручно: повністю закритий захист, дизайн ручного візка для ефективного обслуговування, підтримує інтелектуальну дистанційна експлуатація та обслуговування;

3. Глобальна якість: китайський виробник, стандартизована фабрика забезпечує виробничі потужності та якість; як a якісний постачальник, експортує в різні регіони та забезпечує повний цикл обслуговування.

Випадок застосування в реальному світі

Випадок 1: Проект розподілу 11 кВ на підстанції 110 кВ у Південно-Східній Азії

1. Передумови проекту: Ця підстанція є основним центром електропостачання в регіоні, що потребує стабільної напруги 11 кВ постачання навколишніх промислових парків і житлових районів. Устаткування повинно володіти високою надійністю і сумісність із місцевою системою живлення 50 Гц.

2. Прикладне рішення: Usune налаштовані 28 панелей KYN28A-12 11 кВ MV VCB, що використовують одну сегментовану шину архітектури та оснащений вакуумними вимикачами VS1 для задоволення вимог двоконтурного джерела живлення.

3. Результати впровадження: За три роки з моменту введення в експлуатацію обладнання не працювало невдач, успішно пройшовши численні випробування в екстремальних умовах, таких як грози та високі температури. Він точно забезпечує розподіл електроенергії та захист від несправностей, допомагаючи підстанції досягти «нульового відключення електроенергії». експлуатації та ремонту» та отримав високу відзнаку місцевого енергоуправління.

Випадок 2: Модернізація високовольтної системи розподілу електроенергії на європейському автомобілебудівному заводі

1. Передумови проекту: цехи штампування та фарбування заводу мають надзвичайно високі вимоги до потужності стабільність постачання, що вимагає модернізації системи розподілу електроенергії 11 кВ. Обладнання має відповідати ЄС Стандарти IEC, враховуючи також легкість обслуговування та використання простору.

2. Прикладне рішення: було вибрано 16 панелей Usune 11 кВ MV VCB із використанням центрального ручного візка структура, сумісна з єдиною системою шин, оснащена антиконденсаційними нагрівачами та інтелектуальними модулі моніторингу температури та вологості.

3. Результати впровадження: обладнання ідеально адаптується до європейської двочастотної системи 50 Гц/60 Гц. Встановлення не впливає на нормальне виробництво в майстерні, і ручний візок можна швидко витягнути для обслуговування. Після модернізації частота відмов електропостачання заводу знизилася на 90%, задовольнивши потреби безперервного виробництва автомобілебудування.

Робоче середовище

1. Температура навколишнього повітря: максимум +40°C, мінімум -10°C;
2. Відносна вологість: середньодобова ≤ 95%, середньомісячна ≤ 90%;
3. Висота: ≤ 1000 м;
4. Сейсмічна інтенсивність: не перевищує 8 класу;
5. Обладнання повинно бути встановлено в місцях, вільних від пожежі або вибуху, сильного забруднення, хімічних корозії та сильної вібрації.
6. Якщо обладнання буде використовуватися в умовах навколишнього середовища, що перевищують нормальні вимоги, зазначені в GB 3906, відповідні домовленості повинні бути узгоджені між користувачем і виробником.

Технічні характеристики

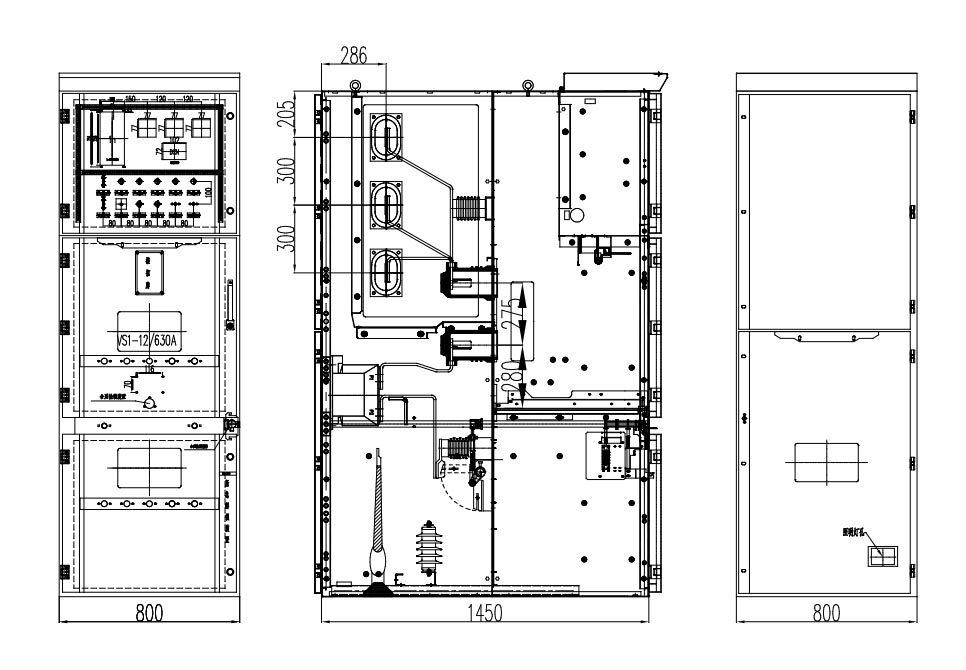

Зовнішні розміри продукту

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

поширені запитання

Q1: П'ятикратна функція блокування?

A: Включає п'ять основних функцій, таких як автоматичний вимикач проти неправильної роботи, з подвійним механічним та електричним блокування для запобігання неправильній роботі.

Q2: Чи сумісні панелі MV Vcb 11 кВ із системами 10 кВ?

A: Повністю сумісний, не потребує модифікації, може безпосередньо замінити наявне обладнання та налаштування параметрів підтримується.

Q3: Відповідність вимогам експорту та післяпродажне обслуговування?

A: Відповідно до міжнародних стандартів, регіональні сертифікати можна налаштувати; швидка реакція Китаю фабрика та локалізоване післяпродажне обслуговування з глобальних торгових точок.

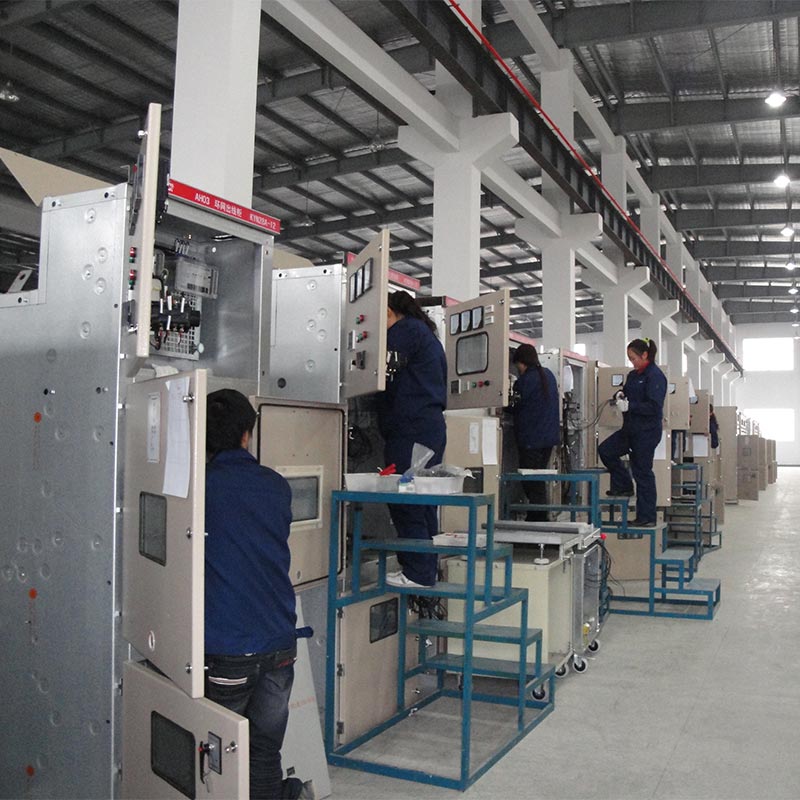

Міцність бренду та фабрики
