TheВимикач 220 кВце високовольтний зовнішній ізолятор, призначений для підстанцій електропередачі змінного струму 220 кВ. Він в основному використовується для ізоляції електричних ланцюгів, забезпечення видимої точки безпечного від’єднання та забезпечення безпечного обслуговування обладнання високої напруги.
Як професійний виробник обладнання для підстанцій високої напруги в Китаї, ми надаємо надійні рішення для роз’єднувальних вимикачів на 220 кВ, що відрізняються стабільними електричними характеристиками, надійною адаптацією поза приміщеннями та відповідністю міжнародним стандартам. Продукт розроблений відповідно до вимог IEC 62271-102 і широко використовується в системах передачі та розподілу електроенергії.
Під час нормальної роботиВимикач 220 кВпостійно передає номінальний струм. Коли потрібне технічне обслуговування, він створює чіткий видимий ізоляційний проміжок після відкриття, що дозволяє операторам безпечно перевіряти та ремонтувати електрообладнання, що йде далі.
Роз’єднувач призначений для операцій вимикання струму холостого ходу та працює разом з автоматичними вимикачами та заземлювачами для підвищення безпеки роботи підстанції.

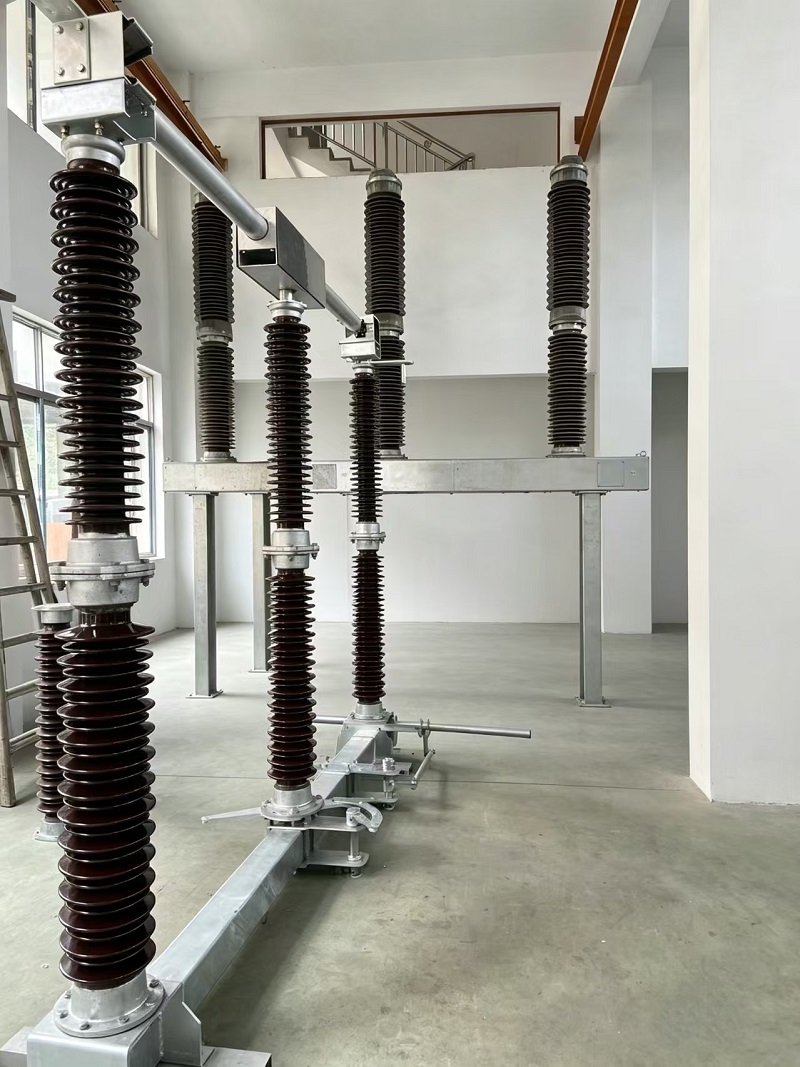

Повний роз’єднувач 220 кВ складається з трифазної основної конструкції, підтримуючих ізоляторів, провідної системи, сталевої базової рами та механізму приводу від двигуна. Кожен компонент оптимізований для тривалої роботи на вулиці в умовах високої напруги.
Провідні контакти виготовлені з використанням посріблених мідних сплавів високої щільності. Ця конструкція ефективно зменшує контактний опір, мінімізує підвищення температури під час безперервної роботи та покращує електропровідність і надійність роботи.
Підтримуючі ізолятори виготовляються з високоякісної порцеляни оксиду алюмінію або додаткових композитних силіконових гумових матеріалів. Ізоляційна структура забезпечує відмінну електричну міцність і стійкість до навколишнього середовища, забезпечуючи стабільну роботу на відкритих підстанціях.
Основна рама має гарячеоцинковану сталеву конструкцію з високою стійкістю до корозії. Він підходить для тривалого зовнішнього монтажу та допомагає зберігати механічну міцність за різних погодних умов.
Зовнішній роз’єднувач 220 кВ оснащений механізмом приводу від двигуна, а ручне аварійне керування також доступне. Коробка механізму має ступінь захисту IP54 для покращення захисту від проникнення пилу та води.
У робочий механізм входять допоміжні контакти, які подають сигнали зворотного зв'язку за положенням для систем дистанційного моніторингу. Це дозволяє операторам ефективно перевіряти стан комутаторів на сучасних підстанціях.
Роз’єднувач може бути інтегрований з автоматичними вимикачами та заземлювачами, щоб запобігти неправильним операціям. Система блокування безпеки забезпечує:
| Тип продукту | Зовнішній вимикач високої напруги |
| Номінальна напруга | 252 кВ |
| Номінальна частота | 50 Гц |
| Номінальний постійний струм | 1250A / 2000A / 2500A |
| Короткочасний витримувальний струм (3 с) | 40 кА / 50 кА |
| Піковий витримуваний струм | 100 кА / 125 кА |
| Метод роботи | Моторна робота з ручним аварійним керуванням |
| Захист коробки механізму | IP54 |
| Застосовний стандарт | IEC 62271-102 |
Роз'єднувач 220 кВ широко використовується в системах передачі електроенергії високої напруги, включаючи:
Завдяки надійній ізоляції та сильній адаптованості до навколишнього середовища це обладнання підтримує безпечну та стабільну роботу сучасних енергосистем.
Роз'єднувач 220 кВ призначений для зовнішньої установки і може надійно працювати в різних умовах навколишнього середовища.
Продукт можна налаштувати відповідно до різних вимог проекту, включаючи рішення ізоляції, робочі механізми та особливості адаптації до навколишнього середовища.
Як досвідчений китайський виробник обладнання для підстанцій високої напруги, ми зосереджені на забезпеченні надійних та індивідуальних рішень для передачі електроенергії. Наш роз’єднувальний вимикач на 220 кВ поєднує в собі вдосконалений структурний дизайн, міцні матеріали та суворий контроль якості, щоб відповідати високим вимогам сучасних енергосистем.
Завдяки відповідності стандартам IEC, гнучким параметрам конфігурації та професійній технічній підтримці наш роз’єднувач 220 кВ забезпечує надійне рішення для безпечної ізоляції та ефективної роботи підстанцій високої напруги.
