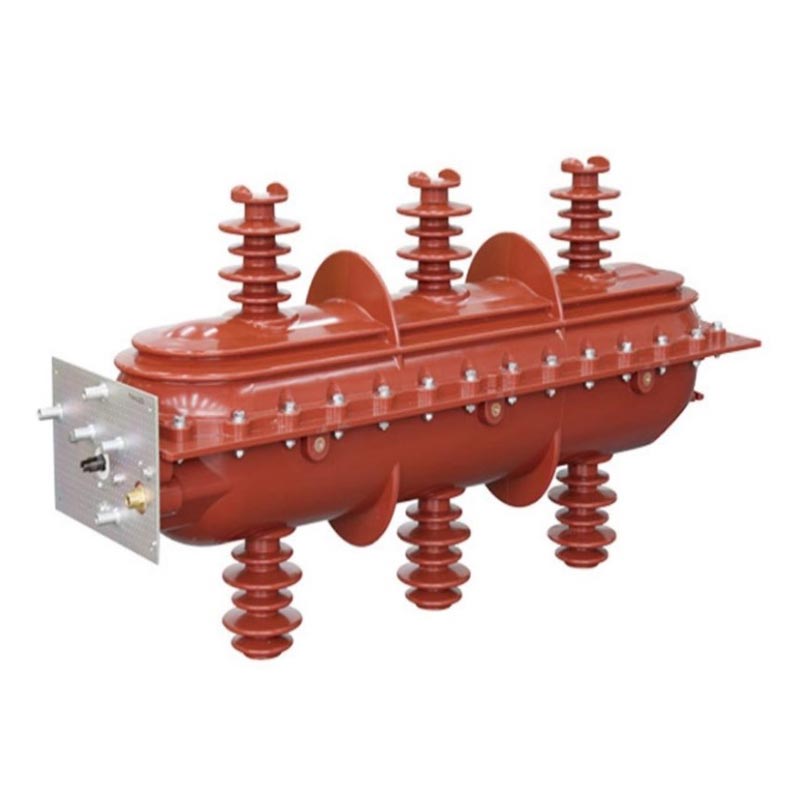

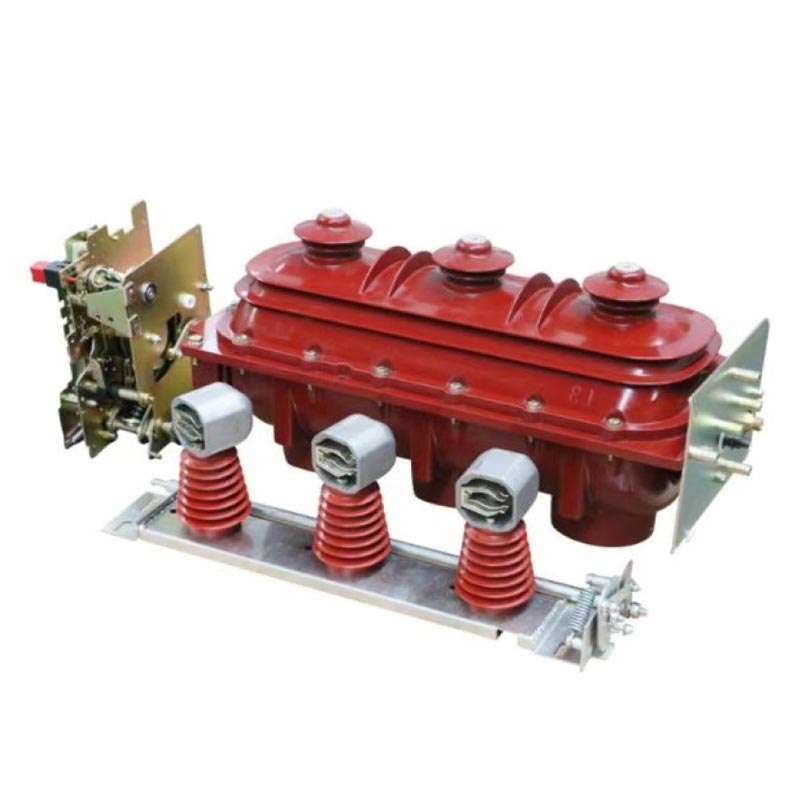

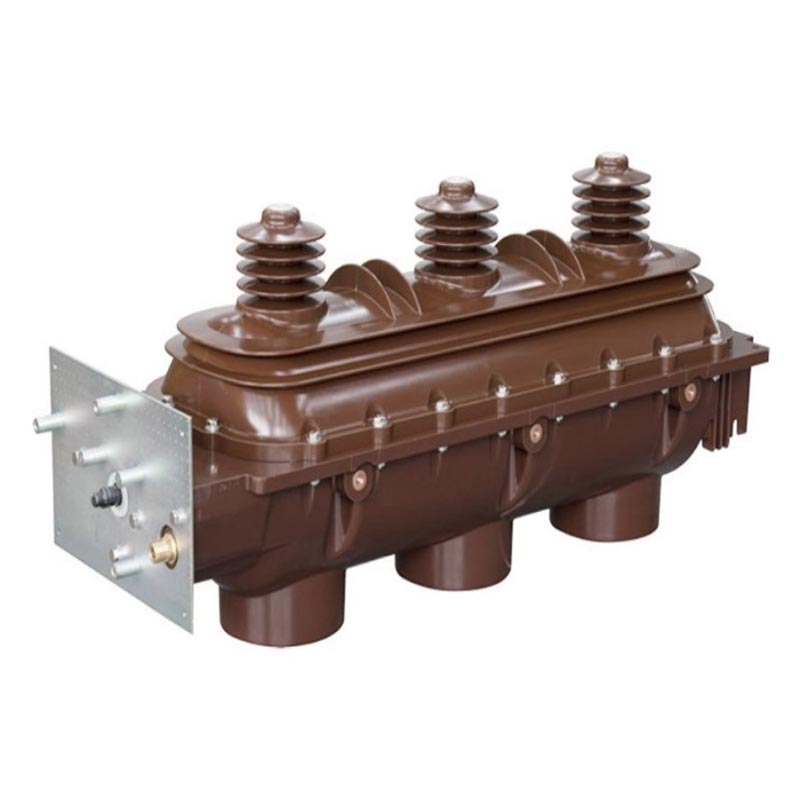

Вимикач навантаження Sf6

Як професійний виробник високовольтного електричного обладнання в Китаї, Usune зосереджується на дослідженнях і розробках і виробництві обладнання для розподілу електроенергії середньої та високої напруги, що має стандартизовану фабрику, оснащену передовими виробничі лінії та суворі процеси перевірки якості. FLN36-12D і FLRN36-12D для внутрішнього навантаження змінного струму високої напруги Sf6 Вимикачі, запущені компанією, є основними продуктами, незалежно розробленими шляхом поглинання передових іноземних технології та поєднання її з фактичними експлуатаційними потребами енергетичної системи Китаю.

Усі вимикачі навантаження Usune Sf6 пройшли комплексне тестування типу, і їхня продуктивність повністю відповідає GB3804 "Вимикачі навантаження високої напруги змінного струму 3~63 кВ", GB16926 "Комбінації вимикачів навантаження високої напруги та запобіжників", а також IEC60265 і Міжнародні стандарти IEC60420. Продукти дотримуються основної концепції «все для безпечного використання електроенергії». оснащений трипозиційною камерою гасіння дуги («закриття-розмикання-заземлення»), що ефективно забезпечує безпечне та стабільна робота електроживлення. Як надійний постачальник високовольтної розподільчої апаратури, Usune забезпечує комплексний попередній продаж консультації та післяпродажне обслуговування для забезпечення безперебійної роботи обладнання в різних сценаріях застосування.

Область застосування

Вимикач навантаження Sf6 підходить для трифазних систем живлення змінного струму 10 кВ, 24 кВ, 36 кВ, 50/60 Гц. Це широко використовується на промислових і гірничодобувних підприємствах, у багатоповерхових будинках, міських житлових масивах, підстанціях, великих торгових торгові центри, аеропорти, метро, лікарні та інші сценарії розподілу електроенергії. Його основними функціями є перемикання навантаження струму та струму пошкодження, контролю та захисту ліній і розподільних трансформаторів, забезпечуючи безпечне та стабільне живлення захист усіх галузей суспільного виробництва і життя.

Умови використання

1. Нормальні умови експлуатації

- Температура навколишнього середовища: від -25 ℃ до +40 ℃, підходить для більшості кліматичних умов у Китаї та інших регіонах.
- Висота: не перевищує 2000 м, підходить для більшості міст і промислових районів.
- Вологість: середньодобова відносна вологість <95%, середньомісячна відносна вологість <90%; середньодобова пара тиск ≤2,2 кПа, середньомісячний тиск пари ≤1,8 кПа, що забезпечує стабільну роботу у вологому середовищі.

2. Особливі умови експлуатації

Відповідно до національного стандарту GB/T11022-1999 «Загальні технічні вимоги до високовольтних розподільних пристроїв і Стандарти апаратури керування», розподільний пристрій має працювати в нормальних умовах експлуатації. Якщо користувач працює умови не відповідають нормальним умовам (наприклад, висота установки перевищує 2000 м, температура навколишнього середовища перевищення нормальних меж, висока вологість, що спричиняє конденсацію тощо), необхідно проконсультуватися з фахівцем виробник Usune заздалегідь, щоб досягти консенсусу та забезпечити безпечну та стабільну роботу обладнання.

Конструктивні особливості

1. Інтегрована ізоляційна структура: Верхня та нижня оболонки відлиті під тиском з епоксидної смоли, утворюючи герметична, заповнена газом внутрішня порожнина. Це забезпечує чудову ізоляцію та ефективну стійкість до корозії ізоляція внутрішніх компонентів від зовнішнього середовища та забезпечення стабільної роботи.

2. Трипозиційний робочий режим: загальний рухомий контакт обертається, поступово завершуючи три робочі стани: «закриття», «розмикання» та «заземлення». Позиції чітко визначені, перемикання надійне, неправильне функціонування – ефективно запобігти.

3. Подвійні робочі механізми: базовий ручний пружинний робочий механізм включений, з додатковим функція електричного закриття/відкриття для дистанційного керування. Це дозволяє користувачам вибирати відповідно до своїх потреб, підвищення ефективності роботи.

4. Інтелектуальний моніторинг: передня частина коробки механізму оснащена манометром елегазу та позицією індикатор. Манометр контролює зміни тиску елегазу в режимі реального часу, а індикатор положення - безпосередньо підключений до приводного валу рухомого контакту, забезпечуючи абсолютно надійну індикацію роботи рухомого контакту положення.

5. Захист безпеки: пристрій для скидання тиску розташований у задній частині корпусу. Коли сталася аварія у дугогасній камері та створюється високий тиск, газ із надлишковим тиском може прорватися через випуск пристрій і розряджатися назад, запобігаючи викиду вперед і забезпечуючи безпеку операторів.

6. Надійне блокування: між вимикачем навантаження та заземленням передбачено надійне механічне блокування вимикач, а також між вимикачем заземлення та передніми дверцятами (для розподілу живлення шафи), суворо запобігаючи неправильної експлуатації та подальшого підвищення безпеки експлуатації обладнання.

7. Ефективність ущільнення: використання спеціальної динамічної та статичної конструкції ущільнення забезпечує надійне ущільнення. Суворий процес герметизації Usune забезпечує річний рівень витоку, значно нижчий за галузеві стандарти, запобігаючи обладнання несправність через витік елегазу.

Основні технічні параметри

Практичні випадки застосування

Випадок 1: Проект розподілу електроенергії в китайському міському житловому районі

Великий житловий район у східному Китаї складається з 30 багатоповерхових будинків із понад 2000 домогосподарствами та піком. потреба в електроенергії 800 кВт. Спочатку використовувалися звичайні перемикачі навантаження, часто виникали такі проблеми, як поганий ущільнення, нестабільна робота та відключення, що впливає на нормальне електропостачання мешканців. Пізніше, після порівняння кількох постачальників, компанія з управління майном вибрала вимикач навантаження Usune FLN36-12D Sf6 як основне живлення обладнання для контролю розподілу.

Приклад 2: Великий проект захисту електропостачання в аеропорту Ключовий міжнародний аеропорт на півдні Китаю має надзвичайно високі вимоги до стабільності та безпеки електропостачання. У критичних випадках відключення електроенергії не допускається такі зони, як будівля терміналу та кімната керування навігацією. Аеропорт вибрав Usune FLRN36-12D Sf6 Load Вимикачі для установки на підстанції, що відповідають за контроль і захист ліній у критичному стані області.

Відданість бренду

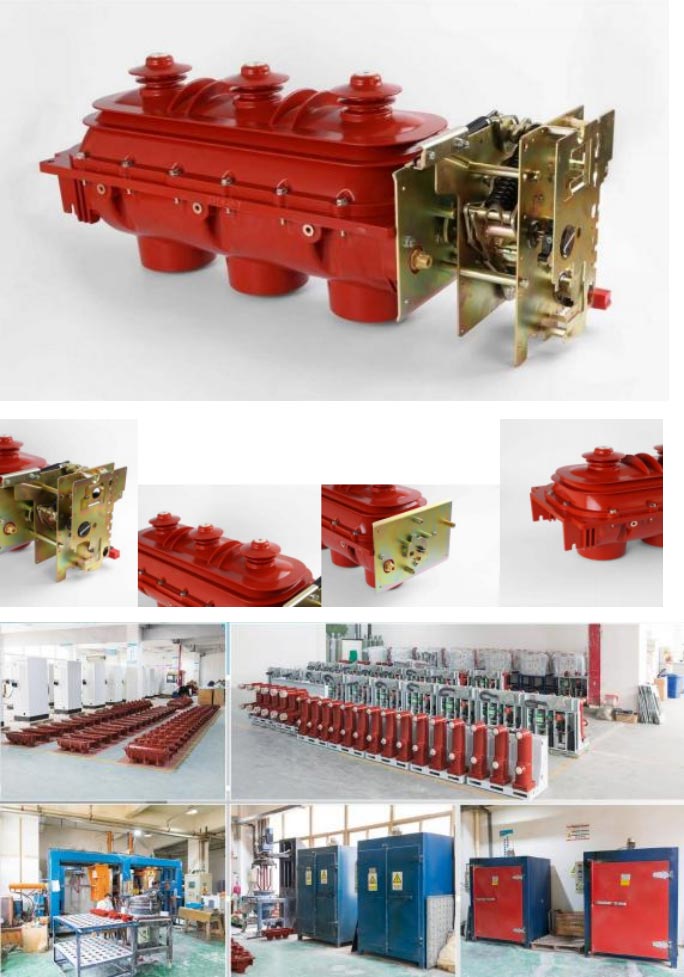

Як професійний виробник високовольтного електричного обладнання в Китаї, Usune прагне надавати глобальні послуги користувачам високоякісних, надійних і безпечних продуктів вимикача навантаження Sf6. Наша фабрика може похвалитися передовим виробництвом обладнання та сувору систему управління якістю. Від закупівлі сировини до доставки продукції, кожен крок проходить суворе тестування для забезпечення якості продукції. Як надійний постачальник, ми не лише забезпечуємо високу продуктивність продуктів, а також комплексні передпродажні консультації, встановлення на місці, введення в експлуатацію та післяпродажне обслуговування послуги з технічного обслуговування, усуваючи будь-які проблеми, які можуть виникнути у користувачів під час експлуатації.
