Висувний розподільний пристрій змінного струму KYN61-40.5 призначений для внутрішнього використання Трифазні системи розподілу змінного струму 40,5 кВ, 50/60 Гц. Прийняття ABB стандартизований план дизайну та концепції інтерфейсу людина-машина, це високовольтний розподільчий пристрій поєднує в собі перевірену конструкцію відсіку KYN61 Промисловий зовнішній вигляд у стилі ABB і розширені функції безпеки експлуатації.
Призначений для надійного розподілу електроенергії середньої напруги Розподільний пристрій KYN61-40.5 забезпечує відмінну механічну міцність, електричну продуктивність і зручність обслуговування підстанцій, електростанцій і промислові енергосистеми.
Корпус розподільчого пристрою KYN61-40.5 виготовлено з використанням високоякісного сталеві пластини з алюмоцинковим покриттям, оброблені за технологією згинання з ЧПУ. The конструкція використовує високоміцний болтовий метод складання без зварювання, забезпечуючи відмінна жорсткість корпусу, точність розмірів і довгострокова механічна стабільність.
Стандартні розміри шафи:
Корпус розділений заземленими металевими перегородками на чотири незалежні відсіки:
Кожен відсік має незалежний канал скидання тиску для ефективного використання зменшити внутрішній тиск дуги та підвищити безпеку експлуатації.

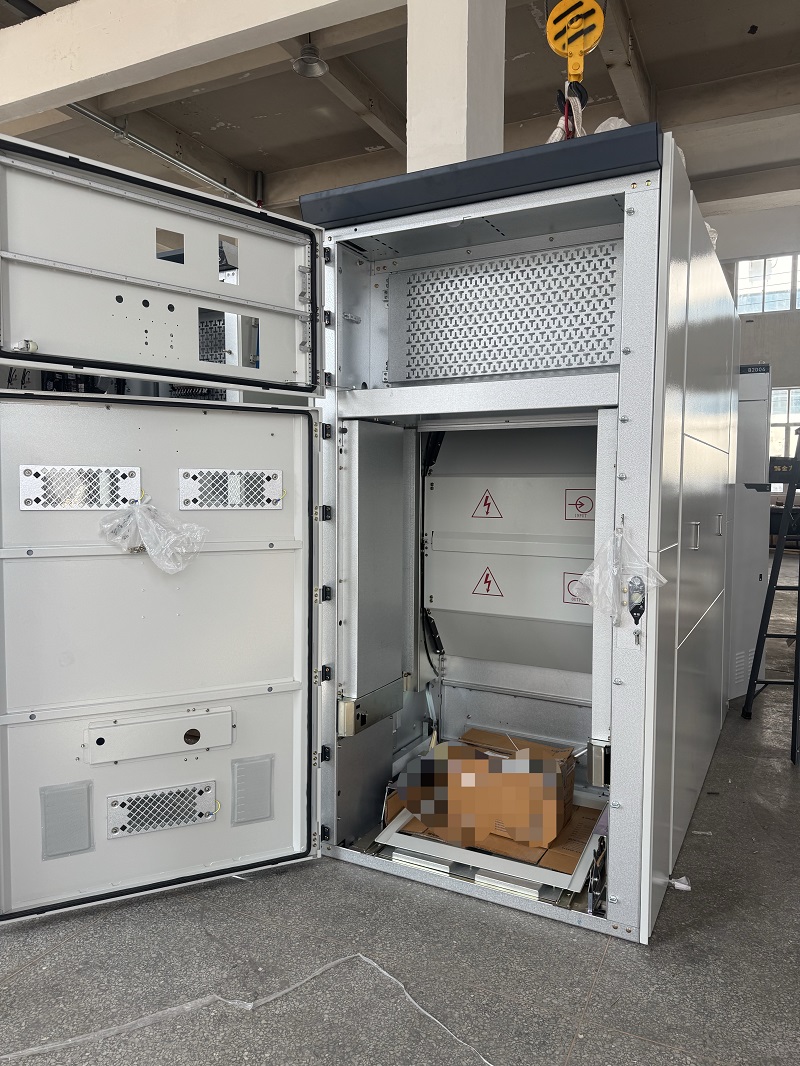

Передня панель розподільного пристрою KYN61-40.5 має інтегровану операційну конструкцію. Оглядове віконце приладу, механічна ручка керування, положення ручного візка індикатор, механізм блокування та попереджувальні написи розташовані чітко організоване розташування, що дозволяє операторам швидко визначати стан обладнання.
Оптимізовані вентиляційні решітки забезпечують ефективне розсіювання тепла при підтримці чистий і однорідний зовнішній вигляд шафи. Ступінь захисту корпусу досягає IP4X, а рівень захисту – IP2X, якщо є дверцята відсіку автоматичного вимикача відкрито.
Комутаційний пристрій KYN61-40.5 повністю сумісний з ABB HD4 і VD4-40.5 викатні вакуумні вимикачі, а також реле захисту серії ABB REF. Це робить його ідеальним рішенням для проектів, які вимагають розподільних пристроїв, сумісних із ABB конфігурації.
Висувний ручний візок має встановлений на підлозі гвинтовий рушійний механізм, забезпечує безперебійну роботу та чудову взаємозамінність для вакуумного контуру АББ рубильники. Повна система блокування з п'ятьма запобіжними механізмами включає в себе механічні і функції захисту від електробезпеки відповідно до концепцій безпеки ABB.
Конструкція, ізоляційний зазор, механічна структура та електричні характеристики розподільного пристрою KYN61-40.5 відповідає міжнародним стандартам, включаючи:
Розподільний пристрій відповідає вимогам проекту, включаючи випробування на підвищення температури, випробування на стійкість до короткого замикання та випробування на класифікацію внутрішньої дуги підходить для вимогливих додатків розподілу електроенергії високої напруги.
Комутаційний пристрій має зовнішній вигляд шафи в стилі ABB і стандартизовану роботу дизайн інтерфейсу, що забезпечує професійний промисловий вигляд і зручний досвід експлуатації.
Болтова модульна збірна конструкція підвищує жорсткість шафи, спрощує установку, а також полегшує технічне обслуговування та майбутнє розширення.
Заземлені металеві перегородки створюють окремі функціональні відсіки, покращуючи безпека оператора та забезпечення ефективного захисту від скидання тиску внутрішньої дуги.
Розподільний пристрій спеціально розроблено для роботи з вакуумними вимикачами ABB 40,5 кВ і пристрої захисту, що забезпечують відмінну взаємозамінність і систему інтеграція.
Завдяки захисту корпусу IP4X і передовій конструкції безпеки, KYN61-40.5 Розподільні пристрої підходять для підстанцій, об'єктів електроенергетики, промисловості станції та інші проекти розподілу середньої напруги.
Розподільний пристрій KYN61-40.5 широко використовується в:
З конструкцією, сумісною з ABB, міцною механічною конструкцією, покращеною безпекою захист і відповідність стандартам IEC забезпечує комутаційний пристрій KYN61-40.5 надійне рішення для вимог розподілу електроенергії середньої напруги. Це доставляє тривалий термін служби, зручне обслуговування та стабільна робота для критичної потужності додатків у всьому світі.
