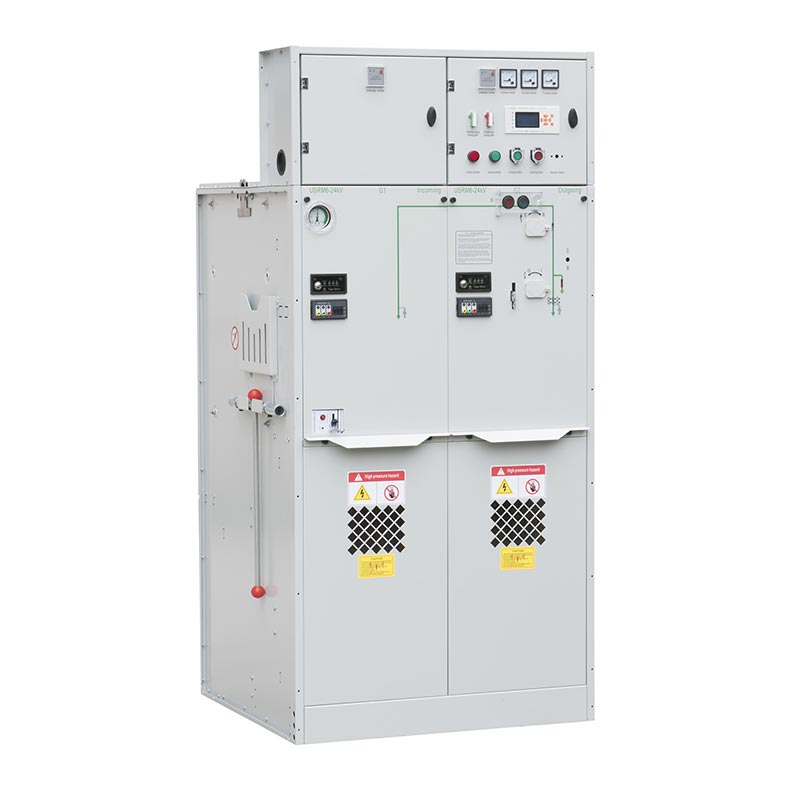

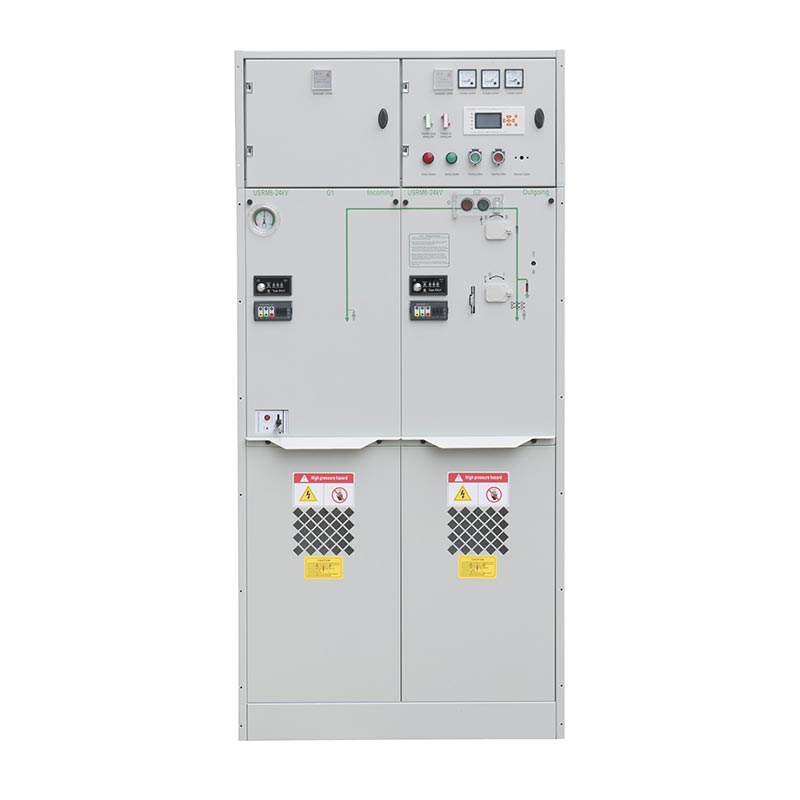

Розподільний пристрій серії USRM6 із газовою ізоляцією Sf6 є повністю ізольованою системою, незалежно розробленою USUNE. Його основний характеристики перемикача ланцюга та всі електричні компоненти загерметизовані та ізольовані елегазом під тиском. Повністю Закрита конструкція захищає весь пристрій від зовнішнього впливу навколишнього середовища, ефективно забезпечуючи працездатність надійність і безпека персоналу, досягнення безремонтної роботи протягом усього життєвого циклу. Продукт приймає стандартний модульний блок і фіксовану комбінацію модульного блоку, підтримуючи розширюваний вибір головної шини. Він забезпечує повну модульність, повну ізоляцію та повний корпус, забезпечуючи високу надійність і безпеку при дотриманні вимоги до гнучкого та компактного розподільного пристрою для вузлів електромережі, кінцевих споживачів і вторинних підстанцій завдяки багатій модульні комбінації.
Інтеграція кількох функціональних модулів, таких як перемикачі навантаження (C), комбіновані блоки перемикача навантаження + запобіжники (F), ланцюг блоки вимикача (V), блоки вимірювання (M) і блоки шин PT (PT), його можна вільно комбінувати в кільцеві головні блоки, гнучко пристосовуючись до різних сценаріїв розподілу електроенергії та потреб користувачів, значно покращуючи продукт застосовність і гнучкість.
Секція головного кола розподільного пристрою з елегазовою ізоляцією (головна шина) і характеристики перемикача інкапсульовані в зварна газова коробка з нержавіючої сталі. Основний контур підключений до зовнішнього середовища через втулку газової коробки, що відповідає стандарти DIN47636. Вхідні та вихідні кабелі з’єднуються за допомогою повністю ізольованих закритих знімних роз’ємів. The Газова коробка має ступінь захисту IP67, ефективно ізолює зовнішнє середовище та забезпечує короткочасне затоплення і захист від конденсації, що забезпечує стабільну роботу навіть у важких умовах.
Його можна комбінувати з різними стандартними модульними блоками, щоб утворити стандартне фіксоване кільце типу шафи, яке не розширюється. мережевий комутатор (одну газову коробку з елегазовою ізоляцією можна об’єднати до 6 блоків). Його також можна комбінувати з різні модулі для формування блоків, що розширюються, досягаючи різних комбінованих форм через спеціальну повністю ізольовану шину з’єднувачі для задоволення потреб диспетчеризації електроенергії різних регіонів, типів і клієнтів.
Основні компоненти схеми та характеристики перемикача капсульовані в газовій коробці з нержавіючої сталі, підключеній до зовні через втулки, щоб уникнути прямого контакту з струмоведучими частинами. Оснащений надійними пристроями для скидання тиску та канали, це ефективно захищає безпеку персоналу та обладнання у разі аварій. Комплексна механічна пристрій блокування мінімізує ризик неправильної роботи, додатково підвищуючи безпеку та надійність.
Розподільний пристрій із елегазовою ізоляцією обладнано пружинним робочим механізмом самостійної розробки. Через комплексний контроль якості від проектування до виробництва і обкатки, надійність і стабільність механізму гарантовано, забезпечуючи високоякісне рішення робочого механізму для серії USRM6 та подібних елегазових ізоляторів розподільні пристрої.
- Алтитуд: ≤4000 м (Для висоти понад 1000 м, будь ласка, повідомте постачальника заздалегідь, щоб налаштувати тиск надування; для висоти понад 2000 м, відрегулюйте тиск, щоб усунути перенапругу в шафі.)
- Температура навколишнього середовища: максимум +50 ℃, мінімум -40 ℃, середня температура за 24 години не перевищує 35 ℃
- Вологість навколишнього середовища: 24-годинна відносна вологість не перевищує 95%, місячна відносна вологість не перевищує 90%
- Середовище встановлення: відсутність вибухонебезпечних або корозійних газів у навколишньому середовищі; відсутність сильної вібрації або ударів на місці установки; рівень забруднення не перевищує клас III, як зазначено в GB/T5582.
Суворо дотримується багатьох національних і галузевих стандартів, таких як GB3804-2004 і GB1984-2014, щоб забезпечити продукт професіоналізм і авторитет, що відповідають потребам у різних сценаріях використання.
Розподільний пристрій із газовою ізоляцією Sf6 об’єднує багато функцій і має такі переваги, як малий розмір, робота без обслуговування та відсутність впливу зовнішніх факторів зовнішнього середовища на головну схему. Це особливо підходить для суворих умов, таких як підземні, високогірні та прибережні місця, і широко використовується в промислових і гірничодобувних підприємств, залізниць, аеропортів, центрів міст і житлових районів у Китаї та в усьому світі, забезпечуючи стабільну та надійна підтримка живлення різних систем розподілу електроенергії.
Усі перемикачі повинні працювати за допомогою відповідної ручки. Вимикачі навантаження/вакуумні вимикачі та відповідне заземлення перемикачі механічно зблоковані, а для запобігання випадковому спрацьовуванню можна встановити додаткові замки. Заземлювачі мають механізм швидкого спрацьовування: обертання рукоятки за годинниковою стрілкою замикає ланцюг, обертання проти годинникової стрілки відкриває його. Перед розмиканням або замиканням блоку чи ланцюга вимикача навантаження та запобіжника вимикач, енергія повинна зберігатися. Після завершення зберігання енергії натисніть зелену кнопку, щоб відкрити або закрити схема. Продукт оснащений п'ятьма функціями блокування безпеки; операції подачі та відключення живлення повинні суворо відповідати специфікаціям.
Розподільний пристрій із газовою ізоляцією Sf6 оснащено підйомними кільцями для підйому та транспортування навантажувача. Після отримання, перевірити на наявність пошкоджень під час транспортування; про будь-які пошкодження слід негайно повідомити перевізника. Після розпакування перевірте цілісність робочої рукоятки, переконайтеся, що стрілка манометра знаходиться в зеленій зоні, і виконайте функціональні випробування механічних частин. Про будь-які дефекти або упущення необхідно негайно повідомляти постачальника. Раніше встановлення та використання, зберігайте в сухому, провітрюваному місці та належним чином закритим.
Усі компоненти розподільного пристрою з елегазовою ізоляцією не потребують технічного обслуговування протягом визначеного терміну служби. Газ бак виготовлений з нержавіючої сталі; пошкоджені приладові панелі необхідно негайно відремонтувати фарбою від корозії захисту. Зовнішні механічні частини полегшують роботу та заміну; захист від корозії та перед транспортуванням було нанесено мастило. В екстремальних умовах обертові частини потребують регулярного огляду і технічне обслуговування та заміна, якщо необхідно. У нормальних умовах експлуатації спеціальні перевірки не проводяться необхідний; перед початком роботи переконайтеся, що стрілка манометра знаходиться в зеленій зоні.
Функції виявлення компонентів живої лінії та перевірки фази. Електрична централізація та узгодження магнітний замок запобігає відкриттю дверцят кабельного відсіку, коли вхідний кабель знаходиться під напругою, гарантуючи безпека персоналу.
При необхідності може бути оснащений індикатором несправності панелі. У разі міжфазного замикання або замикання на землю персонал може підтвердити стан під напругою та область несправності за допомогою індикатора тривоги, швидко визначаючи місце несправності. сигналізація інформація може бути передана в центр моніторингу, щоб допомогти патрульному персоналу підтвердити розділ несправності і розташування.
Цифровий пристрій захисту та вимірювання струму та напруги, придатний для захисту, вимірювання та керування основним обладнанням, таким як лінії та розподільні трансформатори. Він може замінити традиційні електромагнітні релейний захист. Через мережу терміналів користувача він може реалізувати впорядковане виявлення споживання електроенергії, сигналізацію, управління та інтелектуальний інтернет живлення, покращуючи рівень інтелекту системи розподілу електроенергії.
Будучи професійним виробником і постачальником розподільних пристроїв із газовою ізоляцією Sf6, Zhejiang Usien Electric Co., Ltd. прагне надавати клієнтам у всьому світі високоякісні продукти серії USRM6. У нас є комплексний передпродажний продаж, система продажів і післяпродажного обслуговування: передпродажний процес включає технічну консультацію та розробку рішення; включає продажі керівництво монтажем і введенням в експлуатацію; а післяпродажне обслуговування включає своєчасне обслуговування та постачання запасних частин. наш фабрика дотримується принципу якості на першому місці, суворо контролюючи всі аспекти виробництва, щоб забезпечити відповідність продукції стандартів і потреб користувачів, прагнучи стати надійним партнером для користувачів у сфері розподілу електроенергії в Китаї і глобально.
Фабрика, ми можемо гарантувати, що наша ціна є розумною та конкурентоспроможною.
Зазвичай ми надаємо пропозицію протягом 24 годин після отримання вашого запиту.
Так, звичайно, ми приймаємо OEM.
Термін виконання залежить від замовленої кількості, зазвичай протягом 15-20 днів після отримання платежу.
Усю продукцію буде перевірено, починаючи з аксесуарів, і буде проведено звичайні випробування перед від'їздом наша фабрика.
Зробіть фотографії або відео проблем із якістю та надішліть нам для нашої перевірки та підтвердження, і ми зробимо задоволене рішення для вас протягом 1-3 днів.
12 місяців з дати відправлення.
● Ми спеціалізуємося на цій галузі більше 14 років і маємо досвідчену команду досліджень і розробок, яка розробляє дизайн
та розробки для кожного проекту на основі особливих вимог замовника.
● Ми маємо надзвичайно сувору процедуру контролю якості від компонентів до готової продукції.
● Стабільний термін виготовлення протягом 15-20 днів.
● У нас є повний набір звітів про випробування продуктів.
● Надається одноетапне рішення.
