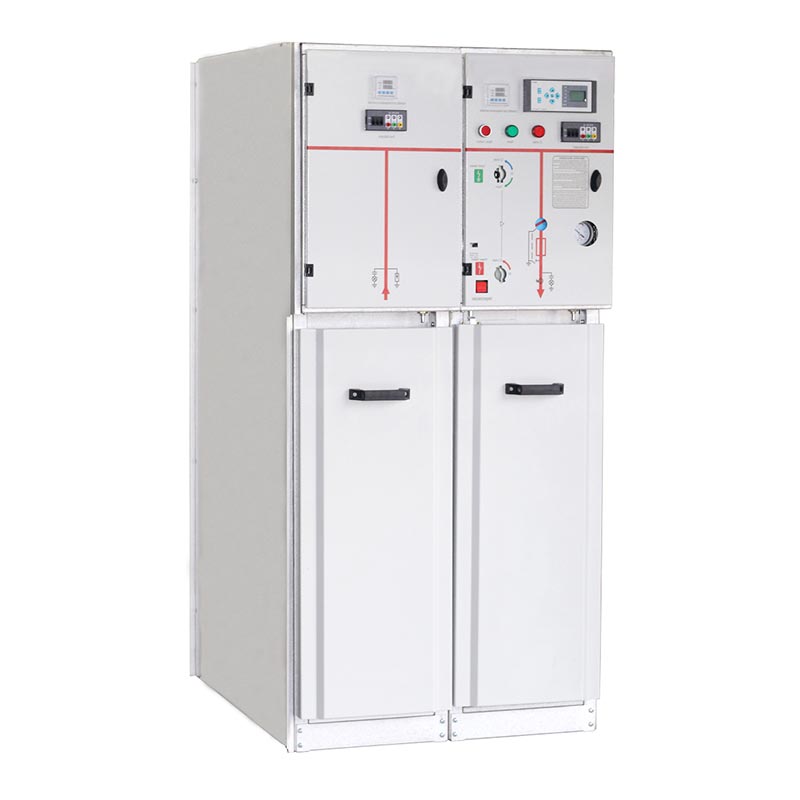

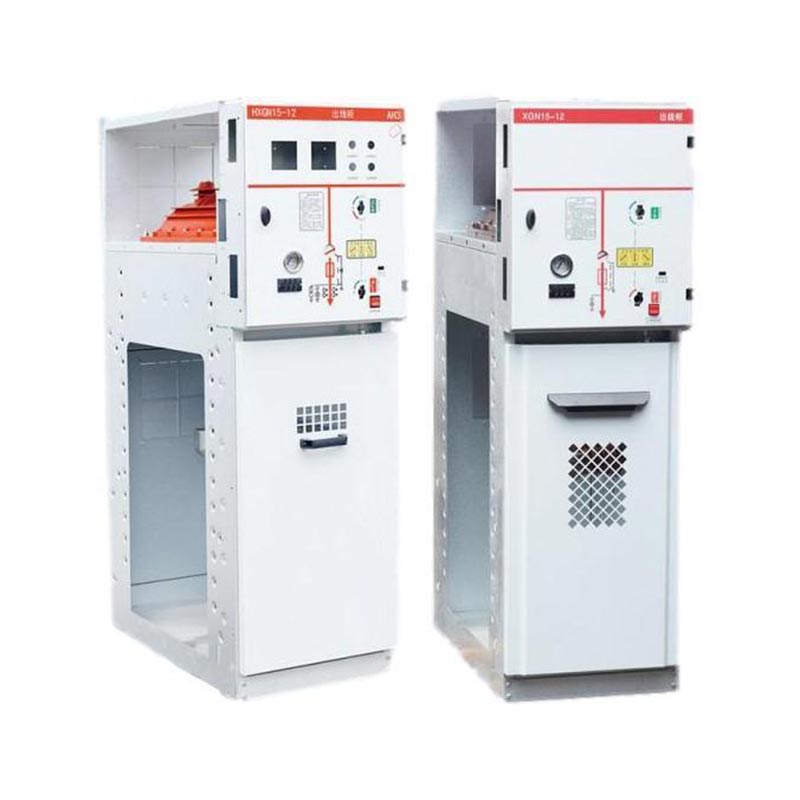

Основний блок кільця 630a Sf6

Кільцевий головний блок USUNE 630a Sf6 - це високоефективне обладнання для розподілу електроенергії середньої напруги незалежно розроблено та виготовлено компанією Zhejiang Yousi Electric Co., Ltd. (професійний виробник, який інтегрує дослідження та розробки, виробництво та продаж електрообладнання). Цей продукт має фіксовану металеву закриту конструкцію коробчатого типу Газ SF6 як ізоляція та середовище для гасіння дуги. Оснащений плавкими запобіжниками з елегазовою ізоляцією, він використовується в основному у вторинних розподільних мережах з максимальною номінальною напругою 36 кВ і номінальним струмом 630 А, ідеально адаптований відповідно до вимог електроживлення систем живлення змінного струму 50/60 Гц.

Будучи провідним постачальником у галузі електротехнічного обладнання Китаю, USUNE дотримується філософії виробництва високої якості. Цей кільцевий головний блок 630A SF6 виготовляється на стандартизованому заводі компанії, де здійснюється суворий контроль якості впроваджується протягом усього процесу від компонентів до готового продукту, забезпечуючи надійність продукту та послідовність.

Основні характеристики продукту

1. Компактний і легкий дизайн

Кільцевий головний блок 630a SF6 має компактну структуру та легку конструкцію, ефективно економлячи простір для установки зниження витрат на транспортування та монтаж. Оболонка з епоксидної смоли забезпечує щільне ущільнення, що робить його придатним для сценаріїв з обмеженим простором, таких як невеликі машинні приміщення та збірні підстанції, покращуючи на місці гнучкість застосування.

2. Чудова ізоляція та дугогасіння

Закритий корпус наповнений газом SF6, що забезпечує чудову ізоляцію та дугогасильну дію. Це так висока стійкість до вологи та забруднення, що забезпечує стабільну роботу в суворих умовах робота, яка майже не потребує технічного обслуговування, значно скорочує подальші витрати на технічне обслуговування.

3. Просте управління та легке встановлення

Кільцевий основний блок 630a SF6 має конструкцію переднього кабелю з усіма функціями керування, зосередженими на на передній панелі, що спрощує процес експлуатації та полегшує роботу та налагодження. Його легкий і компактна конструкція робить установку більш ефективною, що забезпечує швидке розгортання після встановлення.

4. Велика кількість аксесуарів

Різноманітні аксесуари, такі як реле, трансформатори та розрядники перенапруги, можуть бути обладнані відповідно до різних вимог функціональні вимоги до різних сценаріїв розподілу електроенергії, підвищуючи адаптивність і практичність продукту.

Застосовні сценарії

Кільцевий головний блок USUNE 630a SF6 широко використовується в промислових і цивільних кабельних кільцевих мережах і терміналах електроживлення. Він особливо підходить для невеликих вторинних підстанцій, комутаційних станцій, міських житлових мереж розподілу електроенергії, промислові та гірничодобувні підприємства, торгові центри, аеропорти, метро, вітроелектростанції, лікарні, стадіони, залізниць та інших місць, забезпечуючи надійне електропостачання для різних сценаріїв.

Умови експлуатації

Щоб забезпечити стабільну та безпечну роботу, цей кільцевий головний блок має суворі екологічні вимоги, а саме:

- Висота: ≤1000 мм
- Температура навколишнього середовища: -35 ℃ ~ 45 ℃
- Відносна вологість: середньодобова не перевищує 95%; середньомісячний показник не перевищує 90%
- Сейсмостійкість: Сейсмічна інтенсивність не перевищує 8 градусів
- Вимоги до навколишнього середовища: місця, вільні від сильної вібрації, ударів, пожежі, хімічної корозії та вибуху.

Технічні параметри

Будова та конфігурація розподільного пристрою

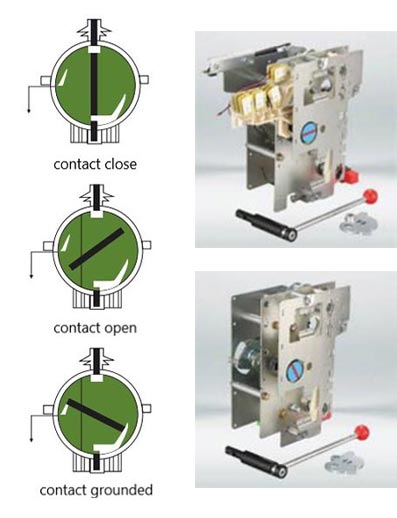

Робочий механізм

(1) Двофункціональний однопружинний механізм приводу: тип K

Функція перемикання управляється незалежно за допомогою важеля або двигуна.
Функція вимикача заземлення самостійно відкривається та закривається за допомогою робочого важеля, а робоча енергія є забезпечується пружиною стиснення, яка відпускається, щоб закрити або роз’єднати контакт.

(2) Подвійний механізм подвійної пружини: Тип A

Функція перемикання здійснюється незалежно від важеля або двигуна, а робоча енергія забезпечується a пружина стиснення, яка відпускається для замикання контакту. Незалежне відкриття та закриття за допомогою кнопки (0) або розчіплювач або шунтовий розчіплювач.
Функція вимикача заземлення працює незалежно за допомогою важеля керування, а робоча енергія забезпечується a натискна пружина, яка відпускається для замикання або роз’єднання контакту.

(3) Додаткові компоненти

Одна електрична операція: AC 220V 110V; DC 220v 110v
Допоміжний перемикач
Одна котушка шунтового відключення (механізм типу A): 220 В змінного струму 110 В; DC 220v 110v
Запобіжник з’єднує вимикач допоміжного індикатора
Індикатор замикання на землю

Кабіни захисту вимикачів і запобіжників

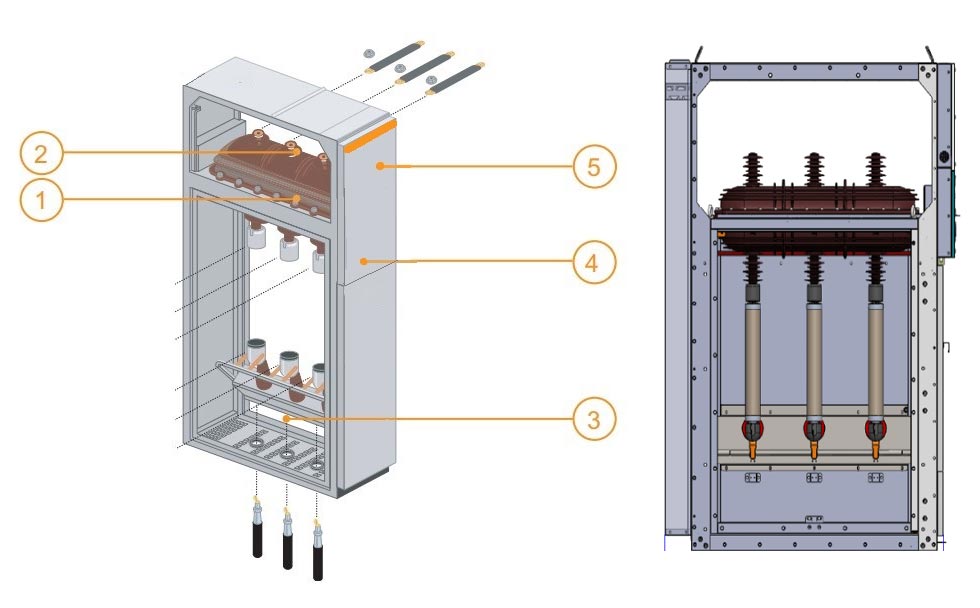

1 Перемикач розподільного пристрою та заземлювач у корпусі, заповненому елегазом.
2 збірні шини в одній горизонтальній площині, що дозволяє пізніше розширити комутаційний щит і підключити його до наявного обладнання.
3 Підключення, доступне через передню частину, підключення до нижнього вимикача та клем вимикача заземлення або нижнього тримача запобіжника. Цей відсік також обладнаний заземлювачем після запобіжників середнього напруги для блоків захисту.
4 Механізм керування містить елементи, які використовуються для керування вимикачем і заземлювачем та активації відповідних індикацій (позитивний розрив).
5 Встановлення низьковольтної клемної колодки (якщо встановлена ​​опція двигуна), низьковольтних запобіжників і компактних релейних пристроїв. Якщо потрібно більше місця, висоту панелі можна збільшити.

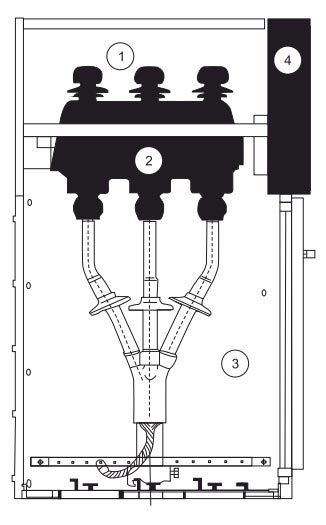

① Шинопровод
② Головний вимикач
③ Кабельна кімната
④ Робочий механізм, механізм блокування та диспетчерська низького тиску

Всю шафу розподільного пристрою можна розділити на два верхніх і нижніх блоки, верхній блок шафи включає в себе кімната шин, вимикач навантаження, кімната операційних механізмів і кімната низької напруги, а нижній блок відокремлений від кабелю кімната. Можна замінити весь верхній блок.

◇ Шинопровод

У верхній частині шафи влаштована шинна кімната. У шинопроводі підключаються головні шини разом і пройти через весь ряд розподільних пристроїв.

◇ Вимикач навантаження

Комутатор оснащений перемикачем навантаження гексафториду сірки типу SFG. Виготовлена оболонка вимикача навантаження з епоксидної смоли, наповненої газом гексафторид сірки (SF6) як ізоляційного середовища, і корпус надається з оглядовою ямою. Комутатор можна обладнати

з вимірювачем густини газу SF6 або вимірювачем густини газу з контактом сигналізації відповідно до вимог замовника.

◇ Кабельна кімната

Розподільна шафа навантаження має простору кабельну кімнату, яка в основному використовується для підключення кабелю, так що одножильні або трижильні кабелі можна підключати за допомогою найпростішої неекранованої кабельної головки, а також достатнього простору розмістити грозовідвід, трансформатор струму, нижній вимикач заземлення та інші компоненти. Відповідно до стандартне виконання, дверцята шафи мають оглядове вікно та запобіжну блокування. Нижня пластина кабельної кімнати з ущільнювальною кришкою та кабельним затискачем відповідного розміру з опорним кронштейном. Нижня пластина кабельної кімнати та дверна коробка можуть бути знімається, щоб полегшити встановлення кабелю.

◇ Робочий механізм, механізм блокування та контрольна кімната низького тиску

Блокована кімната механізмів також виконує роль панелі керування. Слабовольтне приміщення обладнане пружинним приводом механізм з індикатором положення та механічним блокуючим пристроєм, а також може бути оснащений допоміжним контакти, котушки відключення, механізми аварійного відключення, ємнісні живі дисплеї, ключові замки та електричні пристрої управління. При цьому простір камери низького тиску також може бути оснащений контурами регулювання, лічильниками та захисними реле, а шафа шириною 750 мм має дві однакові камери низького тиску для додаткових аксесуарів.

Параметр конфігурації корпусу

Вхідні LBS

Захист трафіку

Вимірювання

Cbog w/.meter

Cb вихідний

Опис операції

1. Робота ручки: Стоячи перед розподільним пристроєм, тримайте верхню частину ручки та штовхайте вперед, іншою рукою тримайте кінець ручки, щоб обертати.
2.Переконайтеся, що дверцята шафи були належним чином закриті перед подачею живлення або відокремлені від заземлення.
3. Перемикач тиску повинен бути перевірений перед увімкненням і вимкненням.

Увімкніть живлення

1. Переконайтеся, що дверцята шафи закрито. Вставте ручку у верхній робочий отвір і поверніть проти годинникової стрілки на 180°, доки не почуєте голос роздільного гальма. Центральний індикатор панелі знаходиться в положенні; нижні двері закриті, а заземлювач вимкнено.
2. Вставте робочу ручку в нижній робочий отвір і поверніть за годинниковою стрілкою на 180°, доки не почуєте голос закриття; центральний індикатор панелі знаходиться в положенні D; перемикач увімкнеться, після чого подача живлення завершиться.

Вимкніть живлення

1. Вимкніть: вставте робочу ручку в нижній робочий отвір і поверніть проти годинникової стрілки на 180°, доки не почуєте роздільний гальмівний голос (кнопка прямого використання, якщо є кнопка); центр панелі знаходиться в положенні, потім перемикач буде вимкнено.
2. Перевірте, чи живий дисплей не працює, щоб кабельна кімната була електрично нейтральною; вставте ручку керування у верхній робочий отвір і поверніть за годинниковою стрілкою на 180°, доки не почуєте голос закриття; центральний індикатор панель знаходиться на місці, а нижні дверцята розблоковані; вимикач заземлення замкнутий, а потім припинення живлення завершено.

Транспортування та зберігання

Коли комутаційна шафа закріплена на нижній пластині, її можна перемістити вилковим навантажувачем. Коли він не закріплений на дні пластини, розподільна шафа повинна бути піднята або перенесена цілком, але її слід транспортувати вертикально в будь-який час і не слід перевертати, щоб уникнути пошкодження компонентів у корпусі. Розподільний пристрій (навіть із зовнішньою упаковкою) не можна зберігати на вулиці тривалий час.

Технічне обслуговування

◇ За звичайних умов кільцева шафа не потребує технічного обслуговування протягом трьох років.

◇ Однопружинні та двопружинні робочі механізми вимикача навантаження не потребують технічного обслуговування та не вимагають будь-якого змащення.

◇ Перед установкою пристрій релейного захисту необхідно перевірити відповідно до вимог виробника операція.

◇ Цикл технічного обслуговування шафи кільцевої мережі, як правило, один раз на рік, а також спеціальні заходи технічного обслуговування здійснюється наступним чином:
(1) Затягніть усі електричні з’єднання (основну шину, перемикачі, кабелі, вимірювальні прилади) відповідно до вимоги інструкції з монтажу.
(2) Вакуумуйте всі компоненти (головний вимикач, допоміжний вимикач, механізм відключення, двигун тощо) і проводите зовнішній вигляд огляд.
(3) Виконайте одну операцію замикання/розмикання всіх вимикачів, включаючи вимикач заземлення.
(4) Увімкніть допоміжне джерело живлення керування (не подавайте сигнал дистанційного керування) для електричного послідовного операція.

Замовляйте товари

Наступні документи та додатки будуть передані разом із шафою, коли розподільна шафа покине завод:

◇ Сертифікат відповідності продукту
◇ Інструкції з використання продукту
◇ Інженерні дані продукту
◇ Аксесуари для розподільних шаф:
◇ Кожна монтажна комбінація оснащена ручкою керування перемикачем навантаження.

При замовленні товарів користувачі повинні надати таку інформацію:

◇ Схема підключення основного кола та спеціальні технічні вимоги
◇ План монтажу розподільного пристрою.
◇ Специфікації моделі компонентів розподільчої шафи та принципова схема допоміжного контуру, контуру керування (якщо необхідно)
◇ Інші спеціальні запити щодо письмової інформації.

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування
