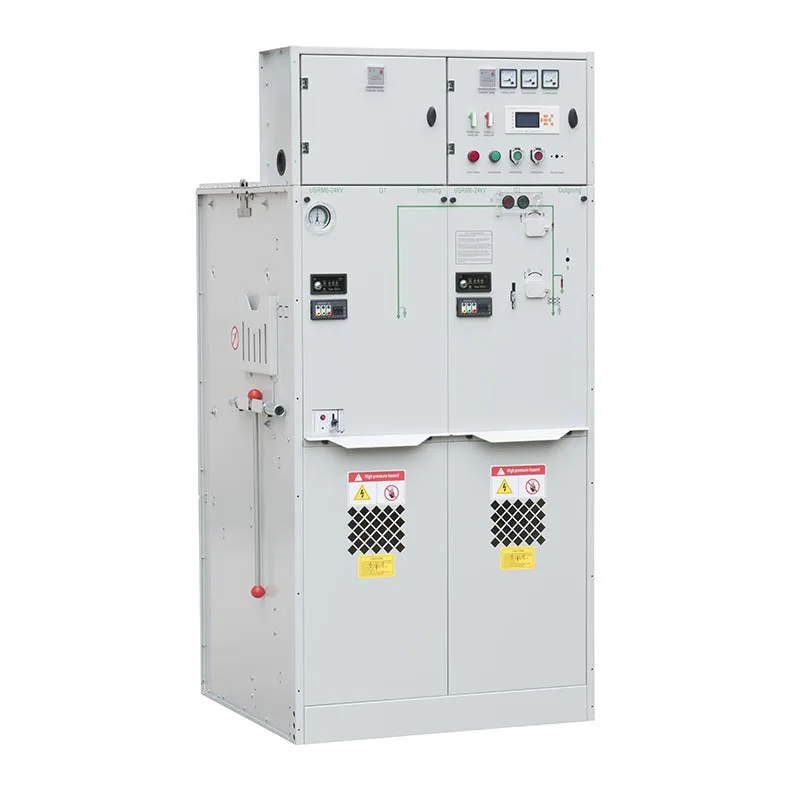

630a Електрична панель із газовою ізоляцією

З повністю ізольованим і закритим первинним контуром, газовим резервуаром із нержавіючої сталі IP67, розширюваною системою шин і надійний робочий механізм, розподільний пристрій Usune 630A з газовою ізоляцією підходить для промислових установок, трансформаторів підстанції, кільцеві магістральні мережі, комерційні об’єкти та інфраструктурні проекти, де компактна установка, безпека і довгострокова надійність важливі.

Ключові переваги розподільного пристрою з елегазовою ізоляцією Usune 630A

Гнучка модульна конфігурація

Різні проекти розподілу електроенергії вимагають різних функцій комутації, захисту та вимірювання. USRM6 Серія дозволяє комбінувати модулі C, F, V, M і PT відповідно до фактичної конструкції мережі. До шести стандартних функціональні блоки можуть бути інтегровані в один ізоляційний газовий резервуар SF6, тоді як блоки, що розширюються, можуть бути підключені через повністю ізольовані та закриті з’єднувачі шин.

630A Розподільна ємність середньої напруги

Конфігурація 630A розроблена для систем розподілу середньої напруги, які вимагають більшого струму здатність. Його можна налаштувати для вхідних і вихідних фідерів, з'єднань трансформаторів, кільцевих мереж та інших організації розподілу відповідно до електричної системи замовника.

Повністю закритий газовий бак IP67

Головна збірна шина та первинні комутаційні компоненти укладені всередині зварного газового бака з нержавіючої сталі зі стандартом IP67 захисту. Ця структура допомагає ізолювати внутрішні електричні компоненти від пилу, проникнення води, конденсату та інші зовнішні впливи навколишнього середовища, що робить розподільний пристрій придатним для вимогливих умов встановлення.

Висока безпека для персоналу та обладнання

Первинний контур закрито всередині газового бака та підключено до зовнішніх контурів через ізольовані вводи і повністю ізольовані роз'ємні роз'єми, що зменшує прямий вплив компонентів під напругою. Система також містить пристрій для скидання тиску, канал для скидання тиску та систему механічного блокування, що допомагає зменшити операційні ризики та запобігання неправильним операціям перемикання.

Надійний робочий механізм

Usune самостійно розробляє та проектує пружинний механізм приводу для серії USRM6. Механізм є контролюється через процеси проектування, виробництва та введення в експлуатацію для покращення механічної консистенції, стабільність роботи і довгострокова надійність.

Функціональні підрозділи

Блок C – Блок вимикача навантаження

Блок C призначений для перемикання навантаження та керування розподілом. Він підходить для вхідної та вихідної годівниці програми та кільцеві мережеві системи, де потрібне надійне перемикання навантаження.

Блок F – комбінований блок вимикача навантаження + запобіжника

Блок F поєднує вимикач навантаження з запобіжниками для забезпечення функцій комутації та захисту. Це особливо підходить для додатків живлення трансформаторів, які потребують компактного захисного обладнання.

Блок V – блок автоматичного вимикача

Блок V використовує автоматичний вимикач для застосувань, які вимагають комплексних функцій комутації та захисту. Це так підходить для фідерів і розподільних точок, де важливі розрив ланцюга та координація захисту.

M Unit – вимірювальний блок

Модуль M забезпечує спеціальну конфігурацію для вимірювання електроенергії та вимірювання. Це може бути інтегрована з іншими функціональними модулями для створення повної системи розподілу середньої напруги.

PT Unit – шинний PT одиниця

Пристрій PT призначений для вимірювання напруги на шинах і відповідних вимог моніторингу. Його можна поєднувати з інші модулі відповідно до проекту електричної системи.

Технічні параметри

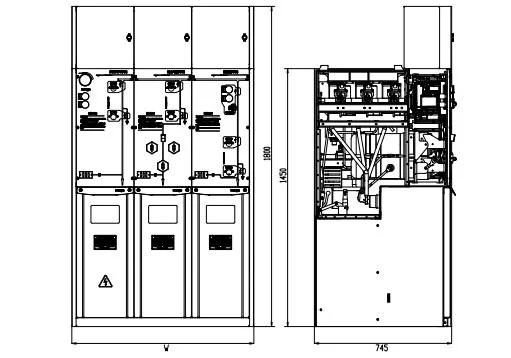

Структури продукту

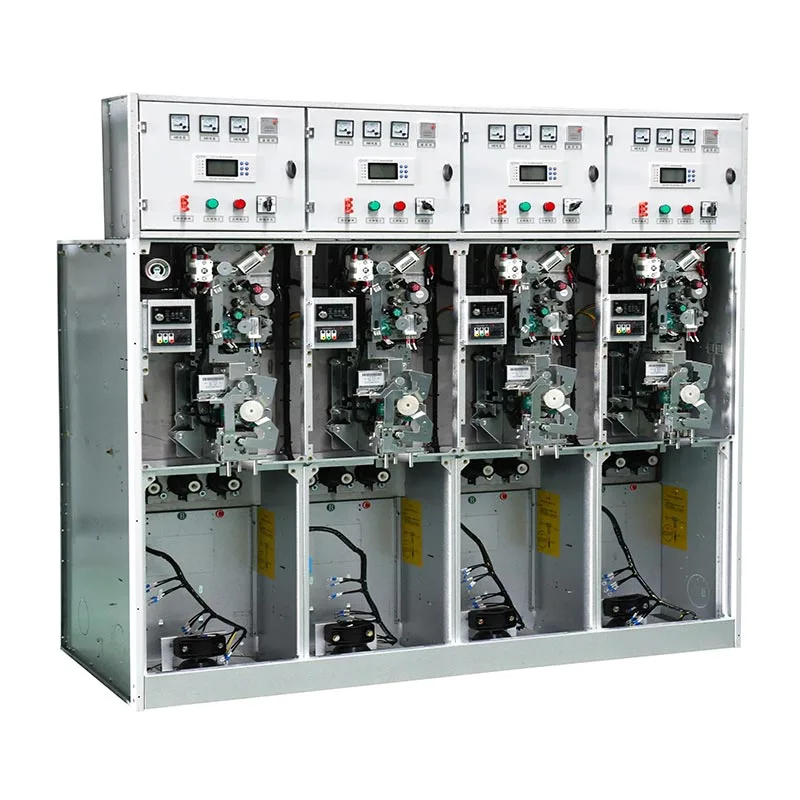

Як працює модульна система

Основною перевагою серії USRM6 є її здатність адаптуватися до різних структур розподільної мережі. Клієнти може використовувати блоки C для комутації навантаження, блоки F для захисту трансформатора, блоки V, де є захист автоматичного вимикача необхідні, і блоки M або PT, коли необхідні вимірювання та вимірювання напруги.

Для додатків кільцевої магістральної мережі різні модулі можна комбінувати, щоб сформувати кільцеву магістральну шафу. При майбутньому розширенні повністю ізольовані та закриті з’єднувачі шин дозволяють підключати додаткові блоки без зміни базова платформа розподільного пристрою.

Захист IP67 для суворих умов

Газовий бак з нержавіючої сталі забезпечує захист IP67, допомагаючи запобігти потраплянню пилу та води в первинну частину відсік обладнання. Закрита конструкція також забезпечує короткочасний захист від затоплення та конденсації.

Ця конструкція корисна для промислових підприємств, підземних підстанцій та інших місць, де вологість, пил або забруднення навколишнього середовища може вплинути на звичайне електричне обладнання.

Розподільний пристрій із елегазовою ізоляцією 630A порівняно зі звичайним розподільним пристроєм

Типові програми

Розподіл промислової електроенергії

Для заводів із кількома фідерами та з’єднаннями трансформаторів замовники можуть комбінувати блоки C, F та V відповідно різні функції схеми. Модульна структура спрощує конфігурацію системи в той час як закрита первинна схема підтримує надійну роботу в промислових умовах.

Компактні трансформаторні підстанції

Якщо простір для установки обмежений, компактна конструкція з газоізоляцією дозволяє комутувати, захищати та вимірювати функції для інтеграції в менший розмір. Блоки M і PT можуть бути додані, якщо проект потребує виділення вимірювальні функції.

Кільцеві магістральні розподільні мережі

Для додатків кільцевої мережі кілька функціональних модулів можна об’єднати, щоб сформувати кільцеву головну шафу. The розширювана система шин забезпечує додаткову гнучкість, коли розподільна мережа потребує майбутнього розширення.

Заява клієнта та відгуки

Проект промислового розподілу електроенергії

Замовник-виробник вибрав розподільний пристрій Usune 630A з газовою ізоляцією для модернізації розподілу середньої напруги. The клієнт орієнтований на компактне встановлення, надійну роботу та майбутнє розширення. Після заявки замовник оцінив модульну конфігурацію C/F/V/M/PT, яка спростила системну інтеграцію та збільшила простір використання.

Основна мережева програма Ring

Для проекту кільцевої магістралі замовнику були потрібні гнучкі функції комутації та захисту. USRM6 Серія відповідає вимогам завдяки розширюваним комбінаціям модулів та ізольованим з’єднанням шин. Замовник визнав його стабільну роботу, компактний дизайн і зручну можливість розширення системи.

Застосування у вологому середовищі

Клієнт, який працює в середовищі з високою вологістю, вибрав розподільний пристрій Usune з елегазовою ізоляцією через його ступінь захисту IP67 конструкція закритого бензобака. Замовник оцінив покращений захист від вологи, конденсату та зовнішнього забруднення, допомагаючи зменшити вимоги до обслуговування.

Довідка про проект

Проект запуску ракети Cas-space

Сертифікація продукції та управління якістю

Zhejiang Usune Electric Co., Ltd. створила системи менеджменту відповідно до ISO 9001 System Management Quality, ISO 14001 Система управління навколишнім середовищем і ISO 45001 Система управління охороною праці та безпекою.

Щоб відповідати різним вимогам міжнародного ринку, продукція розподільних пристроїв середньої напруги Usune пройшла відповідні перевірки Типові випробування стандартів IEC і GB, відповідні продукти отримують сертифікат CE. Ці сертифікати та якість системи управління підтримують постійну якість виробництва та забезпечують документацію для клієнтів під час технічного оцінка та закупівля проекту.

Чому варто обрати розподільний пристрій із елегазовою ізоляцією Usune 630A?

Zhejiang Usune Electric Co., Ltd. поєднує в собі модульну конструкцію розподільного пристрою, повністю закриту газову ізоляцію IP67, гнучку функціональні конфігурації та управління якістю для забезпечення надійних рішень розподілу середньої напруги.

Для клієнтів, які купують розподільні пристрої з газовою ізоляцією електричної панелі 630A, Usune може надати відповідні конфігурації відповідно до функцій комутації, вимог до захисту, потреб вимірювання, розташування шин та встановлення умови. Це дозволяє замовникам будувати компактну та гнучку систему розподільних пристроїв на базі фактичної потужності вимоги до розподілу.

Поширені запитання про розподільні пристрої з газовою ізоляцією електричних панелей 630A

Що означає 630A у цьому розподільчому пристрої з газовою ізоляцією?

630A відноситься до конфігурації номінального струму розподільного пристрою. Фактичний робочий струм, рівень напруги і електричну конфігурацію слід вибирати відповідно до системи розподілу та проекту замовника вимоги.

Які модулі можна комбінувати в серії USRM6?

Система підтримує блок вимикача навантаження C, комбінований блок вимикача навантаження + запобіжник F, блок автоматичного вимикача V, M Вимірювальний блок і PT Busbar PT Unit. Ці модулі можна комбінувати відповідно до необхідного розподілу потужності функції.

Скільки модулів можна встановити в один бензобак?

В одному ізоляційному газовому баку з елегазом можна сформувати до шести стандартних модульних одиниць. Розширювані конфігурації також є доступний через повністю ізольовані та закриті з’єднувачі шин.

Який рейтинг IP бензобака?

Газобак має ступінь захисту IP67, що допомагає захистити первинний контур від попадання пилу, води, умови конденсації та короткочасного затоплення.
