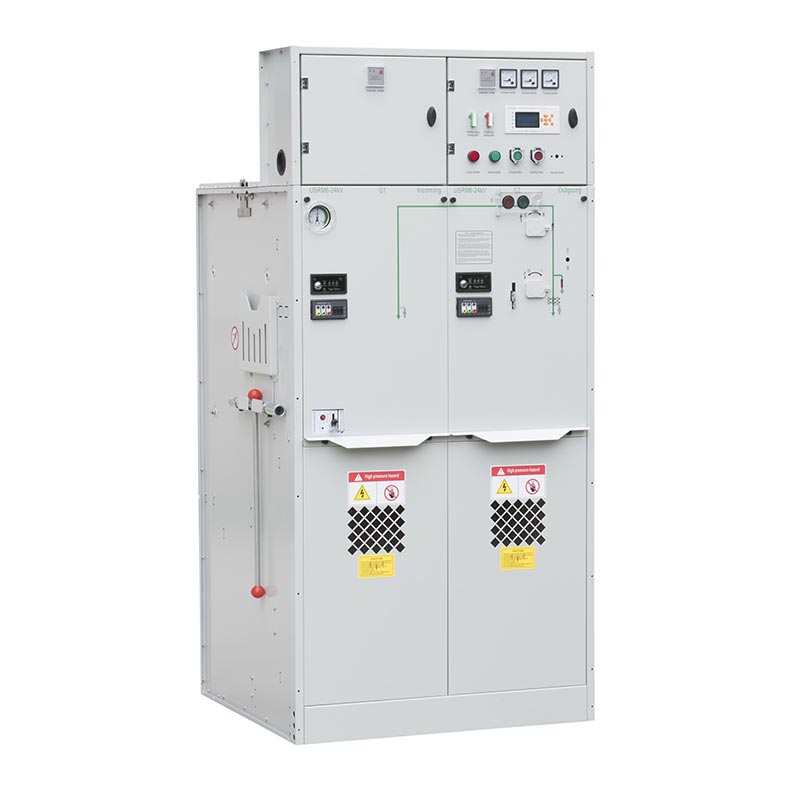

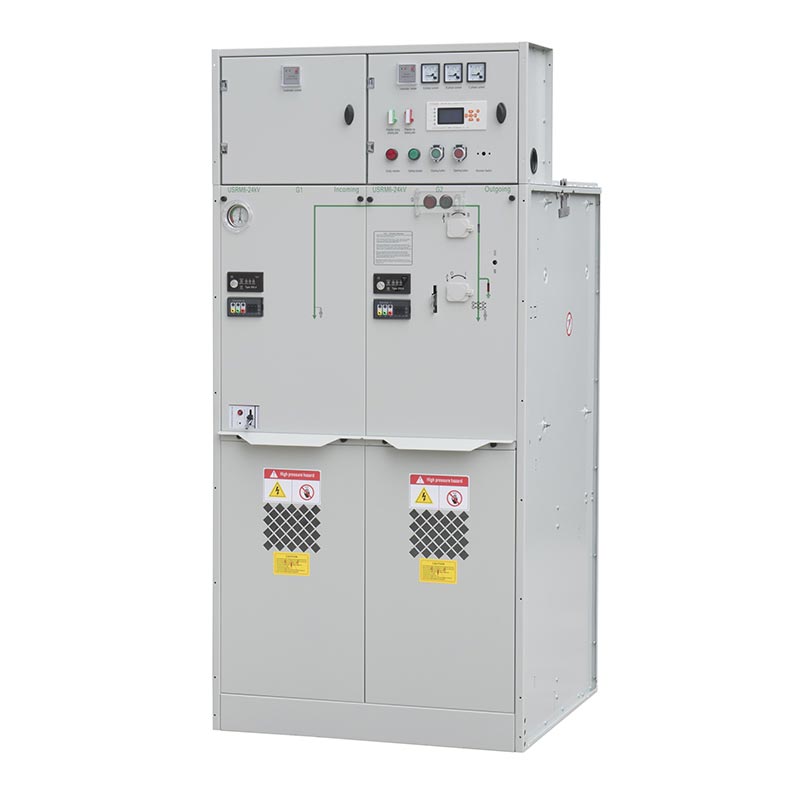

Розподільний пристрій із елегазовою ізоляцією 24 кВ

Розподільний пристрій Usune 24 кВ з елегазовою ізоляцією доступний з різними функціональними блоками відповідно до конкретного розподілу вимоги. Блок C — це блок вимикача навантаження для перемикання навантаження та керування розподілом, блок F — це навантаження Комбінований блок розривного вимикача та запобіжника для захисту трансформатора та живлення, а блок V є блоком автоматичного вимикача для програми, що вимагають розширених функцій комутації та захисту.

Завдяки своїй компактній закритій конструкції, гнучкій функціональній конфігурації та надійній ізоляції Usune забезпечує практичне рішення для клієнтів, які прагнуть підвищити безпеку розподілу електроенергії, скоротивши при цьому монтаж простір.

Ключові переваги

Компактна газоізоляційна конструкція

Герметична газоізоляційна конструкція розміщує основні електричні компоненти всередині закритої шафи, зменшуючи їх вплив пилу, вологи та зовнішнього забруднення. Ця компактна структура допомагає оптимізувати простір для встановлення та особливо підходить для підстанцій, промислових підприємств і міських розподільчих проектів, де є вільний простір обмежений.

Гнучкі функціональні блоки C, F і V

Розподільний пристрій Usune 24 кВ із газовою ізоляцією підтримує різні функціональні конфігурації відповідно до розподільчої мережі вимоги. Блок C використовує вимикач навантаження для надійного перемикання навантаження, блок F поєднує вимикач навантаження вимикач із запобіжниками для захисту трансформатора та живлення, тоді як блок V використовує автоматичний вимикач для додатків вимагають більш широких можливостей комутації та захисту.

Надійна робота в різноманітних умовах навколишнього середовища

Пристрій керування розрахований на температуру навколишнього середовища від -40°C до +50°C, при середньодобовій температурі не вище 35°C. Його можна використовувати на висоті до 4000 м, при цьому особливу увагу слід приділити газовій зарядці. тиск, коли обладнання встановлено вище 1000 м. Для висотних установок остаточна конфігурація має бути підтверджено з Usune відповідно до фактичних умов експлуатації.

Низькі вимоги до обслуговування

Закрита конструкція допомагає зменшити вплив забруднення навколишнього середовища на внутрішні компоненти, які можуть спрощення рутинного управління обладнанням. Це робить розподільний пристрій придатним для клієнтів, яким потрібна надійність обладнання середньої напруги зі зниженим навантаженням на обслуговування.

Умови обслуговування

Висота

Стандартна висота служби - до 4000 м. Якщо обладнання встановлено на висоті понад 1000 м, тиск зарядки можна регулювати відповідно до фактичної висоти установки. Для установок понад 2000 м, слід звернути особливу увагу на знижений атмосферний тиск і відповідні вимоги до ізоляції.

Температура навколишнього середовища

Обладнання розраховане на діапазон температур навколишнього середовища від -40°C до +50°C із середньою температурою понад 24°C. годин не вище 35°C. Цей широкий діапазон робочих температур дозволяє комутаційному пристрою працювати як у холодній зоні, так і в холодній зоні застосування в жаркому кліматі, коли загальні умови проекту відповідають зазначеним вимогам.

Вологість

Відносна вологість розрахована на умови не більше 95% протягом 24 годин і не більше 90% на щомісяця. Навколишнє середовище також має бути вільним від вибухонебезпечних або корозійних газів, які можуть негативно впливати на обладнання.

Середовище встановлення

Розподільний пристрій слід встановлювати в місцях, де немає вибухонебезпечних або корозійних газів або сильних ударів. The Рівень забруднення навколишнього середовища не повинен перевищувати рівень III згідно з GB/T 5582. Особливі умови експлуатації має бути повідомлено виробнику перед виробництвом, щоб можна було вибрати відповідну конфігурацію обладнання підтверджено.

Конфігурація продукту

Блок C – Блок вимикача навантаження

Блок С призначений для комутації навантаження середньої напруги та керування розподілом. Це забезпечує практичний конфігурація для фідерів і мережевих додатків, де потрібне надійне перемикання навантаження без необхідності a пристрій захисту на основі автоматичного вимикача.

Блок F – комбінований блок вимикача навантаження та запобіжника

Блок F поєднує вимикач навантаження з запобіжниками для забезпечення функцій комутації та захисту. Це особливо підходить для застосування в фідерах трансформаторів, де є компактне обладнання та ефективний захист від короткого замикання потрібно.

Блок V – блок автоматичного вимикача

Блок V використовує автоматичний вимикач для застосувань, які вимагають більш комплексних функцій комутації та захисту. Він підходить для розподільних систем середньої напруги, де є розрив ланцюга та координація захисту важливі вимоги.

Технічні параметри

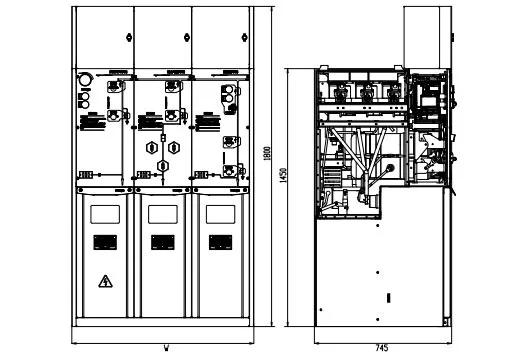

Структури продукту

Додатки

Розподіл промислової електроенергії

Розподільні пристрої з елегазовою ізоляцією Usune 24 кВ можна використовувати на промислових підприємствах, де надійна комутація середньої напруги та захист необхідний для безперервного виробництва. Компактний корпус допомагає оптимізувати простір електричної кімнати, тоді як конфігурації C, F і V дозволяють підключати обладнання до різних фідерів і трансформаторів вимоги.

Трансформаторні підстанції

Пристрої F і V можуть бути налаштовані для застосування в трансформаторах і фідерах, де виконуються функції захисту та комутації необхідно інтегрувати в компактну систему середньої напруги. Закрита конструкція також допомагає захистити внутрішню частину компоненти від забруднення навколишнього середовища.

Міські та інфраструктурні проекти

Міські підстанції, комерційні об’єкти та інфраструктурні проекти часто мають жорсткі вимоги до обладнання габарити та експлуатаційна надійність. Компактний дизайн розподільного пристрою Usune 24 кВ із газовою ізоляцією робить його придатним для проекти, де простір для установки обмежений і потрібне надійне розподілення середньої напруги.

Розподільний пристрій 24 кВ з елегазовою ізоляцією проти традиційного розподільного пристрою з повітряною ізоляцією

Місце встановлення

Розподільний пристрій із газовою ізоляцією має закриту та компактну структуру, що забезпечує необхідне перемикання та захист функції для інтеграції в меншу площу установки. Загалом традиційні розподільні пристрої з повітряною ізоляцією вимагає більших електричних відстаней, що призводить до більших вимог до простору.

Охорона навколишнього середовища

Закрита конструкція газоізоляційного розподільного пристрою Usune зменшує прямий вплив внутрішніх електричних компонентів пилу, вологи та зовнішнього забруднення. Традиційне обладнання з повітряною ізоляцією більше залежить від навколишньому середовищі встановлення та може вимагати додаткового захисту навколишнього середовища у складних місцях.

Гнучкість конфігурації

Блоки C, F і V дозволяють клієнтам вибирати різні функції перемикання та захисту відповідно до своїх потреб вимоги до розподілу. Цей модульний підхід забезпечує більшу гнучкість, ніж використання одного фіксованого розподільного пристрою налаштування для різних додатків.

Застосовні стандарти

Розподільний пристрій Usune 24 кВ із газовою ізоляцією розроблено з посиланням на застосовні китайські стандарти для середньої напруги розподільні пристрої та електричне обладнання, включаючи GB 3804-2004 для вимикачів навантаження змінного струму високої напруги, GB 1984-2014 для автоматичні вимикачі змінного струму високої напруги, GB 16926-2009 для комбінацій вимикача-запобіжника високої напруги змінного струму та GB 1985-2014 для високовольтних вимикачів ізоляції та заземлення змінного струму.

Обладнання також посилається на GB 3906-2006 для 3,6 кВ–40,5 кВ змінного струму в металевому корпусі розподільних пристроїв і пристроїв керування, GB/T 11022-2011 для загальних технічних вимог до високовольтних розподільних пристроїв і пристроїв керування, GB 4208-2008 для корпусу захист, GB/T 5582-1993 щодо рівнів забруднення зовнішньої ізоляції та DL/T 404-2007 для розподільних пристроїв змінного струму в металевому корпусі та апаратура керування.

Інші відповідні вимоги включають GB/T 13384-2008 щодо технічних умов механічних та електричних виробів, GB 191-2008 для маркування упаковки та транспортування та GB 311.1-2012 для координації ізоляції високої напруги обладнання для передачі та розподілу. Остаточні застосовні стандарти мають бути підтверджені відповідно до продукту конфігурація та цільовий ринок.

Заява клієнта та відгуки

Проект промислового розподілу електроенергії

Розподільні пристрої Usune середньої напруги застосовувалися в промислових проектах, таких як хімічні заводи та виробництво засоби. Клієнти зосереджуються на стабільній роботі, компактному монтажі та надійному захисті. The герметична газоізоляційна конструкція допомагає зменшити вплив пилу, вологості та умов навколишнього середовища, підтримуючи довгострокова надійність обладнання.

Інфраструктурні та енергетичні проекти

Продукція Usune постачалася для інфраструктурних та енергетичних проектів, включаючи гідроелектростанції, нафту складські приміщення та транспортні проекти. Клієнти цінують гнучку функціональну конфігурацію C, F і V, що дозволяє адаптувати розподільний пристрій для різних вимог до комутації, захисту та розподілу.

Відгуки клієнтів

Виходячи з проектних заявок, клієнти в основному цінують розподільні пристрої Usune за компактний дизайн, надійність ізоляційні характеристики, гнучка конфігурація та низькі вимоги до обслуговування. Допомагає модульна структура клієнти вибирають відповідні рішення відповідно до різних систем розподілу середньої напруги.

Довідка про проект

Проект запуску ракети Cas-space

Сертифікація продукції та управління якістю

Zhejiang Usune Electric Co., Ltd. створила комплексну систему управління якістю відповідно до ISO 9001 Quality Система менеджменту, ISO 14001 Система управління навколишнім середовищем та ISO 45001 Управління охороною праці та безпекою система.

Щоб відповідати різним вимогам ринку, розподільні пристрої Usune 24 кВ з газовою ізоляцією пройшли відповідний тип стандарту IEC та GB випробування та отримано сертифікат CE. Продукція виробляється відповідно до суворих процедур контролю якості для підтримки надійна продуктивність, безпека та відповідність вимогам глобального розподілу електроенергії середньої напруги.

FAQ

Який діапазон температур може витримувати розподільчий пристрій?

Зазначений діапазон температури навколишнього середовища становить від -40°C до +50°C із середньою температурою протягом 24 годин не більше ніж 35°C.

Чи можна використовувати розподільний пристрій 24 кВ у середовищах з високою вологістю?

Зазначена відносна вологість не більше 95% протягом 24 годин і не більше 90% за місяць. The обладнання має бути встановлено в середовищі без вибухонебезпечних або корозійних газів і в межах зазначеного рівень забруднення.

Чи може Usune надати індивідуальні конфігурації?

так Функціональні блоки C, F і V можна вибрати відповідно до розподільчої мережі замовника, комутації та вимоги захисту. Для особливих робочих середовищ клієнти повинні надати відповідні умови раніше замовлення, щоб Усуне міг оцінити відповідну конфігурацію.

Яким стандартам відповідає газоізоляційний розподільний пристрій Usune 24 кВ?

Конструкція виробу відповідає застосовним стандартам GB і DL/T, включаючи вимоги до вимикачів навантаження, автоматичні вимикачі, комбінації запобіжників, розподільні пристрої в металевому корпусі, захист корпусу, координація ізоляції та загальні технічні вимоги до розподільних пристроїв високої напруги.

Чому варто вибрати розподільний пристрій Usune 24 кВ з газовою ізоляцією?

Zhejiang Usune Electric Co., Ltd. забезпечує електрообладнання середньої напруги для розподілу різних потужностей вимоги. Розподільний пристрій із елегазовою ізоляцією 24 кВ поєднує в собі компактну закриту структуру з гнучкими C, F та V функціональні блоки, що дозволяє клієнтам налаштовувати обладнання відповідно до конкретних вимог до мережі.

Usune також підтримує технічний зв'язок для особливих умов експлуатації. Для застосувань із високим висоти, екстремальних температур або інших нестандартних умов навколишнього середовища, клієнти можуть надати деталі проекту перед замовленням, щоб можна було правильно оцінити конфігурацію обладнання та робочі параметри.
