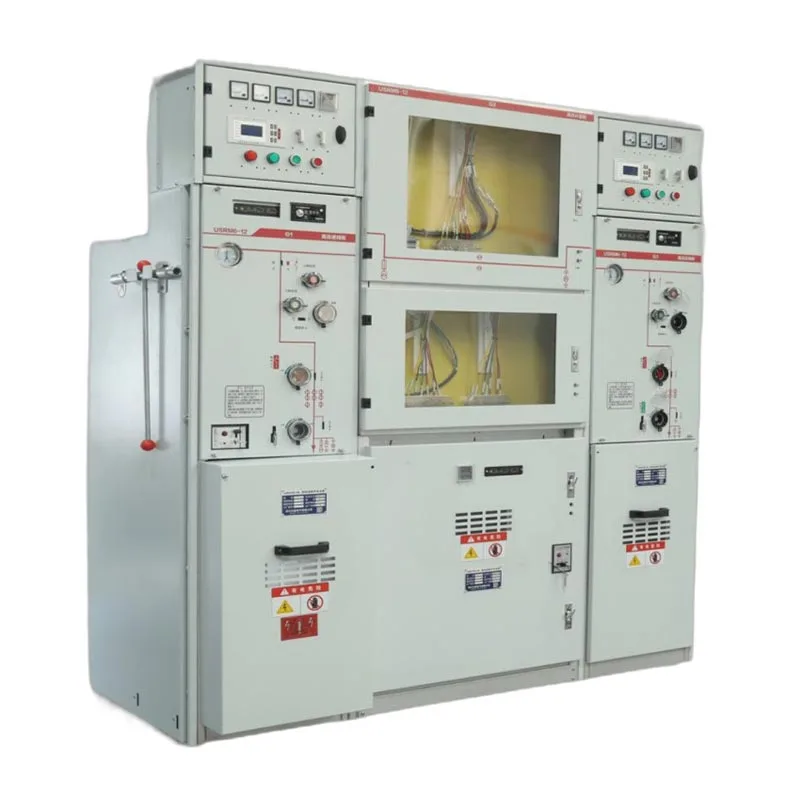

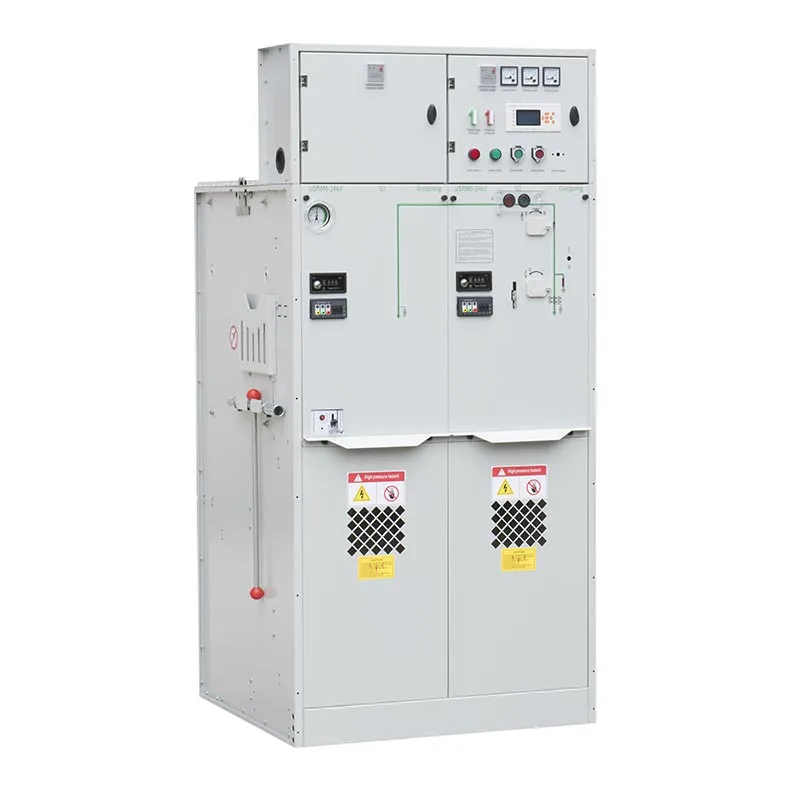

Для покупців 22 кВ SF6 GIS RMU кільцевих розподільних пристроїв основного блоку ключовими міркуваннями є не лише продуктивність комутації, але також як швидко можуть бути виявлені несправності, наскільки безпечно оператори можуть отримати доступ до обладнання та скільки вимагає обслуговування необхідні протягом усього терміну служби. Usune задовольняє ці вимоги за допомогою індикації високої напруги, несправності індикатори, захист мікрокомп'ютера та герметична газова система.
RMU може бути оснащений індикаторами несправностей для міжфазних і міжфазних замикань. Як тільки виникає несправність, індикатор забезпечує тривогу, щоб допомогти обслуговуючому персоналу ідентифікувати уражену ділянку та знайти місце несправності більш ефективно.
Для розподільних мереж, підключених до центру моніторингу, інформація про несправності також може бути передана до сервер моніторингу, що дозволяє диспетчерській визначати зону несправності та конкретне положення, не покладаючись на це повністю на ручному огляді.
Пристрій індикації під напругою високої напруги забезпечує візуальне нагадування про перевірку справності первинного кола під напругою. Він також підтримує фазову перевірку, щоб допомогти операторам підтвердити електричний стан перед початком роботи.
Електричне блокування та відповідний магнітний замок можуть запобігти дверцятам кабельного відсіку відкритий, поки вхідний кабель залишається під напругою, забезпечуючи додатковий рівень захисту під час обслуговування.
Додатковий мікрокомп'ютерний пристрій захисту, вимірювання та керування замінює традиційне електромагнітне реле захист за допомогою технології цифрового моніторингу. Його можна використовувати для ліній, розподільних трансформаторів та інших первинних елементів обладнання.
Система може інтегрувати захист від струму та напруги, вимірювання, сигналізацію та функції керування, підтримку інтелектуальне управління живленням і зв'язок з мережею моніторингу клієнта.

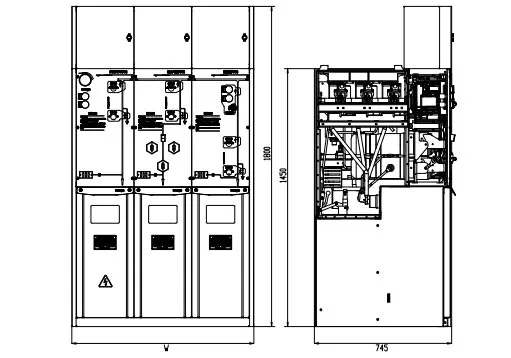

| немає | Предмети | одиниця | Блок вимикача навантаження | комбінована одиниця | Блок автоматичного вимикача |
| 1 | Номінальна напруга | кВ | 12/24 | 12/24 | 12/24 |
| 2 | Номінальна частота | Гц | 50 | 50 | 50 |
| 3 | Номінальний струм | A | 630 | 125 (залежить від струму запобіжника) | 630 |
| 4 | Номінальний рівень ізоляції - 1 хв. Витримувана напруга на частоті - міжфазний, земля | кВ | 42/65 | 42/65 | 42/65 |
| Номінальний рівень ізоляції - 1 хв. Відстань ізоляції від напруги, що витримується | кВ | 48/79 | 48/79 | 48/79 | |
| Номінальний рівень ізоляції - 1 хв. Витримувана напруга частоти - Керуючий і допоміжний контур | кВ | 2/2 | 2/2 | 2/2 | |
| Номінальний рівень ізоляції - Витримувана напруга імпульсу освітлення - Міжфазна, земля | кВ | 75/125 | 75/125 | 75/125 | |
| Номінальний рівень ізоляції - Імпульс освітлення, що витримує напругу - відстань ізоляції | кВ | 85/145 | 85/145 | 85/145 | |
| 5 | Номінальний струм короткого замикання | кА/с | 25/4 | —— | 25/4 |
| 6 | Номінальний піковий струм | кА | 63 | —— | 63 |
| 7 | Номінальний струм короткого замикання | кА | 63 | Обмежений високовольтним запобіжником | 63 |
| 8 | Номінальний струм відключення короткого замикання | кА | —— | Обмежений високовольтним запобіжником | 25/25 |
| 9 | Номінальний струм передачі | A | —— | 1700/1400 | —— |
| 10 | Номінальний струм відключення активного навантаження | A | 630 | —— | —— |
| 11 | Номінальний струм відключення в замкнутому контурі | A | 630 | —— | 630 |
| 12 | Механічний розривний вимикач/CB | Часи | 10000 | 10000 | 20000 |
| Механічний вимикач ізоляції/заземлення | Часи | 5000 | 5000 | 5000 | |
| 13 | Опір ланцюга | мкОм | ≤150 | —— | ≤150 |
| 14 | Номінальний тиск заряджання（манометричний тиск 20℃） | МПа | 0.04 | 0.04 | 0.04 |
| 15 | Річний відносний рівень витоку газу | % | 0.05 | 0.05 | 0.05 |
| 16 | Ступінь захисту IP‑Кабінет | IP4X | IP4X | IP4X | |
| Ступінь захисту IP - газовий бак | IP67 | IP67 | IP67 |
Коли виникає коротке замикання між фазами або між фазою та землею, індикатор несправності подає сигнал тривоги індикація. Обслуговуючий персонал може використовувати сигнал, щоб ідентифікувати пошкоджений фідер і звузити коло несправності розташування.
Для проектів, що вимагають централізованого моніторингу, інформація про несправності може бути передана в центр моніторингу. The моніторинговий комп’ютер може відображати відповідний розділ несправності та місце розташування, допомагаючи командам технічного обслуговування зменшити час пошуку несправності та ефективніше відновлення живлення.
Основні компоненти елегазової шафи розроблені як герметична система і, як правило, не вимагають регулярного технічне обслуговування протягом зазначеного терміну служби за нормальних умов експлуатації.
Газовий бак виготовлений з нержавіючої сталі, що забезпечує тривалу стійкість до корозії. Механічний робочі компоненти розташовані за межами бензобака, що забезпечує огляд, роботу та заміну компонентів зручніше, коли потрібне обслуговування.
Для установок, які піддаються сильному впливу пилу, піску або забруднення, періодично перевіряйте механічні обертові частини та рекомендовані умови змащення.
У серії USRM6 використовується герметична газова система, яка не потребує спеціальної перевірки газу за нормальних умов умови експлуатації.
Перед початком роботи необхідно перевірити манометр. У нормальних умовах індикатор тиску повинен залишатися в межах зеленої робочої зони. Еталонний тиск становить 0,14 МПа, тиск газу підтримується вище 0,135 МПа при 20°C за вказаних умов ущільнення.
Очікувана річна швидкість витоку газу становить менше 0,1%, що підтримує довгострокову ефективність ущільнення газу.
Розподільний пристрій основного блоку Sf6 Gis Rmu Ring 22 кВ розроблено з посиланням на вимоги IEC 298 із розробленим термін служби більше 30 років при нормальних умовах експлуатації.
Герметична конструкція перемикача допомагає підтримувати герметичність газу протягом очікуваного періоду служби, зменшуючи потребу в часте обслуговування, пов’язане з газом, і допомога клієнтам у контролі довгострокових експлуатаційних витрат.
| Ключове міркування | Usune 22kV SF6 GIS RMU | Звичайний RMU |
| Ізоляція | Елегазовий ізольований | Залежить від конструкції обладнання |
| Виявлення несправностей | Додаткова локальна та дистанційна індикація несправності | Часто покладається більше на ручну перевірку |
| Моніторинг | Доступний цифровий захист і зв'язок | Може знадобитися окреме обладнання для моніторингу |
| Безпека | Жива індикація та електричне/магнітне блокування | Залежить від конфігурації |
| Технічне обслуговування | Герметична первинна система з низькими вимогами до обслуговування | Вимоги до обслуговування відрізняються |
| Газовий бак | Герметичний бак з нержавіючої сталі | Залежить від конструкції |
| Термін служби | Розрахований на понад 30 років у нормальних умовах | Залежить від конструкції продукту та обслуговування |
Розподільний пристрій Usune 22kv Sf6 Gis Rmu Ring Main Unit підходить для промислових розподільних мереж, де кілька Фідери потребують надійного перемикання та швидкого визначення несправності. Індикатори несправностей і цифрові пристрої захисту можуть допомогти групи технічного обслуговування ефективніше виявляють ненормальні ділянки.
RMU може бути налаштований із захистом мікрокомп’ютера та функціями вимірювання для розподільних трансформаторів, забезпечення функцій контролю струму та напруги, сигналізації та захисту в мережі середньої напруги.
Для клієнтів, які розробляють інтелектуальні системи розподілу електроенергії, RMU може підключити захист, вимірювання, несправності функції індикації та зв'язку з центральною системою моніторингу, що підтримує дистанційну ідентифікацію несправностей та більш ефективне управління мережею.
Клієнт використовував комутаційний пристрій Usune 22kv Sf6 Gis Rmu Ring Ring Main Unit для промислової кільцевої мережі з кількома вхідні та вихідні фідери. Під час введення в експлуатацію замовник орієнтувався на те, чи можуть оператори швидко ідентифікувати пошкоджений фідер, коли виникло замикання фаза-фаза або фаза-земля. Інтегрований індикатор несправності надає інформацію про місцеву тривогу, допомагаючи обслуговуючому персоналу звузити область несправності перед виконанням огляд на місці.
Для застосування трансформаторного розподілу замовник вибрав RMU із захистом мікрокомп’ютера та пристрій керування. Система забезпечувала цифровий моніторинг струму та напруги разом із захистом та сигналізацією функції. Замовник визнав таку конфігурацію більш зручною для моніторингу умов роботи трансформатора ніж покладатися лише на звичайний релейний захист.
Клієнт, якому потрібен централізований моніторинг розподілу, підключив індикацію несправностей RMU та цифровий захист функції центру моніторингу. Коли було згенеровано сигнал про несправність, екран моніторингу міг ідентифікувати відповідну ділянку несправності, дозволяючи групі з експлуатації визначити, де необхідна польова перевірка підвищити ефективність усунення несправностей.
Для клієнтів, які експлуатують RMU за звичайних умов експлуатації, герметичний резервуар для газу SF6 зменшує потребу в планове внутрішнє технічне обслуговування. Клієнти також цінують зовнішні механічні робочі компоненти, оскільки вони можуть бути такими зручніше перевіряти або замінювати, коли потрібне обслуговування.
Zhejiang Usune Electric Co., Ltd. створила системи менеджменту відповідно до ISO 9001 System Management Quality, ISO 14001 Система управління навколишнім середовищем і ISO 45001 Система управління охороною праці та безпекою.

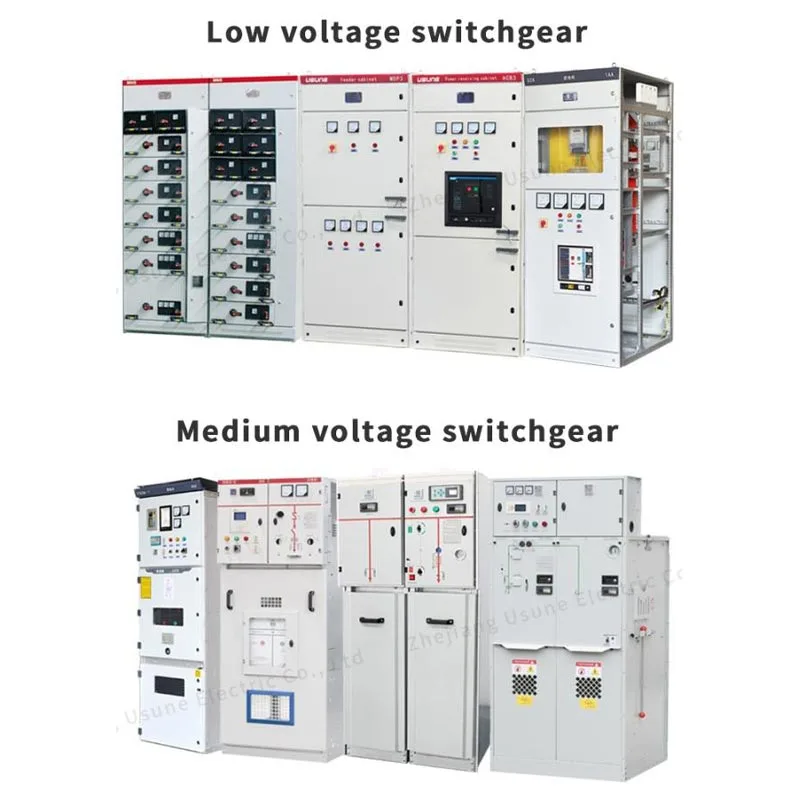

Щоб відповідати різним вимогам міжнародного ринку, продукція розподільних пристроїв середньої напруги Usune пройшла відповідні перевірки Типові випробування стандартів IEC і GB, відповідні продукти отримують сертифікат CE. Ці системи підтримують послідовність якість виробництва, випробування продукції та технічна відповідність для проектів розподілу електроенергії середньої напруги.
так RMU може бути оснащений індикаторами несправностей, здатними виявляти замикання фаза-фаза та фаза-земля і надання місцевих сигналів тривоги.
так При оснащенні відповідною системою зв’язку та моніторингу можна передати інформацію про несправності до центру моніторингу, де можна відобразити уражену ділянку та місце несправності.
За звичайних умов експлуатації герметична система не потребує спеціальної планової перевірки газу. The Манометр слід перевірити перед початком роботи та залишатися в зеленій зоні за нормальних умов.
Серія USRM6 розрахована на термін служби понад 30 років за нормальних умов експлуатації з ан очікуваний річний рівень витоку газу менше 0,1%.
Usune поєднує в собі герметичну ізоляцію SF6, індикацію несправності, індикацію струмоведучих частин, блокування безпеки, цифрову захист і невибаглива робота в одному RMU середньої напруги, що робить його придатним для сучасного кільця мережі та інтелектуальні програми розподілу.
