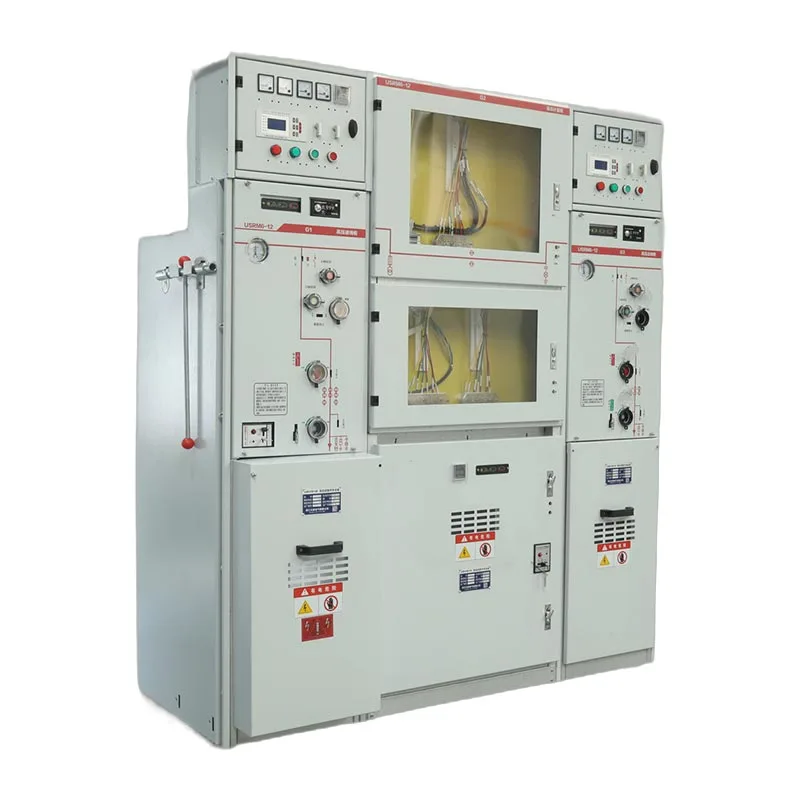

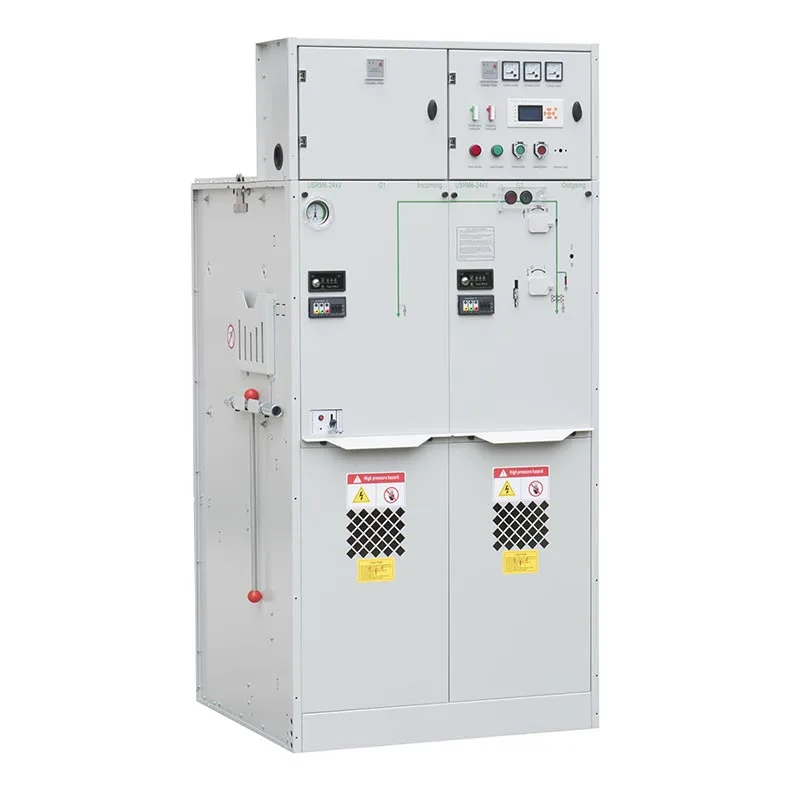

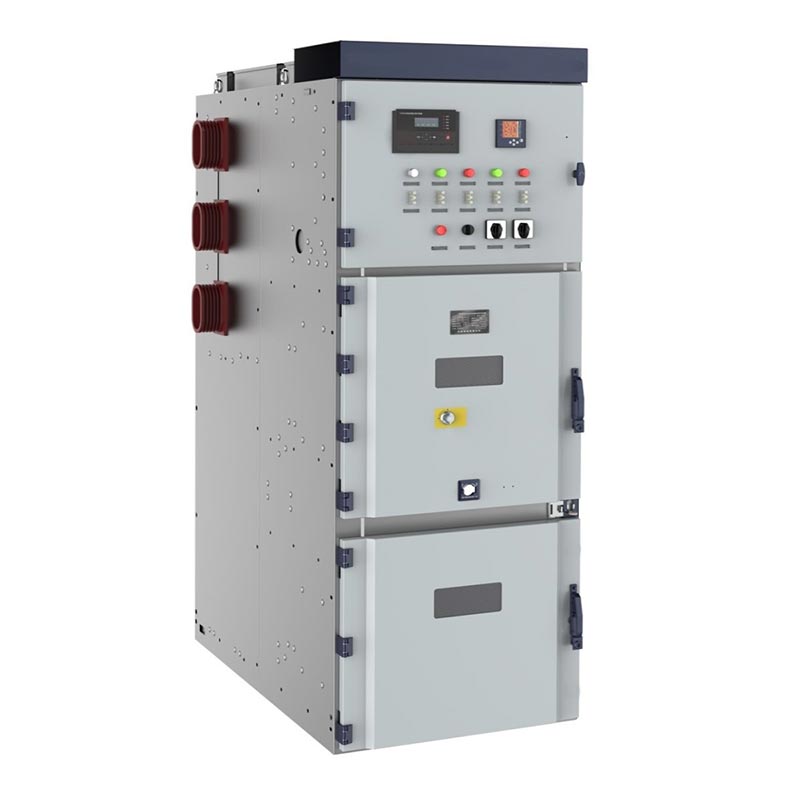

На відміну від звичайних розподільних пристроїв, які значною мірою залежать від середовища встановлення, Usune 11kv Sf6 Gis Gas Ізольований розподільчий пристрій ізолює основні електричні компоненти всередині герметичної газової камери. Інтегрована механічна система блокування допомагає запобігти неправильним операціям, підвищуючи як безпеку оператора, так і надійність обладнання.
Розподільний пристрій широко використовується в трансформаторних підстанціях, промислових системах розподілу електроенергії, комерційних будівлях, інфраструктурні проекти та інші програми середньої напруги 11 кВ, де безпека, надійність і проста експлуатація істотний.
Основні компоненти схеми поміщені в герметичний газовий резервуар з елегазом, що зменшує прямий зовнішній вплив екологічні умови. Така конструкція допомагає захистити електричні компоненти від пилу, вологи, забруднення та конденсація, покращуючи довгострокову стабільність роботи.
Закрита конструкція також зменшує вимоги до простору порівняно з традиційними розподільними пристроями з повітряною ізоляцією Розподільний пристрій Usune 11kv Sf6 Gis з газовою ізоляцією підходить для компактних підстанцій і електричних приміщень з обмеженим простором.
Usune 11kV SF6 GIS розроблено з декількома механічними захистами для запобігання неправильній роботі. все вимикачами необхідно керувати за допомогою спеціальної ручки керування, що забезпечує контрольовані процедури перемикання.
Вимикач навантаження або вакуумний вимикач і відповідний заземлювач оснащені внутрішнім механічне блокування. За потреби також можна застосувати додаткове блокування навісним замком, що забезпечує більш високий рівень безпека під час обслуговування та експлуатації.
Нижні дверцята можна відкрити лише тоді, коли заземлювальний вимикач замкнутий, а вимикач навантаження відкритий положення, що запобігає доступ до частин під напругою.
Перемикач заземлення не може працювати, коли нижні дверцята відкриті, що допомагає запобігти небезпечним умовам обслуговування.
Вимикач навантаження не може бути замкнутий, коли вимикач заземлення замкнутий, і вимикач заземлення не може бути працює, коли вимикач навантаження замкнутий.
Для роботи джерела живлення дверцята кабельного відсіку повинні бути закриті. Тоді трипозиційний перемикач працює від положення заземлення до положення ізоляції і, нарешті, до положення закриття.
Для відключення живлення трипозиційний перемикач перемикається з положення закрито в положення ізоляції, а потім у положення положення заземлення, що забезпечує безпечний доступ до кабельного відсіку.
| немає | Предмети | одиниця | Блок вимикача навантаження | комбінована одиниця | Блок автоматичного вимикача |
| 1 | Номінальна напруга | кВ | 12/24 | 12/24 | 12/24 |
| 2 | Номінальна частота | Гц | 50 | 50 | 50 |
| 3 | Номінальний струм | A | 630 | 125 (залежить від струму запобіжника) | 630 |
| 4 | Номінальний рівень ізоляції - 1 хв. Витримувана напруга на частоті - міжфазний, земля | кВ | 42/65 | 42/65 | 42/65 |
| Номінальний рівень ізоляції - 1 хв. Відстань ізоляції від напруги, що витримується | кВ | 48/79 | 48/79 | 48/79 | |
| Номінальний рівень ізоляції - 1 хв. Витримувана напруга частоти - Керуючий і допоміжний контур | кВ | 2/2 | 2/2 | 2/2 | |
| Номінальний рівень ізоляції - Витримувана напруга імпульсу освітлення - Міжфазна, земля | кВ | 75/125 | 75/125 | 75/125 | |
| Номінальний рівень ізоляції - Імпульс освітлення, що витримує напругу - відстань ізоляції | кВ | 85/145 | 85/145 | 85/145 | |
| 5 | Номінальний струм короткого замикання | кА/с | 25/4 | —— | 25/4 |
| 6 | Номінальний піковий струм | кА | 63 | —— | 63 |
| 7 | Номінальний струм короткого замикання | кА | 63 | Обмежений високовольтним запобіжником | 63 |
| 8 | Номінальний струм відключення короткого замикання | кА | —— | Обмежений високовольтним запобіжником | 25/25 |
| 9 | Номінальний струм передачі | A | —— | 1700/1400 | —— |
| 10 | Номінальний струм відключення активного навантаження | A | 630 | —— | —— |
| 11 | Номінальний струм відключення в замкнутому контурі | A | 630 | —— | 630 |
| 12 | Механічний розривний вимикач/CB | Часи | 10000 | 10000 | 20000 |
| Механічний вимикач ізоляції/заземлення | Часи | 5000 | 5000 | 5000 | |
| 13 | Опір ланцюга | мкОм | ≤150 | —— | ≤150 |
| 14 | Номінальний тиск заряджання（манометричний тиск 20℃） | МПа | 0.04 | 0.04 | 0.04 |
| 15 | Річний відносний рівень витоку газу | % | 0.05 | 0.05 | 0.05 |
| 16 | Ступінь захисту IP‑Кабінет | IP4X | IP4X | IP4X | |
| Ступінь захисту IP - газовий бак | IP67 | IP67 | IP67 |
Механізм керування використовує технологію заряджання пружини для забезпечення стабільної роботи перемикання.
Для комбінованого блоку вимикача навантаження та запобіжника або блоку автоматичного вимикача перед перемиканням необхідно зарядити пружину операція. Для повного заряджання робочу ручку повертають за годинниковою стрілкою, після чого натискають зелену кнопку закриття кнопку для завершення операції закриття.
Операція відкриття виконується обертанням ручки керування проти годинникової стрілки.
У системах захисту трансформатора з використанням вакуумних автоматичних вимикачів автоматичний вимикач може спрацювати реле захисту при виникненні ненормальних умов.
Для комбінованих блоків вимикача навантаження та запобіжника вимикач навантаження спрацьовує, коли індикатор запобіжника спрацьовує нижче умови перевантаження по струму або короткого замикання.
Usune 11kV SF6 GIS газоізоляційний розподільний пристрій може бути налаштований відповідно до різного розподілу середньої напруги вимоги, в тому числі:
● Застосування захисту трансформатора
● Промислові фідерні системи
● Кільцеві магістральні розподільні мережі
● Системи живлення комерційних будівель
● Компактні підстанції
Герметична конструкція ізоляції SF6 і надійний робочий механізм роблять обладнання придатним для застосувань, що вимагають безперервна робота і високі стандарти безпеки.
Розподільний пристрій Usune 11kv Sf6 Gis з газоізоляцією призначений для зручного транспортування та встановлення на місці.
Обладнання оснащене підйомними кільцями для транспортування краном, а також може переміщатися за допомогою навантажувача. Різні комбінації модулів розроблені з практичним розподілом ваги для спрощення використання під час проекту установка.
Перед встановленням клієнти повинні перевірити стан обладнання після транспортування, зокрема:
● Наявність ручки керування
● Статус індикатора тиску
● Робота механічної функції
● Будь-які видимі пошкодження під час транспортування
Перед введенням в експлуатацію індикатор тиску повинен залишатися в межах нормальної зеленої зони.
Для безпечної та стабільної роботи монтажний фундамент повинен відповідати наступним вимогам:
● Несуча здатність ґрунту має бути не менше 500 кг/м²
● Поверхня встановлення повинна залишатися рівною та гладкою
● Кабельні канали повинні бути підготовлені відповідно до вимог проекту
● Кабельні канали повинні бути належним чином ущільнені, щоб запобігти проникненню вологи

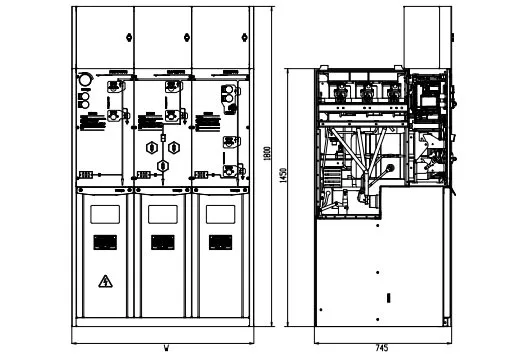

● Розміри основного сталевого швелера слід підготувати відповідно до креслень виробника
Правильна підготовка фундаменту допомагає забезпечити точний монтаж, надійне підключення кабелю і довговічність обладнання продуктивність.
| Порівняння | Usune 11kV SF6 GIS | Традиційна АІС |
| Спосіб ізоляції | Герметична конструкція з елегазовою ізоляцією | Повітряна ізоляція |
| Охорона навколишнього середовища | Менше піддається впливу пилу, вологості та забруднення | Більше залежить від середовища встановлення |
| Безпека | Механічне блокування та п'ять запобіжних захистів | Захист залежить від операційних процедур |
| Місце встановлення | Компактний дизайн | Потрібен більший зазор |
| Технічне обслуговування | Знижені вимоги до догляду за навколишнім середовищем | Вимагає більшого захисту навколишнього середовища |
| Операція | Керована послідовність перемикань | Вища залежність від досвіду оператора |
Клієнт використовував Usune 11kV SF6 GIS для промислової системи розподілу електроенергії, де безпечне перемикання та обмежене місце для установки було ключовим питанням. Після монтажу замовник виділив компактну конструкцію шафи та механічне блокування, що зробило щоденні операції перемикання більш контрольованими та зменшило ризик помилок операція.
Для застосування захисту трансформатора замовник вибрав конфігурацію вакуумного автоматичного вимикача з релейний захист. Клієнт знайшов функцію автоматичного відключення та чітку послідовність дій корисними для реагування на аномальні поточні умови, одночасно спрощуючи рутинну роботу.
Під час роботи на сайті клієнти особливо цінували п’ятисистему блокування безпеки. Необхідна послідовність між кабельні дверцята, вимикач заземлення та вимикач навантаження зробили процедури технічного обслуговування більш зрозумілими та допомогли уникнути небезпечних ситуацій доступ до кабельного відсіку.
Zhejiang Usune Electric Co., Ltd. створила комплексну систему управління відповідно до стандарту якості ISO 9001 Система менеджменту, ISO 14001 Система управління навколишнім середовищем та ISO 45001 Управління охороною праці та безпекою система.

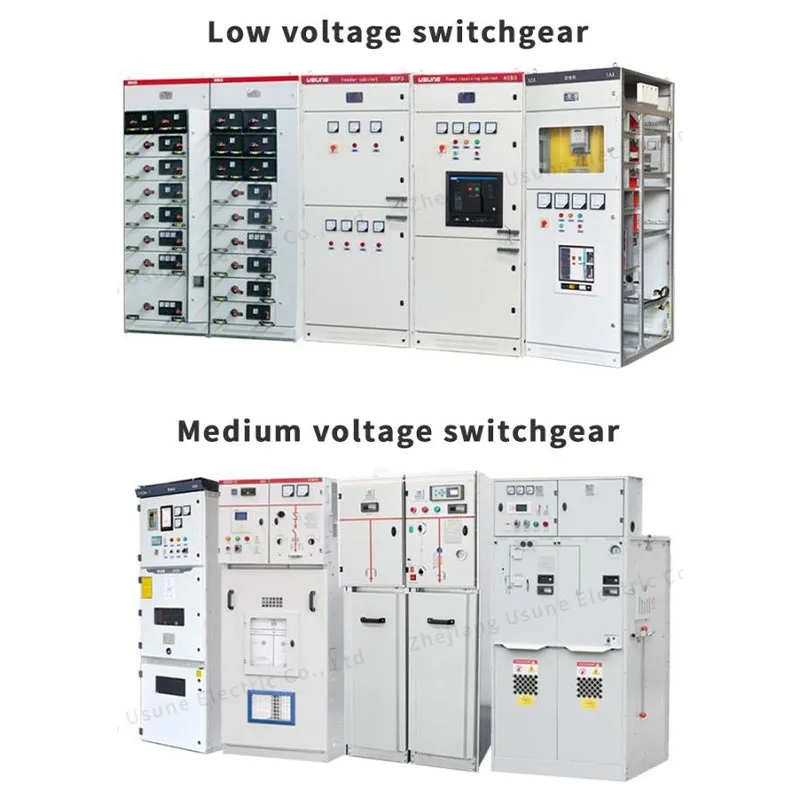

Щоб відповідати вимогам міжнародного ринку, продукція розподільних пристроїв Usune середньої напруги пройшла відповідні IEC та GB стандартні типові випробування та відповідні продукти отримали сертифікат CE. Здійснюється строгий контроль якості протягом процесів виробництва, перевірки та тестування, щоб забезпечити надійну роботу для глобального розподілу електроенергії програми.
Механічне блокування запобігає неправильній послідовності перемикань між вимикачами навантаження, автоматичними вимикачами та заземлювачі. Це допомагає захистити операторів і обладнання під час експлуатації та обслуговування.
Перед установкою клієнти повинні перевірити умови транспортування, стан індикатора тиску, робочу ручку доступність і механічна продуктивність. Слід негайно повідомити про будь-які пошкодження або відсутні частини.
Він підходить для трансформаторних підстанцій, промислових підприємств, комерційних об'єктів, інфраструктурних проектів і інші розподільні системи середньої напруги 11 кВ, які потребують надійної та безпечної роботи.
Usune поєднує в собі технологію ізоляції газу SF6, механічне блокування безпеки, надійні робочі механізми та суворий контроль якості для забезпечення безпечного та компактного рішення для сучасних розподільних мереж середньої напруги 11 кВ.
