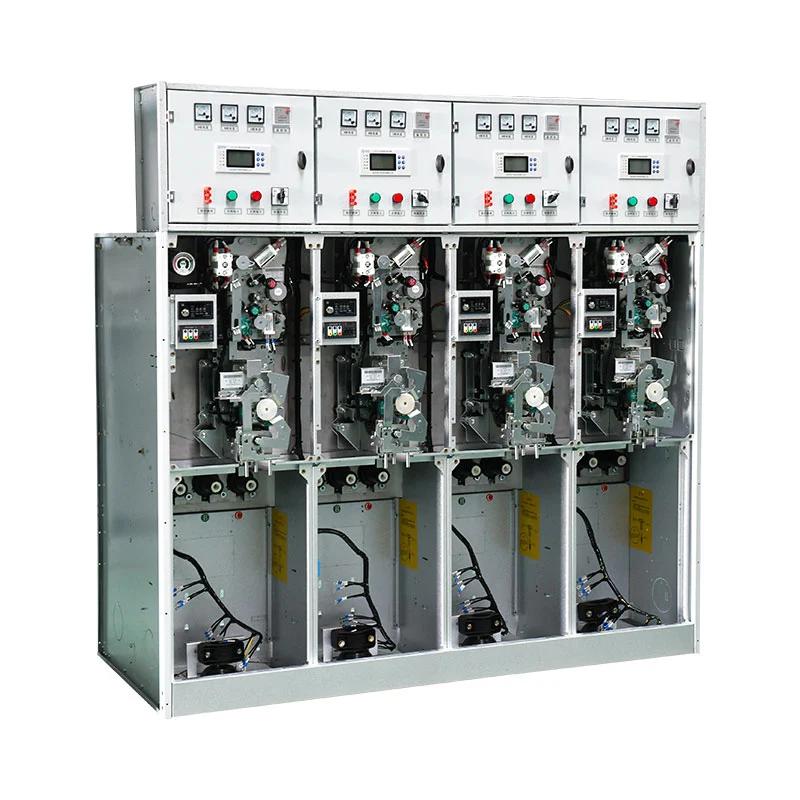

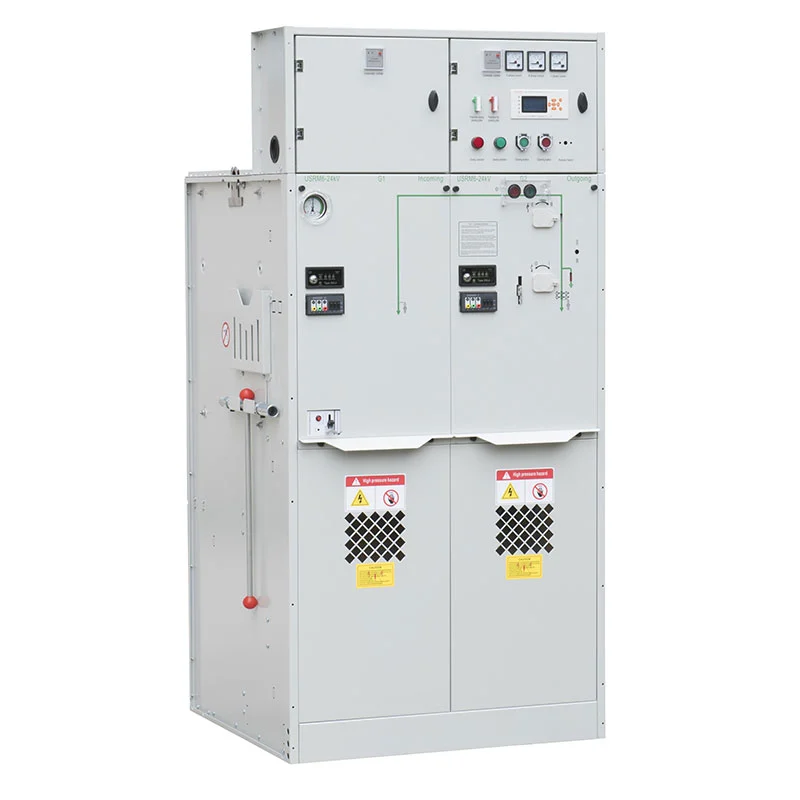

24kv 33kv Sf6 Gis газоізоляційний розподільний пристрій

Це ГІС-рішення середньої напруги добре підходить для установок, де мало площі або суворі умови навколишнього середовища. Типові місця розгортання включають підземні енергетичні споруди, приморські зони, високогірні райони та міські підстанції. Завдяки повністю закритій конструкції апаратне забезпечення займає компактну площу, що спрощує для спеціалістів з проектування інтеграцію розподільних блоків середньої напруги як у головні трансформаторні підстанції, так і в вторинні розподільні станції.

Адаптивна модульна архітектура

Проекти з розподілу електроенергії рідко мають ідентичні схемні схеми, що означає, що компактні платформи розподільних пристроїв повинні підтримувати гнучке складання, а не фіксовані, універсальні схеми. Побудована на модульній основі, платформа USRM6 із газоізоляційним розподільним пристроєм SF₆ GIS 24 кВ 33 кВ може інтегрувати три окремі функціональні блоки: тип C для модулів вимикача навантаження, тип F для комбінованих функціональних вузлів і тип V для модулів автоматичних вимикачів.

Групи проектувальників можуть вибрати окремі стандартні модулі або попередньо зібрані комбінації відповідно до електричних схем проекту. Основна інфраструктура збірних шин підтримує розширення на місці, дозволяючи групувати кілька модулів у різні компонування розподільних пристроїв. Така модульна гнучкість дозволяє обладнанню задовольняти різноманітні вимоги, пов’язані з вихідними фідерами, з’єднаннями трансформаторів, захисною ізоляцією та розподілом електроенергії.

Профіль мінімального обслуговування

Звичайні зовнішні електроприлади цілий рік піддаються впливу пилу, вогкості, забруднюючих речовин і зміни температури. Ці несприятливі фактори, як правило, збільшують регулярні перевірки та обслуговування протягом усього терміну експлуатації обладнання.

24 кВ 33 кВ SF₆ GIS газоізоляційний розподільний пристрій USRM6 має герметичний газоізоляційний корпус, який фізично ізолює первинний контур від умов навколишнього середовища. Це значно зменшує прямий контакт між внутрішніми компонентами та забруднювачами навколишнього середовища та забезпечує схему роботи, яка вимагає дуже невеликого планового обслуговування. Ця характеристика забезпечує явні переваги для важкодоступних об’єктів, таких як підземні електроцентрали, обмежені простором міські розподільні приміщення та віддалені об’єкти інфраструктури. Зменшена частота обслуговування стає головним фактором оцінки, коли користувачі вибирають обладнання для цих складних місць.

Вбудовані функції комутації, захисту та допоміжні функції

Ця платформа SF₆ C-GIS забезпечує набагато більше, ніж просто замикання та відкривання ланцюга. На основі вибраної комбінації модулів система може включати захист від несправностей, електричну ізоляцію, вимірювання енергії, моніторинг стану в режимі реального часу, заземлення, передачу даних і автоматичне керування разом із функціями комутації.

Різні функціональні модулі можна вільно поєднувати, щоб узгодити всю установку розподільного пристрою з архітектурою захисту та розподілу проекту. Ця універсальність створює ширші можливості для EPC-підрядників і системних інтеграторів, які займаються розробкою повних мереж розподілу електроенергії середньої напруги.

Робочі параметри навколишнього середовища

Перед завершенням вибору ГІС середньої напруги слід ретельно оцінити умови навколишнього середовища на місці. 24 кВ 33 кВ SF₆ GIS з елегазовою ізоляцією серії USRM6 розроблено для роботи на висоті до 4000 м. Його допустима температура навколишнього середовища становить від -40°C до +50°C, а максимальна середня температура за 24 години не перевищує 35°C. Для критеріїв вологості 24-годинна відносна вологість може досягати піку 95%, тоді як середньомісячне значення не може перевищувати 90%. У місці установки не повинно бути вибухонебезпечних або корозійних парів, інтенсивних механічних впливів і стійкої сильної вібрації. Рівень забруднення не повинен перевищувати клас III, як зазначено в GB/T 5582, і пристрій пройшов сейсмічні вимоги до класу 9 стійкості. Для проектів, розміщених на висоті понад 1000 м, покупці повинні повідомити виробника, щоб він відповідним чином відрегулював тиск зарядки SF₆. Будь-які незвичайні екологічні вимоги на місці потребують спільного підтвердження виробниками, постачальниками та кінцевими клієнтами перед розміщенням замовлення. Наприклад, установки на висоті понад 2000 м можуть вимагати змінених налаштувань тиску газу, щоб зменшити внутрішні ризики перенапруги всередині бака.

Основні сектори застосування

Підземні підстанції Підземні енергетичні споруди зазвичай обмежені обмеженою корисною площею та жорсткими обмеженнями вентиляції. Компактна герметична конструкція GIS допомагає розробникам максимально використовувати обмежений простір, одночасно послаблюючи несприятливий вплив навколишнього середовища, що робить продукт ідеальним для включення в компактні підстанції та вторинні розподільні станції.

Промислові та гірничодобувні приміщення. Промислові та гірничодобувні об’єкти вимагають надійної комутації середньої напруги та захисного обладнання для обслуговування двигунів, трансформаторів, вихідних фідерів і локальних розподільчих мереж. Герметичний резервуар захищає внутрішні компоненти від забруднення та забезпечує всі необхідні можливості комутації, захисту, ізоляції та моніторингу для локальних систем живлення.

Залізнична та транспортна інфраструктура Залізничні депо, комунальні служби аеропортів та пов’язана з ними транспортна інфраструктура потребують постійного електропостачання для широкого спектру навантажень. Модульні розподільні пристрої можуть бути налаштовані зі спеціальними схемами живлення та захисту в централізованій системі розподілу, допомагаючи інтеграторам у розробці компактних рішень електроживлення середньої напруги для транспортних проектів.

Міські розподільчі мережі. У центрі міст і житлових кварталах вільної землі, як правило, мало. Компактні розподільні пристрої з елегазовою ізоляцією можна розгортати на підстанціях і розподільних вузлах, де традиційні розподільні пристрої з повітряною ізоляцією потребуватимуть набагато більшого простору для встановлення. Його закрита структура резервуара також зменшує зовнішні перешкоди, що діють на первинний контур.

Прибережні та високогірні території Стандартне електричне обладнання чутливе до високої вологості, забруднення сіллю, впливу висоти та різких коливань температури. Закритий первинний контур USRM6 зменшує прямий вплив цих суворих умов. Команди проекту можуть проаналізувати робочі параметри конкретного місця на етапі вибору, щоб підтвердити найбільш прийнятну конфігурацію та робочі налаштування.

Керівництво з вибору обладнання

Купуючи SF₆ GIS на 24 кВ і 33 кВ, покупці повинні переглядати повну електричну схему, а не приймати рішення про покупку виключно на основі номінальної напруги. Технічна оцінка повинна охоплювати номінальні рівні напруги, вимоги до ізоляції, варіанти автоматичного вимикача або перемикача навантаження, кількість живильників, розташування шин, схеми заземлення, функції захисту та вимірювання, висоту встановлення, температуру, вологість, ступінь забруднення, комунікаційні інтерфейси та відповідність застосовним стандартам IEC і GB.

Команда інженерів Usune співпрацює з інженерами та системними інтеграторами, щоб визначити індивідуальну конфігурацію USRM6 на основі однолінійних схем і фактичних умов експлуатації на місці.

Чому варто співпрацювати з Usune?

Суворий контроль якості Usune підтримує формалізовані робочі процеси забезпечення якості, що охоплюють виробництво, заводські приймальні випробування та відправлення продукції. Стандарти ISO 9001 підтримують стабільну якість виробництва, тоді як рамки ISO 14001 та ISO 45001 регулюють захист навколишнього середовища та управління охороною праці.

Індивідуальні модульні конфігурації Usune пропонує гнучкі комбінації модулів, адаптовані до різноманітних функцій схеми та вимог до розподілу. Ця послуга підходить фірмам EPC, інтеграторам електричних систем, дистриб’юторам і командам закупівель, яким потрібен розподільчий пристрій, налаштований відповідно до призначених електричних креслень.

Всесвітньо визнана відповідність Дизайн продукту відповідає як міжнародним стандартам IEC, так і китайським специфікаціям GB, і може бути надано сертифікат CE. Ця домовленість підтримує клієнтів, які орієнтуються на різні закордонні ринки. Застосовні стандарти та правила сертифікації можна перевірити за кодами країн призначення та технічними специфікаціями проекту.

Спеціалізована інженерна підтримка Для ГІС-проектів блокування правильної конфігурації перед початком виробництва є критичним. Клієнти можуть ділитися однолінійними кресленнями, вимогами до номінальної напруги, розкладами фідерів, даними про висоту над рівнем моря та деталями навколишнього середовища для технічної консультації з командою інженерів Usune.

Технічні параметри

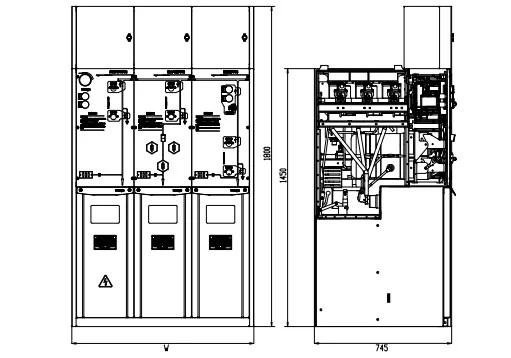

Структури продукту

Проект запуску ракети Cas-space

Під час проекту запуску ракети Cas-space серія USRM6 була задіяна для розподілу електроенергії середньої напруги на стартовій установці, охоплюючи як її критичну інфраструктуру, так і пов’язані з нею електричні навантаження. Очікується, що розподільні розподільні пристрої на місці запуску будуть підтримувати надійність комутації, захисту, ізоляції та моніторингу для основного обладнання, а також допоміжних установок — і підтримувати стабільну продуктивність навіть у відносно обмеженому електричному середовищі. Оскільки головна ланцюг розташована в ізольованій структурі з елегазом, серія USRM6 значною мірою захищає її від зовнішніх умов навколишнього середовища, що має найбільше значення для спеціалізованої інфраструктури, що працює в умовах суворих вимог.

Модульна конфігурація розподільчого пристрою також надала розташуванню достатньо широких можливостей, щоб відповідати архітектурі розподілу проекту. Функціональні блоки можна було зібрати відповідно до проекту електромережі, а розширювана головна шина створила додатковий запас для конфігурації мережі та майбутнього планування системи. Загалом, саме поєднання компактної конструкції, закритої ізоляції та модульної конструкції зробило серію USRM6 придатним рішенням для розподілу середньої напруги для проекту запуску ракети Cas-space — рішенням, яке відповідало потребам об’єкта в надійній, але компактній електричній інфраструктурі.

Стандарти та сертифікати

Серія USRM6 розроблена з посиланням на відповідні стандарти високовольтного розподільного обладнання та контрольного обладнання, включаючи GB 3804-2004 для вимикачів навантаження змінного струму високої напруги 3,6–40,5 кВ, GB 1984-2014 для вимикачів змінного струму високої напруги автоматичні вимикачі, GB 16926-2009 для комбінацій вимикача-запобіжника високовольтного змінного струму, GB 1985-2014 для ізоляції високовольтного змінного струму перемикачі та вимикачі заземлення, а також GB 3906-2006 для розподільних пристроїв і пристроїв керування змінного струму в металевому корпусі 3,6–40,5 кВ.

Він також посилається на GB/T 11022-2011 щодо загальних технічних вимог до розподільних пристроїв високої напруги та пристроїв керування, GB 4208-2008 для захисту корпусу, GB/T 5582-1993 для ступеня забруднення зовнішньої ізоляції, DL/T 404-2007 для 3,6 кВ–40,5 кВ Розподільні та контрольні пристрої змінного струму в металевому корпусі, GB/T 13384-2008 для механічних та електричних виробів, GB 191-2008 для упаковки та транспортних марок, а також GB 311.1-2012 для координації ізоляції в передачі високої напруги та розподільне обладнання.

Структура якості та відповідності Usune включає систему менеджменту якості ISO 9001, екологічний стандарт ISO 14001 Система управління, Система управління охороною праці та безпекою ISO 45001, відповідність стандартам IEC і GB, а також Сертифікація CE. Специфічна сертифікація проекту та відповідні стандарти повинні бути підтверджені відповідно до ринок призначення та технічні характеристики.

FAQ

У чому головна перевага ГІС SF6?

Основною перевагою є закрита конструкція електричних компонентів під напругою в ізоляційному газі середовище. Це забезпечує компактну структуру та зменшує пряме вплив зовнішнього контуру на головний контур екологічні умови.

Які рівні напруги доступні?

Серія USRM6 розроблена для застосувань середньої напруги, включаючи конфігурації 24 кВ і 33 кВ. The exact rated напруга, рівень ізоляції та конфігурація повинні бути підтверджені відповідно до специфікації проекту.

Чи можна його використовувати на великій висоті?

так Зазначена висота експлуатації до 4000 м. Для встановлення вище 1000 м клієнти повинні повідомити Usune in вперед, щоб можна було оцінити відповідний тиск газу. Повинні бути особливі вимоги вище 2000 м підтверджено під час технічного проектування.

Чи можна налаштувати конфігурацію?

Серія USRM6 використовує модульну концепцію конфігурації. Блоки вимикача навантаження, комбіновані блоки, автоматичний вимикач одиниці, а розширювані головні шини можна вибрати відповідно до необхідної електричної схеми.

Де його зазвичай встановлюють?

Типові області застосування включають вторинні трансформаторні підстанції, промислові та гірничі підприємства, залізниці, аеропорти, міські розподільчі мережі, житлові райони, підземні споруди та місця з відносно вимогливими екологічні умови.

Яка інформація потрібна для пропозиції?

Для точної пропозиції покупці повинні надати номінальну напругу, однолінійну схему, необхідну кількість фідерів функції перемикання, вимоги до автоматичного вимикача або вимикача навантаження, конфігурація шини, висота встановлення, умови навколишнього середовища, вимоги захисту та ринок призначення.

Отримайте ціну проекту

Для проектів розподілу середньої напруги, які вимагають компактних розмірів, екологічності, модульності конфігурації та зменшених вимог до обслуговування, серія USRM6 забезпечує практичний розподільний пристрій із елегазовою ізоляцією рішення.

Серія USRM6 від Usune поєднує в собі закриту елегазову ізоляцію, модульні функціональні блоки, розширювану конфігурацію шини, а також функції комутації, захисту, вимірювання та контролю. Підтримується ISO 9001, ISO 14001, ISO 45001, IEC стандартів Великобританії та сертифікації CE, Usune надає проектно-орієнтоване рішення для клієнтів, які оцінюють 24 кв 33kv Sf6 Gis газоізоляційні розподільні пристрої для промислового, інфраструктурного, міського та спеціалізованого розподілу електроенергії програми.
