Панель Vcb середньої напруги підходить для електростанцій, підстанцій, промислових об’єктів, гірничодобувних підприємств, комерційні будівлі та інші внутрішні проекти розподілу середньої напруги. Usune виробляє обладнання відповідно до застосовних стандартів IEC і GB і працює відповідно до менеджменту ISO 9001, ISO 14001 і ISO 45001 систем із сертифікацією CE для вимог міжнародного ринку.

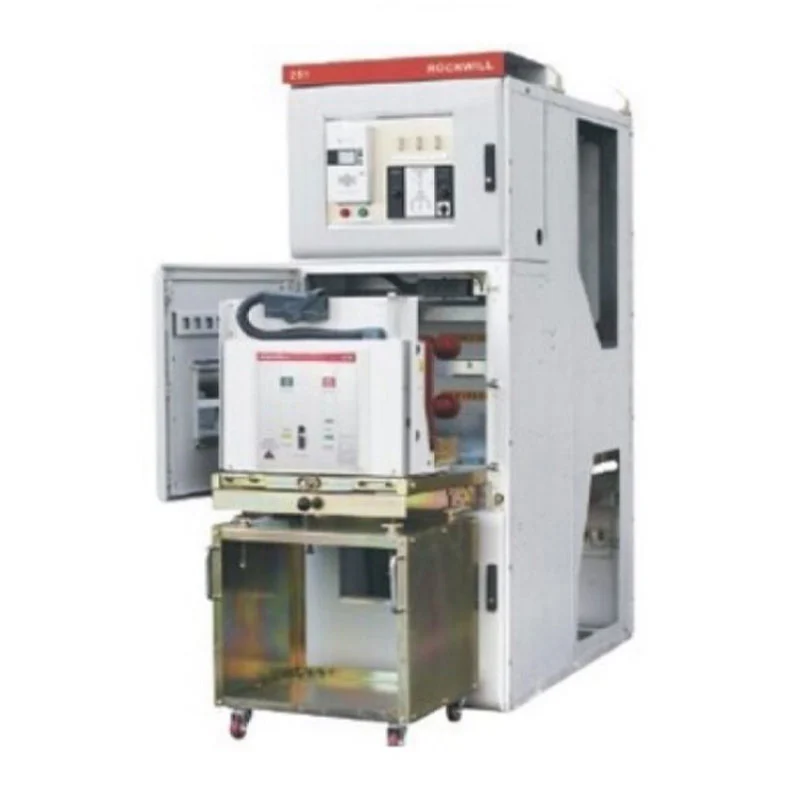

Головною особливістю цього розподільного пристрою є його висувний вакуумний вимикач. Замість назавжди кріплення автоматичного вимикача всередині шафи, вимикач встановлений на пересувному візку, який можна переміщати між службовим, тестовим та ізольованим положеннями відповідно до робочої процедури.
Така конструкція забезпечує практичні переваги під час перевірки, заміни та усунення несправностей. Автоматичний вимикач візки, візки PT та візки ізолятора можуть бути налаштовані відповідно до електричної схеми, а висувна конструкція дозволяє обслуговуючому персоналу отримати доступ до відповідного обладнання без його демонтажу повний кабінет.
Для підстанцій і промислових розподільних систем, де необхідно планове технічне обслуговування та заміна обладнання виконана ефективно, висувна конструкція може спростити операції обслуговування та скоротити час, необхідний для втручання обладнання.

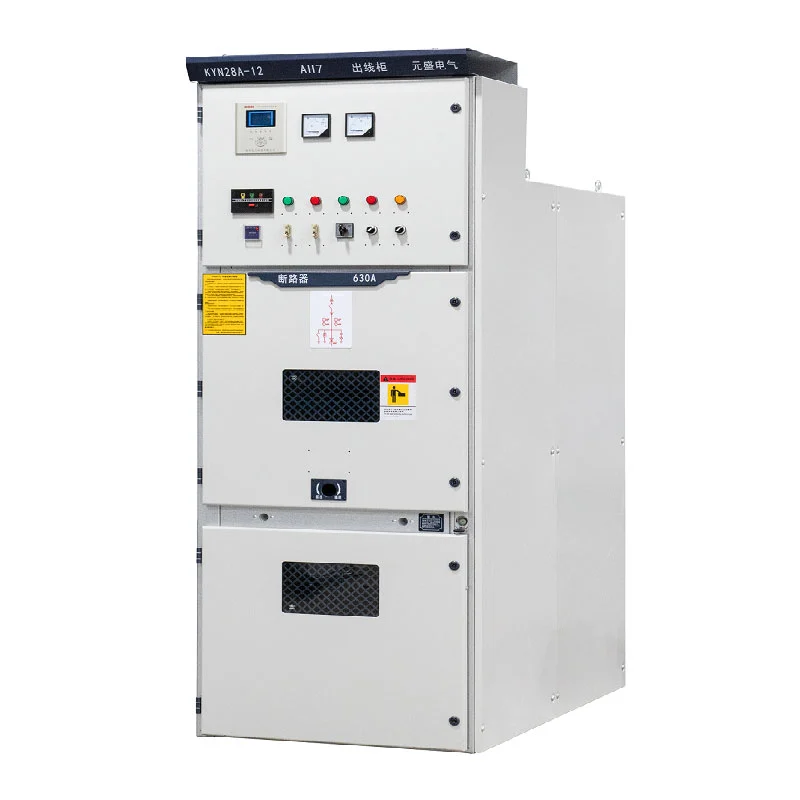

Безпечна експлуатація є ключовим фактором купівлі розподільних пристроїв середньої напруги через неправильну послідовність перемикання може створити серйозну небезпеку ураження електричним струмом. Серія KYN28 включає в себе механічну систему блокування з п'ятьма стійкими блокуваннями призначений для обмеження неправильних робочих процедур.
Конструкція блокування запобігає неправильній роботі автоматичного вимикача, запобігає протягуванню або штовханню візка навантаження, запобігає замиканню заземлювача, коли ланцюг знаходиться під напругою, запобігає ланцюгу під напругою, коли заземлювач замкнутий, і запобігає випадковому проникненню персоналу в живі відсіки.
Цей механізм механічного блокування забезпечує додатковий фізичний бар’єр безпеки під час перемикання та операції з технічного обслуговування, допомагаючи операторам дотримуватися правильної послідовності операцій.

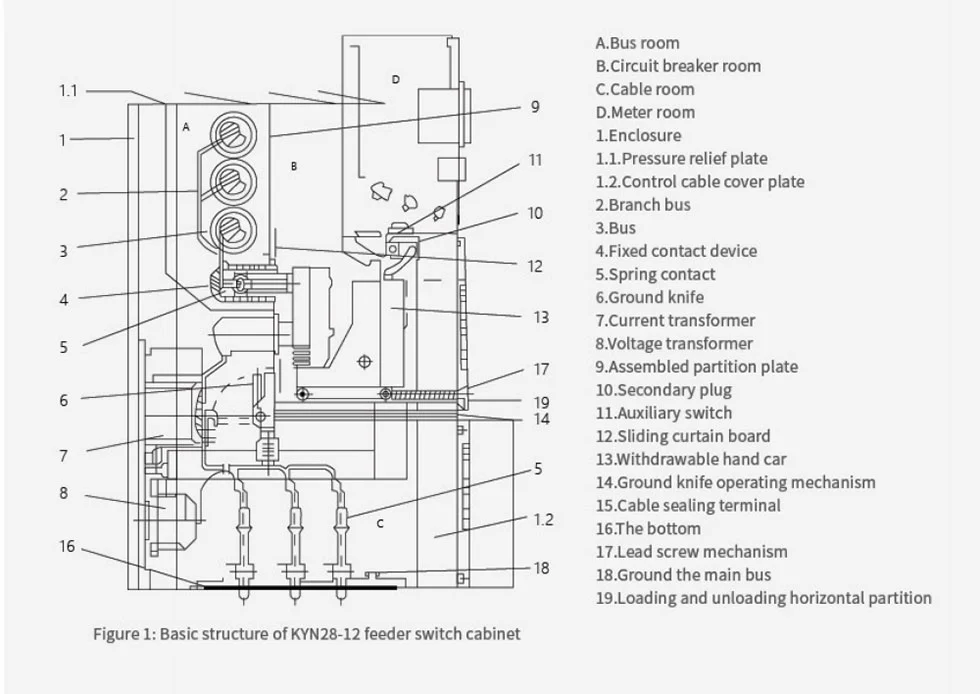

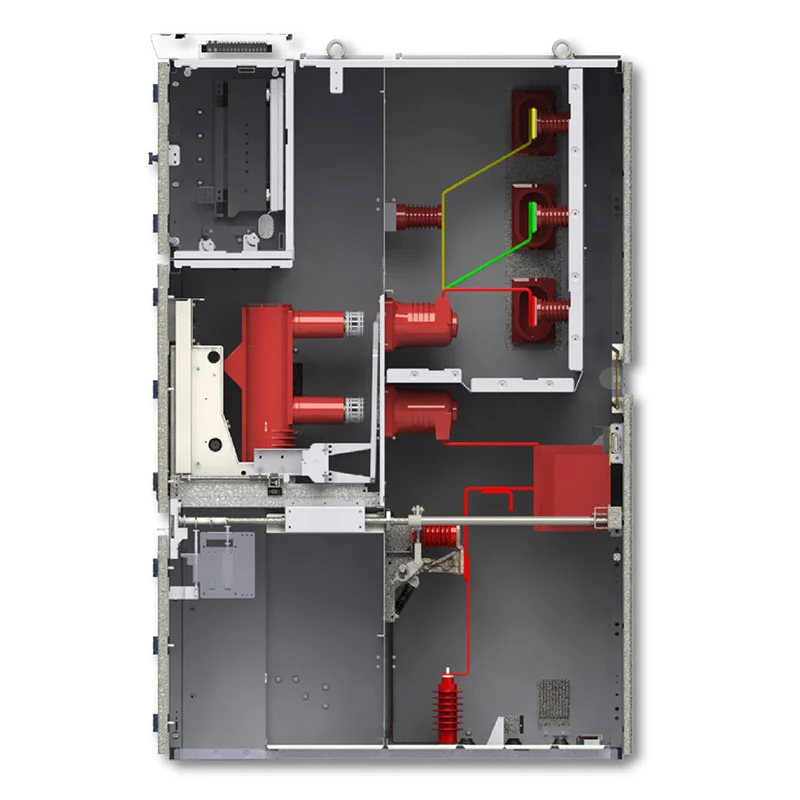

Панель Vcb середньої напруги має внутрішню структуру з металевими перегородками, яка розділяє основну електричну розділи. Відсік вимикача, відсік шин, кабельний відсік, приладовий і контрольний відсіки, а також секція скидання тиску влаштована самостійно.
Ця конструкція з відсіками допомагає обмежити поширення внутрішньої несправності та розділяє різні електричні компоненти під час перевірки та технічного обслуговування. Це також полегшує внутрішнє електричне розташування для розуміння операторами та обслуговуючим персоналом.
Встановлені зверху клапани скидання тиску забезпечують контрольований шлях для скидання тиску в разі внутрішнього дугове замикання, допомагаючи зменшити потенційний вплив тиску замикання на персонал і навколишнє обладнання.
Шафа призначена для експлуатації та обслуговування з передньої сторони, що може бути цінним, коли є електрична кімната обмежений доступ ззаду. Оператори можуть виконувати планові процедури перемикання та обслуговування з передньої панелі обладнання відповідно до затвердженої послідовності робіт.
Розташування переднього доступу також допомагає спростити планування апаратної кімнати та може зменшити необхідний простір позаду кабінет поточного ремонту. Вбудований конденсаційний нагрівач можна налаштувати для вологого середовища щоб зменшити ризик утворення конденсату всередині шафи.
Різні системи розподілу середньої напруги вимагають різних функцій шафи. Обладнання можна налаштувати як вхідна шафа для отримання живлення від вищестоящої мережі, вихідна шафа для живлення фідерів або двигуни, шафа вимірювання PT і напруги, шафа вимірювання, шафа секціонатора шини або ізоляція кабінет.
Така гнучкість конфігурації дозволяє розвиватися підрядникам EPC, інтеграторам електричних систем і промисловим користувачам лінійки розподільних пристроїв відповідно до однолінійної схеми проекту, а не використання ідентичної шафи розташування для кожної програми.
Електростанції потребують надійного обладнання середньої напруги для прийому, розподілу та контролю електроенергії в допоміжних і розподільних системах. Висувний VCB забезпечує практичне рішення для захист ланцюга та перемикання, дозволяючи командам технічного обслуговування знімати або замінювати візок вимикача, коли потрібно.
На підстанціях розподільчий пристрій може бути налаштований для вхідних фідерів, вихідних ланцюгів, секціонування шин, напруги вимірювання та інші функції розподілу. Конструкція відсіку та п’ятизахисна система блокування допомагають підтримувати безпечні процедури перемикання та обслуговування.
Заводи та промислові підприємства часто працюють з кількома двигунами, трансформаторами, виробничими лініями та допоміжним обладнанням електричні системи. Обладнання може бути налаштовано для різних вимог до захисту фідерів і двигунів, забезпечення централізованої комутації та розподілу середньої напруги в межах підприємства.
Гірничі споруди вимагають надійного розподілу електроенергії для двигунів, насосів, систем вентиляції, обробки обладнання та допоміжні вантажі. Металева конструкція та висувний автоматичний вимикач забезпечують a практична конфігурація для внутрішніх систем розподілу середньої напруги.
Великі комерційні будівлі та багатоповерхові споруди можуть потребувати вхідного та розподільного обладнання середньої напруги у спеціальних електричних приміщеннях. Експлуатація та технічне обслуговування з передньої сторони можуть допомогти спростити планування приміщення для обладнання де простір для встановлення обмежений.
Панель середньої напруги Vcb доступна для різних вимог розподілу середньої напруги. Основні технічні параметри включають:
| Пункт | Специфікація |
| Номінальна напруга | 3,6 кВ, 7,2 кВ, 12 кВ |
| Номінальна частота | 50 Гц / 60 Гц |
| Номінальний струм | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Номінальний струм відключення при короткому замиканні | 25 кА, 31,5 кА, 40 кА, 50 кА |
| Номінальний короткочасний струм | 25 кА/3 с, 31,5 кА/3 с, 40 кА/3 с, 50 кА/3 с |
| Ступінь захисту | Зовнішній корпус IP4X, внутрішні відділення IP2X |
| Температура навколишнього середовища | від -15°C до +40°C |
| Висота | ≤1000 м, знижено для великих висот |
| монтаж | закритий |
Фактична номінальна напруга, струм, здатність короткого замикання, розташування шафи та інші технічні параметри повинні бути підтверджена відповідно до однолінійної схеми проекту та специфікації замовника.
Обладнання призначене для внутрішньої установки з діапазоном температур навколишнього середовища від -15°C до +40°C. Щоденний середня відносна вологість не повинна перевищувати 95%, а середньомісячна не повинна перевищувати 90%.
У середовищі встановлення не повинно бути вибухонебезпечних або корозійних газів, електропровідного пилу та сильної вібрації. Для установок поза стандартними умовами експлуатації технічні вимоги повинні бути підтверджені з Usune перед виробництвом, щоб можна було оцінити відповідну конфігурацію.
Усуне має понад 14 років досвіду роботи в галузі електрообладнання та має досвідчену команду досліджень і розробок здатний розробляти конфігурації обладнання відповідно до вимог конкретного проекту.

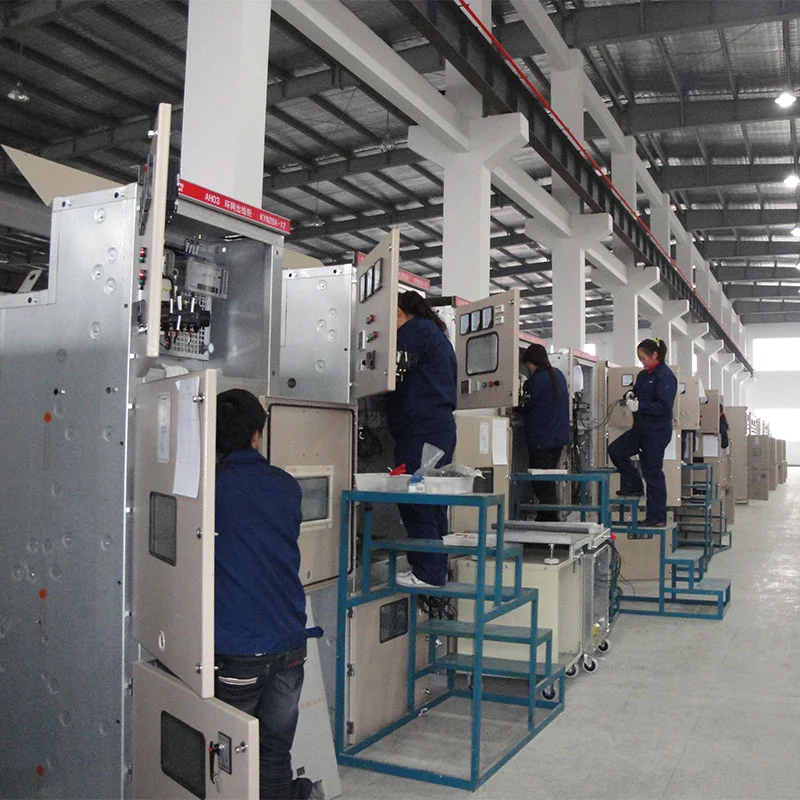

Контроль якості охоплює компоненти, збірку, електричні характеристики та готову продукцію. Звичайні тести є проводиться перед тим, як обладнання покине завод, щоб перевірити продуктивність продукту та переконатися, що доставлений розподільчий пристрій відповідає узгодженим технічним вимогам.
Для різних проектів можуть знадобитися різні номінальні значення струму, комбінації шаф, механізми захисту та керування функції. Usune забезпечує інженерний зв'язок і підтримку конфігурації на основі однолінійних схем клієнтів і технічні характеристики.
Для стандартних конфігурацій Usune може забезпечити період виробництва приблизно 15–20 днів після підтвердження та оплата, з фактичним часом виконання в залежності від комплектації та кількості замовлення.
Usune зберігає звіти про випробування продукту та відповідну технічну документацію для підтримки перевірки клієнта, проекту затвердження та процедури кваліфікації постачальника.
Обладнання було використано для проекту запуску ракети Cas-space, де електрика середньої напруги для спеціалізованої аерокосмічної інфраструктури було потрібно обладнання для розподілу.
Устаткування для запуску ракет містить критичні електричні навантаження та допоміжні системи, які потребують надійного живлення розподіл і контрольовані процедури перемикання. У цьому типі проекту потрібна конфігурація розподільного пристрою враховуйте не лише електричну потужність, але й експлуатаційну безпеку, усунення несправностей, доступ для обслуговування та інтеграція обладнання в загальну систему розподілу електроенергії.
Висувна конструкція вакуумного вимикача та п’ятизахисна механічна система блокування забезпечують відповідність конфігурація для контрольованих операцій перемикання та обслуговування. Розділена на відсіки структура шафи далі підтримує розділення між вимикачем, шиною, кабелем і секціями управління.
Посилання на проект демонструє застосовність технології розподільних пристроїв середньої напруги Usune для спеціалізованих інфраструктура, де надійність розподілу електроенергії та експлуатаційна безпека є важливою технікою міркування.
Продукт виготовлено відповідно до застосовних вимог IEC і GB для розподільних пристроїв середньої напруги та електрообладнання. Usune працює відповідно до системи менеджменту якості ISO 9001, екологічного стандарту ISO 14001 Система управління та система управління охороною праці ISO 45001.
Продукт також доступний із сертифікатом CE для відповідних міжнародних ринків. Протоколи випробувань і техн можливе надання документації відповідно до вимог проекту та замовника.
Стандартна конфігурація охоплює застосування з напругою 3,6 кВ, 7,2 кВ і 12 кВ. Для конкретного проекту номінальна напруга і параметри ізоляції повинні бути підтверджені відповідно до вимог електричної системи.
Висувний візок дозволяє переміщати вакуумний вимикач між робочим і ізольованим положеннями. Це робить перевірку, тестування, заміну та технічне обслуговування більш зручними, ніж постійно закріплений вимикач аранжування.
П’ятизахисна система — це механічне блокування безпеки, призначене для запобігання неправильній послідовності операцій. Це допомагає запобігти неправильній роботі вимикача, руху візка під навантаженням, неправильній роботі заземлювача, подачі напруги заземленого контуру та випадкового доступу до відсіків під напругою.
так Розподільний пристрій може бути організований як вхідний, вихідний, PT, вимірювальний, секціонатор шини або ізоляційні шафи відповідно до електричної конфігурації проекту.
так Usune підтримує вимоги OEM, такі як логотипи клієнтів, назви компаній і конфігурації для конкретного проекту, за умови технічного та виробничого підтвердження.
Для стандартних конфігурацій типовий період виробництва становить приблизно 15–20 днів після оплати та технічного обслуговування підтвердження. Фактичний час виконання залежить від конфігурації продукту, кількості та вимог проекту.
Usune проводить перевірку якості від компонентів до остаточного складання та проводить рутинні випробування перед відправкою. Відповідні звіти про випробування можуть бути надані відповідно до вимог замовника та проекту.
Стандартний гарантійний термін становить 12 місяців з дати відвантаження за умови узгоджених умов продажу та технічних умови.
Якщо ви купуєте панель Vcb середньої напруги для електростанції, підстанції, промислового об’єкта, гірничого проекту, комерційної будівлі або спеціалізованого інфраструктурного проекту, Usune може надати підтримку конфігурації на основі ваших електричні вимоги.
Надішліть свою однолінійну схему, номінальну напругу, номінальний струм, рівень короткого замикання, кількість корпусу та необхідні функції Usune для технічної оцінки та пропозиції.
