Панель висувного типу середньої напруги підтримує отримання електроенергії, розподіл подачі, вимірювання напруги, вимірювання, секціонування шини та функції ізоляції. Usune надає обладнання з інженерно-орієнтованою конфігурацією підхід і працює відповідно до систем менеджменту ISO 9001, ISO 14001 і ISO 45001, з продуктами, розробленими відповідно до відповідно до застосовних стандартів IEC і GB і сертифікації CE, доступної для відповідних ринків.
Великі електричні проекти часто містять кілька незалежних ланцюгів живлення, а не одну лінію розподілу. Вхідне живлення, живлення трансформаторів, ланцюги двигуна, ланцюги вимірювання та допоміжні навантаження можуть потребувати різні електричні функції.
Панель висувного типу середньої напруги KYN28 дозволяє розмістити ці функції як окремі шафи в одній злагоджений склад. Це дає можливість побудувати систему розподілу навколо однолінійної діаграми проекту замість використання єдиної конфігурації шафи для кожного контуру.
Для груп із закупівель ця модульна архітектура може спростити специфікацію обладнання, оскільки функції шафи можуть визначати відповідно до фактичної електричної мережі. Це також дозволяє спланувати загальний склад відповідно кількість фідерів, поточні вимоги, заходи захисту та майбутні потреби в розподілі.
Конфігурація розподільної системи середньої напруги значною мірою залежить від функції кожного контуру. Ан вхідний ланцюг отримує електроенергію від вищестоящого джерела, тоді як вихідні ланцюги розподіляють електроенергію трансформатори, двигуни, виробниче обладнання або інші навантаження.
Usune може конфігурувати серію KYN28 з шафами вхідного сигналу, шафами вихідного сигналу, PT та шафами вимірювання напруги, шафи вимірювання, шафи секціонатора шин та ізоляційні шафи. Кожен тип шафи можна інтегрувати в загальна лінійка розподільних пристроїв відповідно до електричної архітектури проекту.
Цей підхід, заснований на схемі, особливо корисний для проектів EPC, де потрібна специфікація розподільного пристрою точно відповідають затвердженим електричним кресленням.
Вимоги до розподілу електроенергії можуть змінюватися в міру розширення заводів, додавання виробничих ліній або інфраструктури ємність збільшується. Склад розподільних пристроїв, який планується лише для початкового електричного навантаження, може бути складним змінювати, коли потрібні додаткові живильники.
Модульна конструкція серії KYN28 забезпечує більшу гнучкість для організації різних схем в межах a система розподілу середньої напруги. Під час планування проекту клієнти можуть резервувати відповідні позиції або визначати додаткові функціональні шафи відповідно до очікуваних майбутніх потреб.
Такий підхід дозволяє розглядати систему розподільних пристроїв як частину довгострокового електричного проекту архітектури, а не лише як окремий елемент обладнання.
Фізичне розташування обладнання середньої напруги є важливим моментом для проектування електричної кімнати. Обладнання має забезпечувати достатній робочий доступ, одночасно встановлюючись у доступній зоні встановлення.

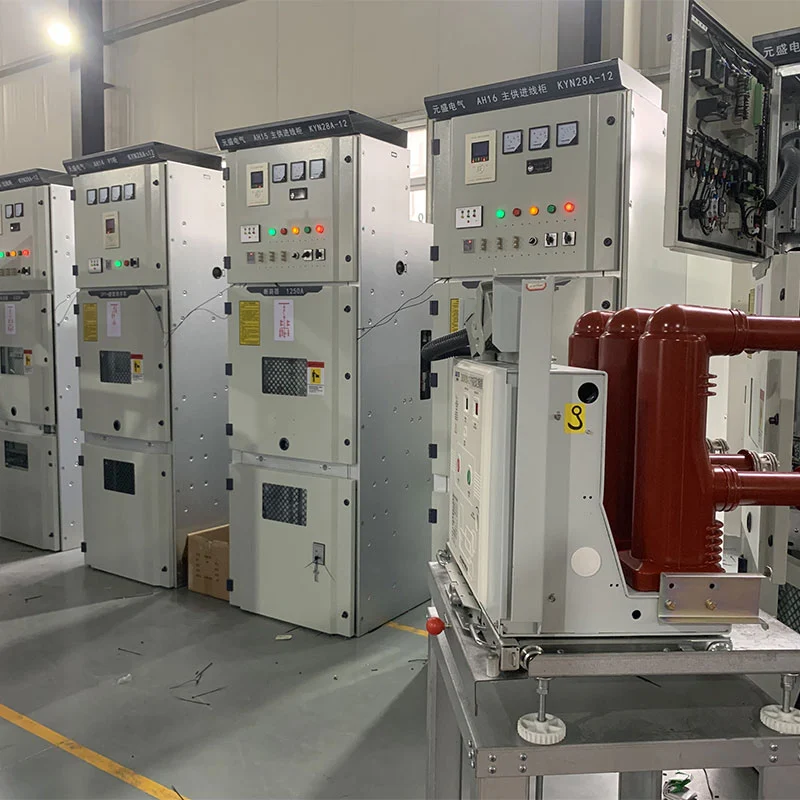

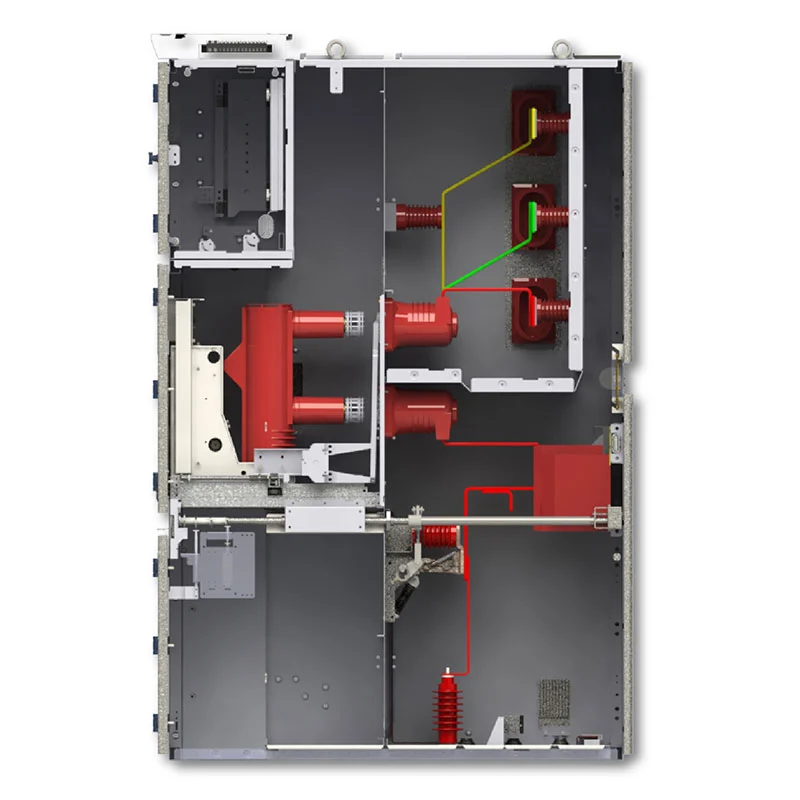

У панелі висувного типу середньої напруги KYN28 використовується металева конструкція з передньою стороною керування та обслуговування. Секції вимикача, збірної шини, кабелю та управління розташовані як незалежні відсіки, створюючи чітке положення організована структура кабінету.
Для проектувальників електричних приміщень ця конфігурація допомагає створити більш передбачуване розташування обладнання та дозволяє лінійка розподільних пристроїв повинна бути спланована відповідно до доступних розмірів приміщення та вимог до кабельного підключення.
У системі розподілу, що містить кілька фідерів, вимоги до обслуговування можуть відрізнятися для окремих контурів. У разі несправності або запланованої перевірки в одному ланцюзі слід керувати відповідно до процедури експлуатації електрики без непотрібного турбування непов’язаних розділів.
Висувний функціональний блок дозволяє перемістити відповідне обладнання в ізольоване положення для перевірки, тестування або заміна. Механічна система блокування контролює робочу послідовність і допомагає запобігти неправильні дії перемикання.
Це робить обладнання придатним для систем розподілу, де управління окремими ланцюгами є важливою частиною щоденної електричної роботи.
Вхідна шафа використовується для отримання електроенергії від джерела живлення вище за течією та підключення його до шинна система середньої напруги. Його конфігурацію можна визначити відповідно до номінального струму вхідного кола, вимоги до захисту, вимоги до вимірювання та загальна архітектура розподілу.
Вихідні шафи розподіляють потужність середньої напруги до трансформаторів, двигунів, фідерів або інших електричних навантажень. Кількість і специфікацію вихідних шаф можна спланувати відповідно до розподілу навантаження за проектом і пристрій годівниці.
Шафа PT використовується для вимірювання напруги та відповідних функцій електричного моніторингу. Його можна інтегрувати в лінійка розподільних пристроїв, де проект вимагає трансформації напруги та вимірювання в межах середньої напруги система розподілу.
Шафа вимірювання може вміщувати обладнання для вимірювання електричної енергії для додатків, які вимагають спеціального використання вимірювання потужності. Його конфігурація може бути узгоджена з вимірюваннями проекту та вимогами до комунальних послуг.
Шафа секціонатора шини використовується для поділу або з'єднання секцій шини середньої напруги відповідно до проектування системи. Таке розташування може забезпечити більшу гнучкість при проектуванні розподільних мереж з кількома джерел живлення або секцій шини.
Ізоляційна шафа забезпечує спеціальну конфігурацію для вимог електричної ізоляції. Його облаштування слід визначати відповідно до проектної послідовності перемикань, схеми заземлення та електробезпеки процедури.
Виробничі потужності часто містять виробничі лінії, двигуни, трансформатори, компресори, насоси та допоміжне обладнання. системи з різними вимогами до потужності. Модульна лінійка розподільних пристроїв може організувати ці схеми відповідно до структура електророзподілення заводу.
Для підстанцій може знадобитися кілька вхідних, вихідних, вимірювальних і шинних ланцюгів. Модульна шафа розташування дозволяє інженерам розробити повну лінійку розподільних пристроїв на основі однолінійної схеми підстанції.
Роботи з видобутку корисних копалин зазвичай включають кілька електричних навантажень, розподілених по різних ділянках ділянки. The обладнання може бути налаштовано для підтримки розподілу живлення та керування живленням для двигунів, насосів, вентиляції системи та обладнання для обробки.
Великі комерційні та багатоповерхові будівлі вимагають організованого прийому та розподілу електроенергії середньої напруги. Різні Функції шафи можна комбінувати відповідно до трансформатора будівлі, живильної лінії, вимірювальної та електричної кімнати вимоги.
Інфраструктурні проекти, такі як транспортні засоби та спеціалізовані промислові установки, можуть містити численні електричні навантаження з різними робочими вимогами. Модульна конфігурація забезпечує гнучкість для об'єднання цих ланцюгів в одну координовану розподільну систему середньої напруги.
| Пункт | Специфікація |
| Номінальна напруга | 3,6 кВ, 7,2 кВ, 12 кВ |
| Номінальна частота | 50 Гц / 60 Гц |
| Номінальний струм | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Номінальний струм відключення при короткому замиканні | 25 кА, 31,5 кА, 40 кА, 50 кА |
| Номінальний короткочасний струм | 25 кА/3 с, 31,5 кА/3 с, 40 кА/3 с, 50 кА/3 с |
| Ступінь захисту | Зовнішній корпус IP4X, внутрішні відділення IP2X |
| Температура навколишнього середовища | від -15°C до +40°C |
| Висота | ≤1000 м, знижено для великих висот |
| монтаж | закритий |
Кінцева номінальна напруга, струм, здатність до короткого замикання, комбінація шафи та розташування функціональних блоків повинні бути підтверджуватися відповідно до проектної електричної схеми та технічної специфікації.
Обладнання призначене для внутрішньої установки з температурою навколишнього середовища від -15°C до +40°C. Середньоденний відносна вологість не повинна перевищувати 95%, а середньомісячна відносна вологість не повинна перевищувати 90%.
У середовищі встановлення не повинно бути вибухонебезпечних або корозійних газів, електропровідного пилу та сильної вібрації. Якщо необхідно, щоб обладнання працювало поза цими стандартними умовами, необхідно дотримуватися екологічних вимог підтверджено з Usune до технічного проектування та виробництва.
Обладнання було використано для проекту Cas-space Rocket Launch Project, спеціалізованого інфраструктурного проекту потребують організованої системи розподілу електроенергії середньої напруги.
Для аерокосмічної інфраструктури електрична мережа може містити кілька типів навантажень, що обслуговують різні об’єкти і допоміжні системи. Замість того, щоб покладатися на одну єдину шафу, система розподілу має це зробити враховувати вхідне живлення, схеми живлення, функції вимірювання та інші електричні вимоги в межах a узгоджена конфігурація.
Модульна структура серії KYN28 дозволяє розташовувати різні функціональні шафи відповідно до проектна схема розподілу електроенергії. Це надає інженерам більшу гнучкість під час координації схема розподільчих пристроїв з розміщенням електромережі об'єкта та електроприміщень.
Посилання на проект демонструє, як можна інтегрувати модульне розподільне обладнання середньої напруги Usune спеціалізована інфраструктура з організованою конфігурацією ланцюга та електричним плануванням для конкретного проекту важливо.
Серія KYN28 розроблена відповідно до застосовних стандартів IEC і GB для середньої напруги в металевому корпусі. розподільні пристрої та електророзподільне обладнання.
Usune працює відповідно до системи управління якістю ISO 9001, системи управління навколишнім середовищем ISO 14001 та ISO 45001 Система управління охороною праці. Сертифікація CE також доступна для відповідних міжнародних вимоги ринку.
Звіти про випробування продукції, технічні характеристики та відповідна документація з якості можуть бути надані відповідно до вимоги замовника та проекту.
Usune підтримує конфігурацію розподільних пристроїв відповідно до електричних схем замовника, а не обмежує проекти одна стандартна композиція шафи. Цей підхід підходить для EPC-підрядників, дистриб’юторів електроенергії, систем інтегратори та промислові користувачі з різними вимогами до схеми.
Усуне має понад 14 років досвіду роботи в галузі електрообладнання та має досвідчену команду досліджень і розробок здатний підтримувати специфічний для проекту дизайн і технічну конфігурацію.

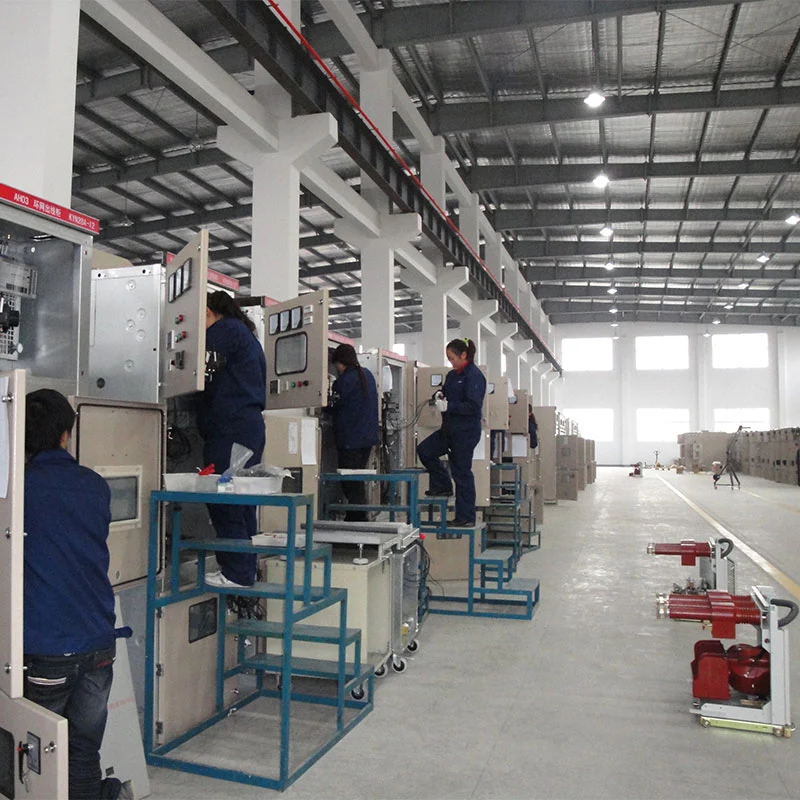

Перевірка якості здійснюється протягом усього процесу виробництва, охоплюючи компоненти, складання, електрику випробування та готове обладнання. Звичайні випробування завершуються перед відправкою, щоб перевірити ефективність продукту.
Для стандартних конфігурацій типовий період виробництва становить приблизно 15–20 днів після технічного підтвердження і оплата. Фактичний час виконання залежить від конфігурації продукту, кількості замовлення та вимог проекту.
Usune надає звіти про випробування продукції та технічну документацію для підтримки перевірки клієнтів, постачальників процедури кваліфікації, затвердження проекту та введення в експлуатацію.
Панель середньої напруги висувного типу - це система розподільчого пристрою в металевому корпусі для внутрішнього використання з висувними функціональними блоками для отримання, розподілу, вимірювання, контролю та захисту електроенергії середньої напруги. Його модульна конфігурація дозволяє комбінувати різні функції шафи відповідно до електричної системи.
Серія KYN28 підтримує додатки 3,6 кВ, 7,2 кВ і 12 кВ. Точна номінальна напруга та вимоги до ізоляції має бути підтверджено відповідно до електричної системи замовника.
так Вхідні, вихідні, PT, вимірювальні, секційні шафи шин та ізоляційні шафи можуть бути об'єднані в один розподільний пристрій склад відповідно до однолінійної схеми проекту та вимог розподілу.
так Модульна конструкція підходить для фабрик із кількома фідерами, двигунами, трансформаторами та виробництвом навантаження, що вимагають організованого розподілу електроенергії середньої напруги.
Концепція модульної шафи дозволяє інженерам проекту планувати різні функціональні блоки відповідно до поточних і передбачувані вимоги до розподілу. Майбутнє розширення слід розглянути під час початкової електричної кімнати та дизайн лінійки розподільних пристроїв.
так Usune підтримує вимоги OEM, включаючи логотипи клієнтів, назви компаній і конфігурації для конкретного проекту, за умови технічного підтвердження.
Для стандартних конфігурацій типовий період виробництва становить приблизно 15–20 днів після технічного підтвердження і оплата. Остаточний графік залежить від кількості замовлення та конфігурації.
Usune може надати технічні специфікації, звіти про випробування продукту, документацію з якості та інше, пов’язане з проектом документи згідно вимог замовника.
Стандартний гарантійний термін становить 12 місяців з дати відвантаження за умови узгоджених технічних і комерційних умов умови.
Якщо ви купуєте панель середньої напруги для виробничого підприємства, підстанції, шахтного проекту, комерційна будівля, об’єкт інфраструктури або спеціалізована електрична установка, Usune може забезпечити a конфігурація на основі ваших фактичних вимог до розповсюдження.
Надішліть свою однолінійну схему, номінальну напругу, номінальний струм, рівень короткого замикання, кількість вхідних і вихідних схеми, функції шафи та умови встановлення до Usune для технічної оцінки та пропозиції.
