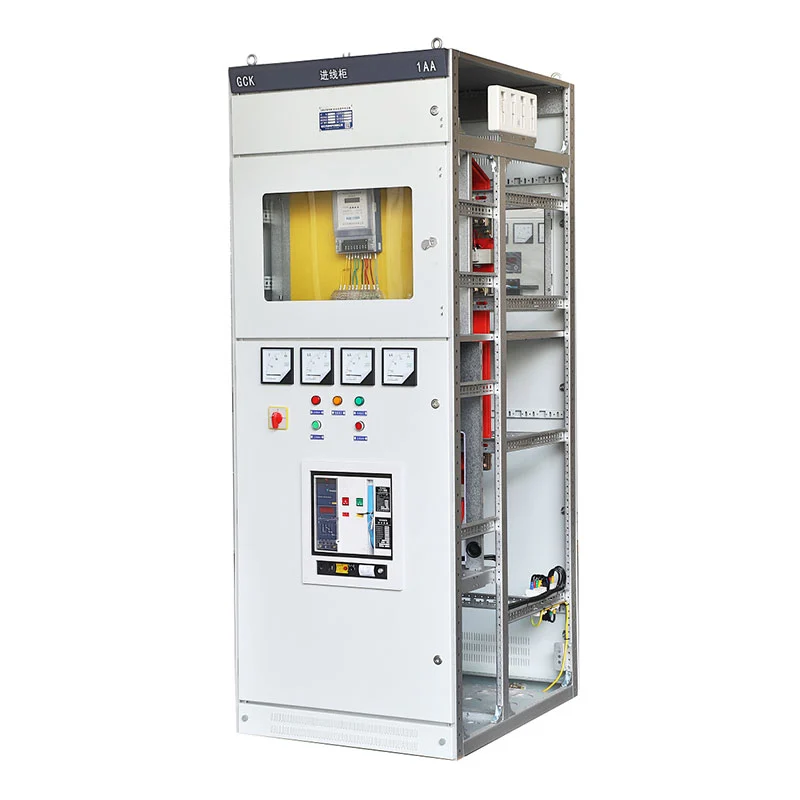

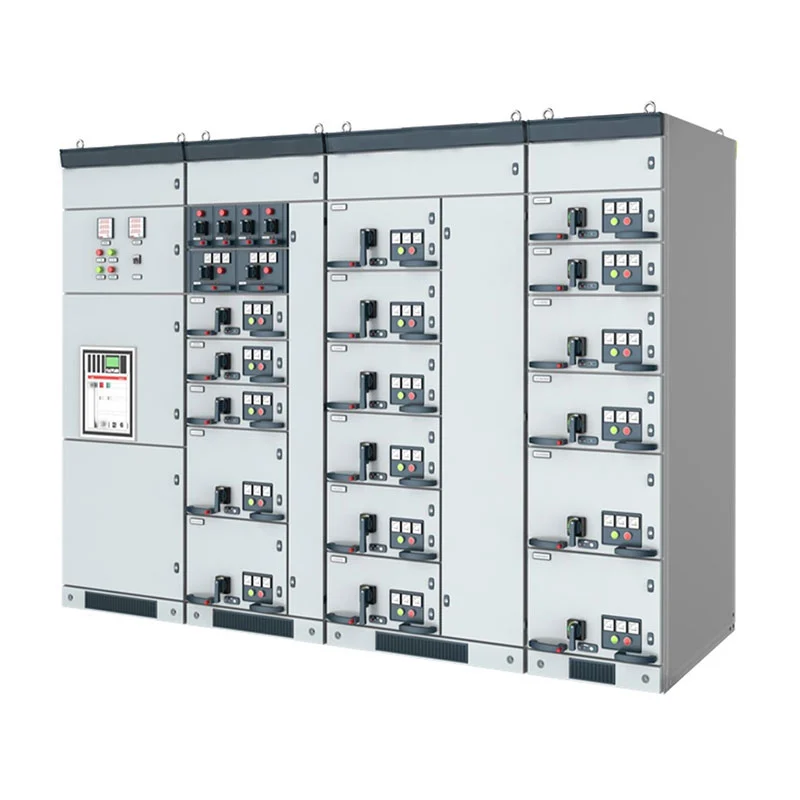

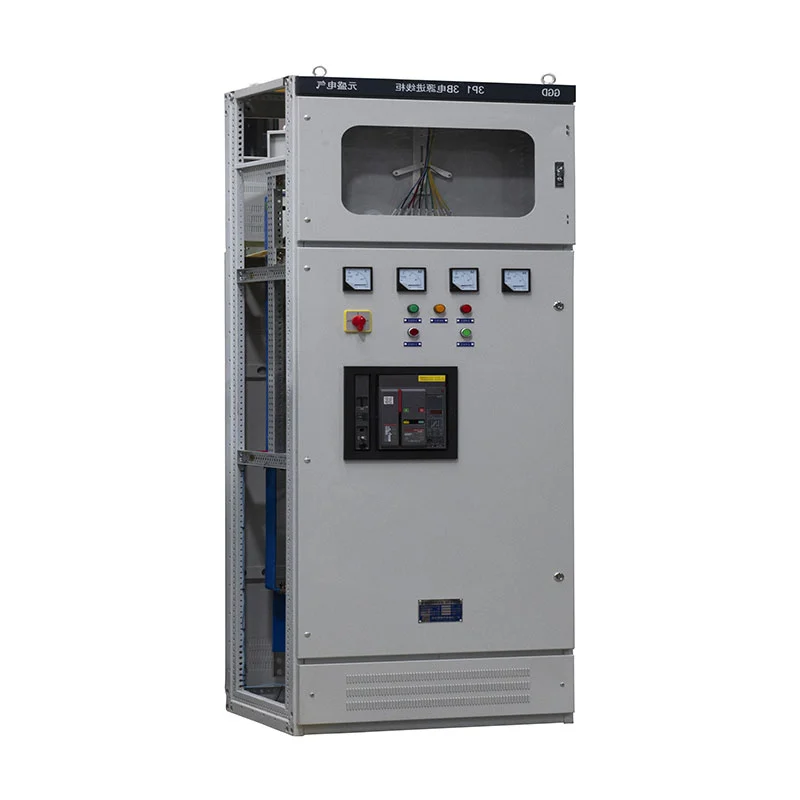

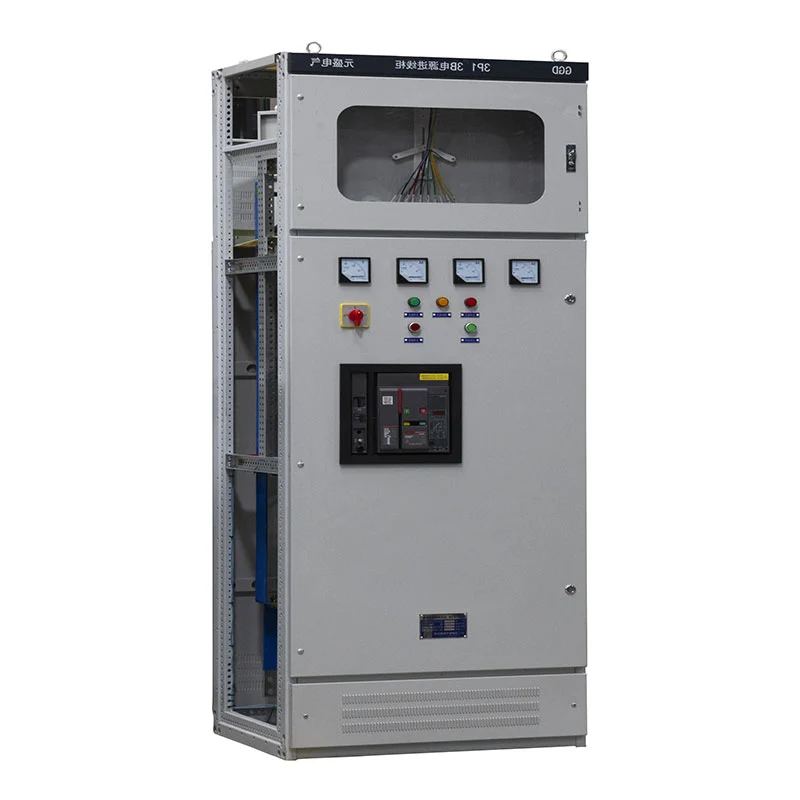

Низьковольтні розподільні пристрої

Розроблений Zhejiang Usune Electric Co., Ltd., низьковольтний висувний розподільний щит підходить для змінного струму Системи 50 Гц з номінальною робочою напругою до 400 В і номінальним струмом до 3150 А. У конструкції поєднується мідна шина розподіл, конфігуровані автоматичні вимикачі, організована вторинна проводка та виділені кабельні простори для підтримки різних макети проектів. Usune виробляє та постачає низьковольтні розподільні пристрої для електростанцій, підстанцій, фабрики, гірничодобувні підприємства, комерційні будівлі та інші проекти з розподілу електроенергії в Китаї та за кордоном.

Гнучка конфігурація схеми

Різні електричні навантаження вимагають різного розташування фідерів. Шафа може бути налаштована відповідно до діаграма розподілу електроенергії, яка враховує вхідні ланцюги, вихідні ланцюги, фідери двигуна та реактивну потужність ланцюги компенсації повинні бути організовані в одній і тій самій низьковольтній розподільній системі.

Для більших потреб у розподілі можна використовувати універсальні автоматичні вимикачі, такі як серії Emax, MT, 3WN, AH та ME. обрані згідно з проектом. Конфігурація також може включати автоматичні вимикачі в литому корпусі, навантаження вимикачів та інших електричних компонентів на основі необхідного номінального струму та схеми захисту.

Цей підхід до конфігурації дозволяє натомість адаптувати обладнання до різних архітектур розподілу електроенергії покладатися на одну фіксовану електричну схему.

Система шин

Головна шина та шини відгалужень використовують електролітну мідь для забезпечення стабільного струмопровідного шляху між вхідними і вихідні схеми. На відповідну збірну шину нанесена вогнезахисна ізоляція та термоусадочні манжети секції для покращення захисту ізоляції та підтримки чіткої ідентифікації фаз.

Розташування шин розроблено відповідно до електричного креслення та вимог до номінального струму. гнучкий шинні з'єднання також можуть бути передбачені на вхідному з'єднанні між шинним мостом і головним ланцюгом вимикач, якщо це вимагається проектом.

Для команд із закупівель ця конфігурація допомагає спростити узгодження розподільного щита з трансформаторами вище за течією, шинні мости та нижчі фідерні системи.

Будівництво кабінету

Каркас шафи і внутрішні перегородки виготовлені з холоднокатаного сталевого листа. Стандартна плита товщина не менше 2 мм, що забезпечує достатню механічну міцність для нормальної експлуатації, перевірки та обслуговування.

Конструкція шафи передбачає спеціальні зони для електричних компонентів, кабельних з’єднань і вторинного керування електропроводка. Двері, робочі ручки, ідентифікаційні таблички та внутрішні таблички розташовані відповідно до електрики конструкція, що полегшує ідентифікацію схеми під час введення в експлуатацію та обслуговування.

Мідна шина заземлення PE проходить уздовж напрямку розташування шафи. Компоненти, які потребують заземлення, можуть бути під’єднано до цього провідника за допомогою спеціальних клем заземлення, передбачених для підключення до зовнішнього заземлення мережі.

Вторинний контроль

Другий контур влаштований відповідно до креслень проекту та вимог контролю. Використання проводки керування гнучкі ізольовані мідні провідники та організовані в пучки, щоб забезпечити чисту та зручну для обслуговування внутрішню проводку аранжування.

У ланцюгах керування зазвичай використовуються провідники 1,5 мм², тоді як у колах змінного струму використовуються провідники 2,5 мм², відповідно до кінцевий інженерний проект. Використовуються вогнестійкі клеми, номери проводів або ідентифікаційні позначки ланцюга надаються відповідно до електричних креслень.

Для вхідних шаф захист від зниження напруги можна включити до захисту автоматичного вимикача аранжування. Індикатори, перемикачі керування та вимірювальні прилади також можуть бути налаштовані відповідно до функції кожного контуру.

Функції розподілу

Низьковольтний висувний розподільний комутатор може бути налаштований для кількох поширених джерел низької напруги функції розподілу. Вхідна шафа отримує живлення від переднього трансформатора або джерела живлення вихідні шафи розподіляють електроенергію до навантажень, що знаходяться нижче.

Схеми керування двигуном можуть бути організовані за допомогою великих і малих конфігурацій ящиків, з автоматичними вимикачами або запобіжниками поворотні перемикачі навантаження підбираються відповідно до характеристик двигуна. Конденсаторні компенсаційні шафи можуть включати обладнання ручної, автоматичної або дистанційної компенсації реактивної потужності.

Таке модульне розташування дозволяє одній і тій самій платформі шафи підтримувати різні завдання розподілу електроенергії всередині один проект.

Технічні характеристики

Зовнішні розміри продукту

Умови експлуатації

Обладнання призначене для внутрішньої установки в середовищах без сильної вібрації, ударів або корозії умови. Температура навколишнього середовища повинна залишатися в межах від -10°C до +40°C, середня температура в межах 24 годин не вище +35°C.

Висота установки зазвичай обмежена 2000 м. При максимальній температурі навколишнього середовища +40°C відн вологість не повинна перевищувати 50%, тоді як більш висока відносна вологість може бути дозволена при більш низьких температурах відповідно до відповідні умови навколишнього середовища.

Нахил установки не повинен перевищувати 5° від вертикальної площини. Якщо обладнання потрібне для спец середовища або умов експлуатації, остаточну конфігурацію можна визначити за допомогою технічної консультації між Усуне та клієнтом.

Деталі захисту

Електрична безпека забезпечується як конструкцією шафи, так і захистом ланцюга. Механічні та електричні Функції блокування включені відповідно до вибраної конфігурації для зменшення помилок при роботі.

На шафі використовуються чіткі позначки ланцюгів і номери компонентів, а система заземлення забезпечує a виділена мідна шина PE для заземлення. Кабельні відсіки можуть бути розроблені з достатнім простором для кабельні головки та встановлення трансформатора струму нульової послідовності, де це необхідно.

Передні та задні дверцята розроблені для стабільного відкривання та закривання, а робочі компоненти розташовані відповідно уникайте перешкод для дверцят і ручок шафи.

Стандарти та сертифікація

Usune виробляє своє низьковольтне електричне обладнання відповідно до чинних вимог IEC і GB. Релевантний стандарти включають GB/T 14048.2, GB 7251.12 і відповідні вимоги IEC для низьковольтних розподільних пристроїв і вузли апаратури керування.

Система виробництва та менеджменту підтримується сертифікатами ISO 9001, ISO 14001 та ISO 45001. Продукт також може поставлятися з сертифікатом CE та відповідною тестовою документацією відповідно до вимог проекту.

Ці сертифікати та стандарти надають командам із закупівель документовану основу для оцінки постачальника, проекту затвердження та міжнародні закупівлі.

Контроль якості

Контроль якості охоплює матеріали корпусу, мідні шини, електричні компоненти, вторинну проводку та обробку збірка. Комплектуючі вибираються відповідно до затверджених проектних креслень і технічних умов.

Перед доставкою зібране обладнання проходить плановий огляд і випробування. Електропроводка, ідентифікація компонентів, з'єднання заземлення, структура шафи та електричні функції перевіряються відповідно до проектної документації зменшити проблеми з установкою та введенням в експлуатацію на місці замовника.

Usune також веде виробничі та інспекційні записи для підтримки перевірки якості та відстеження проекту.

Довідка про проект

Проект запуску ракети Cas-space

Низьковольтний висувний розподільний комутатор був поставлений для проекту запуску ракети Cas-space, де необхідний надійний розподіл електроенергії низької напруги для об’єктів проекту та допоміжної електрики системи.

Для інженерних проектів з кількома електричними навантаженнями та різними схемами розподілу, модульна шафа конфігурація дозволяє організовувати вхідне живлення, схеми живлення та допоміжні електричні функції відповідно до проект розподілу електроенергії.

Зовнішні розміри

Розміри шафи можна визначити відповідно до затверджених електричних креслень, вибору компонентів, кабелю вимоги до входу та умови встановлення на місці. Usune може надати відповідні розмірні креслення для технічне обстеження перед виробництвом.

Заводське тестування

Usune проводить перевірку та звичайне тестування перед відправкою. Процес тестування охоплює збірку шафи, електричні з’єднання, встановлення компонентів, заземлення, вторинна проводка та інші відповідні функції.

Звіти про випробування та технічну документацію можна надати відповідно до вимог проекту, допомагаючи клієнтам завершити вхідну перевірку, встановлення та введення в експлуатацію.

FAQ

Яка напруга доступна?

Стандартна конфігурація розрахована на 0,4 кВ з номінальним струмом до 3150 А. Остаточна електрична конфігурація визначається згідно з проектним навантаженням і проектними кресленнями.

Чи можна налаштувати шафу?

так Usune може налаштувати конфігурацію шафи відповідно до електричних схем, кількості ланцюгів, компонентів вибір, напрямок введення кабелю, розміри шафи та інші вимоги проекту.

Які автоматичні вимикачі можна використовувати?

Система може включати різні конфігурації автоматичних вимикачів. Універсальні автоматичні вимикачі Emax, MT, Серії 3WN, AH і ME можна вибрати відповідно до затвердженого проекту.

Чи можна його використовувати для керування двигуном?

так Конфігурації керування двигуном можна організувати за допомогою ящиків різних розмірів і відповідних автоматичних вимикачів або запобіжників вимикачі навантаження відповідно до потужності двигуна та вимог захисту.

Який матеріал шин використовується?

Основні та відгалужувальні шини використовують електролітичну мідь. Відповідні секції збірних шин можуть бути забезпечені вогнезахисним покриттям ізоляційні та термозбіжні захисні манжети.

Які документи можна надати?

Usune може надати технічні характеристики, електричні креслення, креслення з розмірами, звіти про випробування тощо якісна документація згідно вимог проекту.

Який термін виробництва?

Зазвичай стандартний термін виконання становить 15–20 днів, залежно від конфігурації, кількості та вимог проекту.

Чому Усуне

Усуне має понад 14 років досвіду у виробництві електрообладнання та проектних продуктів розвитку. Його команда інженерів може працювати на основі креслень замовника та електричних специфікацій для розробки необхідна конфігурація шафи.

Завдяки системам управління ISO 9001, ISO 14001 та ISO 45001, відповідності стандартам IEC та GB, сертифікації CE та Звичайне заводське випробування, Usune надає низьковольтне розподільче обладнання як для внутрішнього, так і за кордоном проекти.

Для проекту, який потребує низьковольтної висувної розподільчої панелі, замовники можуть надати одну лінію діаграма, номінальний струм, кількість вхідних і вихідних кіл, вимоги до компонентів і розміри шафи. Потім Usune може підготувати відповідну технічну конфігурацію та пропозицію.
