Шафа розподільного пристрою фіксованого типу низької напруги

Шафа розподільного пристрою низької напруги Usune GGD фіксованого типу спеціально розроблена для систем розподілу електроенергії змінного струму 50 Гц з номінальною робочою напругою 380В і номінальним робочим струмом до 3150А. Він служить основним центром керування для силового, освітлювального та розподільного обладнання, стабільно та ефективно реалізуючи функції розподілу електроенергії.

Розроблений у відповідь на потреби енергетичних секторів, енергоефективних користувачів і дизайнерських підрозділів, цей продукт може похвалитися вдосконаленістю технології та є ідеальним оновленням традиційних низьковольтних розподільних пристроїв. Як основний продукт провідної китайської компанії виробника, він об’єднує надійну роботу, безпечну експлуатацію та зручне обслуговування, що робить його кращим вибір для користувачів у всьому світі, які шукають надійного постачальника низьковольтної електроенергії. Залучення виробництва можливості передових китайських фабрик, його якість гарантована.

Розподільні пристрої низької напруги

Розподільні пристрої середньої напруги

Основні технічні параметри

1. Номінальна частота: 50 Гц
2. Номінальна робоча напруга: 380 В змінного струму
3. Номінальний робочий струм: до 3150A
4. Застосовні стандарти: IEC439, GB 7251, IEC60056 тощо.
5. Ступінь захисту: IP30–IP54 (налаштовується)
6. Розривна здатність: висока, чудова динамічна та термічна стабільність

Гарантія відповідності та якості

1. Міжнародні стандарти

Шафа розподільного пристрою фіксованого типу низької напруги повністю відповідає основним міжнародним електричним стандартам, забезпечуючи глобальна застосовність і надійність. Ці стандарти включають: IEC60056 (автоматичні вимикачі змінного струму високої напруги), IEC60099 (Металооксидні розрядники змінного струму без зазорів), IEC60129 (роз’єднувачі змінного струму та заземлювачі), IEC60185 (Трансформатори струму), IEC60186 (Трансформатори напруги) і IEC60298 (1кВ–50кВ змінного струму в металевому корпусі).

2. Національні та галузеві стандарти

Розподільний пристрій відповідає суворим національним і галузевим стандартам Китаю, зокрема: GB/T7251.12-2013 (низькова напруга розподільні пристрої та пристрої керування), GB1207 (Трансформатори напруги), GB1208 (Трансформатори струму), GB50150-2006 «Стандарт для приймальних випробувань електричного обладнання в електроустановках» і DL/T 5004-2004 «Технічні Технічні умови на проектування систем постійного струму в енергетиці».

3. Ретельне тестування та перевірка

- Візуальна перевірка: проводиться комплексна візуальна перевірка та перевірка розмірів стилю шафи, розміри, конструктивний дизайн, а також вибір, компонування, електропроводка, процес встановлення та покриття поверхні внутрішніх компонентів для забезпечення відповідності технічним вимогам, а записи зберігаються.

- Заводські випробування: кожен розподільний пристрій проходить заводські випробування та перевірку відповідно до чинних національних і галузевих стандартів перед тим, як залишити фабрику, і надаються автентичні записи випробувань, щоб переконатися, що продукт відповідає стандартам до доставки.

Вимоги до робочого середовища

1. Температура навколишнього середовища: від -5 ℃ до +40 ℃, середня температура за 24 години ≤ +35 ℃
2. Висота: ≤ 2000 м (установлення в приміщенні)
3. Відносна вологість: ≤ 50% при +40 ℃, може бути знижена при низьких температурах (наприклад, ≤ 90% при +20 ℃), враховуючи конденсація внаслідок зміни температури.
4. Кут встановлення: кут із вертикальною площиною ≤ 5°
5. Вимоги до навколишнього середовища: без сильної вібрації, ударів і корозійних речовин; спеціальні вимоги можливий договір з виробником.

Основні переваги продуктивності

1. Висока розривна здатність і сильна стабільність

Міцна конструкція, здатна витримувати великі струми короткого замикання та стабільну роботу в екстремальних умовах електричні умови.

2. Гнучка конфігурація

Модульні електричні рішення підтримують різні комбінації, доступні кілька серій, які адаптуються до різних сценарії застосування.

3. Практичний і міцний

Нова конструкція, високий рівень захисту, захист від пилу, вологи та ударостійкість, подовжуючи термін служби.

4. Безпечний і простий в обслуговуванні

Чітке розташування, легкодоступні компоненти, зручне керування, скорочення часу простою та спрощення обслуговування. 5. Широке застосування: широко застосовується до електростанцій, підстанцій, заводів, комерційних будівель тощо інфраструктурні проекти.

Реальні випадки застосування

Випадок 1: Проект розподілу електроенергії для великої вугільної шахти

1. Передумови проекту: великій вугільній групі потрібна була надійна низьковольтна система розподілу електроенергії підземне гірничодобувне обладнання та наземні споруди, що стикаються з такими суворими середовищами, як пил, вологість тощо вібрація.
2. Рішення: компанія Usune надала шафи розподільних пристроїв низької напруги фіксованого типу 36 серії GGD, адаптовані до IP54 захист і вібростійкий монтаж.
3. Результати застосування: стабільна робота понад 5 років без серйозних електричних збоїв; періодичність обслуговування зменшено на 30% порівняно зі старим обладнанням; відсутність аварій з електробезпекою, підвищення ефективності видобутку.

Кейс 2: Проект модернізації міської підстанції

1. Передумови проекту: Муніципальна підстанція потребувала модернізації застарілої системи розподілу електроенергії, вимагаючи підвищена потужність електропостачання та надійність для задоволення потреб мешканців та підприємств в електроенергії.
2. Рішення: використовувався розподільний пристрій Usune GGD з номінальним струмом 3150 А, який інтегрував інтелектуальний моніторинг і функції захисту.
3. Ефект застосування: потужність розподілу електроенергії збільшена на 40%, задовольняючи пікову потребу в електроенергії; час реакції на несправність зменшується на 60%, зменшується тривалість відключення електроенергії; відповідає стандартам державної електромережі, досягаючи відмінних результатів прийняття.

Технічні характеристики

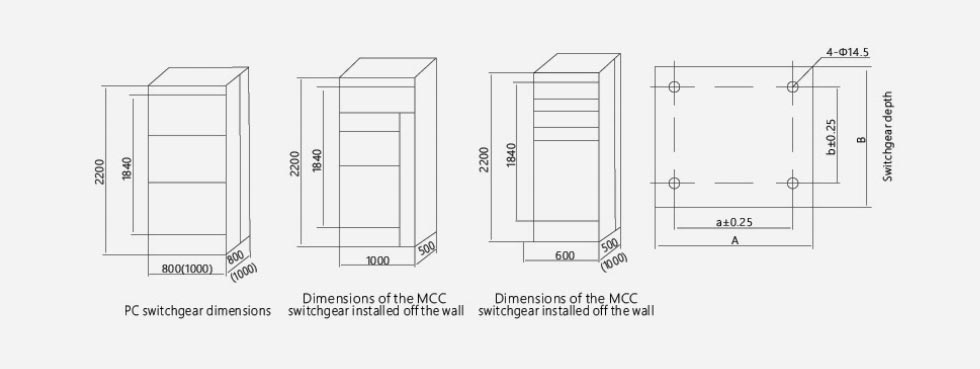

Зовнішні розміри продукту

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

FAQ

Q1: Який рівень захисту шафи розподільчого пристрою низької напруги Usune GGD фіксованого типу та як він адаптований до різних середовищ?

Відповідь: стандартний рівень захисту становить IP30, можна налаштувати до IP54. Вищий рівень захисту (наприклад, IP54) – це пил і вологостійкий, підходить для шахт, фабрик і вологих середовищ; для корозійних середовищ, Антикорозійні покриття та спеціальні матеріали доступні для задоволення індивідуальних потреб.

Q2: Який термін служби виробу та яке планове обслуговування потрібно?

A: Нормальний термін служби становить 15-20 років. Поточне технічне обслуговування включає: щоквартальне очищення від пилу, перевірку кріплення і робочий стан компонентів; щорічне комплексне тестування опору ізоляції та функції захисту калібрування. Правильний догляд може продовжити термін служби та забезпечити стабільну роботу.

Q3: Чи може Usune надати індивідуальні рішення для спеціальної напруги/струму або структур?

A: Так. Як професійний виробник, ми пропонуємо повні послуги з налаштування: налаштування номінальної напруги (220 В/400 В) і струм (до 3150А), модифікуючи розміри, компонування компонентів і функції; працюватиме наша команда інженерів тісно разом для розробки індивідуальних рішень, які відповідають стандартам IEC/GB.
