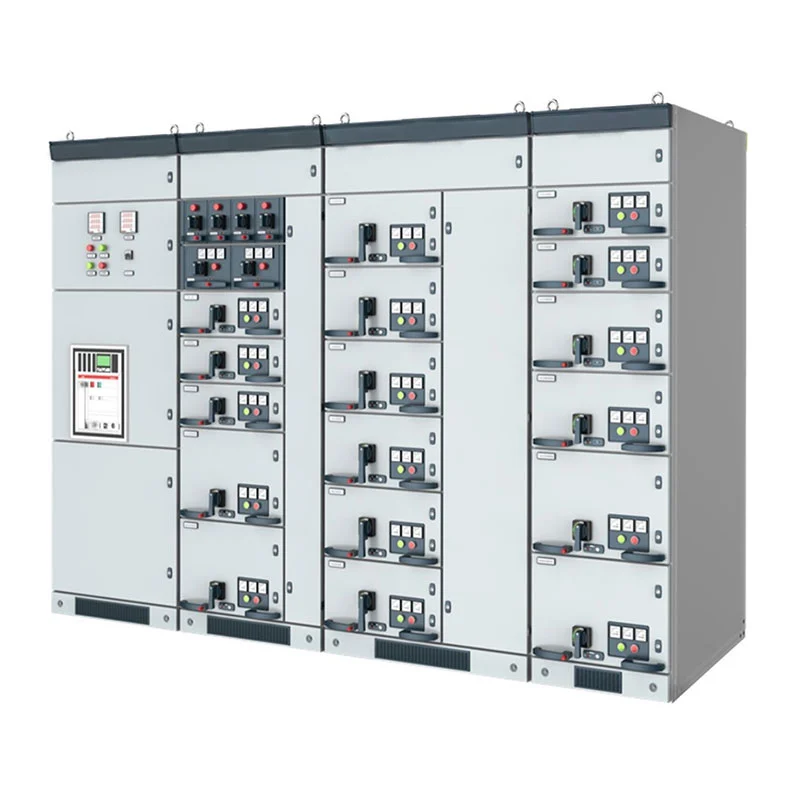

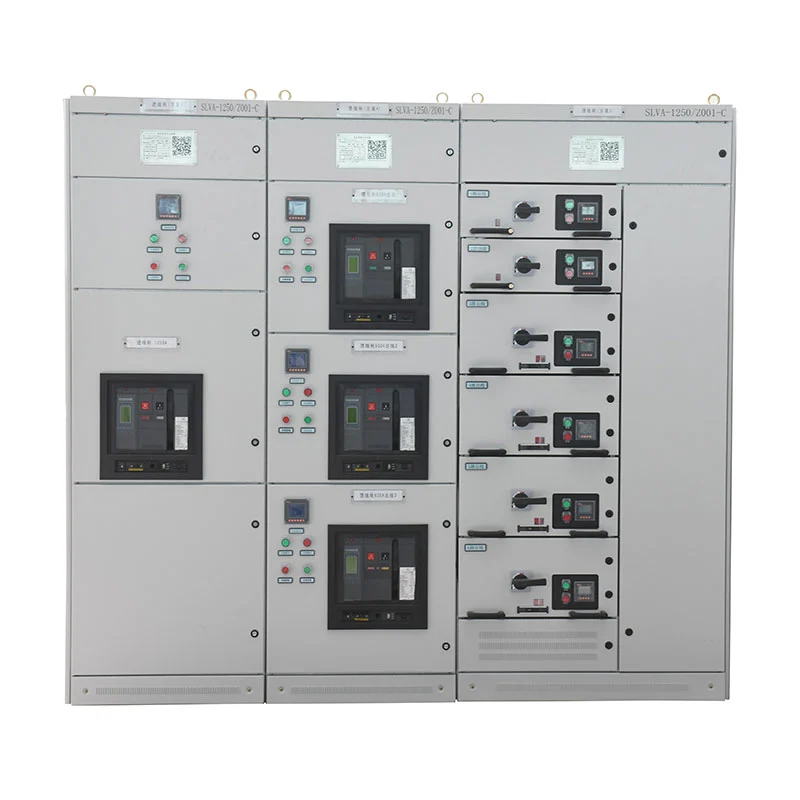

Шафа розподільного пристрою низьковольтного висувного типу

Розроблений для систем змінного струму 50–60 Гц з номінальною робочою напругою до 660 В, шафа розподільного пристрою низьковольтного висувного типу може бути налаштований для розподілу електроенергії, керування двигуном і компенсації коефіцієнта потужності. Він підходить для промислові підприємства, енергетичні об’єкти, нафтохімічні проекти, транспортна інфраструктура, комерційні будівлі, та інші низьковольтні електричні системи.

Чому дизайн висувних ящиків важливий

У звичайній стаціонарній розподільній шафі електричні схеми відносно залежать від загальної шафи аранжування. Коли об’єкт містить багато незалежних навантажень, це може покращити управління схемою та майбутнє модифікація більш складна.

Конфігурація висувного типу розділяє електричні функції на окремі блоки. Кожен ящик може відповідати a певний пристрій живлення, двигун або електричне навантаження, що дозволяє організувати загальну шафу відповідно до фактичних умов структура розподілу.

Для фабрик і великих об’єктів це означає, що розподільні пристрої можна планувати відповідно до електричного навантаження, а не просто навколо фізичних розмірів шафи.

Посхемне управління

Структура висувного ящика дозволяє призначати різні схеми для окремих функціональних блоків.

Наприклад, виробниче приміщення може мати незалежні схеми для конвеєрних двигунів, насосів, вентиляторів, допоміжних обладнання, освітлення та загальний розподіл електроенергії. Ці схеми можуть бути організовані відповідно до їх індивідуальності електричні вимоги.

Ця структура допомагає операторам визначити взаємозв’язок між кожним контуром і підключеним до нього обладнанням особливо цінний у великих електричних приміщеннях, що містять численні вихідні фідери.

Різні вантажі, різні ящики

Не кожне електричне навантаження має однакові вимоги до потужності. Невеликий допоміжний двигун і потужний виробничий двигун можуть знадобитися інші пристрої комутації та захисту.

Таким чином, шафа розподільчого пристрою низьковольтного висувного типу може використовувати великі та малі ящики для різних схем вимоги. Конфігурація шухляди може бути визначена відповідно до потужності двигуна, ємності пристрою подачі та кількості схем в рамках проекту.

Це надає інженерам-електрикам більшу свободу під час підготовки макета шафи.

Організація ланцюга двигуна

На промислових об’єктах керування двигуном може становити значну частку низьковольтної електрики система.

Конфігурація MCC складається з великого та малого ящиків, причому головний комутаційний пристрій кожного контуру використовує a автоматичний вимикач у литому корпусі з високою відключаючою здатністю або поворотний вимикач навантаження із запобіжником.

Таке розташування можна застосувати до контурів, що обслуговують насоси, компресори, вентилятори, конвеєри, виробниче обладнання та інше обладнання з моторним приводом.

Розділення цих ланцюгів двигуна на спеціальні функціональні блоки також допомагає спростити електричні відносини між окремими двигунами та їхніми відповідними фідерами.

Схема розподілу електроенергії

Шафа центру розподілу електроенергії використовується там, де вхідну електроенергію потрібно розподілити між кількома низхідні ланцюги.

Конфігурація ПК може включати автоматичні вимикачі серії Emax, MT, 3WN, AH і ME, залежно від затвердженого електричний дизайн.

При виборі слід враховувати номінальний струм, потужність короткого замикання, характеристики фідера, координацію захисту, і вимоги до підключеного обладнання.

Управління реактивною потужністю

Промислові системи з потужними двигунами можуть генерувати значний попит на реактивну потужність. Для таких установок коефіцієнт потужності компенсація може бути частиною низьковольтної електричної конструкції.

Шафа компенсації може бути налаштована на ручну, автоматичну або дистанційну компенсацію коефіцієнта потужності.

Його конфігурація може бути визначена відповідно до характеристик навантаження замовника та управління електрикою вимоги, а не використовувати однакову схему компенсації для кожного проекту.

Де це підходить

Обладнання можна адаптувати до електричних систем з різною структурою навантаження.

Виробничі потужності

Заводи з декількома виробничими лініями можуть використовувати окремі ящики для двигунів, допоміжного обладнання та загального силові ланцюги.

Нафтохімічні заводи

Насоси, компресори, вентилятори та інше технологічне обладнання можуть бути організовані через спеціальні схеми керування двигуном.

Сталь і металургія

Великі виробничі потужності можуть використовувати централізований низьковольтний розподіл для декількох потужних обладнання та двигуна годівниці.

Транспортна інфраструктура

Залізничні споруди, термінали та допоміжна інфраструктура можуть використовувати шафу для розподілу електроенергії обладнання та допоміжні електричні системи.

Висотні будинки

Комерційні та житлові будинки можуть організовувати кілька низьковольтних фідерів в рамках централізованого розподілу система.

Об'єкти енергетики

Електростанції та енергетичні проекти можуть налаштовувати функції розподілу, керування двигуном і компенсації відповідно до їх допоміжні електричні навантаження.

Технічні дані

Робоче середовище

У стандартному робочому середовищі має бути середня температура навколишнього середовища від -5°C до +40°C температура протягом 24 годин не вище +35°C.

При максимальній температурі навколишнього середовища +40°C відносна вологість не повинна перевищувати 50%. Більш висока вологість може бути прийнятною при нижчих температурах, наприклад до 90% при +20°C. Слід враховувати коливання температури через утворення конденсату може виникнути.

Стандартна висота ≤2000м.

При транспортуванні та зберіганні обладнання витримує температуру від -25°C до +55°C, з короткочасним. експозиція до +70°C протягом не більше 24 годин.

Спеціальні програми, включаючи морські нафтові бурові платформи та атомні електростанції, вимагають окремої технічної бази оцінка та домовленість між виробником і кінцевим споживачем.

Довідка про проект

Проект запуску ракети Cas-space

Проект Cas-space Rocket Launch Project є інженерним зразком для електрообладнання Usune.

Інфраструктура запуску ракет містить різні допоміжні електричні навантаження, включаючи системи обладнання, допоміжні засоби об'єкти та інфраструктурні послуги. Такі об'єкти потребують чіткої схемної організації та надійності електричний розподіл для підтримки різних робочих зон.

Обладнання Usune було застосовано як частина електричної системи проекту, надаючи практичний досвід постачання розподільні пристрої для спеціалізованої інфраструктури.

Проект також демонструє важливість адаптації конфігурації шафи до фактичної електричної архітектури об'єкта, а не покладатися на уніфіковане розташування.

Якість і відповідність

Система виробництва та управління Usune підтримується стандартами ISO 9001, ISO 14001 та ISO 45001.

Обладнання виготовлено відповідно до чинних вимог IEC і GB, включаючи GB 7251.1, JB/T 9961 і відповідні міжнародні вимоги до низьковольтних розподільних пристроїв і пристроїв керування.

Перед відправкою готова шафа проходить заводську перевірку та планові випробування. Відповідні протоколи випробувань та можлива подача технічної документації згідно вимог проекту.

Конфігурація перед покупкою

Для груп із закупівель найважливішим кроком є ​​підтвердження електричної конфігурації перед виготовленням.

Розподільну шафу низьковольтного типу ящика слід вибирати відповідно до фактичного списку навантажень, а не лише номінальна напруга шафи.

Usune рекомендує підтвердити:

Надання цих деталей на етапі котирування дозволяє Усуне підготувати конфігурацію, яка краще відповідає фактична електрична система клієнта.

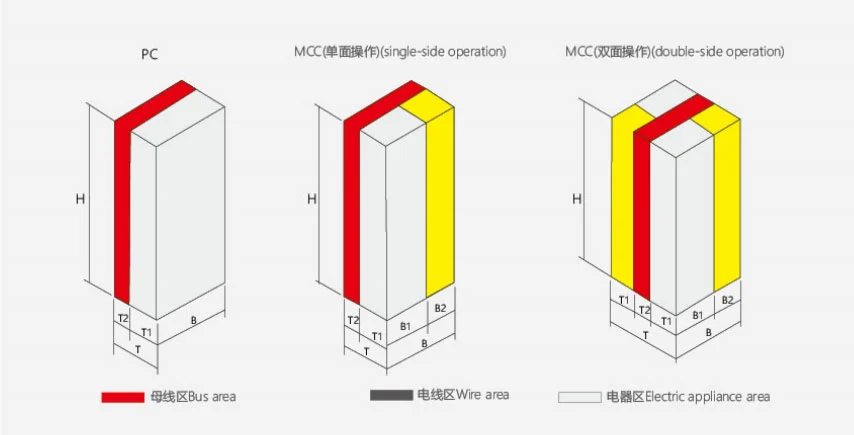

Зовнішні розміри продукту

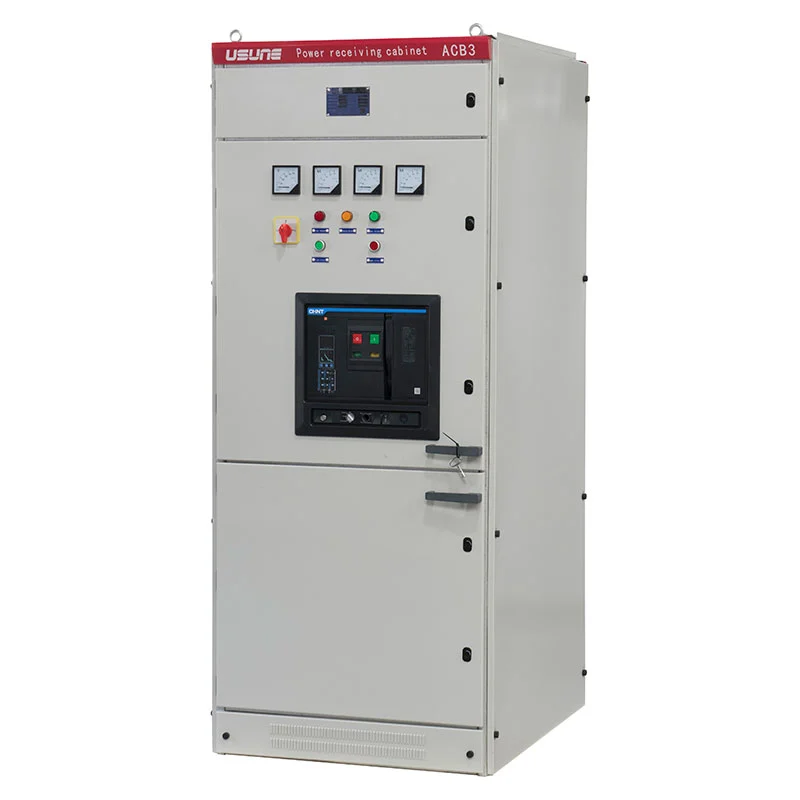

Шафа центру розподілу електроенергії (ПК).

B Шафа центру керування двигуном (MCC).

Заводське виробництво

Шафа збирається на заводі з використанням стандартизованих конструкцій шафи та функціональних компонентів.

Виробничий процес охоплює перевірку компонентів, збірку конструкції, установку ящиків, електропроводку, перевірка функціональності блоку та планове тестування.

Цей заводський процес складання дозволяє перевірити остаточну конфігурацію шафи на відповідність затвердженій технічні вимоги перед відправкою.

FAQ

Яку напругу може витримати шафа?

Обладнання призначене для систем змінного струму з номінальною робочою напругою 660 В і нижче.

Навіщо використовувати конфігурацію висувного типу?

Розташування ящиків дозволяє організовувати окремі електричні схеми як окремі функціональні блоки, які можуть полегшити управління та налаштування великими розподільними системами.

Чи можна поєднувати великі та маленькі ящики?

так Конфігурація MCC може використовувати як великі, так і малі ящики відповідно до потужності двигуна та вимог до схеми.

Яке обладнання можна встановити в шафу ПК?

Конфігурація ПК може використовувати автоматичні вимикачі серій Emax, MT, 3WN, AH, ME згідно затвердженого проекту дизайн.

Чи підходить він для керування двигуном?

так Секція MCC спеціально розроблена для кількох ланцюгів двигуна та може бути налаштована з різними ящиками розміри.

Чи підтримує він компенсацію коефіцієнта потужності?

так Функції ручної, автоматичної та дистанційної компенсації можна налаштувати відповідно до вимог проекту.

Які сертифікати має Usune?

Usune працює відповідно до систем менеджменту ISO 9001, ISO 14001 та ISO 45001. Продукція виготовляється згідно застосовні стандарти IEC і GB із сертифікацією CE для відповідних конфігурацій.

Чи може Усуне налаштувати шафу?

так Кількість ящиків, схема розташування, вибір вимикача, конфігурація MCC і функції компенсації можуть бути визначається відповідно до електричних вимог замовника.

Яку інформацію необхідно надати для пропозиції?

Найкорисніша інформація включає напругу системи, вхідний струм, кількість фідерів, кількість двигунів і номінальні характеристики, рівень короткого замикання, вимоги до компенсації, середовище встановлення та електрична однолінійна схема.

Підтримка проекту Usune

Usune надає низьковольтні розподільні пристрої для електричних систем, де необхідно організувати кілька ланцюгів живлення в рамках централізованого кабінету.

Для клієнтів, які купують шафу розподільчого пристрою низьковольтного висувного типу, Usune може оцінити електричне навантаження структуру, вибрати відповідні конфігурації висувних ящиків, узгодити вибір компонентів, завершити заводське складання та тестування та надання технічної документації для здачі проекту.
