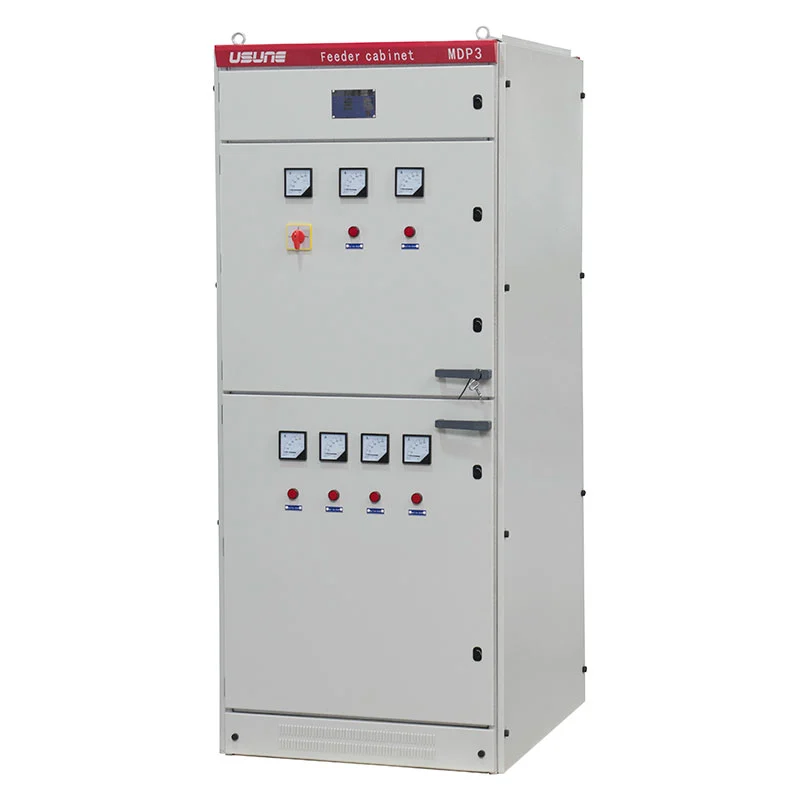

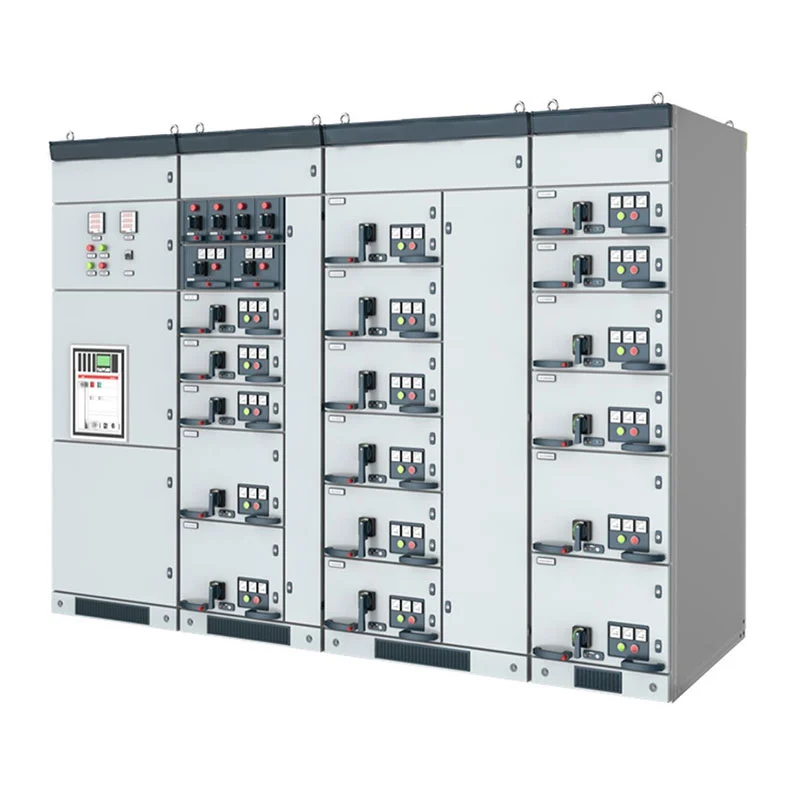

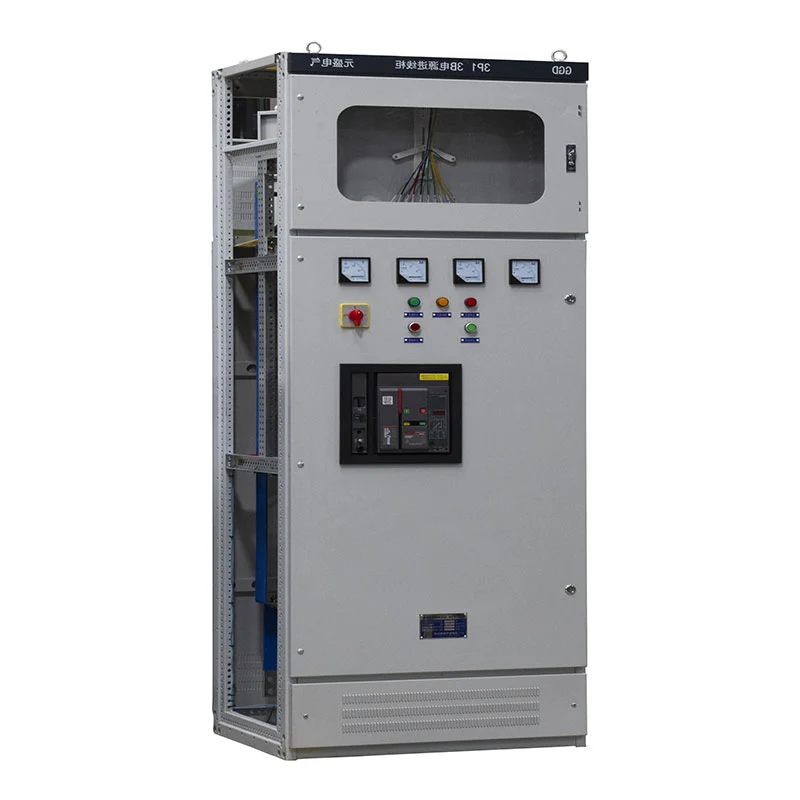

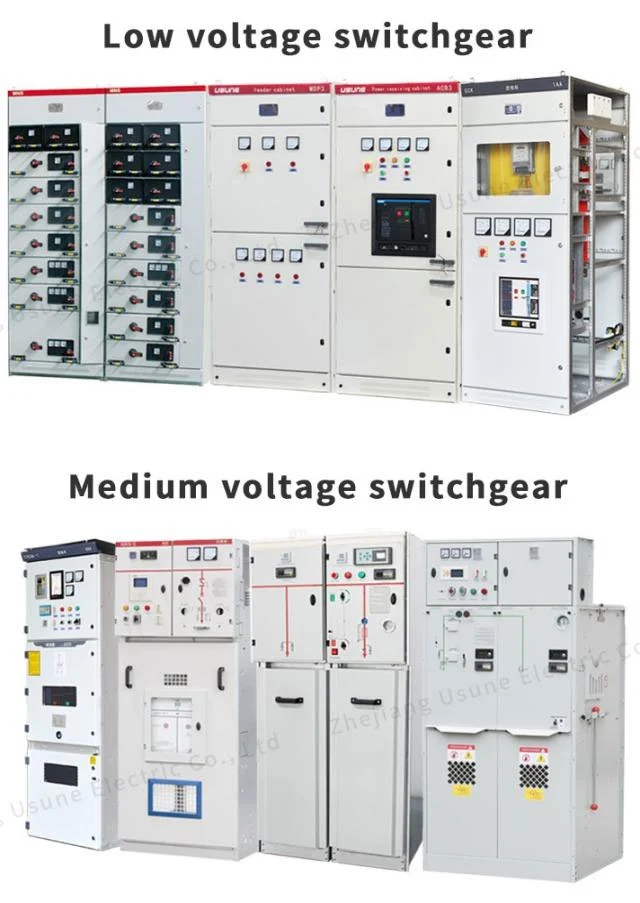

Панель розподілу електроенергії низької напруги GGD розроблена для внутрішнього розподілу електроенергії з номінальною частотою 50 Гц і номінальною робочою напругою до 380/400 В. Конструкція шафи, мідні шини, схеми керування та захисту компоненти можуть бути налаштовані відповідно до вимог проекту. Рішення підходить для електростанцій, підстанцій, заводи, гірничодобувні підприємства, комерційні будівлі та інші об’єкти розподілу електроенергії.
Низьковольтний розподільний щит GGD розроблений як централізований низьковольтний розподільний блок. Це може отримувати електричну енергію від передньої системи та розподіляти її по численним вихідним ланцюгам для обладнання, освітлення, двигуни та інші навантаження.
Шафа може бути організована як вхідна шафа, вихідна розподільна шафа, шафа конденсаторної компенсації або інші конфігурації згідно електричної однолінійної схеми. Це полегшує інтеграцію в систему різні промислові та комерційні мережі розподілу.
Внутрішнє розташування розділяє основні електричні компоненти та проводку керування відповідно до проекту. Універсальні автоматичні вимикачі, автоматичні вимикачі в литому корпусі, мініатюрні автоматичні вимикачі, контактори, реле, лічильники та інші компоненти можна вибрати відповідно до необхідних функцій схеми.
Для проектів, які потребують індивідуальних марок компонентів або специфікацій, Usune може координувати вибір компонентів з покупцем перед виробництвом.
Каркас шафи і перегородки виготовлені з холоднокатаного сталевого листа. Еталонна товщина пластини становить ≥2 мм, з готовими краями, обробленими для зменшення гострих країв під час експлуатації та обслуговування.
Конструкція шафи розроблена таким чином, щоб забезпечити достатню механічну міцність для нормальної роботи, одночасно дозволяючи доступ для перевірки, проводки та заміни компонентів. Передні та задні двері розташовані практично експлуатація та обслуговування.
Електролітична мідь використовується для головних і відгалужувальних шин. Ізоляційні та термоусадочні захисні матеріали можуть застосовувати до системи шин для підтримки необхідних діелектричних характеристик.
Ідентифікація фаз передбачена для розташування шин, а з’єднання шин обробляються відповідно до необхідний спосіб електричного підключення. За потреби між вхідний шинний міст і головний вимикач.
Спеціальна мідна шина PE розташована вздовж напрямку монтажу шафи. Компоненти, які потребують заземлення, можуть бути підключений через систему PE, з клемами заземлення, передбаченими для підключення до зовнішньої мережі заземлення.
Кабельний відсік також може зарезервувати достатній простір для кабельних головок і відповідної установки трансформатора струму згідно креслення проекту.
Вхідні шафи можуть бути оснащені універсальними автоматичними вимикачами та відповідними функціями захисту. The конфігурація, що поставляється, може включати електричні автоматичні вимикачі із захистом від зниження напруги та функції затримки часу відповідно до електричної конструкції.
Конфігурація захисту та контролю визначається вимогами проекту, а не обмежується одним фіксована комбінація компонентів.
Вихідні контури можуть бути організовані для різних навантажень і вимог розподілу. Автоматичні вимикачі, контактори, теплові реле та клемні колодки можна вибрати відповідно до номінального струму та вимог до контролю кожного годівниця.
Компонування корпусу забезпечує чітку ідентифікацію ланцюга з номерами пристроїв і ярликами проводки, розміщеними для полегшення огляд і обслуговування.
Для застосування двигунів у шафу можна інтегрувати схеми керування двигуном із відповідним перемиканням і захистом компоненти. Для допомоги на панелі шафи можна розташувати світлові індикатори запуску/зупинки та ідентифікацію ланцюга оператори швидко ідентифікують окремі схеми двигуна.
Вторинні ланцюги керування підключаються відповідно до затверджених електричних креслень. Гнучкі провідники є розташовані в організованих пучках з відповідною ізоляцією та рукавами, які використовуються там, де проводка проходить через рухомі або механічно відкриті ділянки.
Еталонний переріз включає 1,5 мм² для ланцюгів керування та напруги змінного струму та 2,5 мм² для ланцюгів змінного струму, з урахуванням остаточного електричного проекту.
У клемних блоках використовуються вогнестійкі компоненти, а провідники ідентифікуються відповідно до нумерації ланцюга або напрямок провідника, показаний на кресленнях. Уникайте внутрішніх етикеток, написаних від руки; номери ланцюгів та обладнання ідентифікація надрукована або гаряче штампована для більш чіткого довгострокового обслуговування.
Панель розподілу електроенергії низької напруги GGD сконструйована відповідно до таких контрольних параметрів:
| Пункт | Специфікація |
| Тип продукту | Панель розподілу електроенергії низької напруги GGD |
| Номінальна напруга | 0,4 кВ |
| Номінальна частота | 50 Гц |
| Номінальний струм | До 3150А |
| Ступінь захисту | IP23 |
| монтаж | закритий |
| Рівень забруднення | Рівень 3 |
| Висота | ≤1000м |
| Температура навколишнього середовища | від -10°C до +40°C |
| Середня добова відносна вологість | ≤95% |
| Середньомісячна відносна вологість | ≤90% |
| Сейсмічна інтенсивність | До 8 балів |
Остаточні електричні параметри, розміри шафи та вибір компонентів визначаються відповідно до затвердженого технічний малюнок і вимоги до проекту.
| Модель | Номінальна напруга (В) | Номінальний струм (A) | Номінальний струм відключення короткого замикання (KA) | Номінальний короткочасний струм (1с) (кА) | Номінальний піковий струм (кА) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600 (630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500 (1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

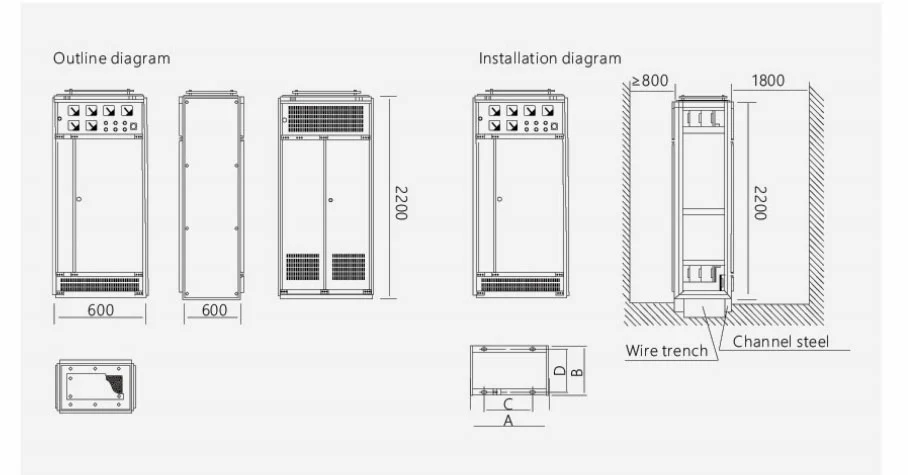

| Код товару | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
На фабриках, в майстернях і шахтах низьковольтний розподільний щит GGD може служити центральним пункт розподілу виробничого обладнання, двигунів, освітлення та допоміжних систем.
Шафа може бути налаштована для розподільних мереж комерційних і багатоповерхових будинків з кількома вихідними схеми потребують централізованого захисту, вимірювання та контролю.
Електростанції та підстанції можуть використовувати обладнання для низьковольтного допоміжного розподілу електроенергії та низхідного потоку електричні системи, внутрішня конфігурація яких адаптована до однолінійної схеми проекту.
Обладнання призначене для внутрішньої установки. Нормальна робоча температура становить від -10°C до +40°C, з ан висота до 1000 м.
Навколишнє середовище має бути вільним від сильної вібрації, ударів і корозії. Коли спец існують екологічні вимоги, технічні умови можуть бути обговорені між Усуне та покупцем раніше виробництва.
При установці нахил обладнання до вертикальної площини не повинен перевищувати 5°. Правильний монтаж допомагає підтримувати вирівнювання шафи, роботу дверей і надійність електричного підключення.
Конструкція та виробництво низьковольтної розподільної панелі GGD відповідають застосовним низьковольтним розподільним пристроям вимоги, включаючи відповідні стандарти GB та IEC. Обладнання, що поставляється, може бути виготовлено відповідно до останні чинні специфікації проекту та затверджена технічна документація.
Основні довідкові стандарти включають GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 та інші відповідні електричні стандарти, визначені проектом.
Виробництво та діяльність Usune з управління якістю підтримуються системами ISO 9001, ISO 14001 та ISO 45001. Електричні вироби також можуть постачатися з сертифікатом CE разом з відповідною документацією про випробування до конфігурації продукту.
| Елемент порівняння | Панель розподілу електроенергії низької напруги GGD | Висувні розподільні пристрої | Розподільна шафа фіксованого типу |
| Основне призначення | Низьковольтний розподіл, контроль і захист | Часте перемикання ланцюгів і обслуговування | Основний розподіл потужності |
| Типова напруга | 0,4 кВ | Низька/середня напруга в залежності від конфігурації | Низька напруга |
| Структура кабінету | Стаціонарна модульна шафа | Висувна структура ящика/візка | Стаціонарна установка |
| Доступ до ланцюга | Обслуговування передньої та задньої частини в залежності від конструкції | Швидке виведення функціональних вузлів | Звичайний доступ для обслуговування |
| Гнучкість конфігурації | Високий | Дуже високий | Помірний |
| Система шин | Мідні магістральні та відгалужувальні шини | Компонування збірних шин із відсіками | Мідні або алюмінієві шини |
| Відповідні навантаження | Живильники, двигуни, освітлення, допоміжні системи | Кілька фідерів і схем керування двигуном | Загальний розподіл навантажень |
| Підхід до технічного обслуговування | Перевірка та заміна компонентів | Виведення функціонального блоку на обслуговування | Обслуговування на рівні компонентів |
| Налаштування проекту | Однолінійна діаграма та налаштування на основі компонентів | Налаштування конфігурації ящика | Налаштування базової конфігурації |
| Типові застосування | Заводи, підстанції, електростанції, будівлі | Промисловий розподіл і управління двигуном | Комерційна та універсальна дистрибуція |
Низьковольтна розподільна панель GGD особливо підходить, коли проект потребує надійної централізованої системи розподільна шафа з чіткою внутрішньою структурою, системою мідних шин і гнучким вибором вхідних, вихідні та керуючі схеми.
Для проектів, де головною вимогою є швидка заміна окремих функціональних блоків, знімний конфігурація може бути більш доцільною. Для простіших розподільних мереж із меншою кількістю змін ланцюга — фіксованого типу Кабінет може забезпечити більш просте рішення.
Usune може вибрати структуру шафи, автоматичні вимикачі, розташування шин, компоненти керування та внутрішню проводку згідно однолінійної схеми проекту та технічних вимог.
Низьковольтна розподільна панель GGD була використана для проекту запуску ракети Cas-space, демонструючи його застосування в проектному середовищі, де структурований розподіл низької напруги та електрика важлива надійність обладнання.
Zhejiang Usune Electric Co., Ltd. має більш ніж 14-річний досвід у сфері електрообладнання, підтримується досвідчена команда дослідників і розробників, здатна розробляти конфігурації відповідно до вимог конкретного проекту.
Від електричних компонентів і виготовлення корпусу до внутрішньої проводки та остаточної перевірки Usune застосовує контрольований процедури перевірки виробництва та якості. Стандартний термін виготовлення становить приблизно 15-20 днів, залежно по комплектації та кількості замовлення.
Для проектів, які вимагають спеціальних автоматичних вимикачів, компонентів керування, розмірів шафи, розташування шин або конфігурації електропроводки, Usune може розробити обладнання на основі однолінійної схеми покупця та технічної технічні характеристики.
Стандартна опорна номінальна напруга становить 0,4 кВ з номінальною частотою 50 Гц. Кінцеві параметри залежать від проекту дизайн.
Конфігурація, що поставляється, може досягати 3150 А залежно від вибраного автоматичного вимикача, збірної шини та загальної електрики дизайн.
так Розміри шафи, електричні компоненти, вхідні та вихідні ланцюги, функції керування, збірні шини аранжування та інші деталі можна налаштувати відповідно до затверджених креслень.
Конфігурація може включати універсальні автоматичні вимикачі, автоматичні вимикачі в литому корпусі, мініатюрні автоматичні вимикачі, контактори, термореле, лічильники та інші комплектуючі згідно вимог проекту.
Нормальний термін виготовлення становить приблизно 15-20 днів, залежно від кількості та технічної комплектації.
так Usune може забезпечити OEM-налаштування та налаштування на основі проекту, включаючи визначені конфігурації компонентів і клієнта вимоги.
Компоненти та зібрані шафи перевіряються під час виробництва, після чого проводиться планова перевірка та тестування відвантаження. Відповідно до вимог проекту може бути надано відповідну випробувальну документацію.
