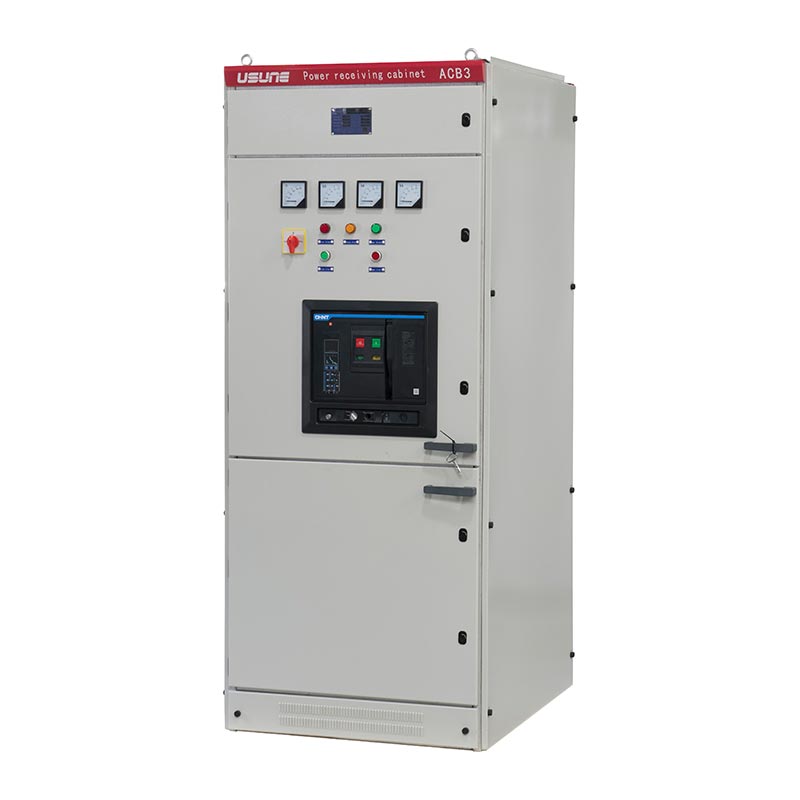

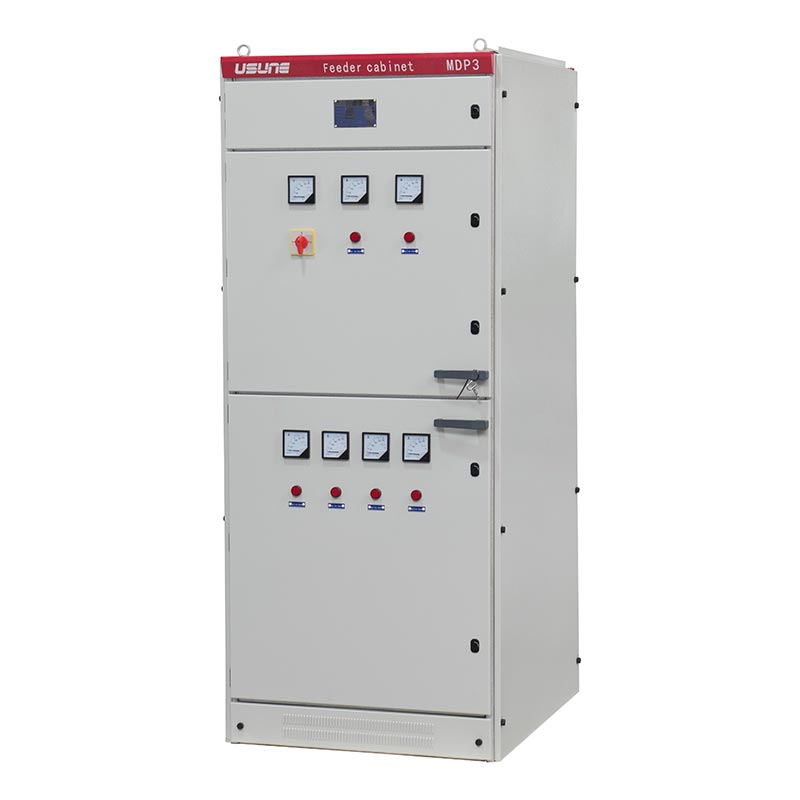

Розподільний пристрій низької напруги Usune GGD - це фіксований розподільний пристрій, який в основному використовується для прийому, розподілу та керування в системах низької напруги. Оптимізований для застосування всередині приміщень, він підходить для електростанцій, підстанцій, промислових і гірничодобувних підприємств і висотних будинків і може витримувати навантаження до 3150А.
- Номінальна напруга: 0,4 кВ (380 В)
- Номінальна частота: 50 Гц
- Рейтинг захистуСтупінь захистуСтупінь захисту: IP23
- Стандарти: IEC 439, GB 7251, GB/T 14048.2
- Сертифікати: Сертифікація системи менеджменту ISO 9001
Розподільні пристрої низької напруги
Розподільні пристрої середньої напруги
1. Каркас шафи: виготовлений із холоднокатаної сталевої пластини товщиною ≥2 мм, колір сірий електричний RAL7032,
володіє високою механічною міцністю.
2. Ступінь захисту: ступінь захисту IP23, ефективно запобігає проникненню твердих сторонніх предметів і
бризки води.
3. Блокувальний пристрій: низьковольтний комутаційний пристрій GGD містить механічне та електричне блокування
механізм, що ефективно запобігає неправильній роботі та забезпечує безпеку експлуатації.
4. Основні компоненти: оснащені високоякісними автоматичними вимикачами, світлодіодними індикаторами захисту від перешкод і точністю
прилади стрілочного типу.
1. Висока відключаюча здатність: відключаюча здатність до 50 кА, що забезпечує стабільну роботу обладнання при несправності
умови.
2. Відмінна стабільність: демонструє чудову динамічну та термічну стабільність, підходить для важких промислових умов
програми.
3. Гнучка конфігурація: Модульна конструкція дозволяє налаштовувати конфігурацію на основі потужності, освітлення та двигуна
вимоги до контролю.
4. Зручне обслуговування: компоненти логічно розташовані, чітко позначені, а дверцята шафи міцні,
полегшення щоденного огляду та обслуговування.
5. Сильна адаптованість до навколишнього середовища: діапазон робочих температур від -10 ℃ до +40 ℃, підходить для середовищ із
висоти ≤1000м.
| Назва параметра | Специфічні параметри |
| Модель | Серія GGD |
| Номінальна напруга | 0,4 кВ (380 В) |
| Номінальний струм | Макс. 3150A |
| Частота | 50 Гц |
| Рівень захисту | IP23 |
| матеріал | Холоднокатана сталь (≥2 мм) |
| Колір | RAL7032 (сірий електрик) |
| Застосовні стандарти | IEC 439, GB 7251, GB/T 14048.2 |
| Висота | ≤1000м |
| Діапазон температур | -10℃ ~ +40℃ |
| Вологість | Щоденний середній ≤95% |
| Рівень забруднення | Рівень 3 |
| Сейсмічна інтенсивність | ≤магнітуда 8 |
| Пункт | одиниця | Параметр | |
| Номінальна напруга | кВ | 24 | |
| Номінальна частота | Гц | 50 | |
| Номінальний струм автоматичного вимикача | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Номінальний струм розподільної шафи | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Номінальний динамічний струм (4с) | кА | 16, 20, 25, 31,5, 40, 50 | |
| Номінальний постійний струм (піковий) | кА | 40, 50, 63, 80, 100, 125 | |
| Номінальний струм відключення короткого замикання | кА | 16, 20, 25, 31,5, 40, 50 | |
| Номінальний струм короткого замикання | кА | 40, 50, 63, 80, 100, 125 | |
| Витримує напругу 1 хв | Полюс-полюс, полюс-земля | кВ | 65 |
| Через ізолюючу відстань | кВ | 79 | |
| Витримувана напруга грозового імпульсу (пікова) | Полюс-полюс, полюс-земля | кВ | 125 |
| Через ізолюючу відстань | кВ | 145 | |
| Рівень захисту | IP4X для корпусу, IP2X для ізоляції та відкритої кімнати вимикача | ||
| Примітка: ємність ТТ при короткому замиканні слід розглядати окремо. | |||
1. Назва проекту: Модернізація системи розподілу електроенергії для вугільної шахти
2. Клієнт: велика вугільна група в Шаньсі, Китай
3. Проблеми проекту: суворе підземне середовище з високим рівнем пилу та вібрації, що вимагає стабільного та надійне електропостачання конвеєрів, насосів, вентиляційного обладнання.
4. Рішення: розгортання 18 низьковольтних розподільних пристроїв Usune GGD для основного розподілу електроенергії та зонального електропостачання розподіл.
5. Результати проекту:
- Надійність: стабільна робота протягом 24 місяців поспіль без будь-яких незапланованих простоїв.
- Безпека: ступінь захисту IP23 і надійні пристрої блокування повністю виключають нещасні випадки, пов’язані з електробезпекою.
- Підвищення ефективності: стабільне електропостачання знижує частоту відмов обладнання на 65%.
- Оптимізація технічного обслуговування: дизайн компонентів з легким доступом скорочує час технічного обслуговування на 50%.

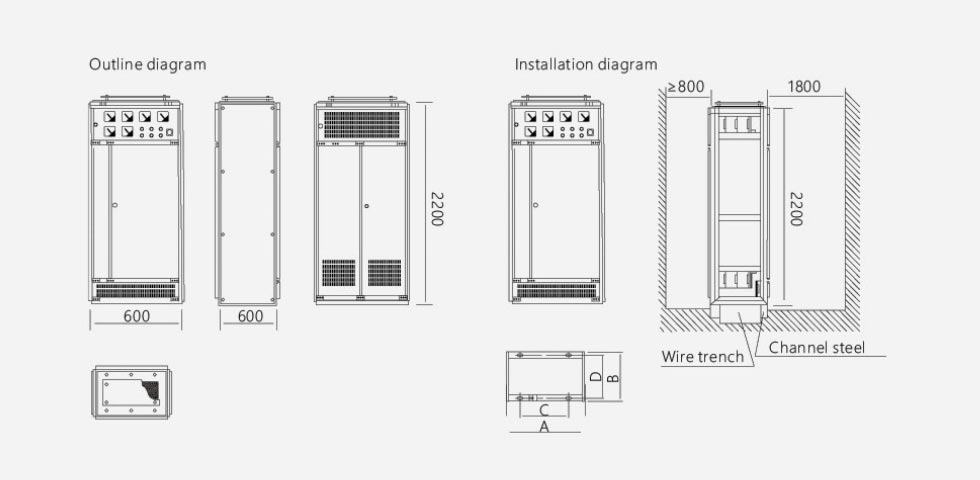

| Код товару | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
A: Стандартний дизайн підходить для висот ≤1000 м. Можуть бути версії, придатні для висот до 2000 м налаштований після підтвердження виробника.
A: Цей продукт призначений для використання всередині приміщень (підходить для середовища 3 рівня забруднення). Для зовнішнього або високого корозійних застосувань, зв’яжіться з Usune для індивідуальних покриттів або покращених показників захисту.
В: Продукт відповідає стандартам IEC 439, GB 7251, GB/T 14048.2 і стандартам системи управління ISO. У разі конфліктуючих стандартів, вищий стандарт матиме пріоритет.
Підсумовуючи, низьковольтний комутаційний пристрій Usune GGD — це високопродуктивний, високонадійний розподільник електроенергії рішення. Як провідний виробник і постачальник у Китаї, Usune інтегрує передові концепції дизайну, суворі контроль якості та великий досвід у галузі, використовуючи сучасні виробничі потужності для забезпечення безпечних, ефективні та довговічні продукти та послуги з розподілу електроенергії для різних сценаріїв у всьому світі, включаючи електроенергію заводи, промислові об’єкти та господарські будівлі.
