Низьковольтна висувна панель розподільного пристрою

Висувна панель розподільного пристрою низької напруги особливо підходить для проектів, де є декілька типів електрики навантаженням необхідно керувати з однієї централізованої низьковольтної системи розподілу. Замість використання єдиного фіксованого Розташування, шафа може бути налаштована з блоками розподілу електроенергії, блоками керування двигуном і коефіцієнтом потужності функції компенсації згідно електричної схеми замовника.

Конфігурація системи

Велика низьковольтна електрична система зазвичай містить різні типи навантажень. Виробниче обладнання, мотори, освітлення, допоміжне обладнання та реактивні навантаження можуть потребувати різних заходів захисту та керування.

Таким чином, модульний розподільний пристрій Usune можна налаштувати відповідно до функції кожного контуру. Типова система може включати центр розподілу електроенергії (PC) для вхідного та вихідного живлення, центр керування двигуном (MCC) для двигуна фідерів і компенсаційної шафи для управління реактивною потужністю.

Ця конфігурація дозволяє інженерам-електрикам розробити розподільний щит навколо фактичної структури навантаження a проект.

Розподіл електроенергії

Шафа ПК призначена для приймально-розподільчої сторони низьковольтної системи.

Залежно від необхідних електричних параметрів шафа може вмістити схеми серії Emax, MT, 3WN, AH, ME вимикачі та інші сумісні компоненти відповідно до затвердженого проекту.

Секція розподілу може використовуватися для постачання виробничих ліній, трансформаторів, допоміжного обладнання, будівельні системи та інші електричні навантаження.

Для проектів з декількома фідерами кожну схему можна розташувати відповідно до її номінального струму та захисту вимоги, що полегшує організацію загальної мережі розподілу.

Контроль двигуна

Навантаження двигуна часто є одним із найбільших компонентів промислових електричних систем. Насоси, вентилятори, компресори, конвеєри, верстати та виробниче обладнання можуть вимагати спеціальних схем двигуна.

У конфігурації MCC використовуються великі та малі висувні шухляди для задоволення різних вимог до механізму подачі двигуна. Головний комутаційний пристрій для кожного кола може використовувати автоматичний вимикач у литому корпусі з високою відключаючою здатністю або обертове навантаження вимикач із запобіжником.

Таке розташування дозволяє згрупувати схеми двигунів окремо від загальних схем розподілу електроенергії ведення централізованого управління електросистемою.

Контроль коефіцієнта потужності

Промислові об’єкти з великою кількістю двигунів та індуктивними навантаженнями можуть потребувати компенсації реактивної потужності.

Usune може налаштувати розділ компенсації за допомогою функцій ручної, автоматичної або дистанційної компенсації коефіцієнта потужності. Відповідний метод керування може бути обраний відповідно до системи керування електрикою клієнта.

Завдяки відокремленню компенсаційного обладнання від загального розподілу та ланцюгів двигуна можна покращити розташування шафи відповідають загальній стратегії керування енергоспоживанням клієнта.

Модульна композиція

Основна цінність висувної низьковольтної системи полягає не просто в самій конструкції шафи, а в можливості організовувати різні електричні функції в одній скоординованій системі.

Конфігурація ПК

Секція ПК обробляє вхідне живлення та розподіляє електроенергію до нижніх фідерів. Його конфігурація вимикача вибирається відповідно до вимог системи до струму та захисту.

Конфігурація MCC

Розділ MCC присвячений схемам, пов'язаним з двигуном. Залежно від двигуна можна розташувати ящики різних розмірів рейтинги та кількість подачі.

Конфігурація компенсації

Секція компенсації керує реактивною потужністю і може бути налаштована для ручного, автоматичного або дистанційного керування.

Ці три функціональні зони можуть бути спроектовані окремо або інтегровані в той самий низьковольтний розподільний щит відповідно до вимог проекту.

Вибір на основі навантаження

Вибір системи низьковольтного розподільного пристрою слід починати з електричних навантажень, а не з шафи зовнішній вигляд.

Для проекту розподілу електроенергії інженерам зазвичай потрібно підтвердити вхідну напругу, номінальний струм, кількість вихідні фідери, рівень короткого замикання, потужність двигуна та майбутні вимоги до розширення.

Для об’єктів з інтенсивним використанням двигунів кількість і потужність двигунів стають важливими факторами при визначенні МСС конфігурація.

Там, де реактивне навантаження є значним, також має бути необхідна компенсаційна потужність і метод контролю розглядається.

Цей підхід, заснований на навантаженні, допомагає гарантувати, що остаточна конфігурація розподільного пристрою відповідає фактичній експлуатації характеристики об'єкта.

Додатки

Висувну панель розподільного пристрою низької напруги можна налаштувати для різних галузей промисловості та електричних середовищ відповідно до необхідних функцій розподілу.

Промислове виробництво

Заводи можуть використовувати конфігурації ПК і MCC для розподілу електроенергії на виробниче обладнання, двигуни, допоміжні системи, і технологічне обладнання.

Нафтохімічні підприємства

Нафтохімічні заводи зазвичай мають численні системи з моторним приводом, такі як насоси, вентилятори та компресори. Окремі ланцюги управління двигуном можуть бути розташовані в секції MCC.

Металургійні заводи

Сталеплавильні та металургійні підприємства часто містять потужні двигуни та кілька виробничих ліній. Модульний розподіл дозволяє керувати різними навантаженнями за допомогою спеціальних фідерних схем.

Транспортні засоби

Транспортна інфраструктура може використовувати централізований розподіл низької напруги для електропостачання обладнання, допоміжного систем, вентиляційного обладнання та інших електричних навантажень.

Комерційні будівлі

У багатоповерхових будинках і житлових забудовах можна використовувати низьковольтні розподільні шафи для централізованого живлення управління та постачання електрообладнання.

Енергетичні проекти

Пов'язані з електроенергією об'єкти можуть поєднувати вхідний розподіл, вихідні фідери, схеми двигуна та реактивну потужність компенсація в інтегрованій системі низької напруги.

Умови експлуатації

Стандартне обладнання розраховане на температуру навколишнього середовища від -5°C до +40°C, середня температура не вище +35°C протягом 24 годин.

Стандартна висота установки становить ≤2000 м. Навколишнє повітря має бути відносно чистим і відповідним слід вжити заходів, якщо вологість і коливання температури можуть спричинити конденсацію.

Для транспортування та зберігання застосовний температурний діапазон від -25°C до +55°C, з короткочасним впливом до +70°C не більше 24 годин.

Якщо обладнання потрібне для морських нафтових платформ, атомних електростанцій або інших особливих умов, умови експлуатації повинні бути окремо підтверджені між Усуне та замовником.

Технічні характеристики

Остаточні електричні параметри повинні бути підтверджені відповідно до однолінійної схеми замовника, списку навантажень, вимоги до захисту та умови монтажу.

Інженерні міркування

Для груп закупівель вибір шафи розподільного пристрою низької напруги лише відповідно до номінальної напруги та струму може не бути достатнім.

Кількість вихідних ланцюгів, кількість живлення двигуна, індивідуальні параметри двигуна, вимоги до короткого замикання, потужність вхідного живлення та вимоги до компенсації можуть вплинути на остаточну конфігурацію шафи.

Usune може переглянути вимоги замовника до електрики та порекомендувати відповідну комбінацію ПК, MCC та компенсаційні функції.

Цей підхід особливо корисний для промислових проектів, де розподільний щит повинен вмістити кілька типів електричних навантажень, а не служити лише звичайною розподільною шафою.

Довідка про проект

Проект запуску ракети Cas-space

Проект Cas-space Rocket Launch Project є одним із проектів, пов’язаних з електричним обладнанням Usune.

Засоби запуску ракет містять складні допоміжні електричні системи і потребують організованого розподілу електроенергії обладнання, допоміжні засоби, системи управління та інфраструктурні навантаження.

У такому середовищі система розподілу електроенергії повинна відповідати різним характеристикам навантаження підтримання чіткої організації схеми. Низьковольтний розподільчий пристрій Usune застосовано в рамках проекту розташування електрообладнання.

Проект демонструє застосування електрообладнання Usune в спеціалізованій інфраструктурі, де живлять вимоги до розподілу виходять за межі звичайних комерційних або промислових будівель.

Вибір продукту

Перш ніж замовляти висувну панель розподільного пристрою низької напруги, клієнти зазвичай повинні надати наступний проект інформація:

Надання цих деталей на стадії пропозиції дозволяє Усуне розробити точнішу конфігурацію розподільного пристрою зменшити непотрібні зміни під час виробництва.

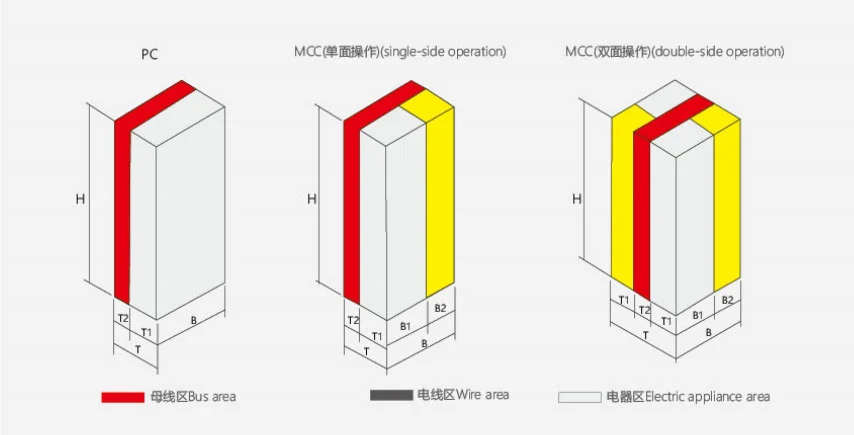

Зовнішні розміри продукту

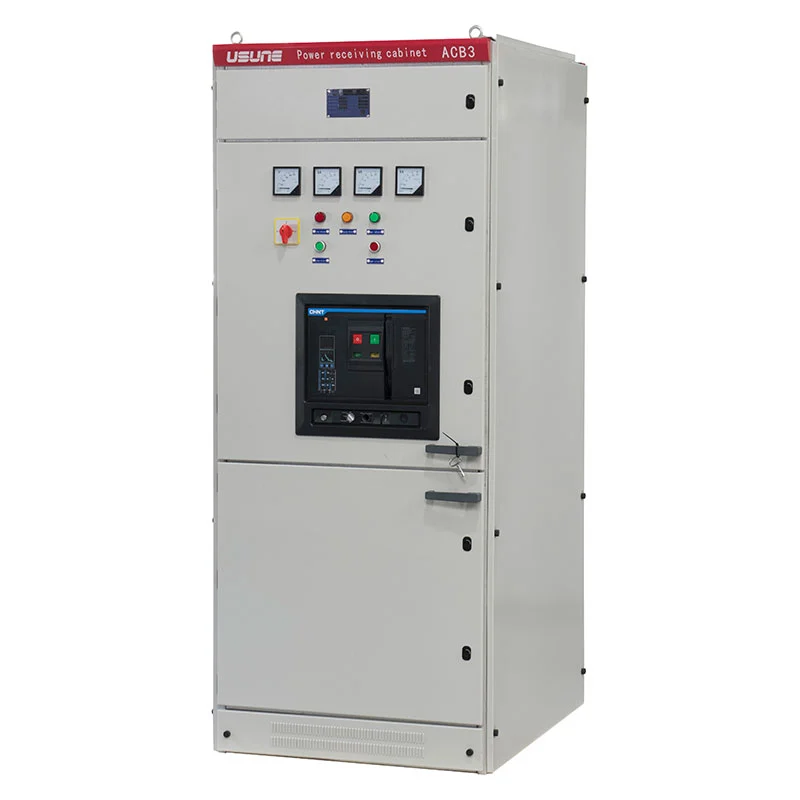

Шафа центру розподілу електроенергії (ПК).

B Шафа центру керування двигуном (MCC).

Управління якістю

Usune використовує свої процеси виробництва та управління якістю відповідно до стандартів ISO 9001, ISO 14001 та ISO 45001.

Продукти розроблені та виготовлені відповідно до чинних стандартів IEC та GB. Сертифікація CE є доступний для відповідних конфігурацій продукту та цільових ринків.

Перевірка заводу охоплює встановлення компонентів, збірку шафи, електричні з’єднання, функціональні механізми, і планове тестування перед відправкою.

Відповідно до вимог проекту можуть бути надані відповідні технічні документи та звіти про випробування.

FAQ

Яка номінальна напруга системи?

Обладнання призначене для систем змінного струму з номінальною робочою напругою 660 В і нижче.

Які функції можна інтегрувати?

Система може інтегрувати функції розподілу електроенергії, керування двигуном і автоматичну компенсацію коефіцієнта потужності.

Що таке кабінет ПК?

Шафа для ПК в основному використовується для отримання та розподілу електроенергії. Його можна налаштувати за допомогою відповідної схеми вимикачів відповідно до системних вимог.

Що таке кабінет MCC?

Шафа MCC призначена для централізованого керування та захисту кількох ланцюгів двигуна. Він може використовувати великі і невеликі конфігурації ящиків.

Чи можна налаштувати обладнання?

так Usune може налаштувати шафу відповідно до однолінійної схеми замовника, списку навантажень, номінальних характеристик двигуна, кількість подавача та вимоги до компенсації.

Яких стандартів дотримується Усуне?

Usune працює відповідно до систем менеджменту ISO 9001, ISO 14001 та ISO 45001. Продукція розроблена відповідно до застосовні стандарти IEC і GB із сертифікацією CE для відповідних конфігурацій.

Чи можуть підтримуватися спеціальні робочі середовища?

Особливі середовища, такі як морські платформи та атомні енергетичні установки, потребують окремої технічної оцінки та узгодження перед виробництвом.

Яка інформація потрібна для пропозиції?

Клієнтам рекомендується надати напругу системи, вхідний струм, кількість живлення, інформацію про двигун, рівень короткого замикання, вимоги до компенсації, однолінійна схема та середовище встановлення.

Чи надає Usune звіти про випробування?

так Заводська перевірка та звичайні випробування проводяться перед відправкою, а також можуть бути відповідні звіти про випробування надається згідно вимог проекту.

Усунені можливості постачання

Usune зосереджується на низьковольтному електричному обладнанні та надає конфігурації розподільних пристроїв, орієнтованих на проект промислові, комерційні, енергетичні, транспортні та спеціалізовані інфраструктурні програми.

Для клієнтів, які купують низьковольтну висувну панель розподільного пристрою, Usune може підтримувати процес від електричних підтвердження параметрів і конфігурації шафи для інспекції виробництва та документації відвантаження, що забезпечує a практичне рішення на основі фактичної електричної системи, а не використання однієї конфігурації для кожного проекту.
