З постійним оновленням міських електромереж, нових систем виробництва електроенергії та промислових систем електропостачання, компактні, розумні та невибагливі в обслуговуванні розподільчі пристрої середньої напруги стали незамінним основним обладнанням для інженерії розподілу електроенергії. TheКільцевий головний блок із автоматичним вимикачем, представлений кільцевим основним блоком із елегазовою ізоляцією серії XGN15, поступово замінив традиційні громіздкі розподільні пристрої завдяки своїй невеликій площі, стабільній продуктивності та потужній масштабованості. Цей блог містить продукцію, вироблену компанієюZhejiang Usune Electric Co., Ltd.як ядро, комплексно представляє характеристики продукту, повні технічні параметри, внутрішню структуру, робочі характеристики, сценарії застосування та допоміжні послуги.

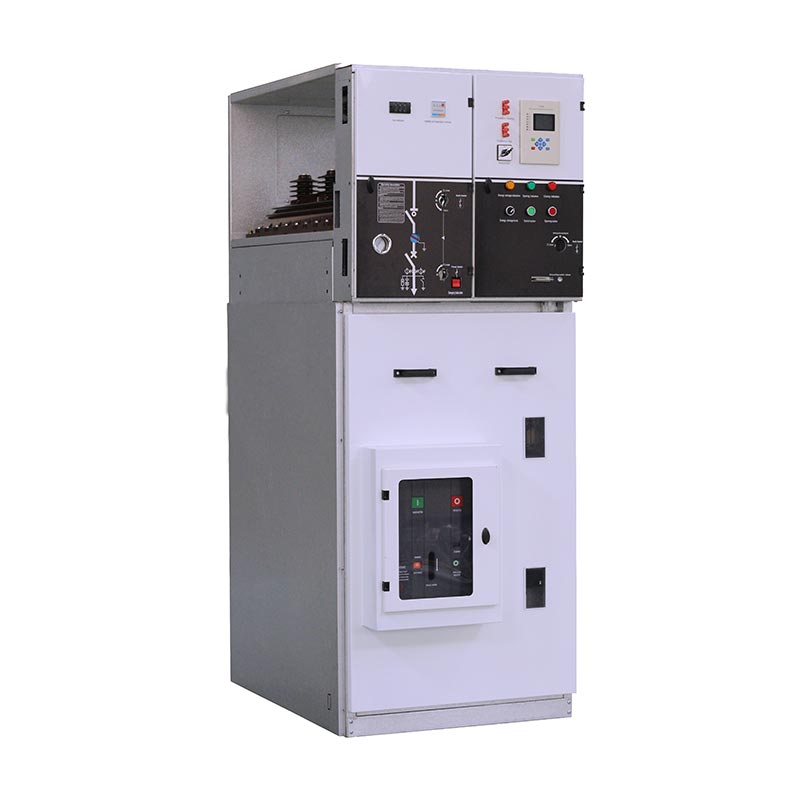

The Кільцевий головний блок із автоматичним вимикачемце модульний розподільчий пристрій у металевому корпусі, спеціально розроблений для систем розподілу електроенергії середньої напруги від 12 кВ до 36 кВ. Завдяки вдосконаленому перемикачу навантаження гексафториду сірки SF6 і технології повітряної ізоляції, він об’єднує функції відключення, захисту, моніторингу та блокування в одній шафі. Розроблено та вироблено самостійноZhejiang Usune Electric Co., Ltd., продукт серії XGN15 відрізняється компактністю, гнучкістю роботи та надійним механічним блокуванням.
На відміну від звичайних розподільних шаф, цей кільцевий головний блок призначений для автоматизації розподілу електроенергії. Це значно зменшує труднощі будівництва на місці та подальшого обслуговування та підходить для різних вузьких місць встановлення. Завдяки повній системі досліджень і розробок, виробництва та випробувань компанії кожна ланка виробництва суворо відповідає міжнародним стандартам, забезпечуючи довгострокову стабільну роботу продуктів у складних середовищах розподілу електроенергії. Його широко просувають у оновленні міських і сільських електромереж, промисловому та цивільному електропостачанні, новій енергетиці та інших галузях у країні та за кордоном.
Кільцевий головний блок із автоматичним вимикачемвиділяється на ринку розподільних пристроїв середньої напруги з кількома основними перевагами. У поєднанні з незалежними технологіями досліджень і розробок і оптимізованим дизайном його основні переваги можна підсумувати таким чином:
• Диверсифікована конфігурація головного вимикача: стандартно оснащений перемикачем навантаження SF6 власного виробництва, який має тривалий термін служби, стабільну роботу та низьку вартість обслуговування. Користувачі також можуть встановити вакуумні автоматичні вимикачі для підвищення відключаючої здатності та рівня захисту безпеки, адаптуючись до різних вимог до розподілу електроенергії.
• Подвійна робота та інтелектуальне оновлення: підтримка як ручного, так і електричного режимів роботи для задоволення різноманітних звичок експлуатації на місці. Його можна поєднати з пристроями FTU та RTU для реалізації дистанційного керування, дистанційної сигналізації, дистанційного вимірювання та дистанційного регулювання, повністю відповідаючи вимогам «чотирьох дистанційних» автоматизації розподілу та реалізації інтелектуального керування мережею.
• Удосконалена технологія моніторингу та захисту: вбудовані високоточні датчики та захисні реле, які можуть контролювати робочий стан обладнання в режимі реального часу, швидко реагувати на несправності та ефективно захищати безпеку систем розподілу електроенергії та операторів.
• Легка конструкція, що розширюється: використовує оптимізовану схему складання, що зручно для транспортування, підйому та встановлення. Модульна конструкція підтримує вільне комбінування та подальше розширення ємності, гнучко впораючись із мінливим попитом на електроенергію на ринку.
• Висока безпека та компактний розмір: конструкція повітряної ізоляції + надійний механічний пристрій блокування, що ефективно запобігає неправильній роботі. Невеликий розмір шафи економить простір, що є кращим обладнанням для підстанцій і розподільних приміщень з обмеженим простором.
Щоб забезпечити стабільну та безпечну роботуКільцевий головний блок із автоматичним вимикачем,обладнання має чіткі вимоги до робочого середовища. Вся продукція тестується відповідно до наступних стандартів:
1. Максимальна висота: ≤1000 м
2. Діапазон температур навколишнього середовища: -35 ℃ ~ 45 ℃, максимальна різниця температур не повинна перевищувати 25 ℃
3. Стандарт вологості: середньодобова відносна вологість ≤95%; Середньомісячна відносна вологість ≤90%
4. Сейсмічна стійкість: адаптація до сейсмічної інтенсивності 8 градусів і нижче
5. Вимоги до місця: відсутність сильної вібрації, ударів, відкритого вогню, хімічної корозії та небезпеки вибуху
Будь ласка, перевірте середовище на місці перед установкою, щоб продовжити термін служби обладнання та уникнути збоїв у роботі.
У наступній таблиці перераховані всі стандартні технічні параметри серії XGN15Кільцевий головний блок із автоматичним вимикачем, що охоплює три основні рівні напруги 12 кВ, 24 кВ і 36 кВ, для довідки щодо закупівель та проектування:
| S/N | Ім'я | одиниця | 12кВ | 24кВ | 36кВ |
| 1 | Номінальна напруга | кВ | 12 | 24 | 36 |
| 2 | Номінальний струм | A | 630 | 630 | 630 |
| 3 | Номінальний струм відключення замкнутого контуру | A | 630 | 630 | 630 |
| 4 | Номінальний струм відключення навантаження | A | 630 | 630 | 630 |
| 5 | Номінальний короткочасний струм | кА | 16 | 16 | 16 |
| 6 | Номінальний піковий струм | кА | 40 | 40 | 40 |
| 7 | Номінальний струм включення короткого замикання | кА | 40 | 40 | 40 |
| 8 | Номінальна витримувана напруга частоти мережі (фаза-фаза та фаза-земля) | кВ | 28 | 50 | 70 |
| 9 | Номінальна витримувана напруга промислової частоти (через відстань ізоляції) | кВ | 32 | 60 | 80 |
| 10 | Номінальна напруга блискавки (фаза-фаза та фаза-земля) | кВ | 75 | 125 | 170 |
| 11 | Номінальна витримувана напруга блискавки (поперек ізоляції) | кВ | 85 | 145 | 195 |
| 12 | Номінальний струм передачі | A | 630 | 630 | 630 |
| 13 | Механічна витривалість | ops | М1 1000 | М1 1000 | М1 1000 |
| 14 | Електрична витривалість | ops | E1 | E1 | E1 |
| 15 | Тиск газу SF6 (20 ℃) | бар | 0.5 | 0.5 | 0.5 |
| 16 | Річний рівень витоку | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Ступінь захисту корпусу | / | IP3X | IP3X | IP3X |
TheКільцевий головний блок із автоматичним вимикачемпідтримує кілька типів шаф і гнучку конфігурацію компонентів. Різні корпуси шаф мають відповідні стандарти розміру для систем 12 кВ, 24 кВ і 36 кВ, як показано в таблиці нижче:
| немає | Тип розподільного пристрою | Додаткова конфігурація | 12 кВ Розміри (Ш×Г×В, мм) | 24 кВ Розміри (Ш×Г×В, мм) | 36кВ Розміри (Ш×Г×В, мм) |
| 1 | Вхідна/вихідна панель LBS | Вимикач навантаження, вимикач заземлення, головна шина | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Панель захисту трансформатора | Вимикач навантаження, заземлювач, запобіжник, головна шина | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Панель вимірювання | Трансформатор, запобіжник, головна шина | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | Вихідна панель CB | Вимикач, трансформатор струму, вимикач навантаження, заземлювач, релейний захист, головна шина | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB Outgoing з панеллю вимірювання | Вимикач, трансформатор струму, трансформатор, вимикач навантаження, заземлювач, релейний захист, головна шина | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Загальна структура кабінету
Кабінет міністрів імКільцевий головний блок із автоматичним вимикачемрозділений на верхній і нижній незалежні блоки, з чітким розділенням і міцною безпекою:
1. Кімната шин: розташована у верхній частині шафи, головна шина проходить через всю групу розподільних пристроїв для реалізації передачі електроенергії між шафами.
2. Головна комутаційна кімната: оснащена перемикачем навантаження елегазу, інкапсульованим з епоксидної смоли, з оглядовим отвором і додатковим вимірювачем густини газу елегаз.
3.Кабельна кімната: просторий простір для кабельної проводки, який може бути обладнаний грозовідвідником, трансформатором струму та іншими аксесуарами. Нижня панель і дверцята шафи знімні для зручності встановлення кабелю.
4. Операційний механізм і диспетчерська низької напруги: обладнана механічним блокуванням, індикатором положення, допоміжними контактами, котушкою відключення та іншими компонентами, що підтримують різні контури керування та вимірювальні прилади.
Кільцевий головний блок модуля XGN15 V складається з вакуумного автоматичного вимикача, елегазового вимикача, механізму блокування та заземлювача. Способи монтажу: передня фіксація та бічна фіксація. Автоматичний вимикач і вимикач навантаження можуть бути зблоковані, щоб запобігти неправильній роботі.
6.2 Два типи робочих механізмів
•Тип K (однопружинний двофункціональний механізм): перемикач навантаження приводиться в дію важелем або двигуном незалежно; заземлювач приводиться в дію натискною пружиною і керується окремим важелем.
• Тип A (механізм з подвійною функцією подвійної пружини): перемикач навантаження використовує пружинний накопичувач енергії, підтримує важіль, двигун або спрацьовує кнопку. Управління заземлювачем здійснюється незалежним важелем з пружинним приводом.
Усі операції вКільцевий головний блок із автоматичним вимикачемнеобхідно виконувати при закритих дверцятах шафи. Оператори повинні дотримуватися стандартизованого процесу:
7.1 Увімкнення живлення
1. Переконайтеся, що дверцята шафи повністю закриті, вставте робочу ручку у верхній отвір і поверніть на 180° проти годинникової стрілки, доки не пролунає звук роз’єднання гальма, і заземлювач не буде від’єднано.
2. Вставте ручку в нижній отвір і поверніть на 180° за годинниковою стрілкою, доки не почуєте звук закриття. Індикатор знаходиться в робочому положенні, операція включення завершена.
7.2 Вимкнення живлення
1. Вставте ручку в нижній отвір і поверніть на 180° проти годинникової стрілки, щоб вимкнути живлення; якщо оснащено кнопкою, натисніть безпосередньо кнопку поїздки.
2. Переконайтеся, що живий дисплей повністю згас, щоб підтвердити, що кабельна кімната знеструмлена. Вставте ручку у верхній отвір і поверніть на 180° за годинниковою стрілкою, щоб замкнути заземлювач. Дверцята шафи розблоковано, і операція вимкнення живлення завершена.
Примітка: перевіряйте манометр елегазу перед кожною операцією перемикання, щоб переконатися, що обладнання працює в межах нормального діапазону тиску.
8.1 Транспортування та зберігання
• Коли шафа закріплена на нижній плиті, її можна транспортувати навантажувачем; в іншому випадку використовуйте вбудований підйомник. Під час транспортування обладнання слід тримати вертикально, його не можна перекидати.
• Розподільний пристрій не можна зберігати на відкритому повітрі протягом тривалого часу, щоб уникнути вогкості, пилу та корозії.
8.2 Правила технічного обслуговування
1. Обладнання не потребує технічного обслуговування протягом 3 років за нормальних умов експлуатації, а пружинний робочий механізм не потребує змащення.
2. Регулярний цикл технічного обслуговування становить 1 рік. Зміст технічного обслуговування включає затягування всіх електричних роз’ємів, очищення пилососом і перевірку внутрішніх компонентів.
3. Регулярно проводите тести на замикання та розмикання всіх вимикачів і заземлювачів, а також перевіряйте електричний контур, щоб забезпечити гнучку роботу.
4. Перевірте та налагодьте пристрої релейного захисту перед введенням в експлуатацію.
9.1 Додані документи та аксесуари
Кожен набірКільцевий головний блок із автоматичним вимикачемпоставляється з повними матеріалами: сертифікат продукту, інструкція з експлуатації, інженерні креслення та один комплект спеціальної робочої ручки.
9.2 Необхідна інформація про замовлення
Клієнти повинні надати таку інформацію під час розміщення замовлень: схему з’єднання основної схеми, план монтажу розподільного пристрою, модель компонента, схему допоміжного контуру та інші спеціальні технічні вимоги, щоб забезпечити точне налаштування продуктів.
