Kyn28 Розподільний пристрій 6кв

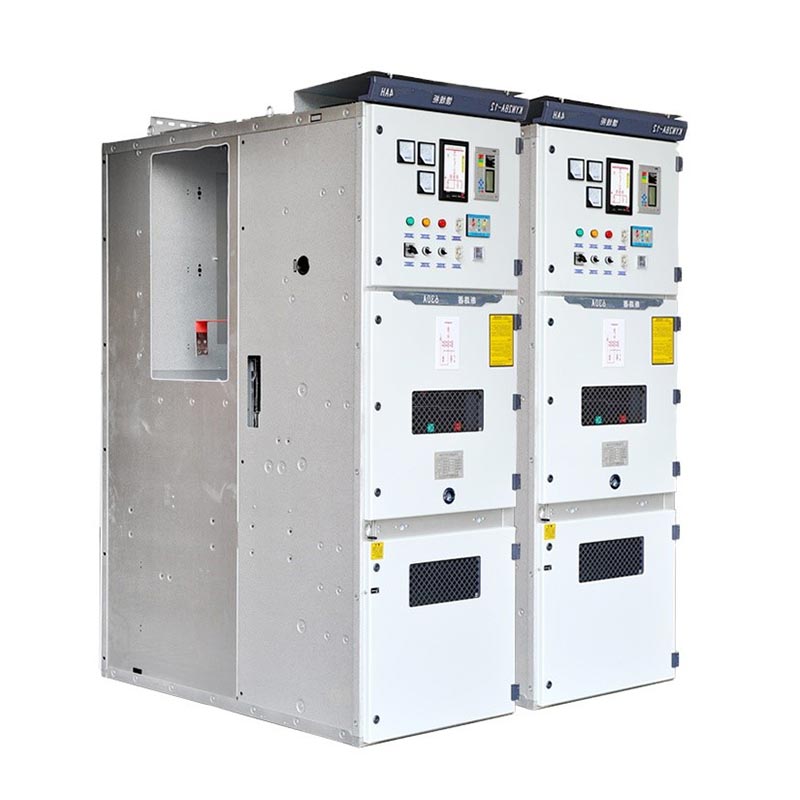

Розподільний пристрій Usune Kyn28 6 кВ - це броньований висувний розподільний пристрій змінного струму в металевому корпусі для внутрішнього використання, підходить для 3,6 кВ ~ 12 кВ рівні напруги, трифазні системи живлення змінного струму 50/60 Гц і є основним пристроєм керування та захисту в електромережі процес передачі та розподілу. Розроблено та виготовлено незалежно компанією Zhejiang Usune Electric, це продукт інтегрує передові концепції дизайну та зрілі виробничі процеси, збалансовуючи безпеку, надійність і практичність. Він задовольняє потреби розподілу електроенергії в системі з однією шиною та сегментованими системами з однією шиною, досягаючи великого масштабу застосування в енергетиці, металургії, хімічній та будівельній промисловості, сприяючи безпечному та ефективному стабільна робота глобальних енергосистем.

Розподільні пристрої низької напруги

Розподільні пристрої середньої напруги

Основні технічні параметри

Конструкція та основні функції

1. Знімна модульна конструкція

Встановлено основний компонент розподільного пристрою Kyn28 6 кВ, вакуумний вимикач (сумісний з VS1, VD4 тощо). на пересувному візку. Для планового технічного обслуговування, тестування або заміни потрібен лише візок автоматичного вимикача знімається для роботи, без необхідності знеструмлення всього шафи, що значно скорочує час обслуговування та зменшення впливу відключень електроенергії. Візок універсальний і може бути швидко замінений, покращуючи систему ефективність експлуатації та обслуговування.

2. Розділена структура з металевим покриттям

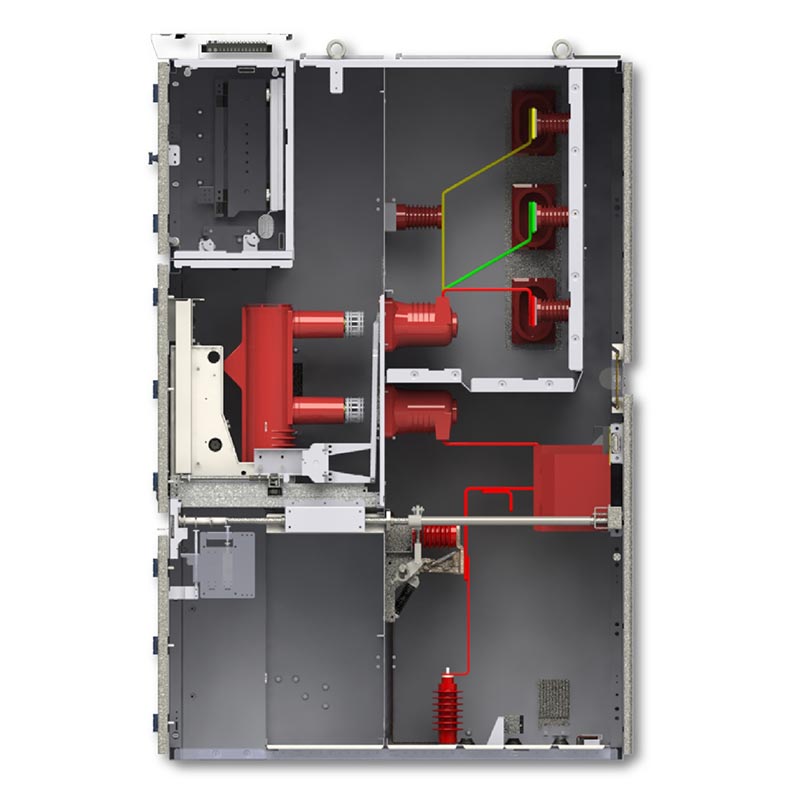

Шафа Kyn28 Switchgear 6kV розділена металевими перегородками на чотири незалежні відсіки: шина відсік, відсік для автоматичного вимикача, відсік для кабелю та відсік для низьковольтних приладів. Кожен струмоведучі компоненти відсіку повністю ізольовані, що ефективно запобігає поширенню міжфазного та міжфазного струму короткі замикання фаза-земля, уникнення каскадних відмов, зниження ризику ураження електричним струмом під час обслуговування та підвищення безпеки експлуатації обладнання.

3. Комплексний блокувальний захист із п'ятьма методами запобігання

Оснащений механічною та електричною подвійною системою блокування з п’ятьма запобіганнями, що усуває неправильну роботу джерело:

- запобігає випадковому розмиканню або замиканню автоматичних вимикачів;

- Запобігає штовхуванню/зняттю візка вимикача під навантаженням;

- запобігає замиканню заземлювача під напругою;

- Запобігає випадковому включенню під напругу при замкнутому заземлювачі;

- Запобігає випадковому проникненню у відсік під напругою.

4. Компактний, ефективний і легко розширюваний

Шафа має компактну конструкцію, що економить місце для установки. Його модульна конструкція забезпечує гнучке поєднання і розширення типів шаф для задоволення потреб у розширенні системи розподілу електроенергії. Легко адаптується до різні системні архітектури, такі як одна шина та сегментовані системи з однією шиною, що полегшує майбутнє оновлення системи та інтеграція.

Відповідні умови навколишнього середовища

1. Температура навколишнього середовища: -10 ℃ ~ +40 ℃

2. Висота: ≤1000 м (доступні індивідуальні конструкції для високогірних районів понад 1000 м)

3. Вологість повітря: середньодобова відносна вологість ≤95%, середньомісячна відносна вологість ≤90% (без конденсації)

4. Навколишнє середовище: відсутність корозійних або вибухонебезпечних газів, відсутність великої кількості пилу, відсутність займистих або вибухонебезпечних речовин ЗМІ

Типові сценарії застосування

1. Допоміжні системи електростанції: використовуються для отримання, розподілу та захисту електростанції, забезпечення стабільної живлення допоміжного обладнання генератора;

2. Розподіл електроенергії промислових і гірничодобувних підприємств: підходить для промислових сценаріїв із високим навантаженням, таких як видобуток, металургії та хімічної промисловості, що відповідає вимогам контролю електроживлення та захисту від перевантаження/короткого замикання обладнання великої потужності;

3. Комерційні та висотні будівлі: використовуються на підстанціях великих торгових центрів, офісних будівель, готелів тощо, досягти безпечного розподілу та витонченого управління потужністю будівлі;

4. Громадські підстанції: як основне обладнання для розподілу електроенергії середньої напруги на міських і промислових підстанціях, забезпечення стабільної роботи регіональних електромереж.

Випадок застосування в реальному світі

Практичний приклад: Проект розподілу електроенергії для виробничої лінії прокатного стану великої сталеливарної групи в провінції Цзянсу

Передумови проекту: Існуючий розподільчий пристрій у цеху прокатного цеху металургійної групи старів і часто старів несправність, що впливає на безперервну роботу виробничої лінії. Високонадійна середня напруга для заміни знадобилося розподільне обладнання.

Рішення: було вибрано 28 розподільних пристроїв Usune KYN28-6KV, сумісних із системою розподілу електроенергії 10 кВ, з номінальний струм 1600 А та короткочасний витримковий струм 31,5 кА (4 с), налаштований з вакуумним контуром VS1 рубильники.

Результати впровадження: За три роки з моменту введення в експлуатацію обладнання працювало без збоїв. The п'ятишарова система блокування ефективно запобігає неправильній роботі, а розділена структура запобігає поширення несправностей. Стабільність електропостачання виробничої лінії прокатного стану покращилася на 99,9%, зменшивши щорічні втрати від простою на понад 5 мільйонів юанів, заслуживши високу оцінку від клієнтів.

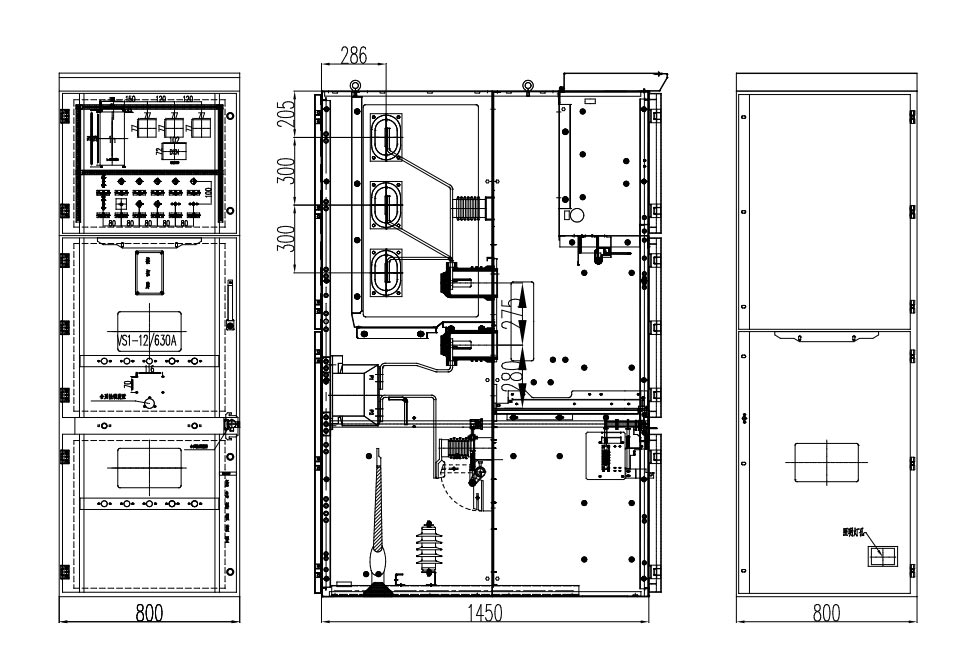

Зовнішній вимір

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

поширені запитання

Q1: Які основні переваги розподільного пристрою Kyn28 6 кВ порівняно з традиційним стаціонарним розподільним пристроєм?

A: У порівнянні з традиційними стаціонарними розподільними пристроями, найбільшою перевагою Usune KYN28-6KV є його знімна конструкція. Візок автоматичного вимикача можна переміщати незалежно, усуваючи необхідність вимикати всю шафу під час технічне обслуговування, значно зменшуючи вплив відключень електроенергії. Одночасно його металева броня відсікувалася структура та комплексна система блокування з п’ятьма стійками забезпечують підвищену безпеку. Модульна конструкція полегшує розширення та системної інтеграції, адаптації до складних потреб у розподілі електроенергії та зниження загального рівня витрати на технічне обслуговування життєвого циклу.

Q2: Чи можна цей розподільний пристрій адаптувати до високогір’я чи особливих умов? Що таке цикл налаштування?

A: Так. Для висотних середовищ понад 1000 м Usune оптимізує конструкцію ізоляції та вибір компонентів. для спеціальні середовища, такі як корозійне середовище, середовище з високою вологістю та запорошене середовище, індивідуальні рішення, такі як можна забезпечити антикорозійне покриття, покращену герметизацію та пилонепроникні бар’єри. Виробничий цикл для стандарту індивідуальні продукти - приблизно 15-20 днів, залежно від складності налаштування та кількості замовлення.

Q3: Як виробник, які послуги післяпродажного обслуговування та технічної підтримки надає Usune?

A: Як вихідний завод, Usune надає послуги повного життєвого циклу: попередні продажі включають дизайн рішення, параметри підбір, технічна консультація; Контроль за продажами включає відстеження ходу виробництва та заводські випробування кооперація; післяпродажне обслуговування включає безкоштовну установку та введення в експлуатацію, навчання операторів, гарантію на обладнання 1 рік, Постачання запасних частин і технічне обслуговування протягом усього терміну експлуатації, а також цілодобова глобальна реакція на технічні потреби стабільна робота обладнання.
