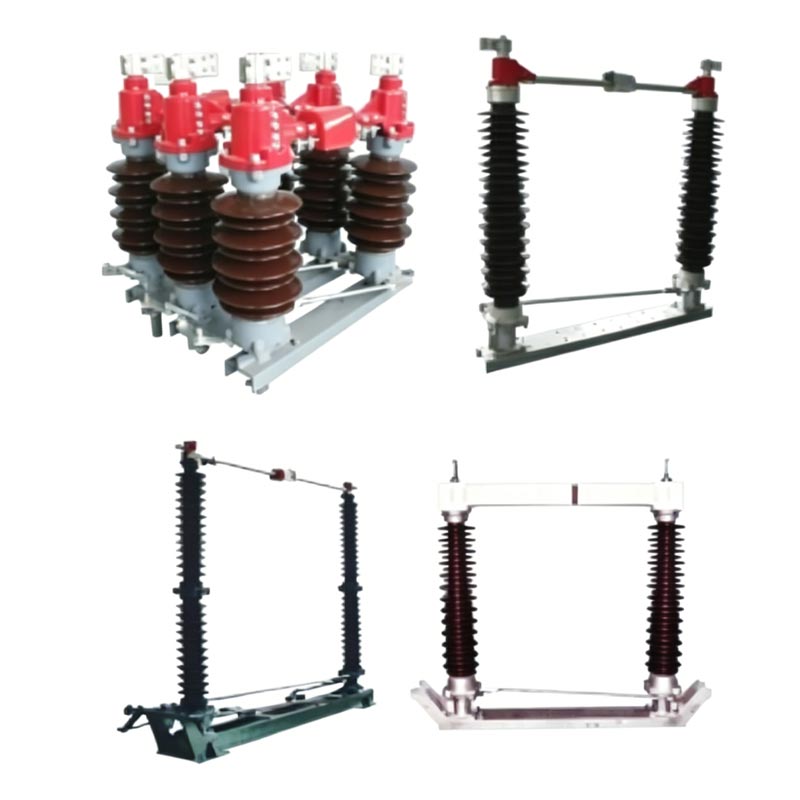

Роз'єднувач 110kv 1250a 2000a

Роз’єднувач 110 кВ 1250 А 2000 А — це трифазний зовнішній електроприлад високої напруги змінного струму 50 Гц із номінальна напруга 126 кВ (рівень 110 кВ) і номінальний струм 1250 A/2000 A. В основному використовується для відкриття та закриття роботи в умовах холостого ходу, надійно ізолюючи технічне обладнання від ліній під напругою та формуючи чітко visible break.

Usune, як професійна фабрика, що спеціалізується на дослідженні та розробці та виробництві високовольтних розподільних пристроїв, пропонує вироби для ПС 110 кВ, що відповідають вимогам безпечної експлуатації електричних мереж.

Конструктивні особливості

1. Двоколонна горизонтальна обертова структура

Кожна фаза має дві ізольовані колони, які синхронно обертаються на 90° по горизонталі, щоб досягти відкриття та закриття; в основа виготовлена з гарячеоцинкованої сталі з герметичними підшипниками, що робить її стійкою до корозії та довговічною.

2. Контактна система високої провідності

Головні контакти роздільного типу роз’єднувача 110 кВ 1250 A 2000 A виготовлені з посрібленої міді, завдяки чому низький контактний опір, висока пропускна здатність по струму, мінімальний перегрів при тривалій експлуатації.

3. Додатковий вимикач заземлення та блокування

Моделі з заземлювачами оснащені надійними механічними блокуваннями, строго дотримуючись послідовність "розімкнути головний вимикач → замкнути вимикач заземлення; відкрити вимикач заземлення → замкнути головний вимикач", ефективно запобігаючи неправильна робота.

4. Гнучкий робочий механізм

Може бути налаштований з ручними механізмами CS14G або CS17G або електричними механізмами CJ6B або CJ11, підтримуючи локальні та дистанційне керування.

Основні технічні параметри

Переваги застосування

1. Висока надійність

- Виготовлено з використанням сучасного виробничого обладнання та суворих методів тестування для забезпечення консистенції продукту та стабільність.
- Стандартні високоякісні матеріали та вишукана майстерність закладають міцну основу якості продукції.
- Комплексна система управління якістю охоплює весь виробничий процес від складування сировини до доставка готової продукції.

2. Широка адаптивність до навколишнього середовища

- Стандартні моделі можуть стабільно працювати в діапазоні температур від -40 ℃ до +40 ℃, що підходить для більшості регіонів.
- Стійкий до забруднення тип (GW4-126W) має покращену ізоляцію, що робить його ідеальним для сильно забруднених районів наприклад, прибережні регіони, промислові зони або зони з високим вмістом пилу, соляних бризок або хімічної корозії.
- Він може витримувати суворі погодні умови, такі як сильний вітер, сильний дощ і хуртовини.

3. Безпечна та зручна робота

- Чіткий механічний механізм блокування ефективно запобігає неправильній роботі, забезпечуючи безпеку персоналу та обладнання.
- Роз'єднувач 110 кВ 1250 A 2000 A має компактну конструкцію, що вимагає мало місця для встановлення, що робить його простий в установці, налаштуванні та обслуговуванні.
- Видимі точки зупинки забезпечують інтуїтивно зрозумілу гарантію безпеки під час технічного обслуговування.

Випадок практичного застосування

1. Приклад: підстанція вітряної електростанції 110 кВ у південно-східному узбережжі

2. Передумови проекту: вітрова електростанція 110 кВ, розташована в південно-східній прибережній зоні Китаю, в районі з високим вмістом солі. концентрації бризок, висока вологість і сильне забруднення.

3. Прикладний продукт: Usune GW4-126W 2000A Anti-Pollution Disconnect Switch (12 комплектів)

4. Результати впровадження:
- Успішно працював протягом 5 років без жодних збоїв, адаптувався до суворого середовища прибережних соляних бризок.
- Композитний ізолятор, що запобігає забрудненню, зберігає чудові ізоляційні характеристики без розряду струму або спалах забруднення.
- Посріблені контакти залишилися яскравими, зі стабільним контактним опором, і не відбулося перегріву тривалий робочий струм 1800А.

5. Відгук керівника проекту: «Вимикач Usune продемонстрував чудову ефективність захисту від забруднення, повністю відповідність суворим екологічним вимогам прибережних вітрових електростанцій».

Основні технічні параметри

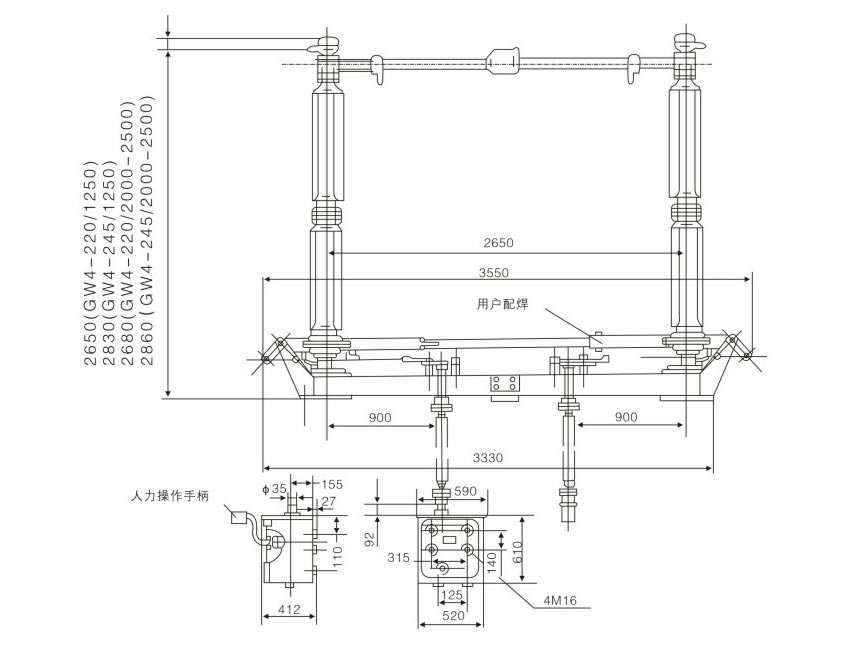

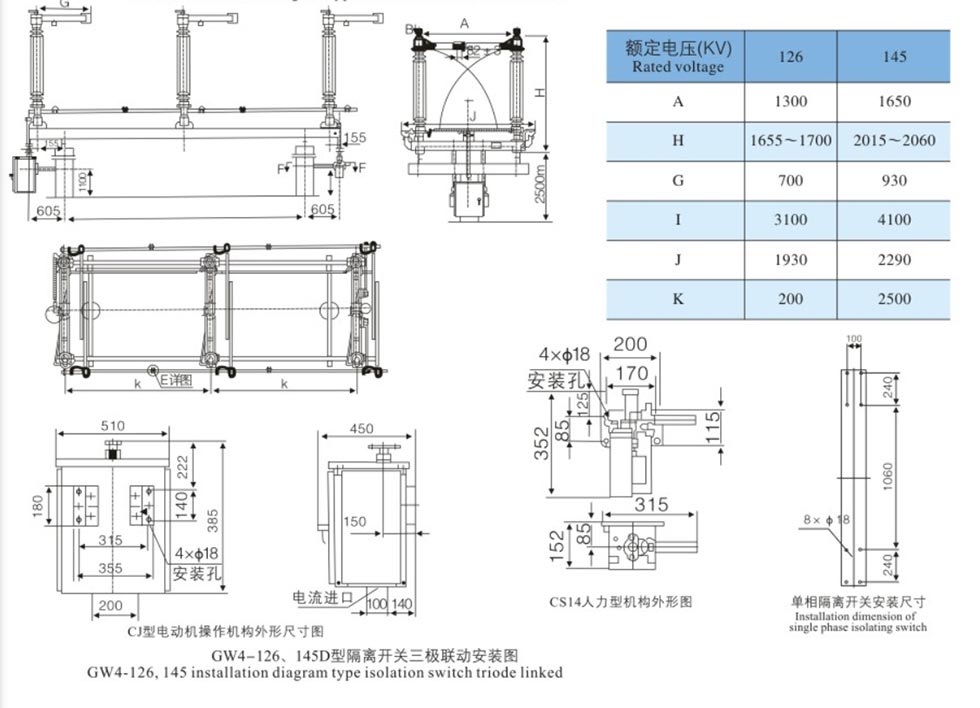

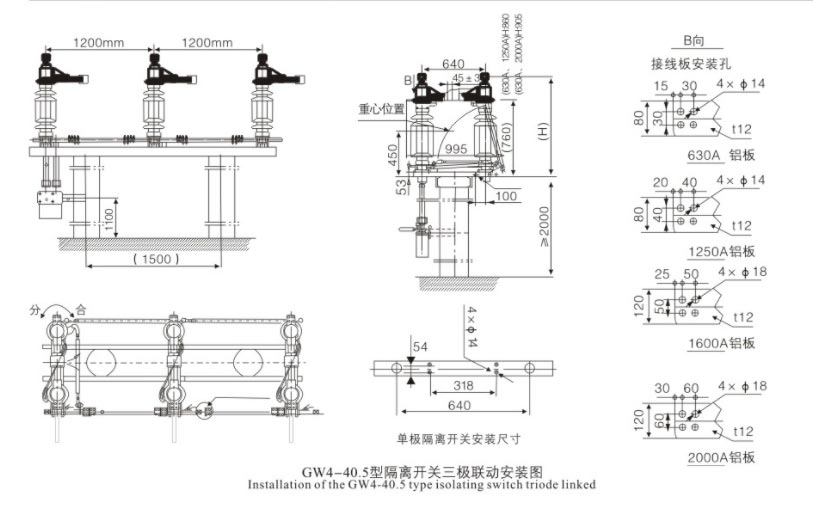

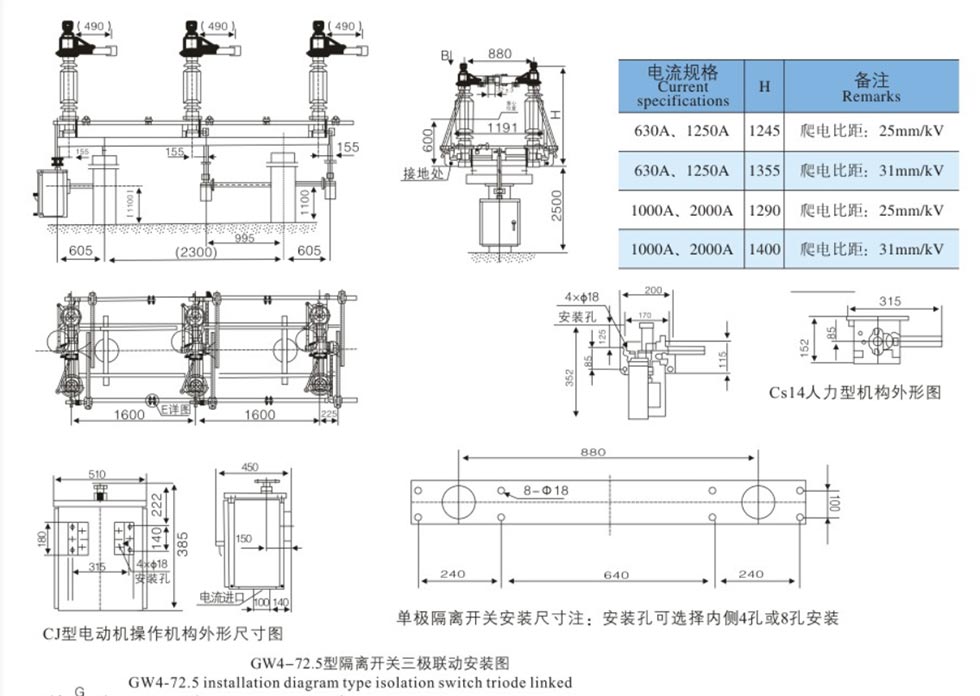

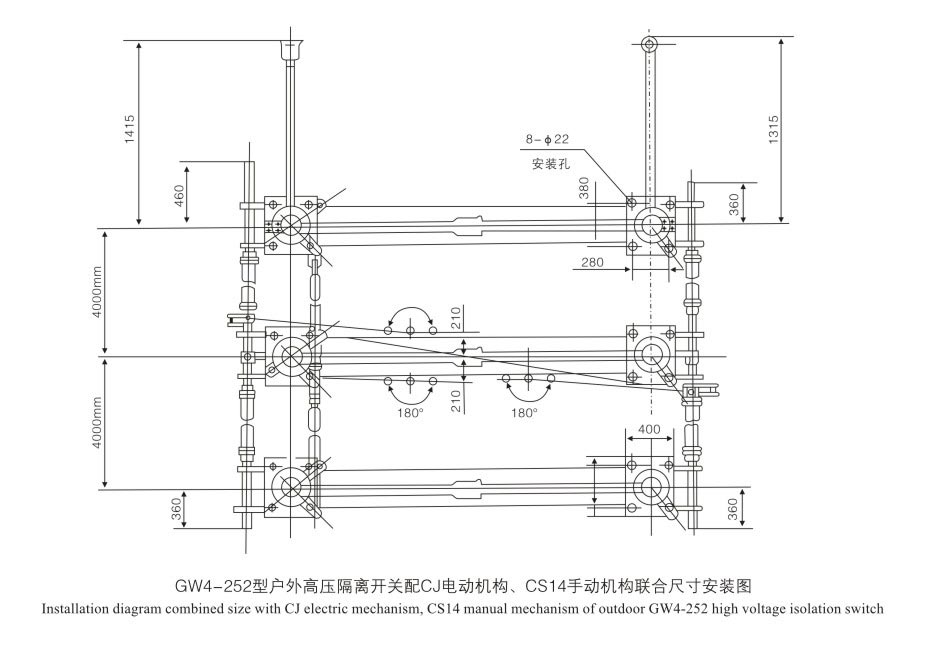

Зовнішні розміри

ВСТАНОВЛЕННЯ ТА ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ

1. Перевірка перед встановленням

• Ізолятори: немає тріщин, пошкоджень або бруду.
• Контакти: чисті, непошкоджена посріблена поверхня.
• Кріплення: усі болти затягнуті.
• Механізм: Плавне обертання; змастити рухомі частини.

2. Коригування

• Вертикальність ізолятора: відрегулюйте прокладками (макс. 3 мм на місце).
• Трифазна синхронізація: відрегулюйте кривошип і тяги.
• Контактний тиск: Забезпечте належне введення та тиск.

ЕКСПЛУАТАЦІЯ

• Працюйте лише без навантаження; переконайтеся, що автоматичний вимикач розімкнуто.
• Ручне керування: використовуйте ручку керування; уникайте надмірної сили.
• Моторизована робота: використовуйте локальне/дистанційне керування; положення монітора.
• Блокування: не примушуйте працювати, якщо блокується.

ОБСЛУГОВУВАННЯ

• Періодичний капітальний ремонт: кожні 1–2 роки.
• Очистити ізолятори та контакти; застосувати промисловий вазелін.
• Змастіть підшипники та деталі трансмісії.
• Перевірте, чи немає ослаблених болтів, зношених контактів і пошкоджень ізолятора.
• Після короткого замикання: негайно перевірте.

УСУНЕННЯ НЕСПРАВНОСТЕЙ

• Неможливо працювати: перевірте блокування, заклинило зв'язок або несправність двигуна.
• Асинхронні фази: відрегулюйте перехресні зв'язки.
• Перегрів контакту: очистіть і затягніть; чекове сріблення.

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

FAQ

Q1: Які основні відмінності між вимикачами 1250A та 2000A?

В: Основною відмінністю є номінальна пропускна здатність по струму. 1250A підходить для середнього навантаження 110 кВ підстанції, тоді як 2000A підходить для вхідних і вихідних ланцюгів головного трансформатора великого струму. The структура, клас ізоляції та монтажні розміри в основному однакові.

Q2: Чи можна використовувати цей роз’єднувач 110 кВ 1250 A 2000 A у прибережних або сильно забруднених районах?

A: Так. Доступні вироби проти забруднення (W-типу) з відстанню шляху витоку 31,5 мм/кВ. Вони використовують порцелянові ізолятори, що запобігають забрудненню, або композитні ізолятори, а також стійкі до сольових бризок і корозії пилу.

Q3: Як постачальник, яку технічну підтримку може надати Usune?

A: Ми можемо надати рішення для вибору, монтажні креслення, інструкції з введення в експлуатацію на місці та безкоштовний ремонт послуги протягом гарантійного терміну. Стандартні моделі доставляються швидко, щоб задовольнити потреби часу в потужності сіткові проекти.
