110 кВ 126 кВ Роз'єднувач ізолятора

Zhejiang Usune Electric Co., Ltd. є професійним високовольтним електричним підприємством, яке займається проектуванням, дослідженнями і розробка, заводське виробництво та глобальні продажі внутрішнього та зовнішнього високовольтного обладнання від 12 кВ до 245 кВ. Його основні продукти включають вакуумні автоматичні вимикачі, елегазові вимикачі, роз’єднувачі, вимикачі навантаження та GW4 серія 110kv 126kv Роз'єднувач ізолятора. Компанія використовує сучасне виробниче обладнання, ретельне тестування процеси, стандартизований вибір матеріалів, вишукана майстерність і комплексна система управління якістю закласти міцну основу якості продукції.

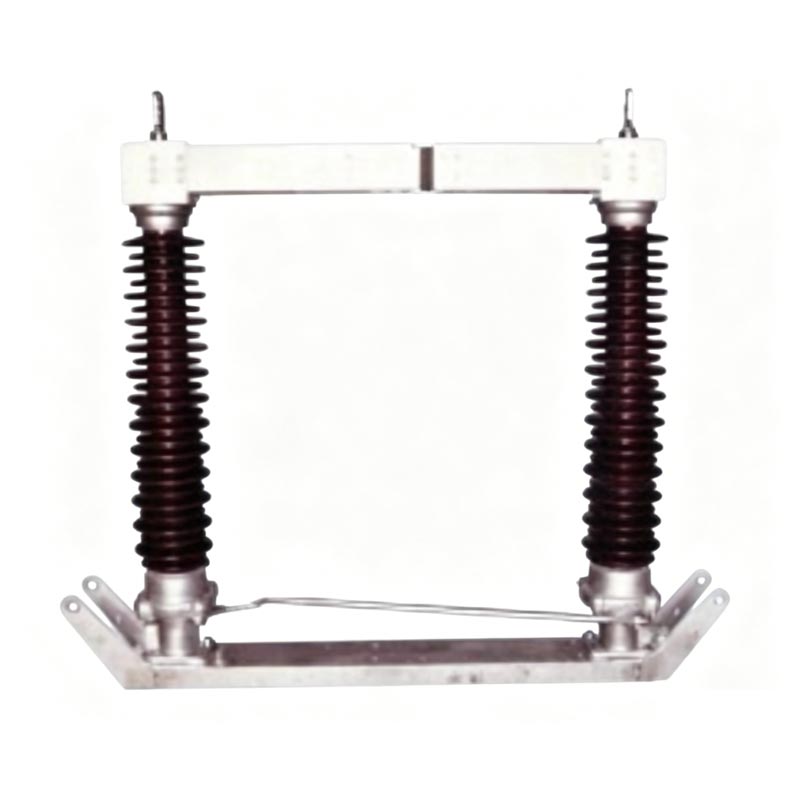

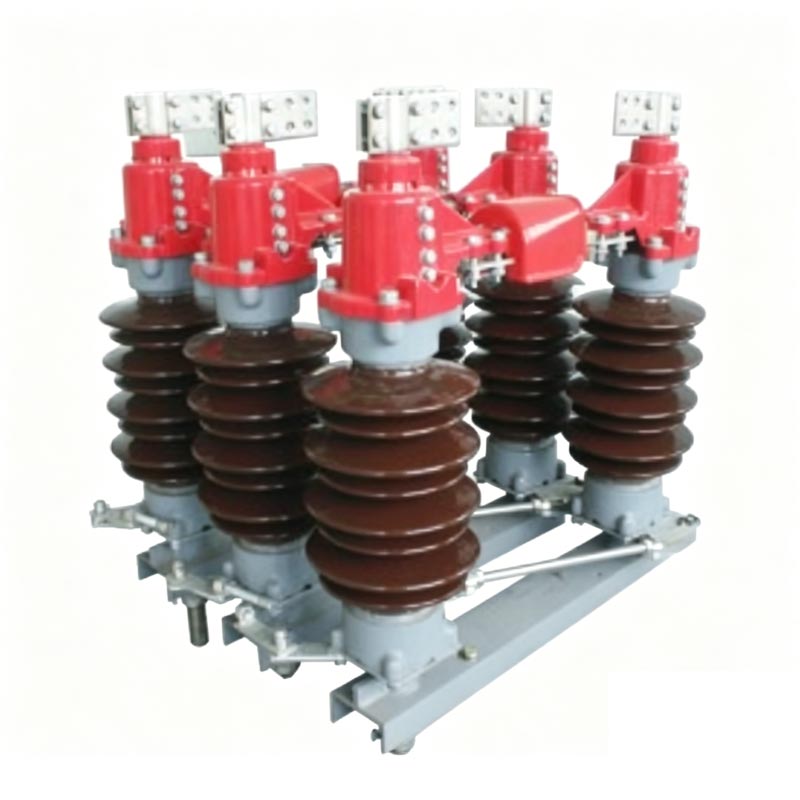

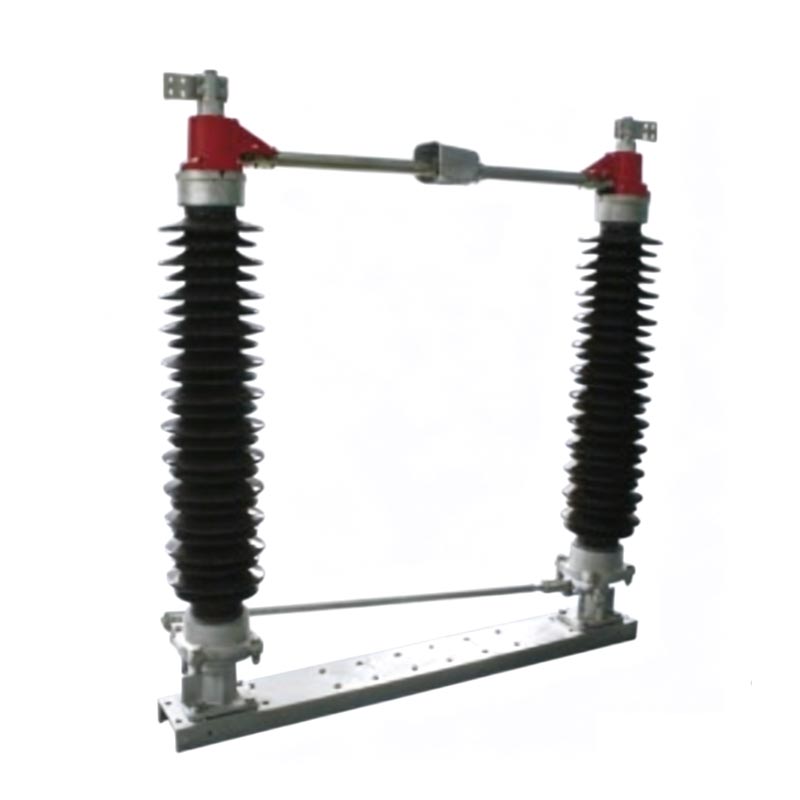

Огляд продукту

Зовнішній високовольтний роз’єднувальний вимикач серії Usune GW4 є основним обладнанням у потужності 110 кВ та 126 кВ системи. Він в основному використовується для комутації ланцюгів без навантаження, забезпечуючи видимий проміжок ізоляції обслуговування обладнання та забезпечення безпеки оператора. Електричні та механічні характеристики 110kv 126kv Роз’єднувач ізолятора повністю відповідає національним стандартам GB1985 «Високовольтні роз’єднувачі змінного струму та Вимикачі заземлення", DL486 "Технічні умови замовлення роз'єднувача високої напруги змінного струму" та IEC international стандарти.

Конструктивні особливості:

1. Тип структури: двоколонна однополюсна структура; три полюси механічно з'єднані через вал для синхронна робота.
2. Основні компоненти: складаються з міцної основи, порцелянових опор із високою ізоляцією та точної провідної системи.
3. Робочий механізм: кожен полюс містить дві керамічні опори, встановлені на підшипниках. Провідний перемикач розділений на дві половини, які обертаються горизонтально на 91° за допомогою механізму зшивання для досягнення синхронного відкриття та замикаючись у тому ж напрямку.
4. Contact Point: Located between the two ceramic pillars, ensuring stable contact and extremely low resistance.

Технічні переваги:

1. Сумісність і надійність: повністю відповідає національним стандартам і стандартам IEC, пропонуючи стабільну продуктивність і тривалий термін служби.
2. Відмінна ізоляція: високоякісні керамічні опори забезпечують високу міцність ізоляції та відмінний захист від забруднення і ефективність захисту від спалаху.
3. Smooth Operation: Precision linkage mechanism ensures flexible and smooth operation with minimal mechanical wear.
4. Зручне встановлення та обслуговування: компактна та розумна структура, легке встановлення на місці та мінімальна обслуговування.
5. Сильна адаптивність до навколишнього середовища: підходить для різних зовнішніх кліматичних умов, включаючи висоту, забруднення та прибережні райони.

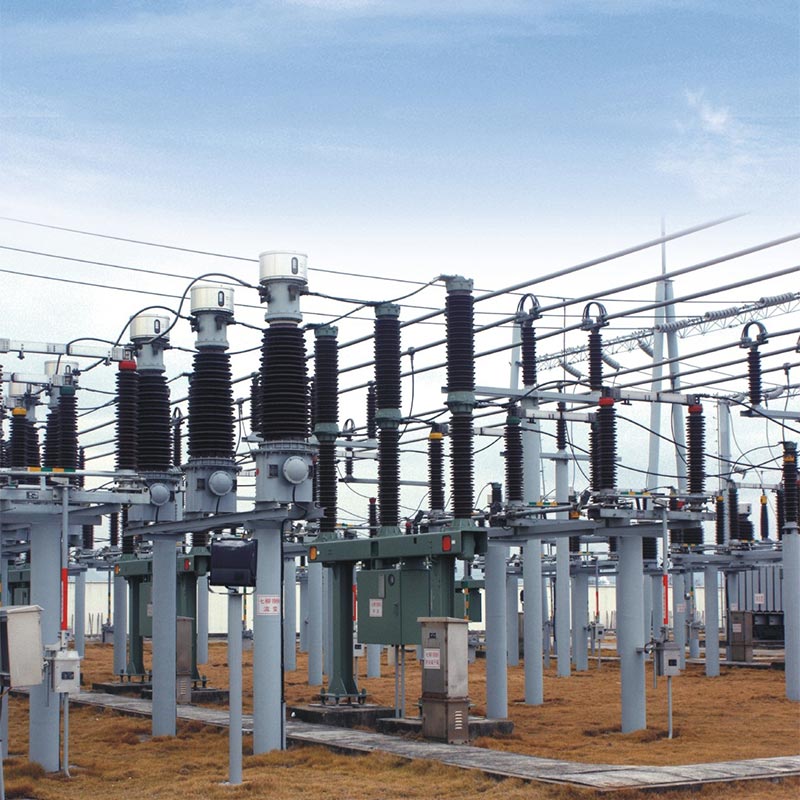

Випадок застосування в реальному світі

1. Назва проекту: Проект модернізації міської підстанції Східного Китаю 110 кВ
2. Розташування: провінція Чжецзян, Китай
3. Час: 2024-2025 рр
4. Деталі: Usune надав 36 роз’єднувачів GW4-126kV для цього ключового проекту модернізації міської електромережі для покращення надійність електропостачання комерційної та житлової зони площею 20 квадратних кілометрів.
5. Експлуатаційні характеристики: встановлення та введення в експлуатацію були успішно завершені протягом 45 днів. Стабільний робота була досягнута при піковому літньому навантаженні (1,2 рази від номінального струму) у 2025 році, без перегріву або поганого контакту питань. Під час щорічної ізоляції та механічних перевірок не було виявлено жодних дефектів. Навантаження на технічне обслуговування було зменшено на 40% порівняно зі старими вимикачами, що значно покращує безпеку обслуговування підстанції.
6. Відгуки клієнтів: «Вимикачі Usune значно покращили безпеку та ефективність підстанції операція. Їх якість і стабільність надзвичайні. Ми продовжуватимемо вибирати Usune як нашого бажаного постачальника».

Основні технічні параметри

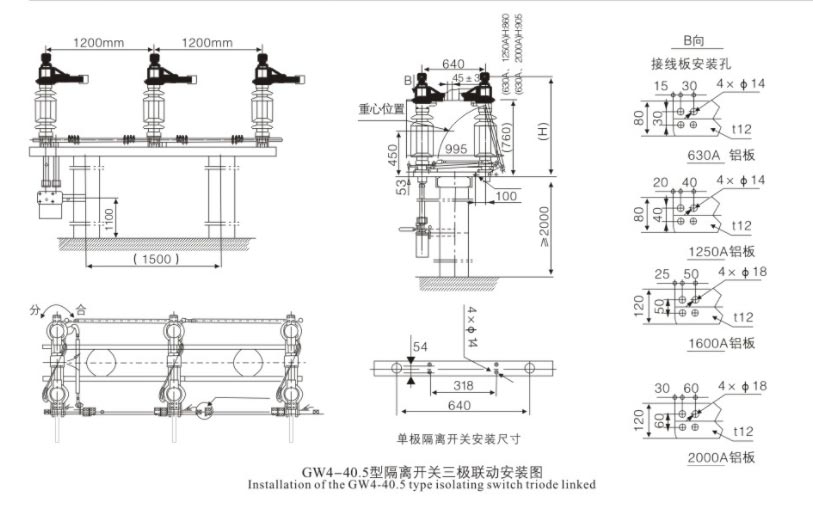

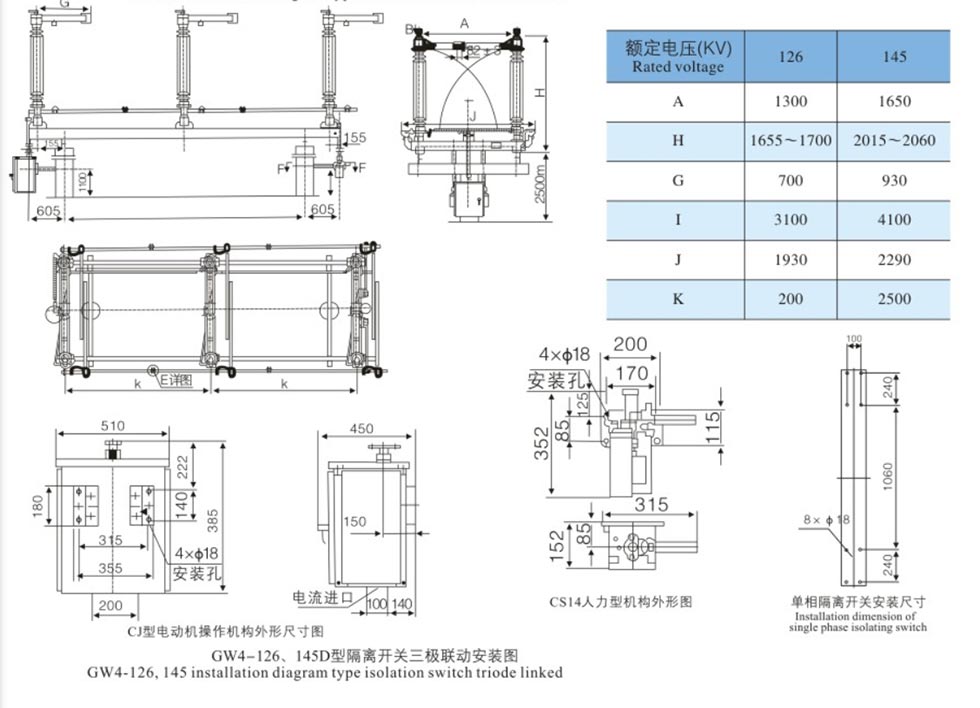

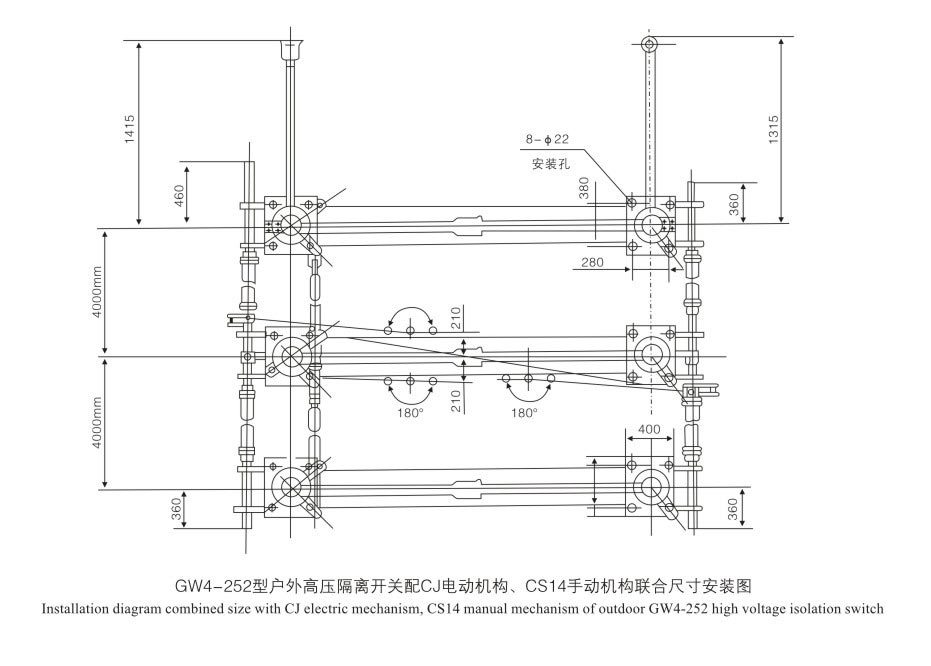

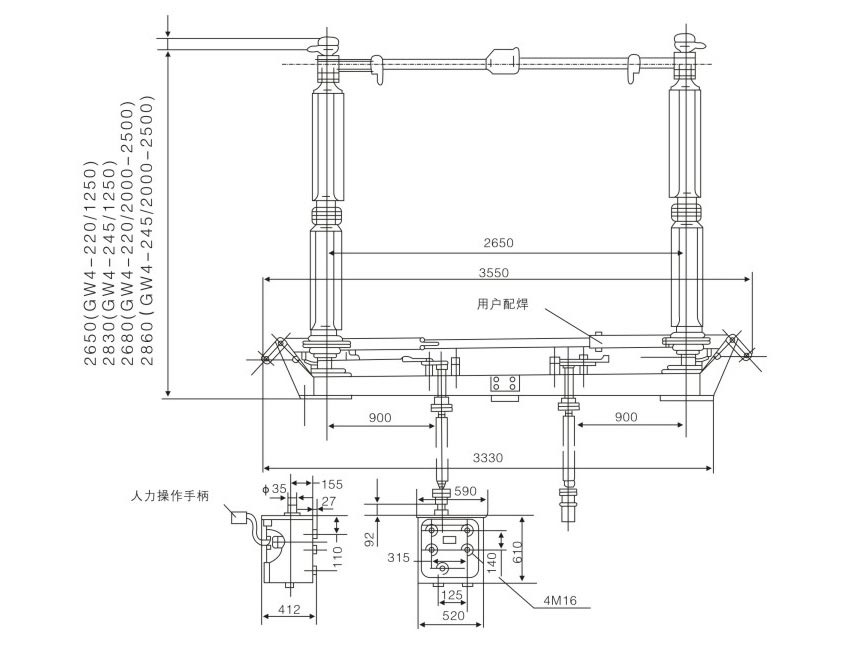

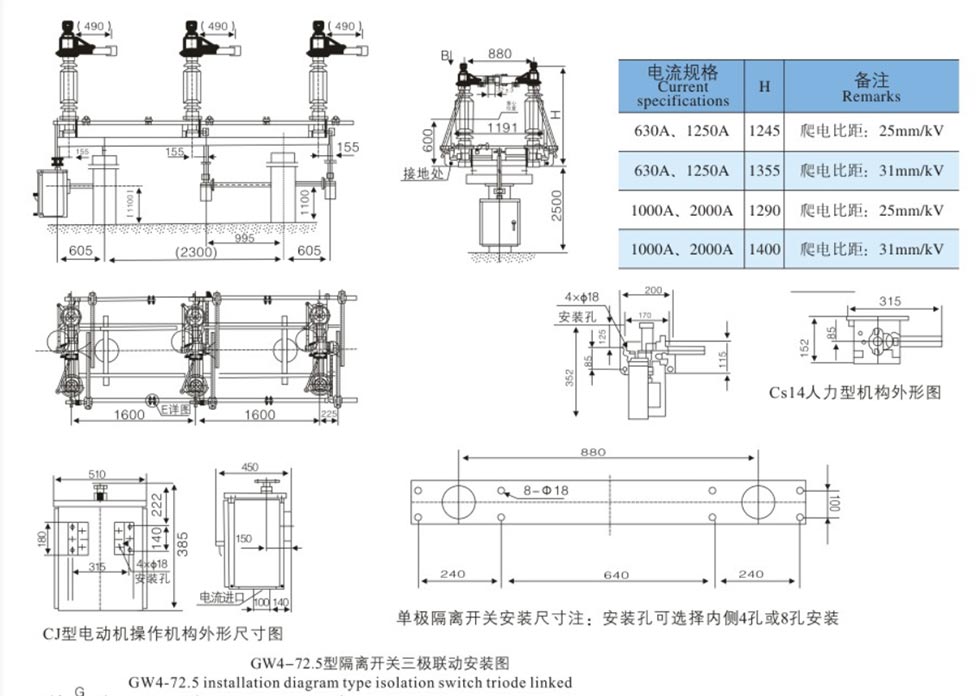

Зовнішні розміри

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

FAQ

Q1: Can the GW4 series 110kV 126kV Disconnect Switch Isolator interrupt load current or short-circuit current?

Відповідь: Ні. Роз’єднувачі 110 кВ 126 кВ призначені лише для комутації ланцюгів без навантаження з напругою. Їх необхідно використовувати в поєднанні з автоматичними вимикачами. Перед початком роботи контур повинен бути відключити за допомогою автоматичного вимикача, щоб забезпечити знеструмлення перед натисканням вимикача.

Q2: Для яких умов навколишнього середовища підходить цей продукт?

A: Він може стабільно працювати в таких середовищах: температура навколишнього середовища від -30 ℃ до +40 ℃; висота ≤2000 м (вище висотні моделі можуть бути налаштовані за запитом); рівень забруднення від загального до середнього до сильного забруднення (є екологічно стійкі моделі); швидкість вітру ≤35м/с; сейсмічна інтенсивність ≤8 градусів.

Висновок

Як професійний виробник високовольтного електричного обладнання, Usune Electric серії GW4 110kv 126kv Роз’єднувальний перемикач ізолятор Ізолятори поєднують передовий дизайн, високоякісні матеріали та точність виробництва, що робить їх ідеальним вибором для електростанцій, підстанцій і великих промислових об’єктів. Вони забезпечують безпеку, надійний і довговічний захист від електроізоляції. На основі комплексної системи якості та зрілого поля продуктивності, Усуне прагне підтримувати різні проекти критичної енергетичної інфраструктури по всьому світу.
