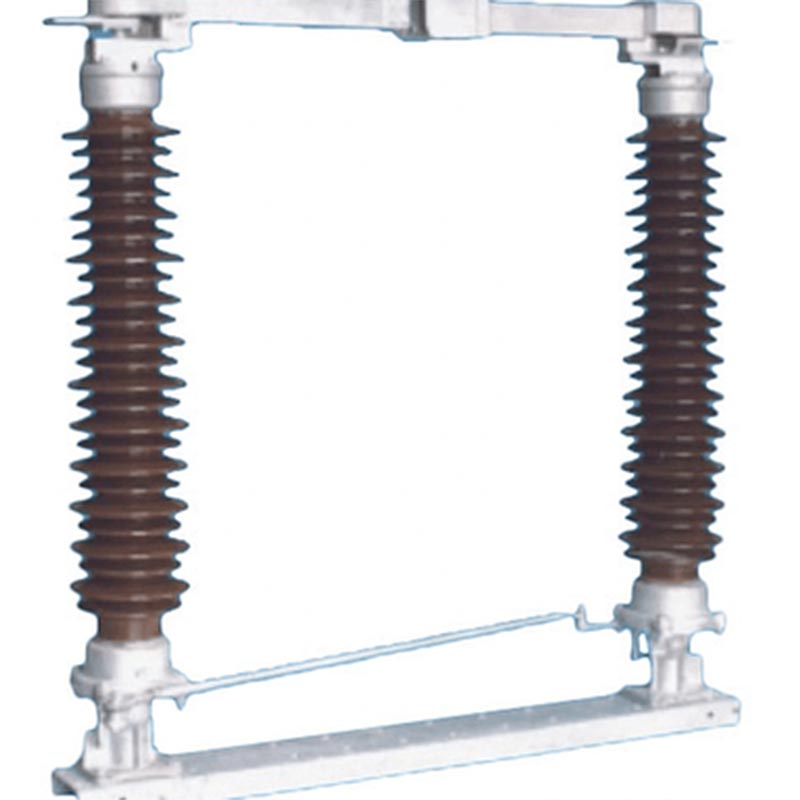

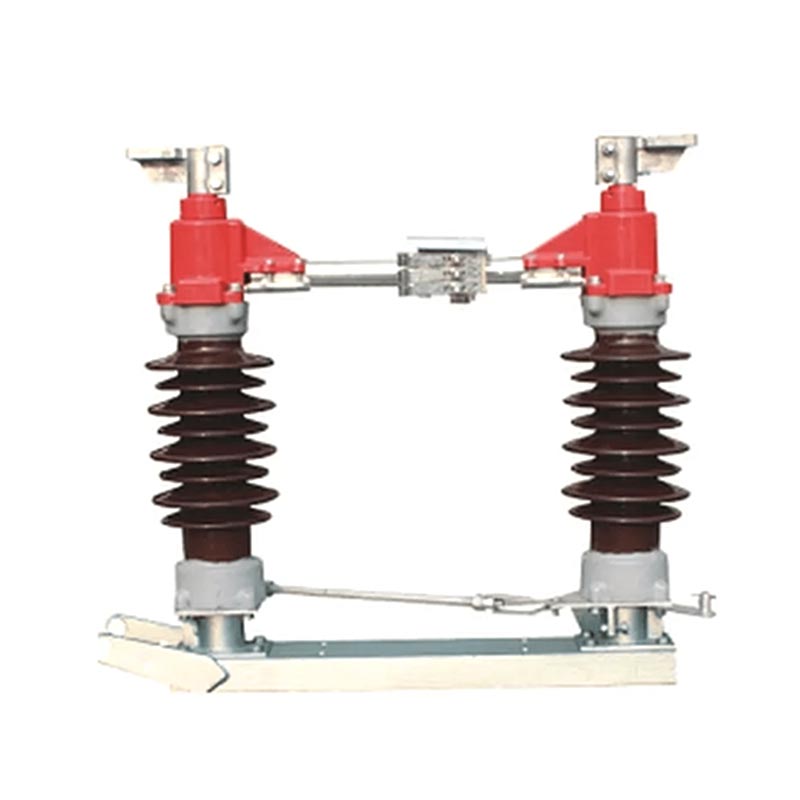

Роз'єднувач зовнішньої підстанції

Роз’єднувач зовнішньої підстанції серії Usune GW4 є основним продуктом, розробленим незалежно виробництва Usune. Він підходить для ланцюгів змінного струму з номінальною частотою 50 Гц і номінальною напругою 35 кВ до 170кВ. В основному використовується для розмикання та замикання ланцюга без навантаження, це незамінний засіб безпеки компонент систем передачі та розподілу електроенергії. Він також може служити базовою одиницею для похідних продуктів в тій же серії, пропонуючи широкі можливості розширення для задоволення різноманітних потреб проекту.

Роз'єднувач зовнішньої підстанції має горизонтальну поворотну структуру перемикання, яка є стабільною механічні характеристики, високий рівень ізоляції, сильна стійкість до забруднення та зручна установка та обслуговування. Ефективно ізолює джерела живлення, забезпечує безпеку обслуговування електрообладнання та завершує операції перемикання без навантаження, що робить його придатним для різноманітних суворих зовнішніх умов, таких як висока висота, низька температура та сильне забруднення.

Основні функції продукту

1. Ізоляція живлення: ефективно відключає обладнання від електромережі, забезпечуючи безпеку обслуговування персонал і обладнання;
2. Довгострокова навантажувальна здатність: може стабільно витримувати номінальний струм навантаження протягом тривалого часу, забезпечуючи безперервну потужність постачання;
3. Перемикання без навантаження: завершує перемикання без навантаження ненавантажених ліній і трансформаторів, а також перемикання шин роботи, що задовольняють потреби гнучкої настройки електромережі;
4. Захист від заземлення: може бути налаштований за допомогою вимикача заземлення за потреби для досягнення надійного заземлення ланцюга, подальше підвищення безпеки експлуатації.

Стандарти відповідності

Для забезпечення якості продукції та безпеки експлуатації серія Usune GW4 суворо дотримується міжнародних стандартів офіційних стандартів, у тому числі IEC 62271-102 «Високовольтні роз’єднувачі змінного струму та заземлювачі» та IEC 60694 "Загальні технічні умови для високовольтних розподільних пристроїв і пристроїв керування". Завод реалізує а суворий процес перевірки якості. Кожен продукт проходить комплексне тестування продуктивності перед відправленням на заводі, щоб усі параметри відповідали стандартним вимогам.

Технічні параметри продукту Серія Usune GW4 включає кілька моделей, таких як GW4(A)-35(D)(W), GW4(A)-126(D)(W), і GW4(A)-170(D)(W), з номінальним струмом в діапазоні від 630A до 2500A, підходить для різних рівнів напруги та навантаження сценарії. Основні технічні параметри (ключові показники) такі:

Крім того, вироби оснащені ручними механізмами керування CS11, CS17D, CS14G та електричними CJ2. робочі механізми. Конфігурації допоміжних перемикачів оптимізовано відповідно до типу механізму гнучка і надійна робота.

Основна структура продукту

1. Герметичний корпус підшипника

Конструкція з подвійним ущільненням, вузол валу підтримується двома радіальними шарикопідшипниками, що ефективно запобігає проникнення вологи, пилу та шкідливих газів.

2. Самодіючий контактний палець

Середній контакт використовує контактний палець автоматичної дії, що усуває потребу в пружині. Він покладається на себе еластичність для затискання контакту, що забезпечує стабільний контакт і знижує витрати на обслуговування.

3. Блокуюча структура

Основний струмопровідний ланцюг і заземлювач оснащені механізмом блокування, що забезпечує вимикач заземлення не може замкнутися, коли головний ланцюг замкнутий, і навпаки, запобігаючи неправильній роботі.

4. Гнучке з'єднання

Гнучке з'єднання всередині вихідної основи міцно закріплено на провідному стрижні та клемній пластині. Без масла самозмащувальні підшипники забезпечують плавне обертання та продовжують термін служби.

Основні характеристики

1. Професійний дизайн + захист патенту

Usune має професійну команду досліджень і розробок з багаторічним досвідом проектування високовольтного електричного обладнання. The Структура провідних компонентів серії GW4 отримала національний патент на корисну модель. Контактний палець використовує a новий матеріал з високою міцністю, високою провідністю та високою еластичністю, що дозволяє уникнути таких проблем, як пружинна корозія, зменшена сила затиску внаслідок термічного відпалу та підвищений контактний опір.

2. Зріла продуктивність + надійна технологія

Серія GW4 існує на ринку вже багато років із розвиненою технологією виробництва та стабільною продуктивністю. Обертові компоненти не потребують технічного обслуговування, а в частинах трансмісії використовуються шпильки з нержавіючої сталі з нейлоновими втулками, що містять дисульфід молібдену. Сталеві компоненти піддаються гарячому цинкуванню для забезпечення гладкості експлуатація та довготривале запобігання іржі.

3. Відповідність стандартам + суворий контроль якості

Як професійний виробник, Usune суворо дотримується міжнародних стандартів у своєму виробничому процесі. The фабрика може похвалитися комплексною системою контролю якості, яка контролює весь процес від закупівлі сировини до складання та тестування виробу. Продукція пройшла численні авторитетні випробування та сертифікації, а їх продуктивність широко визнана в галузі.

4. Надійна якість + комплексне обслуговування

Usune надає пріоритет задоволеності клієнтів, надаючи вичерпні консультації перед продажем, інструкції з встановлення та послуги післяпродажного обслуговування. Вироби мають тривалий термін служби і низькі витрати на обслуговування, а завод забезпечує комплексну післяпродажну підтримку для вирішення проблем клієнтів.

Середовище застосування

Роз’єднувач підстанції Usune серії GW4 призначений для суворих зовнішніх умов, виставок сильна адаптивність до навколишнього середовища. Умови експлуатації повинні відповідати наступним вимогам: висота над рівнем моря не більше 2000м; температура навколишнього середовища від -40 ℃ до +40 ℃; швидкість вітру не більше 34 м/с; сейсмічна інтенсивність не перевищує 8 градусів; товщина глазурі не більше 10 мм; відсутність сильної запиленості, хімічної корозії, сильної вібрації та займисті/вибухові небезпеки; і рівний монтажний фундамент. Якщо середовище програми користувача перевищує вищевказаних вимог, індивідуальне рішення можна узгодити з Usune.

Випадок застосування в реальному світі

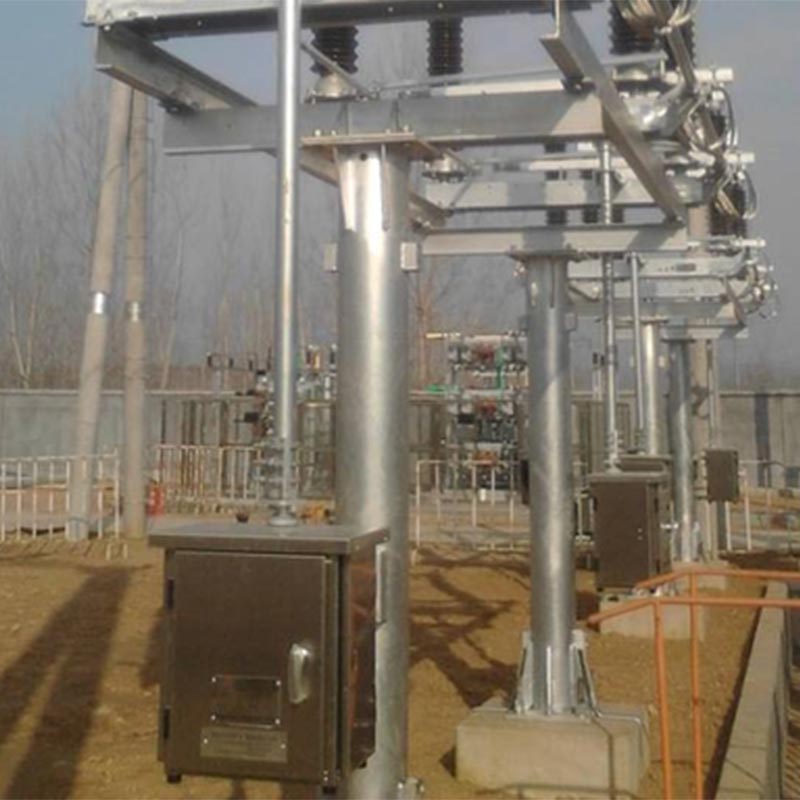

Назва проекту: Проект реконструкції відкритої підстанції 110 кВ у Північному Китаї

Передумови проекту: Ця підстанція розташована в місті на півночі Китаю, яке переживає суворі зими (мінімум температура -35℃) і часті сильні вітри. Оригінальний роз’єднувач страждав від низької температури стійкість, нестабільна робота та високі витрати на обслуговування. Після комплексного порівняння команда проекту вибрав роз’єднувач зовнішньої підстанції Usune GW4-126(D)(W)/1250. Usune надав повний продукт набір і інструкції з встановлення.

Результати застосування: Продукт стабільно працював протягом 3 років після введення в експлуатацію, демонструючи відмінні результати стійкість до низьких температур і вітростійкість. Його операції відкриття та закриття є гнучкими та надійними. The Функція самоочищення контактів ефективно запобігає виходу з ладу контактів, викликаного накопиченням пилу та снігу необслуговувана конструкція зменшує щоденне технічне навантаження підстанції. Власник проекту високо визнає ефективність і післяпродажне обслуговування продукції Usune і підписав довгострокову співпрацю угоду з Usune, яка призначає її призначеним виробником для наступних проектів реконструкції підстанцій.

FAQ

Питання 1: Що робити, якщо роз’єднувач серії Usune GW4 не відкривається або не закривається належним чином під час використання?

A1: Спочатку візуально перевірте, чи не деформований шатун, чи не ослаблено з’єднання та чи затискач ослаблений або зісковзує. Деформований шатун потребує заміни; мають бути слабкі з’єднання та затискачі затягнути динамометричним ключем відповідно до крутного моменту, зазначеного в посібнику (див. Таблицю 5). Якщо посібник робочий крутний момент значно зростає, це може бути пов’язано із засохлим мастилом на обертових частинах або іржею на штифт вала. Очистіть і змастіть обертові частини, щоб забезпечити безперебійну роботу.

Q2: Які цикли обслуговування та ключові моменти для роз’єднувальних вимикачів серії Usune GW4?

A2: Продукт розроблено таким чином, що він не потребує технічного обслуговування, але рекомендується забезпечити регулярну перевірку та обслуговування довгострокова стабільна робота: простий огляд на місці слід проводити кожні 2 роки; коли не працює, технічне обслуговування слід проводити кожні 5 років або кожні 2000 операцій; капітальний ремонт необхідно проводити щоразу 10 років або кожні 5000 операцій. Основні моменти технічного обслуговування включають: перевірку цілісності механічних частин і ізоляторів, вимірювання опору основного провідного кола, перевірка затягування болтів і випробування робочий стан допоміжних вимикачів і електричних компонентів блокування.

Інструкції з постачання та замовлення продукції

1. Повнота постачання продукту: кожен роз’єднувач серії Usune GW4 і вимикач заземлення постачаються з приладдя для монтажу та механізм приводу, замовлені користувачем, разом із сертифікатом продукту, інструкція зі встановлення та експлуатації, а також список аксесуарів для забезпечення безпроблемної установки та використання.

2. Інструкції щодо замовлення При замовленні вкажіть: модель виробу, назву, номінальний струм, номінальну напругу, чи налаштований заземлювач (одинарне заземлення/подвійне заземлення); тип, модель і назва операційної механізм; живлення та напруга електромагнітного замка (за наявності); модель і керуюча напруга в електричний привод (за наявності). Якщо потрібна спеціальна технічна документація або монтажне приладдя, уточнюйте при замовленні.

1. Основа дотику пальців
2. Дотик пальцями
3. Пластина магнітного замка
4. Болт
5. Контакт
Рисунок 2. Схематична діаграма домінуючих електричних контактних точок

1. Статична контактна головка заточеного ножа
2. Контактний палець
3. Пластина позиціонування
4. Шліфована трубка ножа
Малюнок 3 Схематична діаграма положення трубки заземлення та позиціонуючої пластини

Малюнок 4 Схема підйому

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування
