Роз'єднувач високої напруги

Високовольтні роз’єднувачі серії Usune GW8 і GW13 для систем заземлення нейтралі трансформатора є зовнішніми високовольтними електричне обладнання, спеціально розроблене для систем заземлення нейтралі трансформатора. Підходить для змінного струму 50/60 Гц системи, вони доступні зі специфікаціями напруги 40,5 кВ, 72 кВ і 110 кВ. Їх основною функцією є безпечне перемикання стан підключення нейтральної точки трансформатора в умовах холостого ходу, що відповідає вимогам безпеки для живлення перемикання режимів роботи системи та обслуговування обладнання.

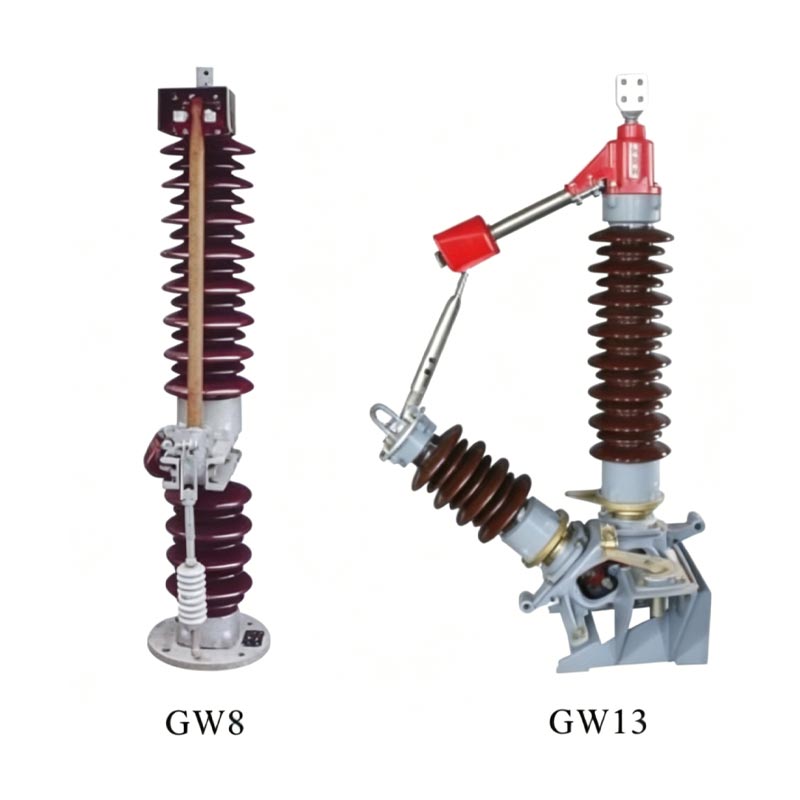

Моделі продукції та робочі механізми

1. Серія GW8: може бути оснащена електричним приводом типу CJ або ручним приводом типу CS8, підходить для сценаріїв заземлення нейтральної точки на звичайних підстанціях.

2. Серія GW13: може бути оснащена електричним приводом типу CJ або ручним керуванням типу CS14 механізм, що забезпечує більш гнучку роботу та вищу надійність.

Структура продукту

Роз’єднувачі високої напруги серій GW8 і GW13 для систем заземлення нейтралі трансформатора мають однополюсний тип. структура, яка в основному складається з корпусу полюса та робочого механізму.

1. Корпус полюса

Включає основу, ізолятор стовпа, струмопровідне плече, контакти тощо. Ізолятор стовпа забезпечує надійне електричне ізоляція, провідне плече та контакти утворюють основну провідну ланцюг, а основа забезпечує стабільність установка.

2. Робочий механізм

Приводить в обертання струмопровідне плече за допомогою з’єднання, реалізуючи дію розмикання та замикання роз’єднувача перемикач. Точне позиціонування та стабільна робота забезпечують чітке та надійне від’єднання після відкриття.

Особливості та переваги продукту

1. Високі показники безпеки

Використовує високоякісні ізоляційні матеріали та точну конструкцію контактів із відмінною міцністю ізоляції та ефективність гасіння дуги, що забезпечує безпечне перемикання без навантаження.

2. Гнучка операція

Підтримує як електричний, так і ручний режими роботи, адаптуючись до автоматичного керування та ручного керування на місці потреби різних сценаріїв.

3. Сильна адаптивність до навколишнього середовища

Розроблений спеціально для зовнішнього використання, стійкий до високих і низьких температур, вологості, корозії та забруднення, підходить для різноманітних суворих зовнішніх умов.

4. Стабільна та надійна робота

Суворий вибір матеріалів і контроль процесів у поєднанні з комплексною системою управління якістю призводять до a низький відсоток відмов і довгострокова стабільна робота.

5. Проста структура та зручне обслуговування

Компактна конструкція, легка установка та обслуговування, що ефективно зменшує подальшу експлуатацію та обслуговування витрати.

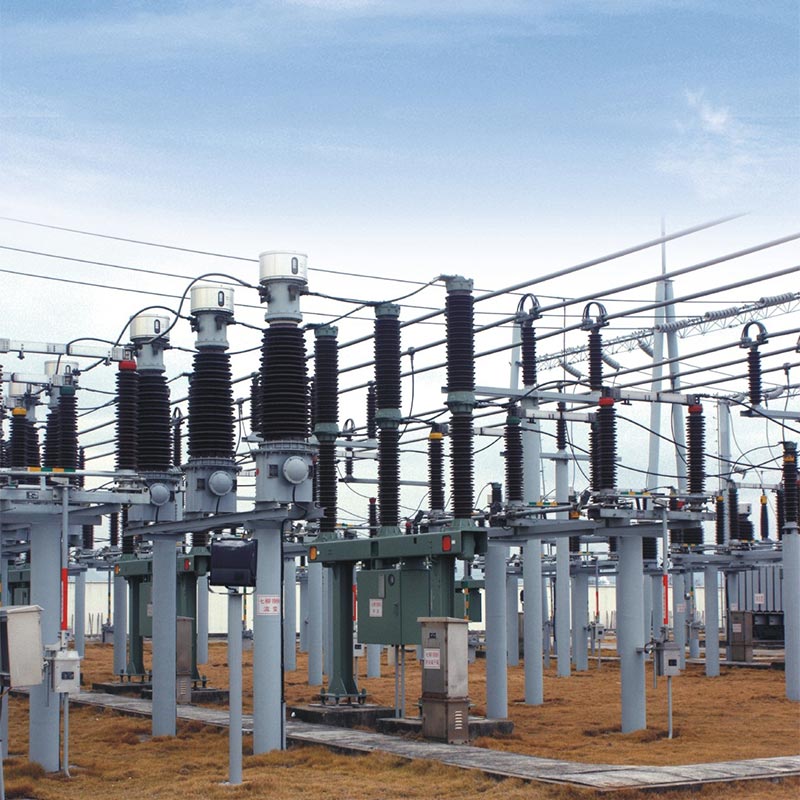

Випадок застосування

Випадок 1: Міська підстанція 220 кВ у Східному Китаї

Міська центральна підстанція 220 кВ у Східному Китаї використовує високовольтний роз’єднувач Usune GW8-110 кВ для трансформатора Система заземлення нейтралі для головного трансформатора. Ця підстанція відповідає за електропостачання міста центру, що вимагає надзвичайно високої надійності та безпеки обладнання. З моменту введення в експлуатацію у 2022 році обладнання успішно виконав тисячі операцій перемикання нейтральної точки. Під час щорічного технічного обслуговування та сітки налаштування режиму роботи, його гнучка робота та надійна робота контактів ефективно забезпечили особиста безпека обслуговуючого персоналу та стабільна робота електромережі.

Приклад 2: Підстанція Північно-Західної ВЕС

Велика вітрова електростанція на північному заході Китаю вибрала роз’єднувачі високої напруги Usune GW13-72kV для системи заземлення нейтралі трансформатора. Регіон має суворі природні умови, з великими перепадами температур, сильними вітрами і піщані бурі, і велика висота. Продукти серії GW13 з їх чудовою адаптованістю на відкритому повітрі та стійкістю до корозії опору, стабільно працювали більше трьох років, ефективно співпрацюючи з трансформатором ВЕС система захисту від заземлення нейтральної точки для забезпечення безпечної та стабільної роботи вітрової електростанції системи та безперебійного підключення до мережі електроенергії.

Основні технічні параметри

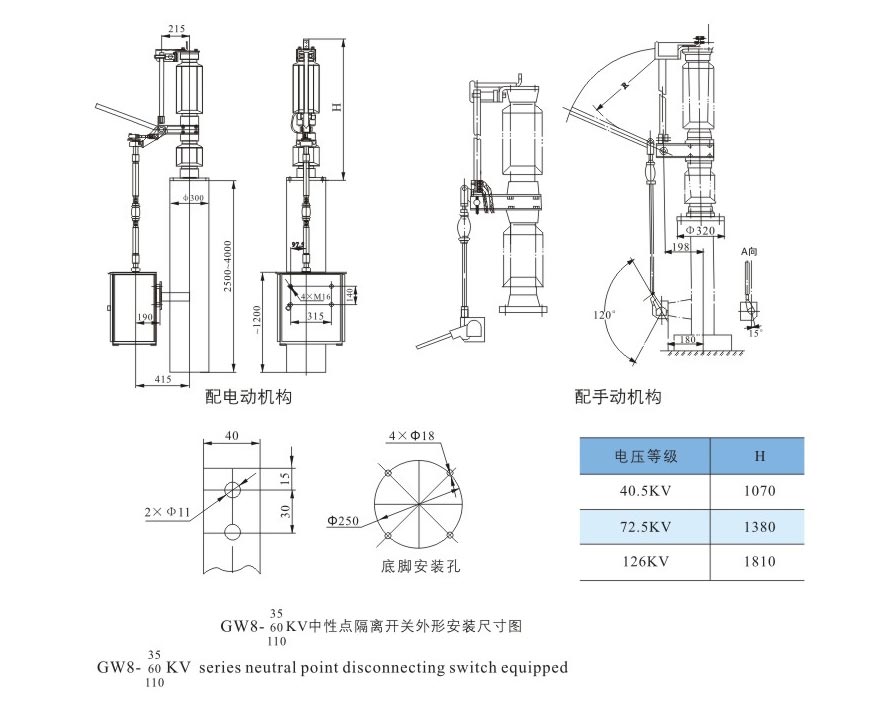

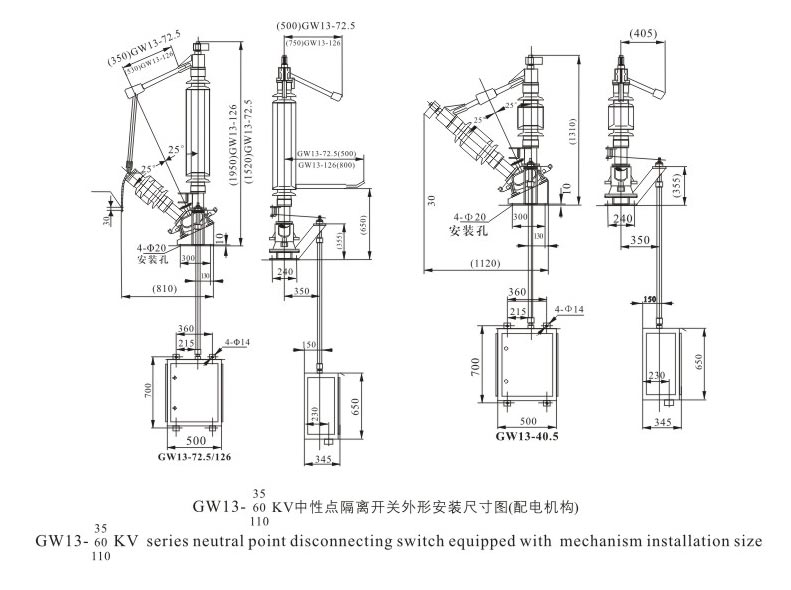

Зовнішні розміри

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

FAQ

Q1: Які основні відмінності між вимикачами нейтральної точки серій Usune GW8 і GW13?

A: Основна відмінність полягає в відповідності операційного механізму та деяких конструктивних конструкціях. Серія GW8 є оснащений електричним механізмом типу CJ або ручним механізмом типу CS8; серія GW13 оснащена a Електричний механізм типу CJ або ручний механізм типу CS14. Конструктивно він має оптимізований поворотний контакт дизайн, що пропонує покращені можливості самоочищення та кращу придатність для суворих зовнішніх умов.

Q2: Чи можна використовувати вимикачі нейтралі Usune із заземленням у високогірних і високотемпературних зонах?

A: Так. Ця серія розроблена спеціально для зовнішнього використання з високою адаптивністю до навколишнього середовища. Він може працювати зазвичай на висоті ≤1000 м (більшу висоту можна налаштувати) і при температурі від -40 ℃ до +40 ℃. Це має відмінну вологостійкість, стійкість до забруднень і стійкість до корозії. Спеціальні антикорозійні та обробка від зледеніння може бути забезпечена відповідно до вимог користувача.

Висновок

Трансформатори серій Usune GW8 і GW13 (роз’єднувач високої напруги для системи заземлення нейтралі трансформатора) високоякісні продукти, що поєднують передові технології, надійну якість і чудову продуктивність. Як а професійний виробник і постачальник у Китаї, Usune завжди дотримується принципів якості в першу чергу перш за все для клієнтів, надаючи безпечні, надійні та ефективні рішення для високовольтного електричного обладнання для глобального використання клієнтів енергосистеми. Серед них широке поширення набули вироби з роз’єднувальними вимикачами із заземленням нейтральної точки визнання та довіру з боку споживачів електроенергетики завдяки їх багатому досвіду практичного застосування та комплексне післяпродажне обслуговування.
