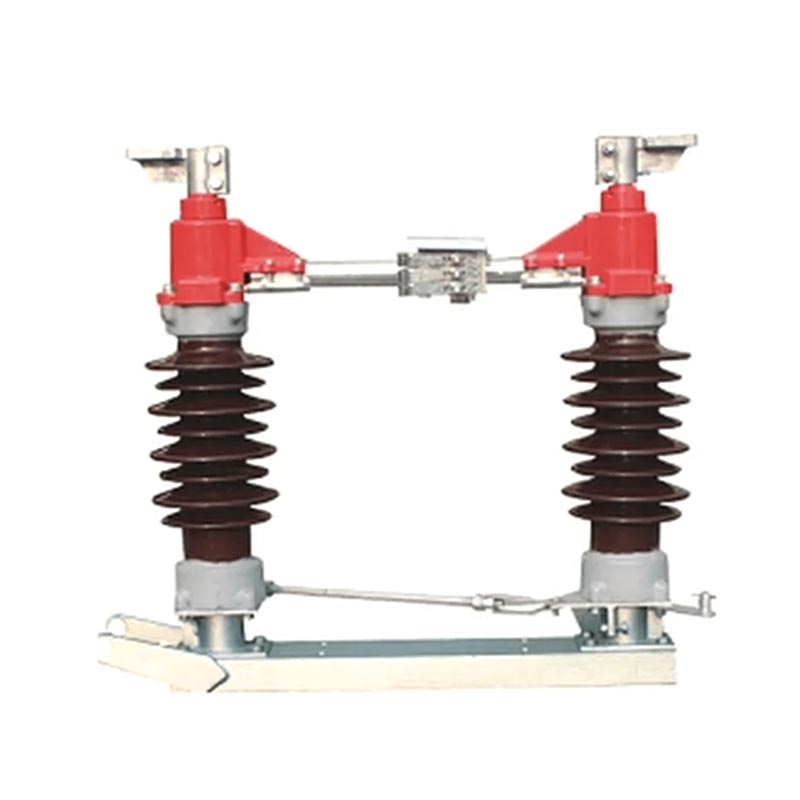

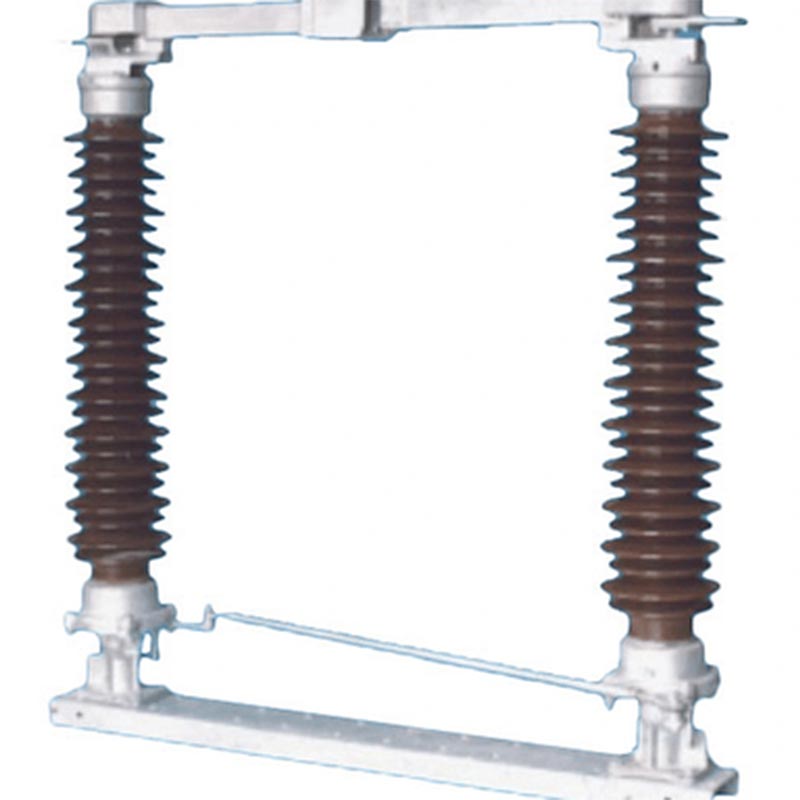

Ізоляційний вимикач зовнішній ручний моторизований

Ізоляційний перемикач Outdoor Manual Motorized є основним продуктом Usune, спеціально розробленим для зовнішнього змінного струму ланцюги з номінальною частотою 50 Гц і номінальною напругою 35 кВ ~ 170 кВ. Це ключова частина обладнання для забезпечення безпечної та стабільної роботи енергосистем, а також може служити базовим блоком для цієї серії похідні продукти. Продукція виробляється в суворій відповідності до IEC 62271-102 «Висока напруга змінного струму». роз’єднувачі та заземлювачі» та IEC 60694 «Загальні технічні умови для високовольтних розподільних пристроїв». і апаратура керування", забезпечуючи професійний досвід і надійність продукції.

Завдяки горизонтальній поворотній структурі перемикання, цей перемикач може похвалитися високим рівнем ізоляції та сильним забрудненням стійкість, стабільні механічні характеристики та зручне встановлення та обслуговування. Він підтримує як ручний, так і електричний режим і може бути налаштований за допомогою заземлювача за потреби. Він адаптований до суворих зовнішніх умов таких середовищах, як велика висота, низькі температури та сильне забруднення. Як надійний постачальник, Usune строго дотримується міжнародних стандартів і суворо контролює якість продукції, щоб забезпечити клієнтів високою якістю, безпечні та довговічні вимикачі.

Основні сценарії застосування

Зовнішній ручний моторизований ізоляційний вимикач широко використовується в зовнішніх системах передачі та розподілу електроенергії в електромережах, на промислових і гірничодобувних підприємствах, у міському будівництві, у новій енергетиці. Це так підходить для застосувань, які потребують частого відключення живлення та обслуговування безпеки, і особливо добре підходить для суворих зовнішніх умов, ефективно забезпечуючи безперервність і безпеку електропостачання.

Основні параметри продукту

Продукт може похвалитися чудовими технічними характеристиками та охоплює різноманітні характеристики. Його основні параметри: наступним чином:
- Номінальна напруга: 35 кВ ~ 170 кВ
- Номінальний струм: 630A~2500A
- Номінальний короткочасний струм: 20 кА/с ~ 50 кА/с
- Номінальний піковий струм: 50 кА ~ 125 кА
- Основний опір ланцюга: ≤125 мкОм (залежить від моделі)
- Витримувана напруга частоти за одну хвилину: 80 кВ ~ 200 кВ
- Витримувана напруга грозового імпульсу: 115 кВ ~ 860 кВ (залежить від моделі та заземлювача)
- Механізм керування: ручний (серії CS11, CS17D, CS14G) або електричний (тип CJ2)

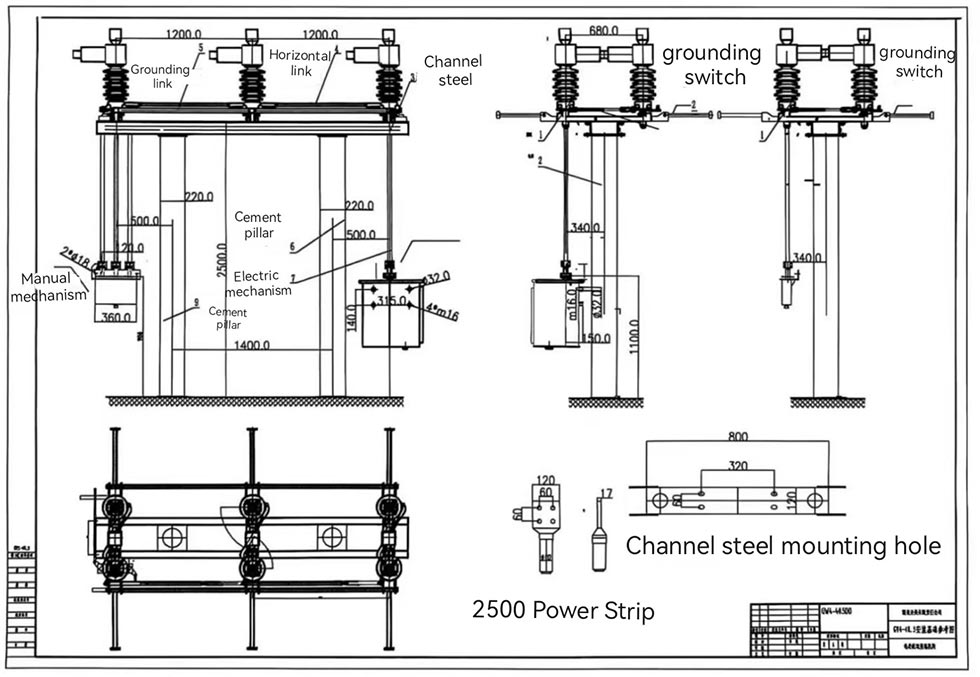

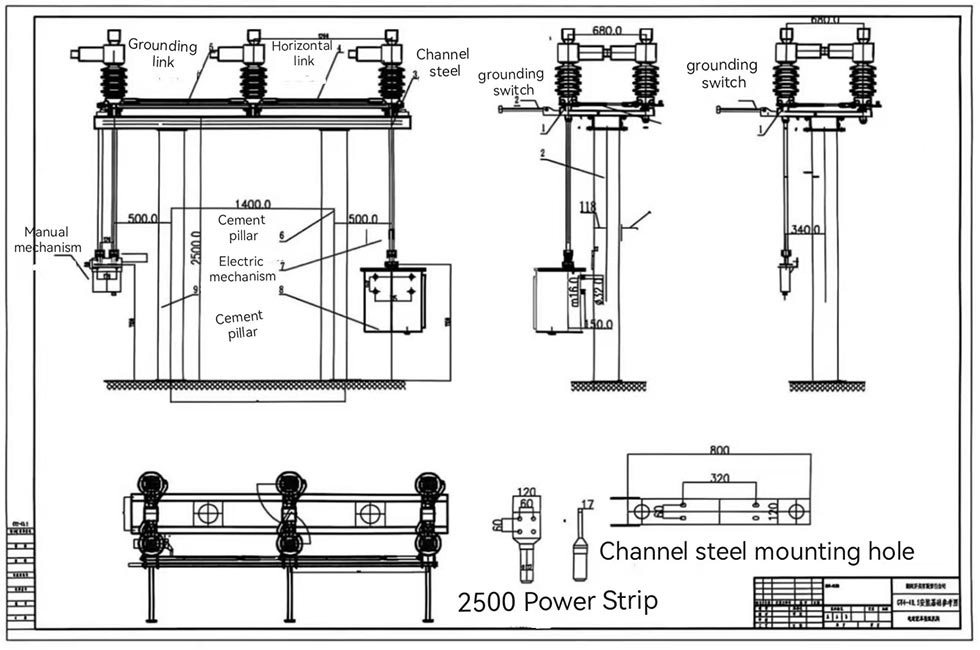

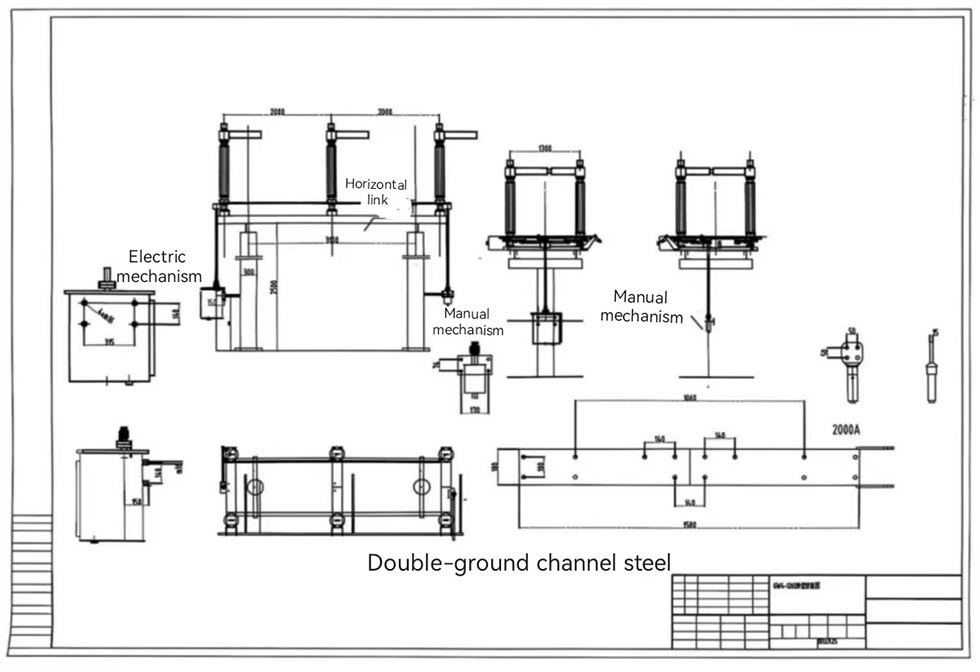

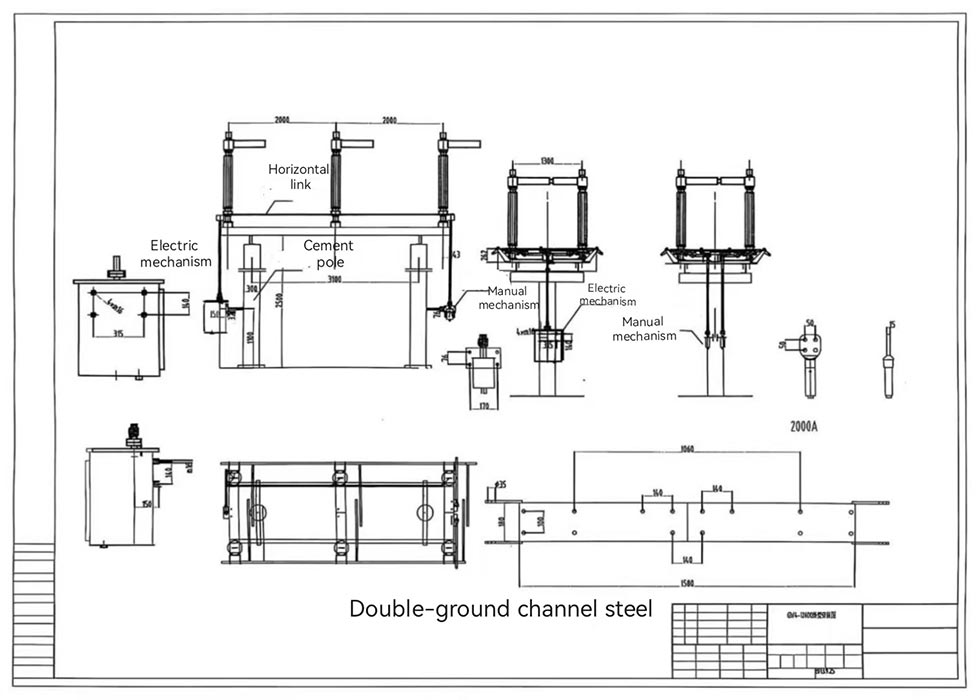

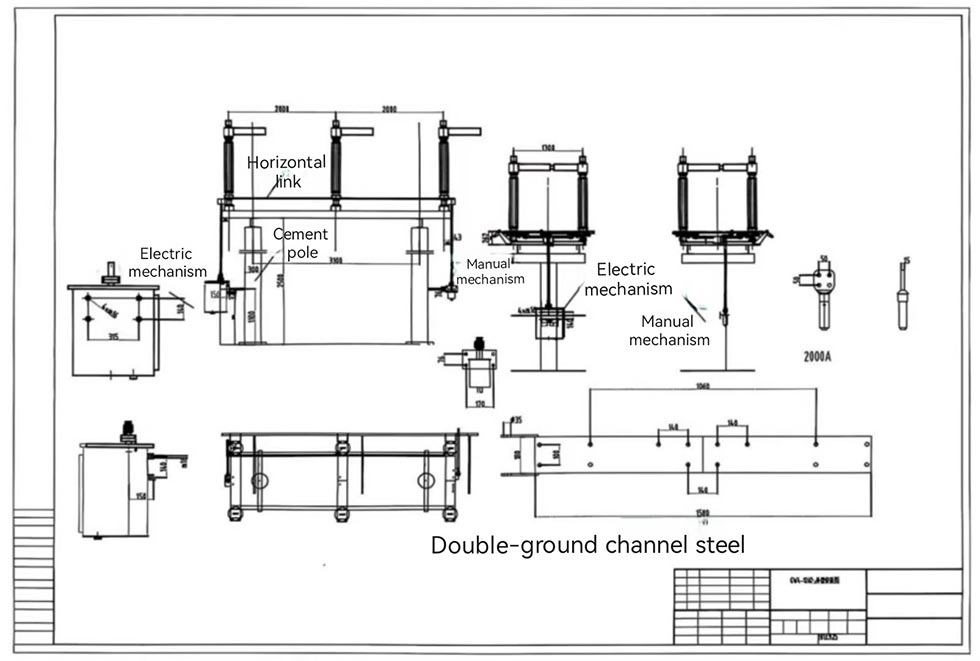

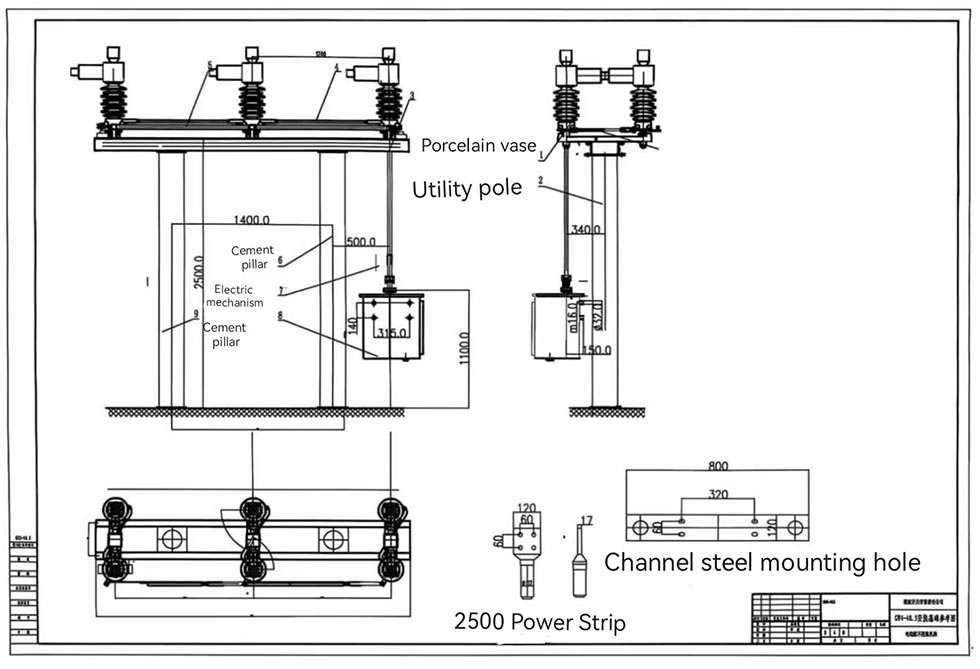

Основна структура продукту

Ізоляційний вимикач зовнішній ручний моторизований використовує структуру квитування з подвійною опорою. Кожна фаза складається з основи, опорні ізолятори, вихідні клеми та контакти. Два опорних ізолятора встановлені паралельно один одному гнізда підшипників на обох кінцях основи та перпендикулярно до основи. Основна провідна частина обертається приблизно 90° з опорними ізоляторами. Середній контакт має самоочисну обертову структуру, яка видаляє пил та бруд від контакту під час відкриття та закриття, що забезпечує надійний контакт. Обертові частини мають герметичний, конструкція, що не вимагає технічного обслуговування, а в компонентах трансмісії використовуються шпильки з нержавіючої сталі та молібдену дисульфідвмісні нейлонові втулки, які є стійкими до корозії та не іржавіють.

Основні характеристики продукту

1. Висока надійність

Для контактних пальців використовується новий тип високоміцного матеріалу з високою електропровідністю та високою еластичністю. Вони покладаються на їх власна еластичність для затискання контактів, уникаючи руйнування контактів, викликаного корозією пружини та термічним відпалом. Ця структура провідного компонента отримала національний патент на корисну модель.

2. Адаптація до суворих умов

Адаптується до висоти ≤2000 м, температури навколишнього середовища від -40 ℃ до +40 ℃, швидкості вітру ≤34 м/с та сейсмічної інтенсивності ≤8 ступенів. Шлях витоку відповідає вимогам класу III або IV GB/T5582. Сильна стійкість до забруднень і обмерзання (товщина льоду ≤10 мм).

3. Подвійні режими роботи

Підтримує як ручне, так і електричне керування, яке можна вибрати за потреби. Ручний механізм простий в управлінні, при цьому електричний механізм (типу CJ2) приводиться в рух двигуном змінного струму через редуктор, що забезпечує високу ефективність і працезберігаюча продуктивність.

4. Блокування безпеки

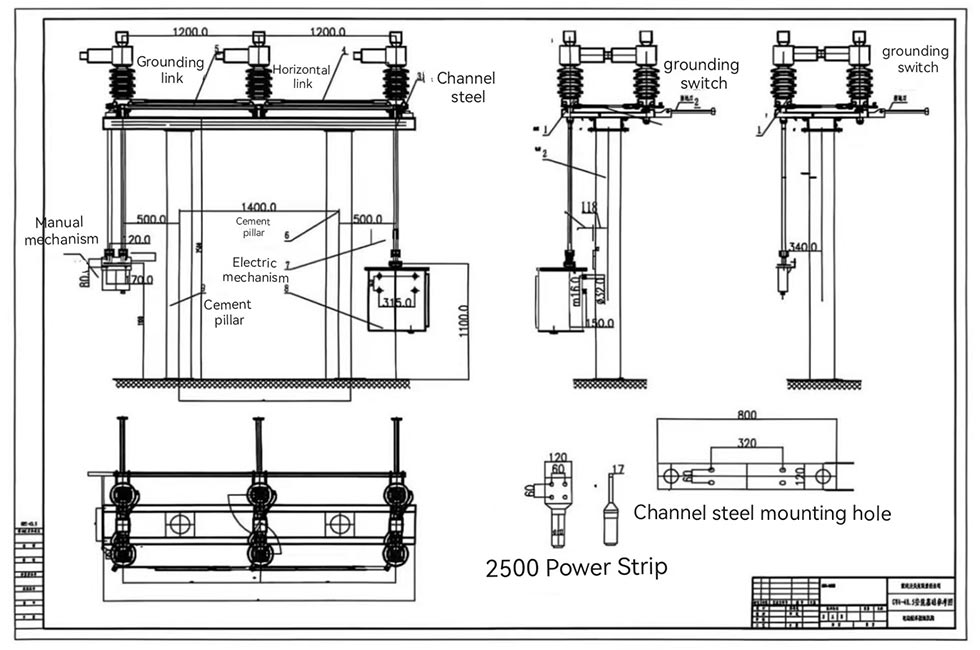

Якщо оснащено заземлювачем, головний провідний контур і заземлювач надійні зблокований, що гарантує, що вимикач заземлення не може замкнутися, коли головний ланцюг замкнутий, і навпаки, запобігання випадковому спрацьовуванню.

5. Зручне встановлення та обслуговування

Міжфазні та вертикальні з’єднувальні стрижні мають затискну конструкцію, що усуває потребу в шпильках та зварювання, що забезпечує високу ефективність монтажу. Обертові частини не потребують обслуговування, що спрощує рутину перевірки та технічне обслуговування, що знижує довгострокові експлуатаційні витрати.

1. Основа дотику пальців
2. Дотик пальцями
3. Пластина магнітного замка
4. Болт
5. Контакт

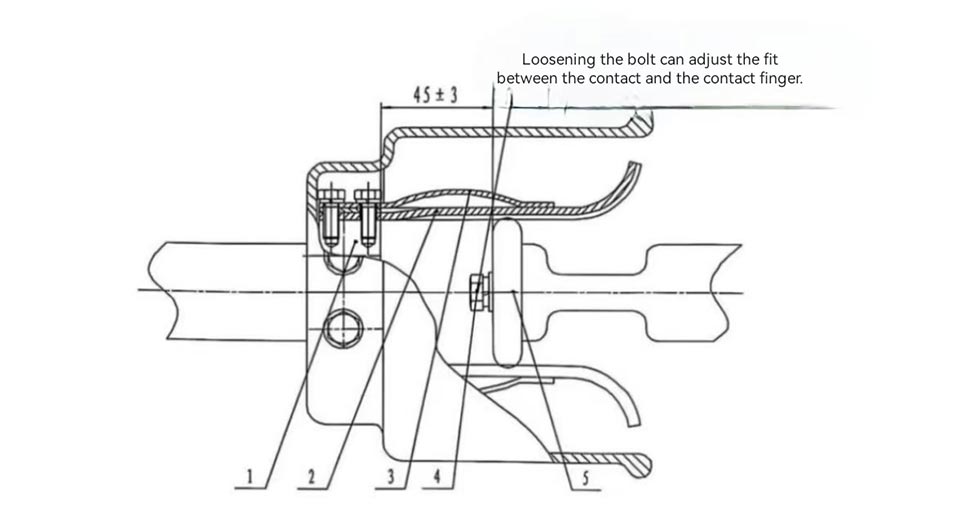

Рисунок 2. Схематична діаграма домінуючих електричних контактних точок

1. Статична контактна головка заточеного ножа
2. Контактний палець
3. Пластина позиціонування

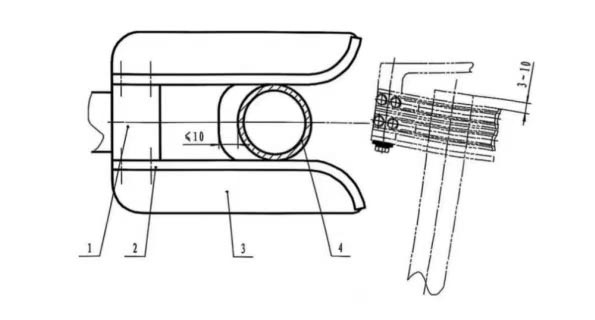

4. Шліфована трубка ножа
Малюнок 3 Схематична діаграма положення трубки заземлення та позиціонуючої пластини

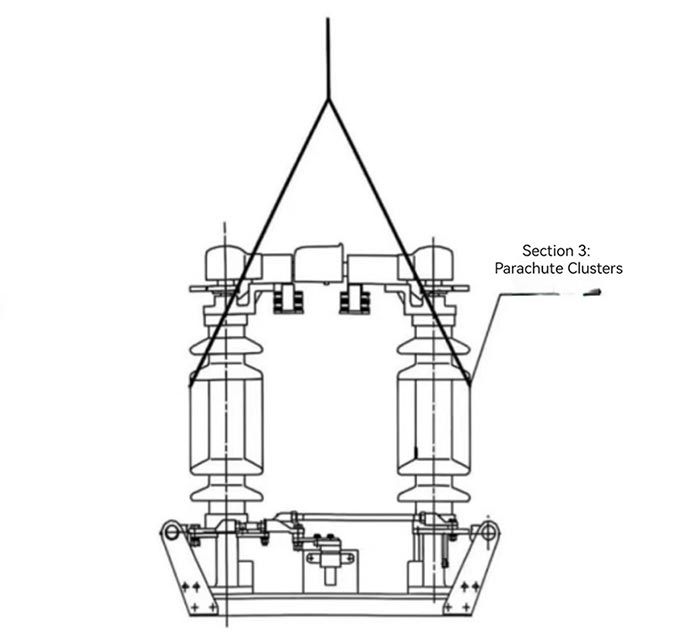

Малюнок 4 Схема підйому

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

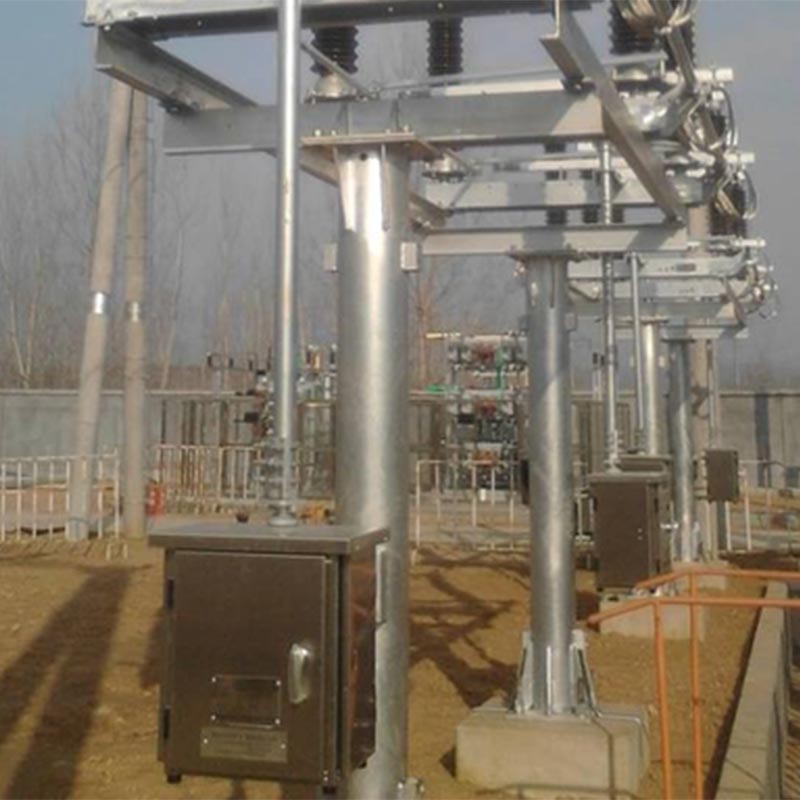

Випадок застосування в реальному світі

Практичний приклад: Проект високогірної електромережі в Західному Китаї

Електромережева компанія на заході Китаю реалізує проект модернізації лінії електропередач на 110 кВ. Розташована за адресою: an на висоті 1800 м, середня річна температура в проекті становить від -15 ℃ до 25 ℃, часті сильні вітри та сильний снігопад взимку. Для проекту було обрано роз’єднувачі Usune GW4(A)-126(D)(W)/1250 (оснащені CJ2 електричні приводи та заземлювачі). За останні три роки продукт продемонстрував відмінна адаптованість до навколишнього середовища, без пошкодження ізолятора або контактного перегріву. Відкриття і закриття працює безперебійно, і він все ще може нормально працювати навіть з 8-міліметровим накопиченням льоду взимку, забезпечуючи стабільна робота електромережі. Як виробник, Usune регулярно надає інструкції зі встановлення на місці послуги з обслуговування проекту, заслуживши високу оцінку клієнта.

FAQ

Питання 1: Що робити, якщо крутний момент ручного керування зовнішнього роз’єднувача Usune збільшується під час використання?

A1: Основною причиною збільшення ручного крутного моменту є те, що мастило в обертових частинах трансмісійна система висохла, забруднилася або штифти валу поржавіли, що призводить до збільшення трансмісії опір. Рішення: спочатку зупиніть роботу. Після підтвердження того, що ізолятор знаходиться у відкритому положенні, і високовольтну лінію заземлити, розібрати обертові частини, очистити накопичений бруд та іржу та застосувати відповідну кількість мастила. Якщо проблема не зникає, зверніться до служби післяпродажного обслуговування Usune професійний ремонт. Фабрика Usune має професійний ремонтний персонал і запасні частини для надання своєчасної підтримки.

Питання 2: Чи можна використовувати зовнішній ізоляційний вимикач Usune з ручним приводом у місцях із сильною хімічною корозією? Якщо так, яких запобіжних заходів слід вжити?

A2: Його можна використовувати в місцях із легкою та помірною хімічною корозією. Основні запобіжні заходи: 1. Повідомте постачальника про рівень корозії середовища при замовленні. Usune налаштує антикорозійну обробку (наприклад, гаряче занурення цинкування армованих сталевих деталей і підбір спеціальних антикорозійних ізоляторів); 2. Регулярно прибирати поверхню ізоляторів і струмопровідних частин для видалення агресивних речовин; 3. Скоротіть плановий огляд циклу, зосереджуючись на перевірці контактної поверхні та стану ізолятора, і негайно замініть пошкоджені частини. для у місцях із сильною хімічною корозією зверніться до технічного відділу Usune для отримання індивідуальних рішень.
