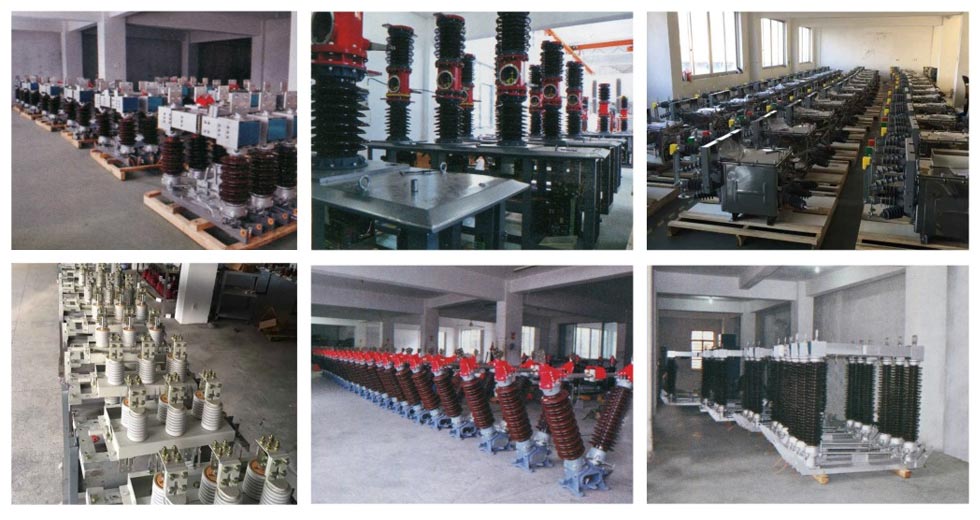

Zhejiang Usune Electric Co., Ltd. — це професійна фабрика, що об’єднує науково-дослідні розробки, дизайн, виробництво та продажі. Його основний продукти включають 12 кВ ~ 245 кВ внутрішні та зовнішні вакуумні вимикачі високої напруги, елегазові вимикачі, навантаження вимикачі та різні роз’єднувачі. Це надійний професійний постачальник як для енергетичних проектів внутрішньому та міжнародному.
Роз’єднувач Usune Gw4 спеціально розроблений для трифазних мереж змінного струму 50/60 Гц. Його первинний функцією є підключення або відключення високовольтних ланцюгів під напругою, без навантаження та забезпечення видимого проміжок електричної ізоляції для обслуговування шин, вимикачів, трансформаторів та інших високовольтних обладнання.
-GB 1985-2004: Вимикачі високої напруги змінного струму та заземлювачі
-IEC 62271-102: Високовольтні комутаційні та контрольні пристрої
-GB/T 11022: Загальні специфікації для високовольтних розподільних пристроїв і пристроїв керування

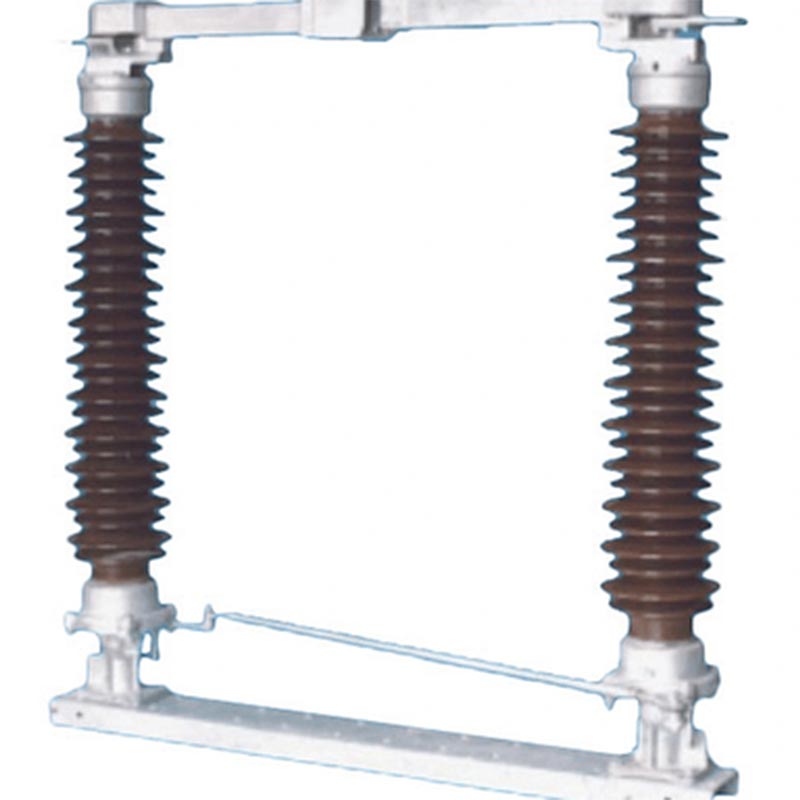

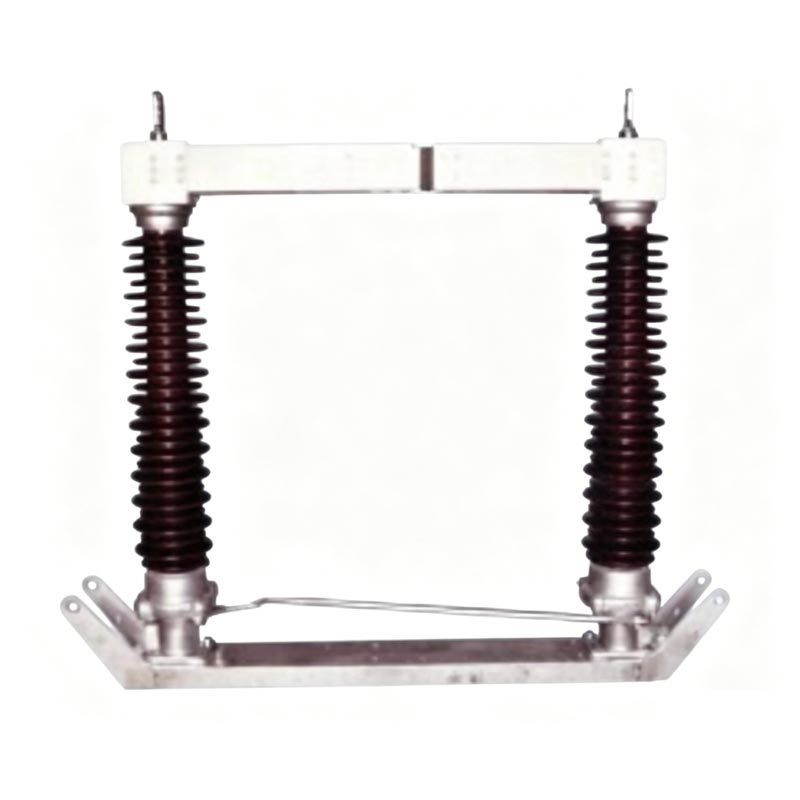

Серія GW4: ізолятор з подвійною опорою, горизонтальний обертовий, переривчастого типу
1. Структура ізолятора з подвійною опорою, два ізолятора на фазу обертаються горизонтально на 90° синхронно.
2. Головні контакти – це мідні контакти з розбитим центром, посріблені, низький контактний опір і хороша провідність.
3. Основа виготовлена з гарячеоцинкованої сталі з герметичними підшипниками, стійка до корозії та міцна.
4. Роз'єднувач GW4 може бути оснащений односторонніми або двосторонніми заземлювачами з механічним
блокування для забезпечення безпеки експлуатації.
5. Привід може бути ручним (CS14G, CS17G) або електричним (CJ6B, CJ11, XCJ-I).
| Параметр | Специфікація |
| Номінальна напруга | 126 кВ (система 110 кВ) |
| Номінальна частота | 50 Гц |
| Номінальний струм | 630A, 1250A, 1600A, 2000A, 2500A |
| Номінальний короткочасний струм (1 с) | 31,5 кА, 40 кА, 50 кА |
| Номінальний піковий струм | 80 кА, 100 кА, 125 кА |
| Витримує напругу змінного струму протягом 1 хв | - До землі: 140 кВ - Поперечний розрив: 160 кВ |
| Робоча температура | від -40°C до +40°C |
| Висота | ≤ 2000м |

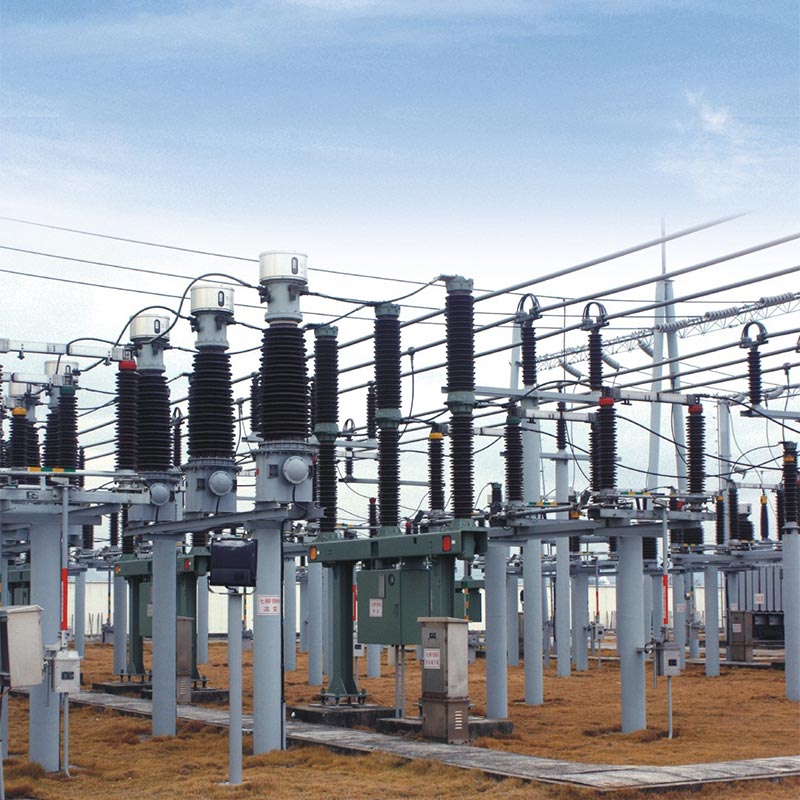

Проект вітрової підстанції 110 кВ
Цей проект розташований у північному регіоні зі значними перепадами температур, що вимагає високого обладнання надійність і холодостійкість. У проекті було обрано кілька роз’єднувальних вимикачів Usune GW4, оснащених електричним механізмів і двосторонніх заземлювачів. Протягом багатьох років з моменту введення в експлуатацію обладнання працювало стабільно, з надійними механічними діями та чудовою стійкістю до корозії, ефективно забезпечуючи безпеку обслуговування підстанції і ефективність щоденної роботи, заслуживши високу оцінку від користувача.
| Пункт | одиниця | Параметри | |||||
| Номінальна напруга | кВ | 40.5 | 72.5 | 126 | 145 | ||
| Номінальний рівень ізоляції | Витримувана напруга за 1 хв. (ефективне значення) | На землі | кВ | 95 | 160 | 230 | 275 |
| Перелом | кВ | 118 | 200 | 230+70 | 275+85 | ||
| Номінальний струм грозового імпульсу (піковий) | На землі | кВ | 185 | 350 | 550 | 650 | |
| Перелом | кВ | 215 | 410 | 550+110 | 650+120 | ||
| Номінальна частота | Гц | 50/60 | |||||
| Номінальний струм | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Номінальний короткочасний струм | кА | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | ||
| Номінальний піковий струм | кА | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| Номінальна тривалість короткого замикання | Ніж/Меч | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Номінальне механічне навантаження на клему | Горизонтальний і вертикальний | N | 1250 | 1250 | 1250 | 1250 | |
| Горизонтальний | N | 750 | 750 | 750 | 750 | ||
| Вертикальна сила | N | 1000 | 1000 | 1000 | 1000 | ||
| Шлях витоку | мм | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Механічне життя | Часи | 5000 | 5000 | 1000 | 5000 | ||
| Моторний привід | Модель | CJ | CJ | CJ | CJ | ||
| Напруга двигуна | V | AC380、AC220、DC220、DC110 | |||||
| Контур регулювання напруги | V | AC380、AC220、DC220、DC110 | |||||
| Очки, час закриття | s | 7±1 | |||||
|
Людський привод |
Модель | CS14 CS17 | |||||
| Напруга електромагнітного замка | V | AC220、DC220、DC110 | |||||
• Ізолятори: немає тріщин, пошкоджень або бруду.
• Контакти: чисті, непошкоджена посріблена поверхня.
• Кріплення: усі болти затягнуті.
• Механізм: Плавне обертання; змастити рухомі частини.
• Вертикальність ізолятора: відрегулюйте прокладками (макс. 3 мм на місце).
• Трифазна синхронізація: відрегулюйте кривошип і тяги.
• Контактний тиск: Забезпечте належне введення та тиск.
• Працюйте лише без навантаження; переконайтеся, що автоматичний вимикач розімкнуто.
• Ручне керування: використовуйте ручку керування; уникайте надмірної сили.
• Моторизована робота: використовуйте локальне/дистанційне керування; положення монітора.
• Блокування: не примушуйте працювати, якщо блокується.
• Періодичний капітальний ремонт: кожні 1–2 роки.
• Очистити ізолятори та контакти; застосувати промисловий вазелін.
• Змастіть підшипники та деталі трансмісії.
• Перевірте, чи немає ослаблених болтів, зношених контактів і пошкоджень ізолятора.
• Після короткого замикання: негайно перевірте.
• Неможливо працювати: перевірте блокування, заклинило зв'язок або несправність двигуна.
• Асинхронні фази: відрегулюйте перехресні зв'язки.
• Перегрів контакту: очистіть і затягніть; чекове сріблення.
A: Ні. Роз’єднувальний вимикач GW4 підходить лише для ізоляції та комутації лише під напругою, без навантаження умови. Він не має здатності гасити дугу, і його суворо заборонено використовувати під навантаженням. Це необхідно використовувати разом із автоматичним вимикачем.
A: Механічне блокування забезпечує безпечну робочу послідовність: головний вимикач розімкнути → вимикач заземлення замкнутий; вимикач заземлення відкритий → головний вимикач замкнутий, що запобігає неправильній роботі та забезпечує безпеку обслуговування персоналу.
A: Стандартний тип підходить для середовищ із висотою ≤2000 м і температурою від -40 ℃ до +40 ℃, які можуть задовольнити потреби більшості зовнішніх підстанцій; для особливо високогірних або сильно забруднених районів, посилену ізоляцію та антикорозійні рішення можна налаштувати.
