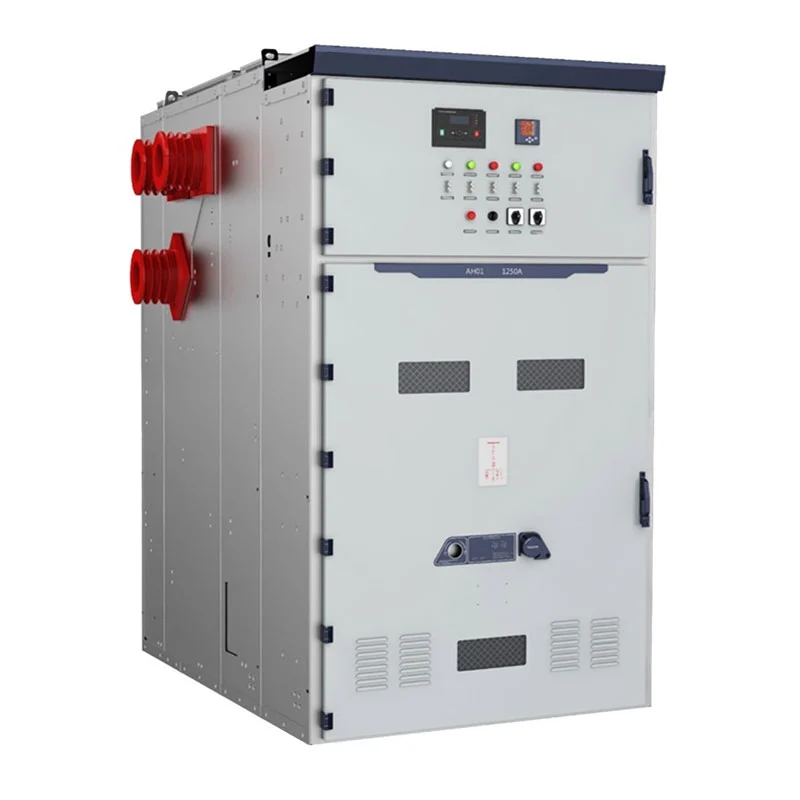

Панель розподільчого пристрою KYN61-40.5 33 кВ для внутрішнього використання VCB розроблена для проектів, що вимагають внутрішньої напруги з високою напругою платформа розповсюдження. Його конфігурація поєднує в собі висувний вакуумний вимикач у металевому корпусі конструкцію, окремі електричні відсіки, системи шин, кабельні з’єднання та вторинне контрольне обладнання в інтегровану лінійку розподільних пристроїв.
Usune працює відповідно до систем менеджменту ISO 9001, ISO 14001 та ISO 45001. Обладнання розроблено згідно відповідні стандарти IEC і GB із сертифікацією CE, доступною для відповідних ринків.
Для розподільних систем класу 33 кВ і 36 кВ вибір розподільчого пристрою вимагає не лише відповідності номінального напруга. Інженери повинні враховувати рівень ізоляції, струм навантаження, струм пошкодження, конфігурацію фідера, трансформатор потужність, кабельне підключення, координація захисту та середовище встановлення.
KYN61-40.5 33kV Indoor VCB Панель розподільного пристрою призначена для внутрішнього розподілу середньої напруги, де ці електричні параметри повинні бути скоординовані в рамках повної системи розподілу електроенергії.
Порівняно з розподільними пристроями з нижчою напругою, вища напруга системи робить більший акцент на ізоляції координація та продуктивність короткого замикання. Usune може налаштувати обладнання відповідно до електричних параметрів надається замовником.
Обладнання використовує металеву закриту архітектуру для організації первинної та вторинної електричних секцій. Головний ланцюг включає вакуумний автоматичний вимикач, шинні з’єднання, зону закінчення кабелю та відповідне заземлення компоненти.
Додаткове обладнання може бути організовано для захисту, вимірювання, контролю, індикації та зв’язку відповідно до вимоги проекту.
Ця конфігурація дозволяє проектувати лінійку розподільних пристроїв навколо фактичної електричної мережі, а не використовувати одна фіксована шафа для кожного застосування.
На більш високих рівнях напруги координація захисту стає важливою частиною проектування системи. Автоматичний вимикач, захисне реле, трансформатор, кабель і вище по потоку обладнання слід вибирати відповідно до розрахункової несправності умови та філософія захисту.
Вакуумний автоматичний вимикач забезпечує первинну функцію комутації та відключення. Супутній захист і система управління може бути налаштована відповідно до електричного проекту замовника.
Металеві перегородки між функціональними секціями допомагають організувати внутрішню електророзкладку, одночасно скидаючи тиск пристрій забезпечує контрольований шлях для скидання тиску в разі внутрішньої несправності.
Вхідна шафа отримує живлення від вищестоящої електричної мережі та передає його на шину розподільного пристрою система. Слід визначити номінальний струм, захисне обладнання, вимоги до вимірювання та конфігурацію кабелю від дизайну проекту.
Вихідні шафи розподіляють живлення до трансформаторів, двигунів, виробничого обладнання та інших навантажень, що знаходяться нижче. The номінальний струм і налаштування захисту повинні відповідати підключеному навантаженню.
Конфігурації PT і вимірювання напруги можуть бути включені, якщо проект вимагає моніторингу напруги, функції захисту або електричні вимірювання.
Компоненти розподілу шини можуть розділити систему розподілу на окремі секції та підтримувати електрику операційна стратегія, визначена інженером проекту.
Конфігурації вимірювання можуть бути надані для застосувань, які вимагають вимірювання енергії та електричних параметрів моніторинг.

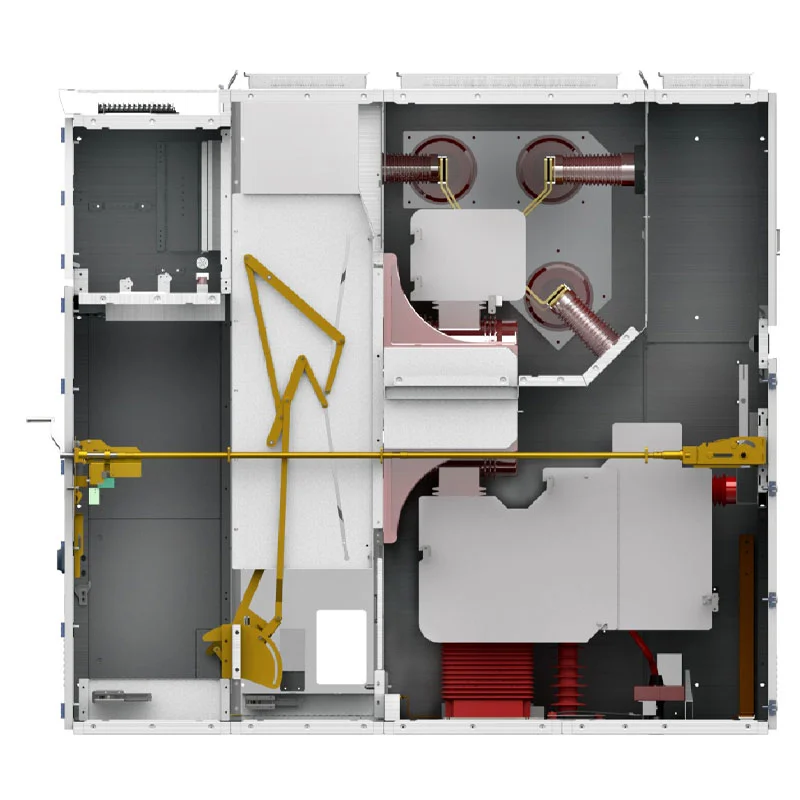

Шафа організована в певні електричні секції, включаючи відсік вимикача, відсік шин, відсік для кабелів і відсік для приладів/контролю.
Секція вимикача вміщує вакуумний вимикач та його механізм керування. Секція шин забезпечує основне електричне з’єднання між шафами, тоді як кабельний відсік забезпечує простір для вхідних і вихідні кабельні з'єднання.
Секція приладів і керування містить вторинні компоненти, необхідні для захисту, вимірювання, керування та індикація.
Таке розташування дає інженерам чітку внутрішню архітектуру під час планування монтажу, прокладання кабелів, введення в експлуатацію та обслуговування.
Обладнання містить механічну систему блокування, призначену для обмеження неправильної послідовності операцій.
П'ятизахисний механізм призначений для запобігання неправильному спрацьовуванню вимикача, переміщенню витягу блок під навантаженням, замикання заземлювача під час напруги, увімкнення ланцюга під час заземлювача залишається закритим, і випадковий доступ до відсіків під напругою.
Встановлений зверху пристрій скидання тиску також вбудовано в конструкцію шафи для забезпечення контрольованого тиску звільнення під час внутрішньої несправності.
KYN61-40.5 Внутрішня панель розподільчого пристрою VCB 33 кВ може бути налаштована на вхідне живлення, підключення трансформатора, відводи, секціонування шин, вимірювання та вимірювання напруги в закритих підстанціях.
Електростанції можуть використовувати розподільні пристрої для допоміжного розподілу середньої напруги, електричних систем, пов’язаних з генераторами, живлення трансформаторів і розподіл електроенергії.
Великі промислові підприємства можуть використовувати різні конфігурації фідерів для двигунів, трансформаторів, виробничих систем, насоси, компресори та допоміжне електрообладнання.
Видобуток корисних копалин із електричними навантаженнями більшої потужності може сконфігурувати розподільні пристрої навколо живильних пристроїв трансформаторів, двигунів, вентиляційне обладнання, насосні системи та технологічні установки.
Обладнання також підходить для спеціалізованої інфраструктури, де необхідно скоординувати розподіл електроенергії з кількома будівлями, зонами обладнання та допоміжними системами.
Проект Cas-space Rocket Launch Project є еталонним проектом для розподільних пристроїв середньої напруги Usune.
Об’єкт для запуску ракет включає спеціалізовану інфраструктуру та численні електричні навантаження, розподілені між собою різні функціональні зони. Тому його система розподілу електроенергії потребує скоординованих вхідних ланцюгів, фідера захист, електрична ізоляція, вимірювання та контроль.
Для цього проекту розподільний пристрій був застосований як частина розподільчої мережі середньої напруги аранжування. Проект вимагав, щоб електрообладнання було інтегровано з більш широкою інфраструктурою, а не розглядається як самостійна установка шафи.
Ця програма демонструє досвід Usune у постачанні розподільного обладнання середньої напруги для спеціалізованих інженерні проекти з конкретними вимогами до електричної системи.
| Пункт | Специфікація |
| Серія | KYN61 |
| Номінальна напруга | 3,6 кВ, 7,2 кВ, 12 кВ, 24 кВ, 36 кВ |
| Номінальна частота | 50 Гц / 60 Гц |
| Номінальний струм | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Номінальний струм відключення при короткому замиканні | 25 кА, 31,5 кА, 40 кА, 50 кА |
| Номінальний короткочасний струм | 25 кА/3 с, 31,5 кА/3 с, 40 кА/3 с, 50 кА/3 с |
| Ступінь захисту | IP4X зовнішній корпус / IP2X внутрішні відсіки |
| Температура навколишнього середовища | від -15°C до +40°C |
| Відносна вологість | Середньодобовий показник ≤95%; середньомісячне ≤90% |
| Висота | ≤1000 м, зі зниженням номіналу для більшої висоти |
| монтаж | закритий |
| система | Трифазний змінний струм |
Остаточна електрична конфігурація повинна бути підтверджена відповідно до фактичної проектної напруги, струму, рівня несправності, вимоги до ізоляції, схеми захисту та умови монтажу.
Для проекту розподільного пристрою класу 33 кВ закупівлі повинні базуватися на повній електричній системі, а не лише кількість шафи. Команда проекту повинна підтвердити номінальну напругу системи, постійний струм навантаження, рівень короткого замикання, кількість фідерів, потужність трансформатора, розташування кабелю, вимоги до захисту та необхідні вимірювальні функції.
Для великих проектів модельний ряд може містити різні функції шаф. Вхідні, вихідні, ПТ, облік, авт секціонатор, а конфігурації ізоляції можна комбінувати відповідно до електричної однолінійної схеми.
Такий підхід допомагає запобігти невідповідності між розподільним пристроєм і підключеними трансформаторами, кабелями, пристроями захисту, і навантаження за течією.
Остаточне розташування шафи може бути розроблено відповідно до електричної архітектури проекту. Різні кількість вхідних і вихідних ланцюгів можна скомпонувати в узгоджену лінійку розподільних пристроїв.
Типова система розподілу може включати вхідну шафу, підключену до джерела живлення вище за течією, кілька вихідні шафи, що живлять трансформатори або основні навантаження, а також додаткові PT або вимірювальні шафи для напруги вимірювання та моніторинг енергії.
Якщо для проекту потрібні два джерела живлення або розділені секції шини, також можуть бути передбачені функції секціонування шини включені в модельний ряд.
Цей спосіб конфігурації робить обладнання придатним як для окремих підстанцій, так і для більших багатошарових підстанцій системи розподілу.

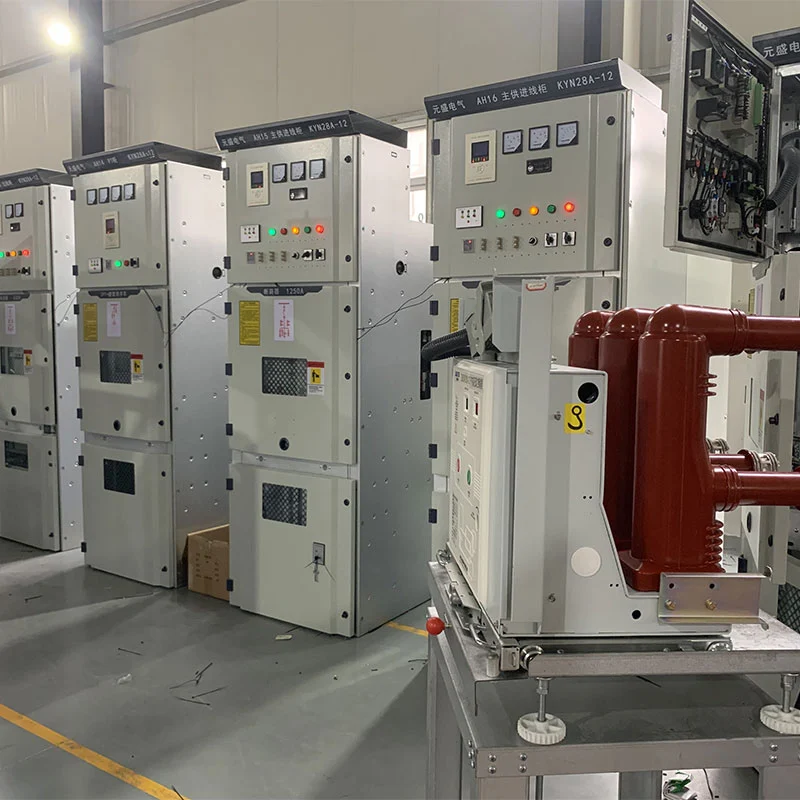

Перед доставкою готовий розподільчий пристрій проходить перевірку монтажу шафи, з’єднань первинного контуру, вторинна проводка, механічна робота та відповідні електричні функції.
Висувний механізм, робота автоматичного вимикача, функції блокування, заземлення та шафа Конструкція перевіряється в процесі інспекції виробництва.
Usune може надати відповідні записи перевірок і тестову документацію відповідно до вимог проекту, дозволяючи клієнтів, підрядників EPC та сторонніх інспекторів для перевірки обладнання перед відправленням.
Цінність системи розподільного пристрою середньої напруги не обмежується її початковим електричним рейтингом. Для великих інфраструктурні та промислові проекти, обладнання також потребує підтримки організованої роботи, запланованої технічного обслуговування, майбутнього керування ланцюгами та стабільної інтеграції з ширшою мережею розподілу електроенергії.
Розділена конструкція внутрішньої панелі розподільчого пристрою VCB KYN61-40.5 33 кВ забезпечує певне розташування для основного та вторинного обладнання, тоді як конструкція висувного автоматичного вимикача дозволяє блоку комутації бути перевезено для огляду та обслуговування.
Для об’єктів, де очікується, що система розподілу електроенергії працюватиме протягом багатьох років, ця комбінація може допомогти створити більш керовану систему розподілу середньої напруги та спрощення майбутнього планування технічного обслуговування.
Надані специфікації включають конфігурації 3,6 кВ, 7,2 кВ, 12 кВ, 24 кВ і 36 кВ. Фактична номінальна напруга має бути підтверджено відповідно до системи живлення замовника.
У наданій специфікації вказано номінальну конфігурацію 36 кВ, яку можна розглядати для систем класу 33 кВ. для підтвердження фактичних системних вимог, рівня ізоляції та відповідних стандартів.
Використовується для приймання, розподілу, комутації, захисту, вимірювання та контролю напруги середньої напруги внутрішні трифазні системи живлення змінного струму.
Надані конфігурації варіюються від 630A до 3150A. Правильний рейтинг слід підбирати по максимуму постійне навантаження та проектування.
Доступні номінальні значення включають 25 кА, 31,5 кА, 40 кА та 50 кА, при цьому відповідне значення визначається розрахованою несправністю рівень електричної системи.
так Usune може налаштовувати вхідні, вихідні, PT, вимірювання, секціонатор шини та функції ізоляції відповідно до однолінійна схема замовника та технічні вимоги.
Usune працює відповідно до систем менеджменту ISO 9001, ISO 14001 та ISO 45001. Продукція розроблена відповідно до застосовні стандарти IEC і GB із сертифікацією CE для відповідних конфігурацій.
так Usune може надати технічні характеристики, звіти про випробування, креслення та іншу проектну документацію відповідно до вимоги замовника та інженерні вимоги.
Стандартна комплектація призначена для внутрішньої установки. Особливі умови, такі як велика висота, вис вологість або незвичайні умови навколишнього середовища повинні бути підтверджені перед замовленням.
