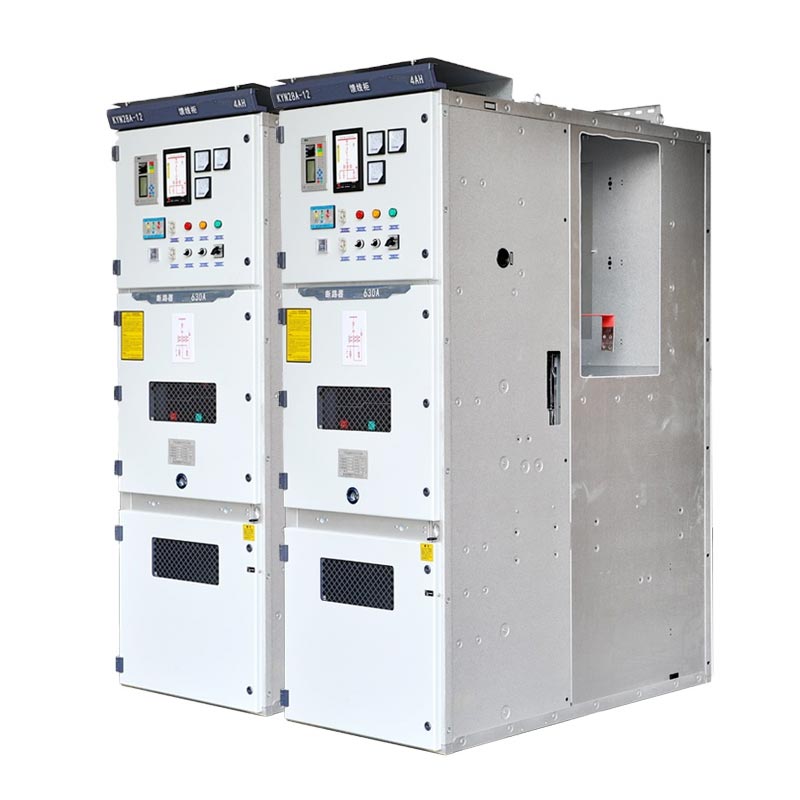

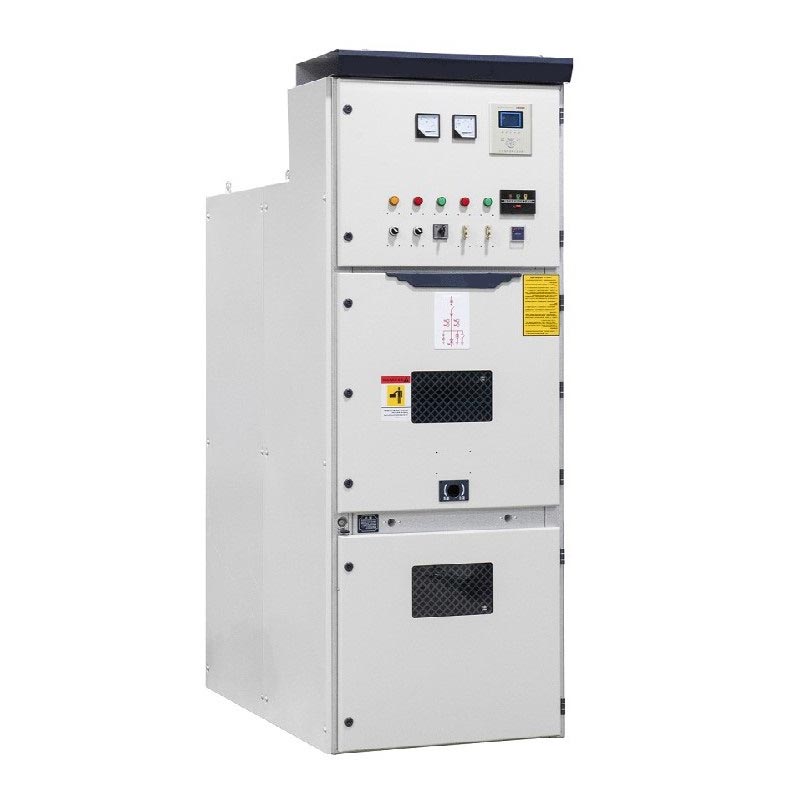

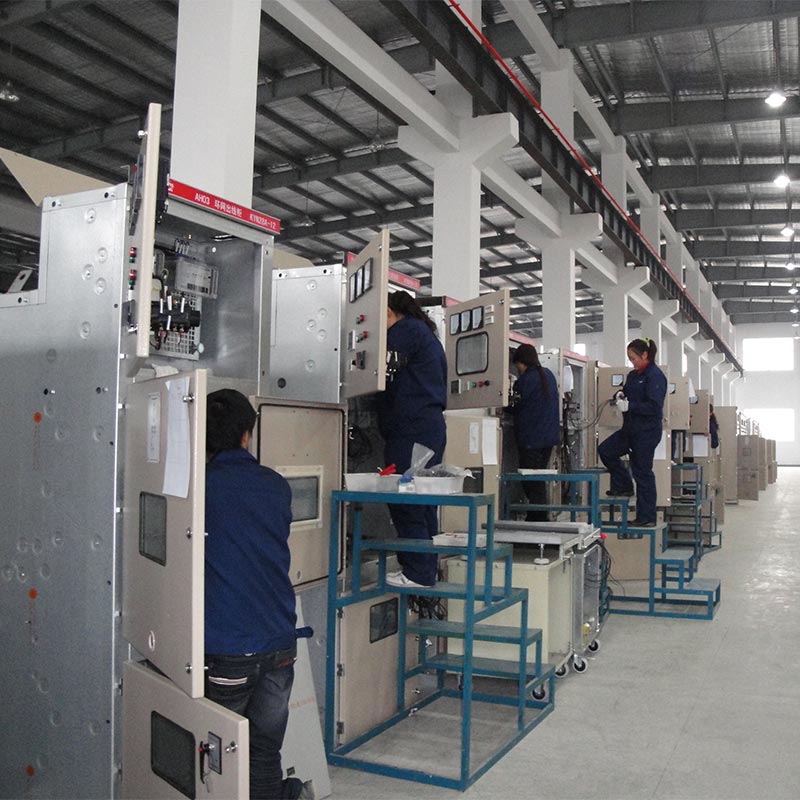

Внутрішня панель Vcb середньої напруги 11 кВ

Внутрішня VCB-панель Usune середньої напруги 11 кВ (серія KYN28) є броньованим, висувним розподільним пристроєм у металевому корпусі призначений для безпечного та ефективного прийому, розподілу, контролю та захисту електромереж середньої напруги. Це є основним розподільним вузлом в енергосистемі, що забезпечує стабільну роботу системи як при нормальних умовах, так і при несправності умови.

- Застосовні системи: 3,6 ~ 12 кВ / 24 кВ Трифазний змінний струм 50/60 Гц
- Стандарти: IEC 62271-200, GB 3906, DL/T 404
- Основна структура: Металевий броньований корпус, знімна конструкція візка
- Рейтинг захисту: Корпус IP4X, Внутрішній IP2X

Розподільні пристрої низької напруги

Розподільні пристрої середньої напруги

Модель і технічні параметри

1. Модельний ряд

2. Основні технічні параметри

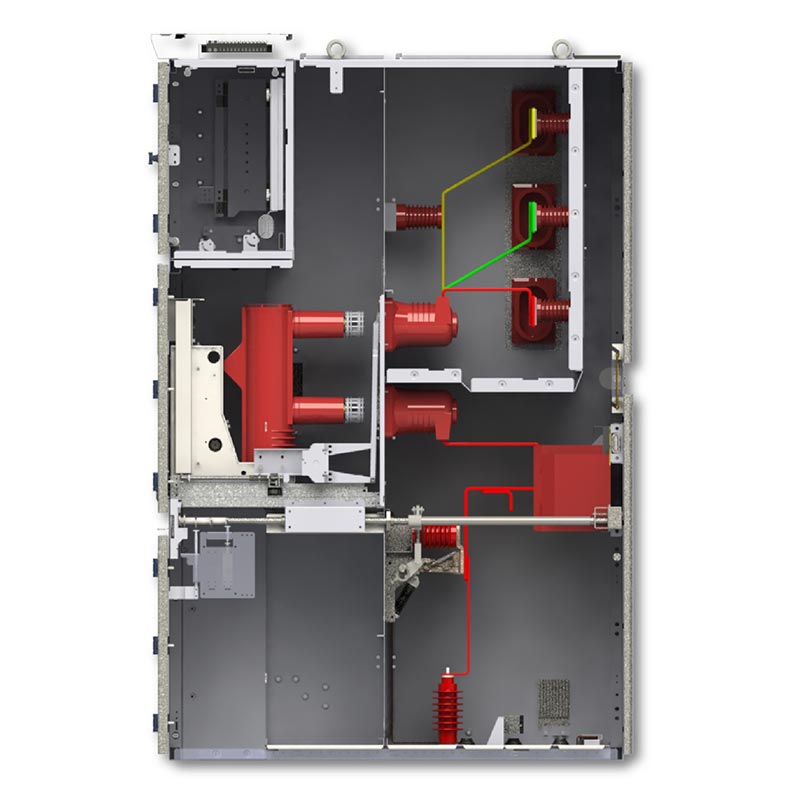

Конструкція та конструкція відсіків

Внутрішня Vcb-панель середньої напруги 11 кВ використовує сталеві пластини для розділення п’яти незалежних заземлених металевих відсіків, ефективне придушення розповсюдження дуг розломів і забезпечення особистої безпеки:

1. Відсік автоматичного вимикача: вбудований знімний вакуумний візок для автоматичного вимикача (VS1/ZN63A, VD4 тощо), обладнаний з механічним блокуванням, що дозволяє візку перемикатися між робочим, тестовим і відключеним положеннями.

2. Відсік збірних шин: містить основні шини та шини відгалужень, повністю ізольовані від інших відсіків до запобігти поширенню несправності.

3. Кабельний відсік: оснащений трансформаторами струму (CT), трансформаторами напруги (PT), заземлювальними вимикачами, кабельні клеми та обмежувачі перенапруги для з'єднання та захисту кабелю.

4. Відсік приладів керування: містить захисні реле, прилади, перемикачі керування, світлові індикатори та вторинні ланцюги для моніторингу та роботи.

5. Канал скидання тиску: має пристрій скидання тиску у верхній частині для безпечного скидання тиску дуги та газу у разі внутрішніх несправностей, запобігаючи пошкодженню шафи та травмуванню персоналу.

Основні функції та переваги

1. Конструкція знімного ручного візка: ручний візок середньої напруги 11 кВ для внутрішньої панелі Vcb є повністю взаємозамінним, що дозволяє для швидкої перевірки та заміни без повного відключення шини, що значно скорочує час простою.
2. Комплексне механічне блокування з п'ятьма запобіганнями:
- Запобігає випадковому розмиканню та замиканню автоматичних вимикачів
- Запобігає штовханню або витягуванню візка автоматичного вимикача під навантаженням
- Запобігає випадковому замиканню заземлювача під напругою
- Запобігає включенню заземлювального вимикача, коли він знаходиться в закритому положенні
- Запобігає випадковому проникненню у відсік під напругою

3. Повністю закриті незалежні відсіки: металеві перегородки відокремлюють функціональні зони, ефективно придушуючи дугу розповсюдження та взаємні перешкоди.

4. Робота та технічне обслуговування спереду: усі операції та технічне обслуговування можна виконувати з передньої частини шафи, економія місця установки.

5. Висока надійність і висока безпека: відповідає міжнародним основним стандартам, з високим рівнем ізоляції та сильна стійкість до несправностей.

6. Модульна конструкція: може бути гнучко налаштована як шафа вхідної лінії, шафа вихідної лінії, шафа вимірювання, шафа секції шинопроводів тощо.

Основні сценарії застосування

1. Шафа вхідної лінії (прийом електромережі)

2. Шафа вихідної лінії (розподіл електроенергії на навантаження, двигуни та трансформатори)

3. Шафа керування двигуном (запуск, зупинка та захист великого двигуна)

4. Кабінет живлення трансформатора (захист розподільного трансформатора)

5. Шафа секціонування шин (секції шин і автоматичне перемикання)

Фактичні випадки застосування

Випадок 1: Великий нафтохімічний промисловий парк у провінції Цзянсу

Проблеми проекту: Нафтохімічний завод має надзвичайно високі вимоги до безперебійності електропостачання, безпеки та відмовостійкість, що вимагає тривалої стабільної роботи.
Рішення: 36 шаф вакуумних вимикачів Usune KYN28A-12 використовувалися для вхідних і вихідних ліній системи та великий контроль двигуна.
Експлуатаційні результати: безперервна та стабільна робота протягом понад 8 років без серйозних несправностей, ефективне досягнення захист від перевантажень і короткого замикання, що забезпечує безперебійність виробництва.

Випадок 2: Комерційний комплекс у провінції Чжецзян

Проблеми проекту: обмежений простір у розподільчій кімнаті багатоповерхівки, що потребує компактного, безпечного та просте в обслуговуванні обладнання.
Рішення: налаштуйте 22 розподільні пристрої Usune KYN28A-12 за допомогою конструкції з переднім доступом.
Експлуатаційні результати: Високе використання простору, зручне обслуговування та надійний захист для таких критичних навантажень як освітлення будівель, кондиціонування повітря та протипожежний захист.

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

поширені запитання

Q1: Яка різниця між KYN28A-12 і KYN28-24?

A: Основною відмінністю є номінальний рівень напруги: KYN28A-12 підходить для систем 12 кВ (клас 10 кВ), а KYN28-24 підходить для систем 24 кВ (клас 20 кВ). Обидва розроблені відповідно до відповідних рівнів напруги з точки зору відстані ізоляції, вибору компонентів ізоляції та номінальних параметрів внутрішніх компонентів.

Q2: Чи може Usune налаштувати цю шафу вакуумного вимикача для експортних проектів?

A: Так. Як професійний виробник, Usune може налаштувати параметри відповідно до вимог проекту різних регіональних стандартів, таких як IEC і ANSI, і може налаштувати моделі автоматичних вимикачів, захисних реле та розміри.

Q3: Який термін служби та цикл обслуговування внутрішньої панелі Vcb середньої напруги 11 кВ?

Відповідь: За нормальних умов обслуговування розрахований термін служби становить 20-30 років. В основному планове обслуговування включає перевірку ізоляції, перевірку характеристик вимикача та калібрування реле. Висувний візок структура дозволяє швидко замінити, значно скорочуючи час простою на технічне обслуговування.
